Produkttype	LCD-skjerm
Merke	ACER
Modell	XB271HK
Skjermstørrelse	27 tommer (69 cm)
Maksimal oppløsning	3840 x 2160 @ 60 Hz
Panteleteknologi	IPS (In‑Plane Switching)
Lysstyrke	300 cd/m² (typisk)
Kontrast	1000:1
Responstid	4 ms (grå til grå)
Synsvinkel	178° horisontal / 178° vertikal
Antall farger	1,07 milliard
Frekvenser	Horisontal: 31‑135 kHz, Vertikal: 24‑75 Hz
Kontakter	HDMI 19-pins, DP 20-pins, USB 3.0 x 4
Innebygde høyttalere	2 W x 2 (valgfri)
Strømforsyning	100‑240 V, 50/60 Hz
Strømforbruk (på)	71,5 W (typisk)
Strømforbruk (hvilemodus)	0,42 W (typisk)
Energiklasse	C
Dimensjoner (B x H x D)	614,0 x 401,4~551,4 x 268,4 mm
Nettovekt	7,0 kg
Høydejustering	0 til 150 mm
Tilt	-5° til +35°
Rotasjon	-30° til +30°
Pivot	-90° til 90°
Vedlikehold	Rengjør med en myk klut og en løsemiddelfri løsning; spray aldri væske direkte på skjermen.
Driftstemperatur	5 °C til 35 °C
Lagringstemperatur	-20 °C til 60 °C

Ofte stilte spørsmål - XB271HK ACER

Hvordan rengjøre skjermen?

Slå av skjermen og koble fra strømledningen. Spray en løsemiddelfri rengjøringsløsning på en myk klut (aldri spray direkte på skjermen) og tørk forsiktig. Ikke bruk produkter med ammoniakk eller alkohol.

Hva er maksimal støttet oppløsning?

Maksimal oppløsning er 3840 x 2160 ved 60 Hz via HDMI eller DP.

Hvordan justere høyden på skjermen?

Skjermen har en høydejustering på 0 til 150 mm. Ta tak i basen og løft eller senk skjermen forsiktig.

Kan jeg bruke en VGA-kabel?

Skjermen har ikke VGA-port. Bruk HDMI eller DisplayPort innganger.

Hvordan aktivere spillmodus?

Trykk på G (Spillmodus)-knappen på baksiden av skjermen for å få tilgang til spillinnstillinger (siktepunkt, OD, etc.).

Hva gjør jeg hvis skjermen forblir svart?

Kontroller at strømledningen er tilkoblet og at strømbryteren er på. Forsikre deg om at signalkabelen (HDMI/DP) er riktig koblet til datamaskinen og at datamaskinen er slått på.

Er skjermen kompatibel med VESA-montering?

Ja, skjermen er VESA-kompatibel. Du kan fjerne foten og bruke et standard veggfeste.

Hvordan redusere strømforbruket?

Bruk automatisk hvilemodus (skjermen går i hvilemodus etter inaktivitet) og still lysstyrken til et behagelig nivå. Skjermen bruker 0,42 W i hvilemodus og 0,39 W avslått.

Kan jeg bruke USB-funksjonen når skjermen er av?

Ja, hvis funksjonen USB-lading ved avslått er aktivert i OSD-menyen, forblir USB-portene strømførende selv når skjermen er av.

Hvor finner jeg driver- eller fastvareoppdateringer?

Gå til Acers offisielle supportnettside (www.acer.com) og søk etter modellen XB271HK for å laste ned de nyeste driverne og håndbøkene.

BRUKSANVISNING XB271HK ACER

Viktige sikkerhetsanvisninger

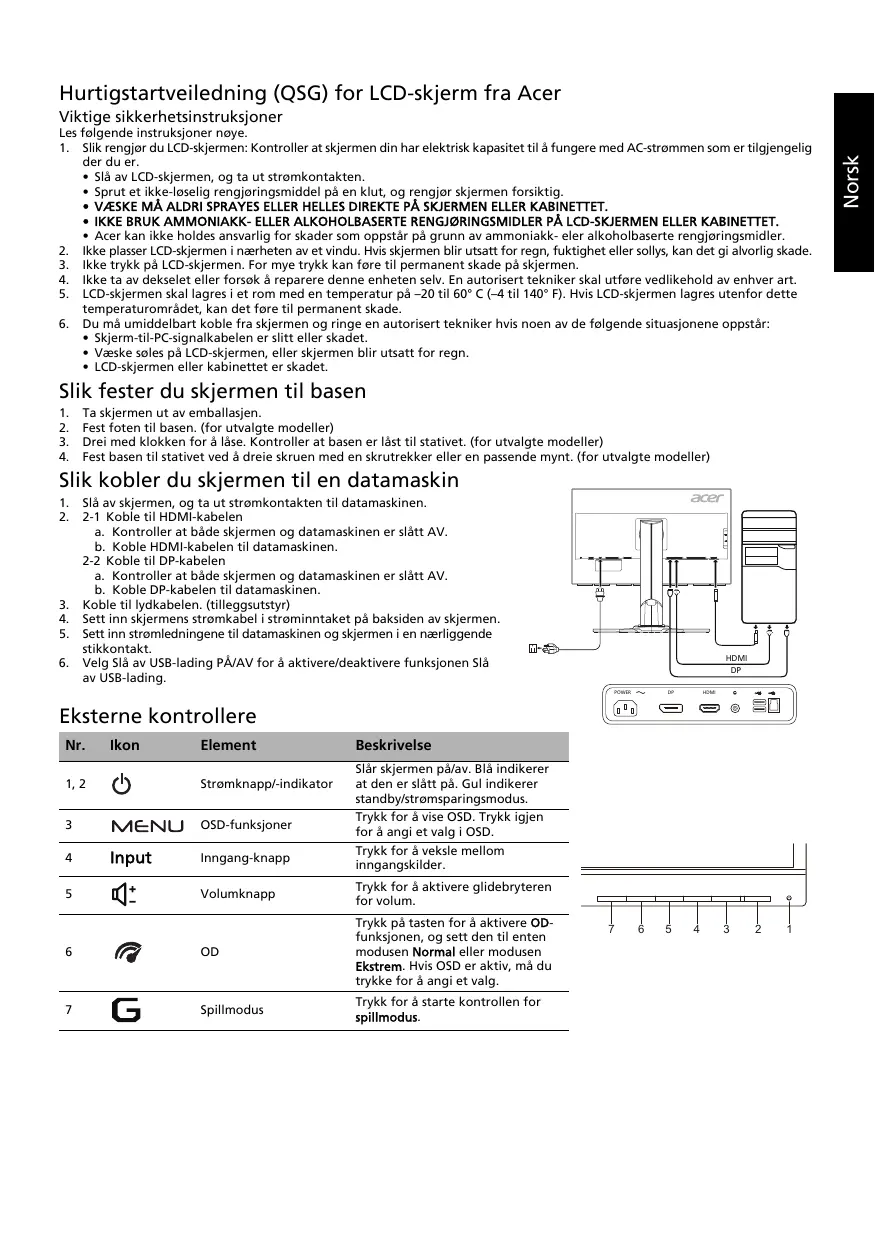

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har elektrisk kapasitet til å fungere med AC-strømmen som er tilgjengelig der du er.
2. Slå av LCD-skjermen, og ta ut strømkontakten. Sprut et ikke-løselig rengjøringsmiddel på en klut, og rengjør skjermen forsiktig. VÆSKE MÅ ALDRI SPRØYTES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.
3. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJØRINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.
4. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eller alkoholbaserte rengjøringsmidler.
5. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.
6. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.
7. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art.
8. LCD-skjermen skal lagres i et rom med en temperatur på -20 til 60°C (-4 til 140° F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.
9. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:
10. Skjerm-til-PC-signalkabelen er slitt eller skadet. Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn.
11. LCD-skjermen eller kabinettet er skadet.

Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.
2. Fest foten til basen. (for utvalgte modeller)
3. Drei med klokken for å låse. Kontroller at basen er låst til stativet. (for utvalgte modeller)
4. Fest basen til stativet ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

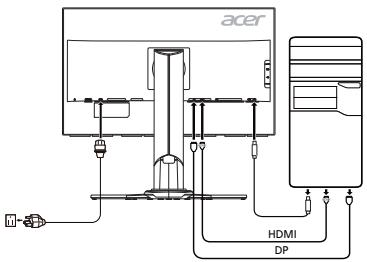

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.
2. 2-1 Koble til HDMI-kabelen

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble HDMI-kabelen til datamaskinen.

2-2 Koble til DP-kabelen

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble DP-kabelen til datamaskinen.

1. Koble til lydkabelen. (tilleggsutstyr)
2. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.
3. Sett inn strømledningene til datamaskinen og skjermen i en nærliggende stikkontakt.
4. Velg Slå av USB-lading PÅ/AV for å aktivere/deaktivere funksjonen Slå av USB-lading.

Eksterne kontrollere

Nr.	Ikon	Element	Beskrivelse
1, 2	h	Strømknapp/-indikator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/stromsparingsmodus.
3	MENU	OSD-funksjoner	Trykk for Å vise OSD. Trykk igjen for Å angi et valg i OSD.
4	Input	Inngang-knapp	Trykk for Å veksle mellom inngangskilder.
5	+	Volumknapp	Trykk for Å aktivere glidebryteren for volum.
6		OD	Trykk på tasten for Å aktivere OD-funksjonen, og sett den til enten modusen Normal eller modusen Ekestrem. Hvis OSD er aktiv, på du trykke for Å angi et valg.
7	G	Spillmodus	Trykk for Å starte kontrollen for spillmodus.

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet i samsvar med grensene for klasse B, digital enhet i henhold til del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrrelser ikke vil oppstå i en bestemt installasjon. Hvis denne enheten forårsaker skadelig forstyrrelser for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak:

• Snu eller flytt mottakerantennen.
• Øk avstanden mellom enheten og mottakeren. Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende kravene og øvrige relevante kravene i EMC-direktiv 2004/108/EF, lavspenningsdirektivet 2006/95/EF og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelaterte produkter.

Merknad:

For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter må skje med skjermede kabler for å opprettholde samsvar med EMC-forskriftene.

Merknad: Perifere enheter

Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelse i radio- og TV-mottak.

Advarsel

Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukerens autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet.

Driftsbetingelser

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.

SPESIFIKASJON

LCD-panel	Kjoresystem	TFT farge-LCD
	Storrelse	27"W (69 cm)
	Pikselmål	0,1552 mm (H) x 0,1552 mm (V)
	Lysystyrke	300 cd/m2(typisk)
	Kontrast	1000:1
	Synlig vindel	178° (H) 178° (V) (CR=10)
	Responstid	4 ms (G til G)
	Paneltype	IPS (In-Plane Switching)
	Video	R, G, B analogt grensesnitt
	H-frekvens	31–135 kHz
	V-frekvens	24–75 Hz
Visningsfarger		1,07 milliarder
Punktklokke		594 MHz
Maksimal opplösning		3840 x 2160 ved 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Klasse for energiaeffektivitet		C
* Årlig energiforbuk		74 (kWh) (for modell med HDMI-inngang)
Strømforbruk (ved 200 nit)	På-modus	71,5 W (typisk)
	Hvilemodus	0,42 W (typisk)
	Av-modus	0,39 W (typisk)
Inngangskobling		HDMI, 19-pinners DP, 20-pinners
Signal for videoinngang		HDMI DP
Høytalere		2 W x 2 (bare modell med lydingang) (tilleggsutstyr)
USB		USB 3.0 x 4
Maksimal skjermstørrelse		Horizontalalt: 596,16 mm Vertikalt: 335,34 mm
Strømkilde		100-240 V, 50/60 Hz
Miljomessige hensyn		Driftstemp.: 5° til 35 °C Lagringstemp.: -20° til 60 °C Driftsfuktighet: 10 % til 85 %
Mål		614,0 x 401,4 ~ 551,4 x 268,4 mm (B x H x D)
Vekt (n.v.)		7,0 kg (netto)
Spesifikasjoner for mekanisme		Helling: -5° til +35° (bare på det hoyeste punktet kan 35 graders helling bakover vår mulig for hoydevinkelen) Dreiemeikanisme: -30° til +30° Hoydejustering: 0 mm til 150 mm Akse: -90° til 90° Avtakbart fotstativ: Ja (avtakbart fotstativ med skruefrigjöring)
Eksterne kontrollere	Bryter/knapper	Strømkapp VOLUM MEN/Y ENTER OD Inngang Spillmodus
	Funksjoner	Krontrat Siktepunkt Lysystyrke OD Metning ved 6-akse DTS (utvalgte modeller) Fargetemperatur ULMB Blätt lys Hurtigstart eColor Spillmodus Gamma Slå av USB-lading Adaptive contrast Spräk Dark boost OSD-tidsavbrudd sRGB-modus Valg av insignal (bare modell med dual-inngang) Mett Visningsinformasjon Refresh rate number Tilbaskestill Gjennomsiktighet Avslutt
Alle spesifikasjoner kan endres uten varsel.

Finn håndbøker og andre dokumenter for Acer-produktet ditt på den offisielle supportnettsiden for Acer.

Årlig energiforbruk er beregnet ut fra et vanlig strømforbruk på 4 timer per dag, 365 dager i året.
