ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ BDS 43DUO C Kärcher

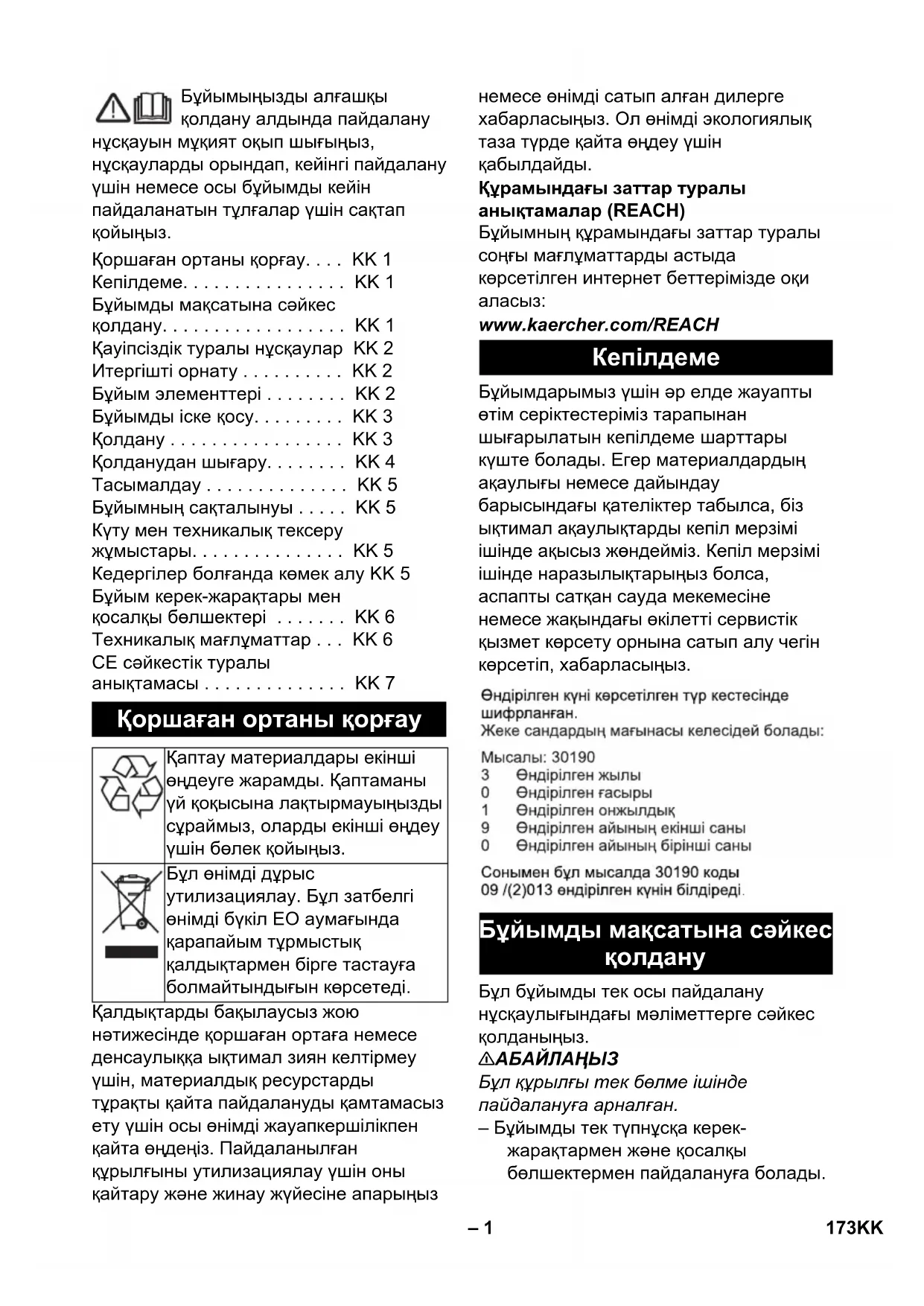

Chairman of the Board of Management Director Regulatory Affairs & Certification 172 UK– 1 Бұйымыңызды алғашқы қолдану алдында пайдалану нұсқауын мұқият оқып шығыңыз, нұсқауларды орындап, кейінгі пайдалану үшін немесе осы бұйымды кейін пайдаланатын тұлғалар үшін сақтап

Қалдықтарды бақылаусыз жою нәтижесінде қоршаған ортаға немесе денсаулыққа ықтимал зиян келтірмеу үшін, материалдық ресурстарды тұрақты қайта пайдалануды қамтамасыз ету үшін осы өнімді жауапкершілікпен қайта өңдеңіз. Пайдаланылған құрылғыны утилизациялау үшін оны қайтару және жинау жүйесіне апарыңыз немесе өнімді сатып алған дилерге хабарласыңыз. Ол өнімді экологиялық таза түрде қайта өңдеу үшін қабылдайды. Құрамындағы заттар туралы анықтамалар (REACH) Бұйымның құрамындағы заттар туралы соңғы мағлұматтарды астыда көрсетілген интернет беттерімізде оқи

www.kaercher.com/REACH Бұйымдарымыз үшін әр елде жауапты өтім серіктестеріміз тарапынан шығарылатын кепілдеме шарттары күште болады. Егер материалдардың ақаулығы немесе дайындау барысындағы қателіктер табылса, біз ықтимал ақаулықтарды кепіл мерзімі ішінде ақысыз жөндейміз. Кепіл мерзімі ішінде наразылықтарыңыз болса, аспапты сатқан сауда мекемесіне немесе жақындағы өкілетті сервистік қызмет көрсету орнына сатып алу чегін көрсетіп, хабарласыңыз. Бұл бұйымды тек осы пайдалану нұсқаулығындағы мәліметтерге сәйкес қолданыңыз. 몇 АБАЙЛАҢЫЗ Бұл құрылғы тек бөлме ішінде пайдалануға арналған. – Бұйымды тек түпнұсқа керек- жарақтармен және қосалқы бөлшектермен пайдалануға болады. Қоршаған ортаны қорғау. . . . KK 1 Кепілдеме. . . . . . . . . . . . . . . . KK 1 Бұйымды мақсатына сәйкес қолдану. . . . . . . . . . . . . . . . . . KK 1 Қауіпсіздік туралы нұсқаулар KK 2 Итергішті орнату . . . . . . . . . . KK 2 Бұйым элементтері . . . . . . . . KK 2 Бұйымды іске қосу. . . . . . . . . KK 3 Қолдану . . . . . . . . . . . . . . . . . KK 3 Қолданудан шығару. . . . . . . . KK 4 Тасымалдау . . . . . . . . . . . . . . KK 5 Бұйымның сақталынуы . . . . . KK 5 Күту мен техникалық тексеру жұмыстары. . . . . . . . . . . . . . . KK 5 Кедергілер болғанда көмек алу KK 5 Бұйым керек-жарақтары мен қосалқы бөлшектері . . . . . . . KK 6 Техникалық мағлұматтар . . . KK 6 СЕ сәйкестік туралы анықтамасы . . . . . . . . . . . . . . KK 7 Қоршаған ортаны қорғау Қаптау материалдары екінші өңдеуге жарамды. Қаптаманы үй қоқысына лақтырмауыңызды сұраймыз, оларды екінші өңдеу үшін бөлек қойыңыз. Бұл өнімді дұрыс утилизациялау. Бұл затбелгі өнімді бүкіл ЕО аумағында қарапайым тұрмыстық қалдықтармен бірге тастауға болмайтындығын көрсетеді.

Бұйымды мақсатына сәйкес

173KK– 2 – Бұйым жарылыс қаупі бар қоршаған орталарда пайдаланылуға арналмаған. – Бұл құрылғы коммерциялық пайдалануға жарамды, мысалы, қонақүйлерде, мектептерде, ауруханаларда, фабрикаларда, дүкендерде, кеңселерде және жалға беру компанияларында. – Жұмыс температуралар диапазоны +5°C және +40°C аралығында

Құрылғыны бірінші рет пайдаланудың алдында осы пайдалану нұсқауларын және бірге берілетін кітапшаны оқып, орындаңыз: № 5.956-659.0 бір тегершікті диск машиналарына арналған қауіпсіздік

Ауыр жарақаттануға не өлімге апарып соғатын тікелей түрде түсе алатын тәуекелге нұсқау.

Ауыр жарақаттануға не өлімге апарып соғатын ықтимал қауіпті жағдайларға

몇 АБАЙЛАҢЫЗ Жеңіл жарақаттануға апарып соғатын ықтимал қауіпті жағдайға нұсқау. НАЗАР АУДАРЫҢЫЗ Материалдық зиянға апарып соғатын ықтимал қауіпті жағдайға нұсқау.

ауіпсіздік құрылғылары пайдаланушыны қорғауға арналған және жұмысын немесе олардың функцияларын айналып өтуге

Құрылғының абайсызда қосылуына жол бермейді. Құрылғыны қосу үшін босату түймесін, содан кейін ҚОСУ/ӨШІРУ қосқышын басыңыз. Жұмысты бастаудың алдында, итергіш көрсетілгендей орнатылуы және құрылғы қуаттан ажыратылуы қажет. Алдыңғы қақпақтың ішіндегі сурет Құрылғының суретінде BDS 43/150 C Classic құрылғысы көрсетілген. BDS 43/ Duo C құрылғысы бұдан сәл өзгеше. 1 Іске қосқыш, диск тәрізді щетка/жетек пластинасының төсемесі 2 Щетка/жетек пластинасының

3 Жуғыш құрал ерітіндісіне арналған мөлшерлеу рычагі (опция) 4 ON/OFF қосқышы 5 Кабель ілгегі Қауіпсіздік туралы

Қауіп деңгейі Қауіпсіздік құралдары

Итергішті орнату Бұйым элементтері

174 KK– 3 6 Ажыратқыш түйме 7 Ұстау тұтқасы 8 Деңгейді реттеуге арналған рычаг 9 Щетка жетегіне арналған сақтандырғыш 10 Керек-жарақтарға арналған розетка 11 Жуғыш құрал ыдысы (опция) 12 Қозғалтқыш корпусы 13 Қылшақтың жылдамдығын қосқыш (тек BDS 43/Duo C) ** жинақта қамтылмаған Электр тоққа қосу кабелінің бұзылған жерлері болған болмағанын әрдайым тексеру керек, мысалы жарықтар пайда болуы немесе кабелдің тозуы. Бұзылған жерлерді табу кезінде ендігі қолдану алдында кабелін ауыстыру қажет. Құрылғы зақымдалмағанын, тұтынушыға қызмет көрсету бөлімі жөндеген зақымданулар жоқ екенін тексеріңіз. – Электр тоққа қосу мәліметтерін Техникалық Мәліметтер бөлімінен және бұйым Түрі Белгісінен біле

– Электр тоққа қосу тек қана электр орнатушы маманы арқылы өткізіліп, IEC 60364-1 талаптарына сай келуі

Ток соғу қаупі. – Желілік кабельді баспаңыз.

Жаралану қаупі! – Желілік кабельді денені немесе мойынды айналдырып орамаңыз. – Желілік кабельді айналатын щеткаларға немесе айналатын төсемелерге тигізбеңіз.

Тазалау жұмысына арналған дұрыс керек-жарақты таңдаңыз. Электр ашасын электр розеткасынан шығарып алыңыз. Деңгейді реттеуге арналған рычагты

Тұтқаны алға қарай тік күйге бұраңыз. Деңгейді реттеуге арналған рычагты

Құрылғыны артқ а еңкейтіңіз. Диск тәрізді щетканы/жетек пластинасын іске қосқышқа қойып, оны сағат тілі бағытына қарсы

Зақымдалу қаупі бар. Ұсынылған жуғыш құралдарды ғана пайдаланыңыз. Оператор басқа жуғыш құралдарын пайдаланса, жұмыс қауіпсіздігіне және апаттық қауіпке қатысты қатер

Құрамында еріткіштер, тұз қышқылы және фторлы сутек қышқылы жоқ жуғыш құралдарды ғана пайдаланыңыз. Тазалау бұйымдарындағы қауіпсіздік нұсқауларын орындаңыз. Жуғыш құрал ерітіндіні жуғыш құрал ыдысына құйыңыз.

Жарақаттану қаупі бар. Құрылғыны пайдалану тәжірибесі қажет.

заланатын аймақта кедергілер жоқ екенін тексеріңіз. – Еденнің үйлесімділігін тексеріңіз. Бұйымды іске қосу Электрге қосу Щетканы/төсемені бекіту Жуғыш құрал ыдысын толтыру

175KK– 4 – Тегіс емес немесе бұдыр бетті өңдеу қиын болады.

Құрылғыны басқару мүмкіндігін жоғалту апаттық қауіпке әкеледі. Егер мотор тоқтамаса, тұтқаны реттемеңіз. Деңгейді реттеуге арналған рычагты

Тұтқаны ыңғайлы күйге бұраңыз. Деңгейді реттеуге арналған рычагты

Құрылғыны бақылауды жоғалту салдарынан апат қаупі. Қылшақтың жылдамдығын қосқышты қозғалтқыш жұмыс істемей тұрған кезде ғана қолданыңыз. Қылшақтың жылдамдығын қосқышты қажетті жылдамдыққа қойыңыз: LO: Минутына 150 айналым HI: Минутына 300 айналым НАЗАР АУДАРЫҢЫЗ Еден жабынының зақымдалу қаупі бар.

ылғыны дайындықсыз пайдаланбаңыз. Электр ашасын электр розеткасына

Тұтқаны қажетті жұмыс күйіне реттеңіз. «Тұтқаның жұмыс күйін реттеу» тарауын қараңыз. Тұтқаны екі қолмен ұстаңыз. Босату түймесін басып, ұстап

ON/OFF қосқышын пайдаланыңыз. Ол үшін тұтқаны тік күйден кемінде 3 қадам төмен қарай айналдырыңыз. Сурет: ҚОСУ/ӨШІРУ қосқышының құлпын

Құлпын ашу түймесін жіберіңіз. Жұмысты тоқтату үшін ҚОСУ/ӨШІРУ қосқышын жіберіңіз. – Сол: тұтқаны төмен басыңыз. – Оң: тұтқаны көтеріңіз. Жуғыш құрал ерітіндісін еденге қолданыңыз немесе жуғыш құрал ыдысының мөлшерлеу рычагін пайдаланыңыз (опция). Құрылғыны тазаланатын беттің үстімен жылжытыңыз. Қатты ластанған бет үшін процесті қайталаңыз. Содан соң, қалдық суды ылғалды вакууммен немесе шүберекпен сүртіп алыңыз. Электр ашасын электр розеткасынан шығарып алыңыз. Деңгейді реттеуге арналған рычагты

Тұтқаны тік күйге жылжытыңыз. Деңгейді реттеуге арналған рычагты

Жуғыш құралды (опция) алып тастап, пайдаланылмаған жуғыш құрал ерітіндісін жойыңыз. Желілік кабельді кабель ілмектерін айналдырып ораңыз. Жуғыш құрал ыдысын (опция) таза сумен шайыңыз. Тұтқаның жұмыс күйін реттеңіз Қылшақтың жылдамдығын таңдаңыз (тек BDS 43/Duo C) Бұйымды өшіру Бағытты басқару

Қолданудан шығару 176 KK– 5 Құрылғыны тұрақ күйіне қойыңыз. Жетек пластинасын/диск тәрізді щетканы алып тастаңыз. Корпусты дымқыл шүберекпен

몇 АБАЙЛАҢЫЗ Жарақат алу және зақымдалу қаупі бар! Тасымалдау кезінде бұйымның салмағына назар аударыңыз. Деңгейді реттеуге арналған рычагты

Тұтқаны тік күйге жылжытыңыз. Деңгейді реттеуге арналған рычагты

Құрылғыны артқа тасымалдау күйіне еңкейтіп, оны тағайындалған орынға жүргізіңіз. Көлік машиналармен тасымалдағанда бұйымды қолданылатын ережелеріне сәйкес сырғанау және төңкеріліп кетуге қарсы бекітіліп қою тиіс. 몇 АБАЙЛАҢЫЗ Жарақат алу және зақымдалу қаупі бар! Бұйымды сақтау кезінде бұйымның салмағына назар аударыңыз. Құрылғыны тұрақ күйіне қойыңыз. Құрылғыны құрғақ бөлмеде, аяздан қорғалған бөлмеде сақтаңыз.

Жарақаттану қаупі бар. Құрылғыда қандай да бір жұмысты оры

алдында ашаны желіден суырыңыз. Ластанған диск тәрізді щетканы сумен шайыңыз. Ластанған төсемелерді ең көп 60°C температурада жуыңыз. Корпусты дымқыл шүберекпен

Желілік қосылым кабелі зақымдалмағанын тексеріңіз.

Жарақаттану қаупі бар. Құрылғыда қандай да бір жұмысты орындаудың алдында ашаны желіден суырыңыз. Төменде берілген кесте арқылы ақауларды жою мүмкін емес болса, ұтынушыға қызмет көрсету бөліміне хабарласыңыз.

Бұйымның сақталынуы Күту мен техникалық тексеру жұмыстары Кедергілер болғанда көмек

Ластанған төсемелерді ауыстырып, оларды ең көп 60°C температурада

Тозған диск тәрізді щетканы/ төсемені ауыстырыңыз. Ластанған диск тәрізді щетканы сумен шайыңыз Щетканы/төсемені және жуғыш құралды тиісті түрде пайдалануға болатынын тексеріңіз.

Диск тәрізді щетка/төсеме дұрыс орнатылғанын тексеріңіз. Төсеме тіркемесін тексеріңіз. Тұтқаны төменге қойыңыз.

Щетка жетегінің сақтандырғышын қайта

Щетканы/төсемені басқа заттар тіреп тұрмағанын тексеріңіз; егер басқа заттар тіреп тұрса, оларды алып

177KK– 6 Тек түпнұсқа керек-жарақтар мен түпнұсқа қосалқы бөлшектерді қолданыңыз, себебі олар бұйымның қауіпсіз және ақаусыз жұмысына кепілдік

Керек-жарақтар мен қосалқы құралдар туралы ақпарат www.kaercher.com веб- сайтында қолжетімді. Бұйым керек-жарақтары мен қосалқы бөлшектері Сипаттама Тапсырыс

6.369-901.0 Скраб щеткасы (қызыл) 6.369-895.0 Дискілі щетка, қатты (қара) 6.369-898.0 Сусабын щеткасы, орташа жұмсақ (ақ/көк) 6.369-896.0 Жылтыратқыш щетка 6.369-897.0 Жылтыратқыш жастықша 6.371-149.0 Жастықша, микроталшық, жиынтық (5 х) 6.905-526.0 Алмазды диск, ірі (ақ), жиынтық (5 х) 6.371-256.0 Алмазды диск, орташа (сары), жиынтық (5 х) 6.371-257.0 Алмазды диск, майда (жасыл), жиынтық (5 х) 6.371-238.0 Жастықша, меламин (сұр/ ақ), жиынтық (2 х) 6.371-023.0 Жастықша, жұмсақ (ақ), жиынтық (5 х) 6.369-469.0 Жастықша, орташа (қызыл), жиынтық (5 х) 6.369-470.0 Жастықша, орташа қатты (жасыл), жиынтық (5 х) 6.369-472.0 Жастықша, қатты (қара), жиынтық (5 х) 6.369-473.0 Су ыдысының жинағы 9.753-058.0 Қосымша жинақтың қосымша салмағы 2.642-802.0 Техникалық мағлұматтар BDS 43/ 150 C BDS 43/ Duo C Электрге қосу Желілік кернеу V 220-240

Hz 50 Ең көп тұтынылатын

Вт 1500 1800 Қорғау түрі IPX4 Қорғау класы

Вт 500 1800 Толық қарсыласу тоғының рұқсат етілген ең жоғарғы

0,30 Мөлшерлер мен салмақтар Бұйымның керек- жарақтарсыз салмағы кг 43 42

мм 1180 Саңылау бұрышы мм 90 125/

Кабель ұзындығы м15 Жуғыш құрал ыдысының құрамы

l12 EN 60335-2-67 үшін анықталған мәндер Жалпы дірілдеу мәні

1,5 Дыбыс қысымы деңгейі L

дБ(A) 66,3 Дыбыс қысымының өлшеуінің K

белгісіздігі дБ(A) 2 Дыбыс күші деңгейі

белгісіздігі дБ(A) 84 178 KK– 7 Осы анықтама арқылы біз астыда көрсетілген машина құралының жобалау және құрылыс түрі арқылы және шығарылып сатылған тәсілі арқылы Еуропа Одағының заңды директиваларының негізгі маңызды қауіпсіздік және денсаулық сақтау салаларында қойылған талаптарына сәйкес болғанын растаймыз. Бұйым құрылымына ескертілмеген өзгерістер енгізілсе, аталған мәлімдеме жарамсыз болып табылады. Төменде қол қойғандар басқарма тарапынан және тапсырмасы бойынша әрекет етеді. Құжаттаманы жүргізу бойынша өкілетті: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/04/01 СЕ сәйкестік туралы

Өнім: Еден тазалағыш Түрі: 1.291-xxx Тиісті ЕС директивалары 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Қолданылған бекітілген стандарттар EN 60335–1 EN 60335–2–67 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 Қолданылған мемлекеттік стандарттар
