PS 1437 - Lucidatrice Mirka - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo PS 1437 Mirka in formato PDF.
| Tipo di prodotto | Lucidatrice |
| Marca | Mirka |
| Modello | PS 1437 |
| Diametro max. utensile | 160 mm |
| Foro del mandrino | 22,23 mm |
| Velocità periferica max. | 80 m/s |
| Filettatura del mandrino | M14 |
| Gamma di velocità | 1100 - 3700 giri/min |
| Potenza assorbita | 1400 W |
| Potenza erogata | 880 W |
| Peso (senza cavo) | 1,9 kg |
| Classe di protezione | II (doppio isolamento) |
| Lunghezza del cavo di alimentazione | 4,0 m |
| Avviamento continuo | Con pulsante di blocco |
| Regolazione preliminare della velocità | Manopola di regolazione (10 posizioni) |
| Impugnatura supplementare | Impugnatura a staffa (inclusa) e impugnatura laterale rimovibile |
| Blocco mandrino | Sì, per cambio utensile |
| Utilizzo consigliato | Lucidatura e lucidatura (spugna, vello, feltro, disco cotone) |
| Manutenzione spazzole | Spazzole a spegnimento automatico, sostituire con ricambi originali |
| Pulizia | Soffiare l'interno con aria compressa secca |
| Smaltimento | Non smaltire con i rifiuti domestici, riciclare secondo la direttiva RAEE |
Domande frequenti - PS 1437 Mirka
Domande degli utenti su PS 1437 Mirka
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lucidatrice in formato PDF gratuitamente! Trova il tuo manuale PS 1437 - Mirka e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PS 1437 del marchio Mirka.
MANUALE UTENTE PS 1437 Mirka
Simboliutilizzati. 112
Dati tecnici 112
Guidarapida. 113
Per la nostra sicurezza 114
Istruzioni per l'uso 117
Manutenzione e cura 119
Istruzioni per la rottamazione e lo smaltimento 120
Conformitac 120
Simboliutilizzati
PERICOLO!
Indica un pericolo imminente. In caso d'inosservanza dell'avventenza, pericolo di morte o di ferite gravi.
PRUDENZA!
Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.
AVVISO!
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio
Prima della messa in funzione leggere le istruzioni per l'uso!
Indossare occhiali protettivil
Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 120)!
Dati tecnici
| Tipodi apparecchio Lucidatrice PS 1437 | ||
| ø max. utensile mm 160 | ||
| Foro di montaggio mm 22,23 | ||
| Massima velocità periferica m/s 80 | ||
| Filettatura del mandrino M14 | ||
| Giri rpm. 1100-3700 | ||
| Potenza assorbita W 1400 | ||
| Potenza resa | W 880 | |
| Peso (senza cavo) kg 1,9 | ||
| Classe di protezione | II / [□] | |

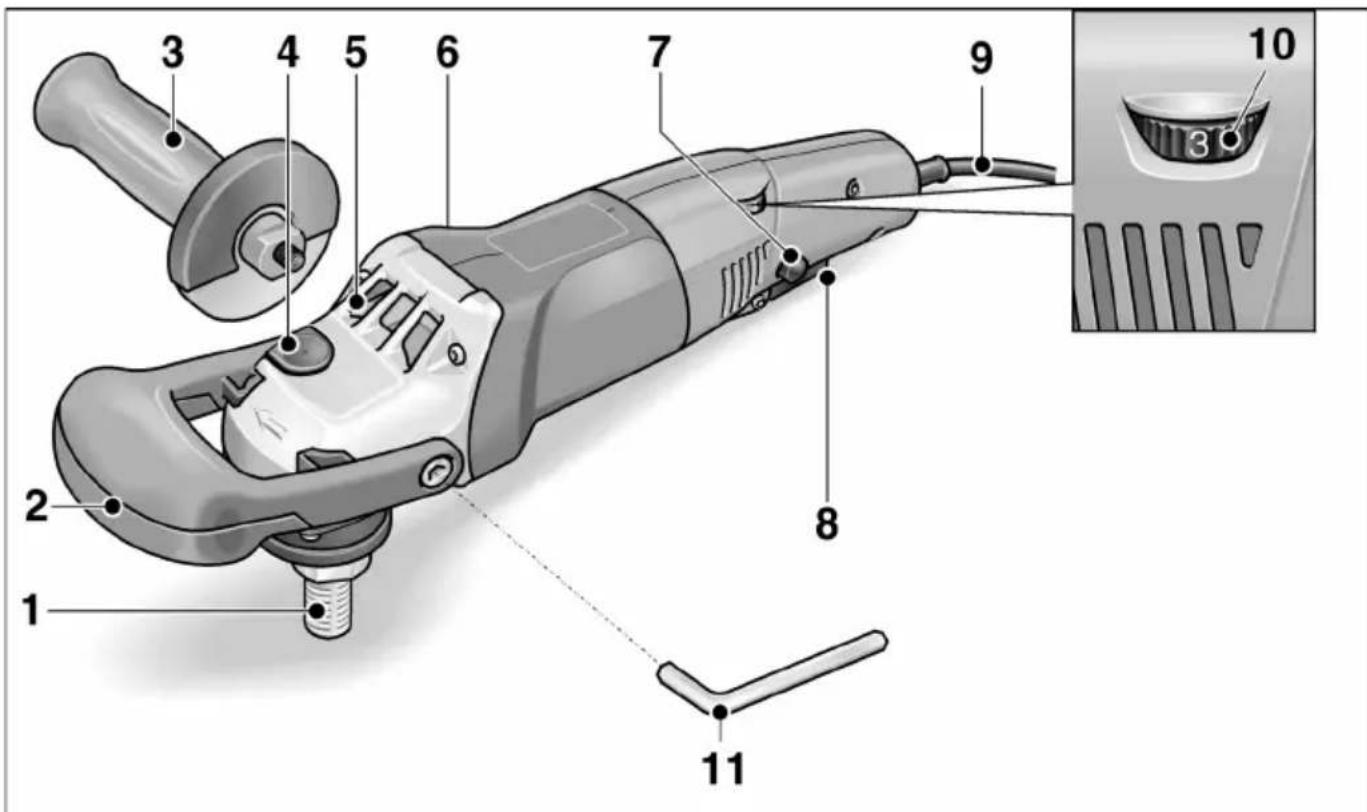

Guida rapida
1 A I b e r i n o
2 Maniglia a staffa
3 Maniglia
4 Arresto alberino
Per bloccare l'alberino nella sostituzione dell'utensile di rettifica.
5 Testa ingranaggi
Con uscita aria e freccia per il senso di rotazione.
6 Targhetto d'identificazione
7 Pulsante di arresto
Blocca l'interruttore (8) in funzionamento continuo.
8 Interruttore
Per accendere e spegnere, nonché per accelerare fino alla velocità preselezionata.
9 Cavo d'alimentazione 4,0 m con spina
10 Rotella di regolazione per preselezione velocità
11 Chiave a brugola Per fissare la maniglia a staffa.
Per la nostra sicurezza
PERICOLO!
Leggere tutte le avventenze di sicurezza e le istruzioni. Omissionsi nel rispetto delle avventenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avventenze di sicurezza ed istruzioni.
Leggere prima di usare la lucidatrice e comportarsi conformmente:
- queste istruzioni per l'uso,
- le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'acclusofascicolo,
- le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impio.
Questa lucidatrice è costruita secondo lo stato dell'arte e le norme di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incomità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare la lucidatrice solo
per l'uso regolare previsto,
- in perfetto stato technique di sicurezza.
Elimare immediatamente i guasti che pregiudicano la sicurezza.
Uso regolare
Questa lucidatrice è destinata
per l'impiego professionale nell'industria e nell'artigianato,
- a lavori di lucidatura di qualsiasi tipo contamponi di spugna, platorelli d'agnello e di feltro, disco di panno per lucidare
per l'impiego di utensili per lucidatura omologati per una velocità di rotazione di almeno 3700 g/min.
Avverenze di sicurezza per la lucidatura
PERICOLO!
Leggere tutte le avventenze di sicurezza e le istruzioni. Omissionsi nel rispetto delle avventenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avventenze di sicurezza ed istruzioni.
■ Usare quello eletttroutensile come lucidatrice. Osservare tutte le istruzioni di sicurezza,indicazioni,illustrazioni e dati segnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
- Con questo eletttroutensile si sconsiglia di eseguire operazioni quali molatura, levigatura, spazzolatura o troncatura. Gli impieghi, per i quali l'eletttroutensile non è previsto, possono causare pericoli e lesioni.
Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per quello eletttroutensile. Il solo fatto che l'accessorio più essere fissato a quello eletttroutensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguali al numero di giri massimo indicate sull'eletttroutensile. L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutti.
Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettrotensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.
■ Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montatitramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettROUTensile non ruotano in modo uniforme,vibrano molto forte e possono provocare la perdita del controlo.
Non impiegare utensili danneggiati. Prima di anni impiego, controllare se gli utensili montati presentano scheggiature ed incrinature. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avee controllato e montato l'utensile di lavoro, allontanare le personne che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In quello tempo di prova, gli utensili montati che presentano danni per lo più si rompono.
- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione acustica, quanti protettivi o il grembiule speciale, che protege da piccole particelle di materiale. Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.
In presenza di altre personne, prestare attenzione alla loro distance di sicurezza alla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale. Frammenti di materiale lavorato o di utensili montati che si rompono sono essere proiettati e causare ancche lesioni all'esterno dell'area di lavoro diretta.
- Tenere il cavo di alimentazione lontano da utensili montati in rotazione. In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvincinandoloosi alla vostra mano oppure al braccio.
Non depore mai l'eeltroutensile, prima che l'utensile montato sua completa-mente fermo. L'utensile montato in rotazione cui entrare in contatto con la superficie di appoggio, causando cosi la perdita del vosto controlo sull'eeltroutensile.
Non tenere l'electroutensile in funzione durante il trasporto. A causa del contatto accidentale con l'utensile in rotazione il vostro abbligamento s'impiglia nell'utensile eosi lo avvicina e lo fa penetrare nel vostro corpo.
Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica cui cause pericoli elettrici.
Non usare l'eeltroutensile in prossimità di materiali inflammabili. Le scintille possono incendiare quosti materiali.
Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi. L'impiego di acqua o di altri liquidi di raffreddamento cui cause una scossa elettrica.
Evitare la presenza di parti sciolte delle cuffie per lucidare, specialmente i lacci di fissaggio. Sistemare nell'interno o tagliare i lacci di fissaggio. I lacci di fissaggio sciolti durante la rotazione del disco possono colpire le dita o impigliarsi nel pezzo.
Contraccolpo e corrispondenti istruzioni di sicurezza
Il contraccolpo è la reazione improvisa causata da un utensile intercambiabile in rotazione che s'incastra o si blocca.
L'incastrarsi o bloccarsi provoca un arresto improvisario dell'utensile in rotazione.
A causa di cui un elettrotensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.
Il contraccolpo è il risultato di un uso improprio dell'utensile elettrico e/o di procedure o condizioni operative errate e cui essere evitato adottando le opportune precauzioni come indicato di seguito.
- Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controlo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, l'operatore risce a controllare le forze di contraccolpo e di reazione.
Non avvincare mai la manoagli utensili in rotazione. In caso di contraccolpo l'utensile impiegato più raggiungere la mano.
Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l'utensile nella direzione opposta al movimento della ruota nel punto in cui si impiglia.
Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tends ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
Non impiegare lame per seghe a catena o lame per sega dentate. Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.
Avvertenze di sicurezza specifiche per le operazioni di lucidatura
Non lasciare che alcuna parte allentata del cofano lucidante o delle sue corde di fissaggio ruoti liberamente. Tira via o taglia le corde di fissaggio sciolte. Le corde di collegamento allentate e rotanti possono impigliare le dita o impigliarsi nel pezzo in lavorazione.
Ulteriori avvertenze di sicurezza
La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
Premere l'arresto dell'alberino solo quando I'utensile è fermo.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.
Il livello di rumore stimato A dell'apparecchio è tipicamente:
Livello di pressione acustica LpA 82 dB(A);
Livello di potenza acustica LWA 93 dB(A);
- Insicurezza: K = 3 dB.
Valore totale di vibrazione (nella lucidatura di superfici verniciate):
- Valore di emissione a_h : 3,0 m/s
- Insicurezza: K = 1,5 ~m / s
PRUDENZA!
I valori di misura indicate sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.
i AVVISO!
Il livello di vibrazioni indicate in queste istruzioni è stato misurato conformmente ad un procedimento di misura standardizzato in EN 60745 e più essere utilizzato per il confronto tra eletttroutensili. Esso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni. Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'eletttroutensile. Se tuttavia l'elettrotensile viene impiegato per altri usi, con diverso utensile montato o manutenzione
insufficiente, il livello di vibrazioni cui differire. Questo cui augmentare notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro.
Per un'esatta stima della sollecitazione da vibrazioni si devono considerare ancche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro.
Per proteggere l'operaatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggintive, come ad esempio:
manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.
Istruzioni per l'uso
PERICOLO!
Prima di eseguire lavori alla lucidatrice, estrarre la spina d'alimentazione.
Prima della messa in funzione
Disimballare la lucidatrice e controllare se la fornitura è completinga ed esente da danni di trasporto.

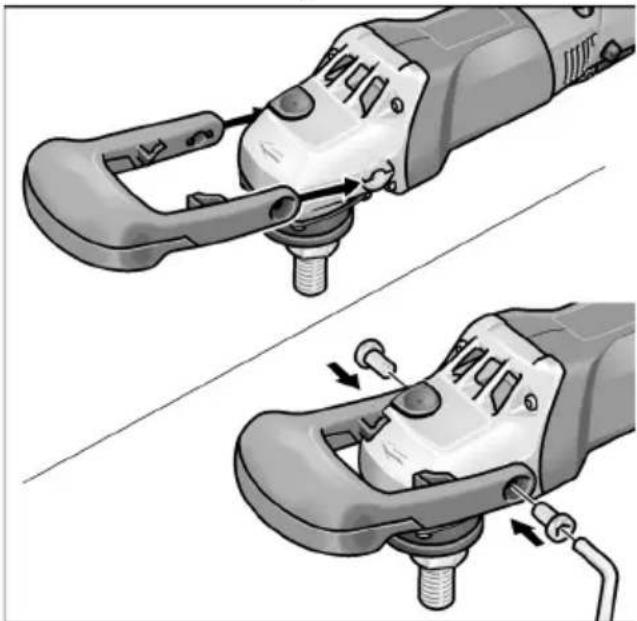

Montare la maniglia a staffa
Inserire la maniglia a staffa sulla testa ingranaggi in modo che la cavity di presa sia rivolta verso il basso.
Fissare la maniglia a staffa con le 2 viti accluse e la chiave (11).
AVVISO!
L'impugnatura (3) cui siere montata sui due lati (a destra o sinistra). A tal fine smontare la maniglia a staffa.

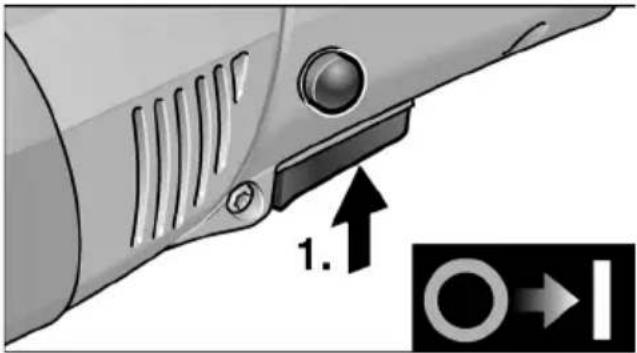

Accendere e spegnere
Servizio discontinuo alla arresto del bilico:
Premere e mantenere premuto l'interruttore.
Per spagnere rilasciare l'interruttore.

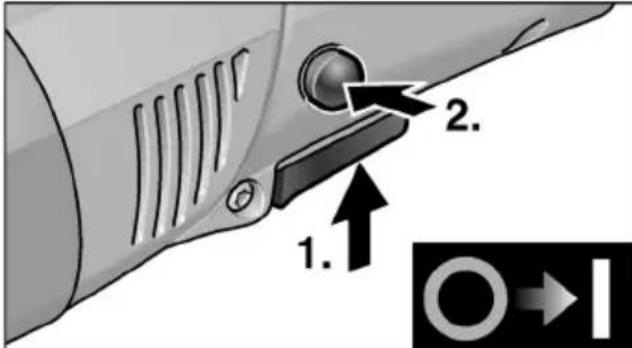

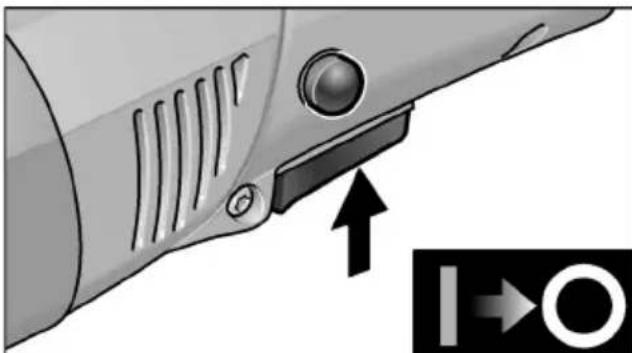

Servizio continuo con arresto del bilico:
Premere e mantenere premuto l'interruttore.
Per l'arresto mantenere premuto il pulsante di arresto e rilasciare l'interruttore.
Per spagnere premebrebrevente e rilasciare l'interruttore.
AVVISO!
Dopo un'interruzione dell'alimentazione elettrica, l'apparecchio rimasto acceso non si rimette in funzione.

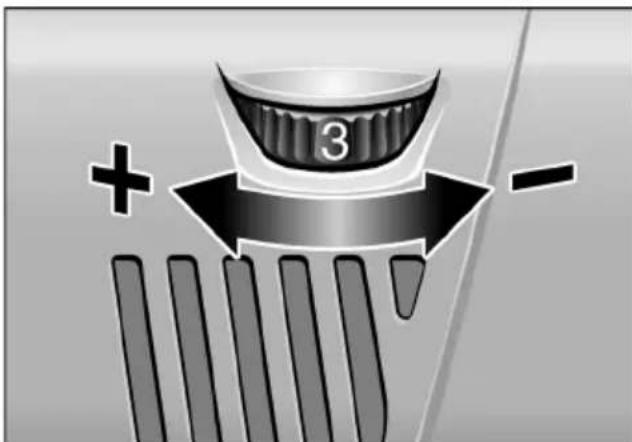

Preselezione del numero di giri
Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione (10) sul valore desiderato.
■ Azionando delicatamente l'interruttore (8) si accelerera l'apparecchio sino al numero di giri preselezionato.
PRUDENZA!
Pericolo di ferite a causa di distruzione dell'utensile. Utilizzato utensili adeguati al compito di lavoro.
AVVISO!
In caso di sovraccarico o surriscaldamento in servizio continuo, l'apparecchio riduce automaticamente la velocità di rotazione, finché non si è raffreddato a sufficientia.

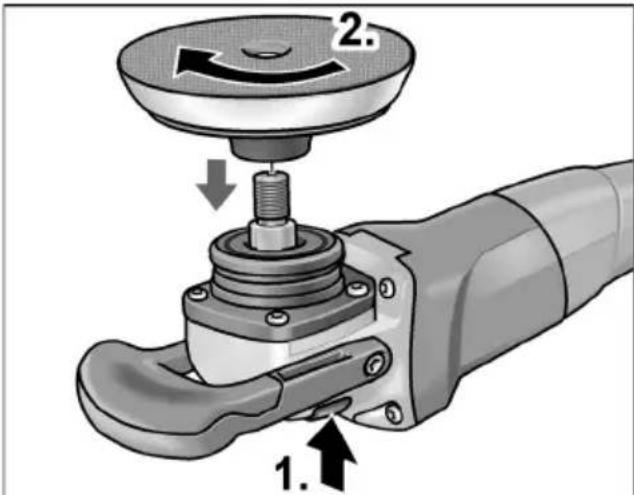

Fissare il portautensile
Estrarre la spina d'alimentazione.
Premere e mantenere premuto l'arresto dell'alberino (1.).
Avvitare e stringere a mano in senso orario l'attrezzo portautensile (platorello velcro, platorello di feltro, platorello per disco abrasivo) sull'alberino (2.).
Fissare l'utensile
PRUDENZA!
Fissare l'utensile centrato sul portautensile.
Gli squilibri possono causare danni all'apparecchio. Il risultato di lavoro puope peggiore.
Fissare l'utensile sul portautensile.
Inserire la spina d'alimentazione nella presa.
Accendere la lucidatrice (arresto disinserito) e lasciarla funzionare per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
Spagnere la lucidatrice.
Sostituire il portautensile
Estrarre la spina d'alimentazione.
Premere l'arresto dell'alberino e mantenerlo premuto.
■ Ruotare il portautensile in senso antiorario e svitarlo dal mandrino.
Fissare il portautensile nuovo (vedi sopra).
Istruzioni per il lavoro
PRUDENZA!
Dopo lo spegnimento l'utensile per lucidatura continua a ruotare brevamente per inerzia.
- Se s'impiega pasta per lucidare, usare per agli tipo pasta un diverso utensile.
- Sulle superfici sensibili (per es. vernici di automobili) lavorare non in modo aggressivo, pensi con una Bassa velocità di rotazione e pressione di contatto.
- La spugne possono essere lavate a macchina.
Manutenzione e cura
PERICOLOI
Prima di eseguire lavori alla lucidatrice, estrarre la spina d'alimentazione.
Pulizia
PERICOLO!
Nella lavorazione di metalli, in caso d'impiego in condizioni estreme, nell'interno della carcassa cui accumularsi polvere conductrice. Pregiudizio per l'isolamento protettivo! Collegare la machina tramite un interrottore differenziale (corrente di scatto 30mA ).
Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e alla durata dell'uso.
Soffiare regolarmente con aria compressa secca l'internalo della carcassa con il motore.
Spazzole di carbone
La lucidatrice è dotata di spazzole di sicurezza.
Quanto il limite di usura delle spazzole è stato raggiunto, la lucidatrice si spegne automaticamente.
AVVISO!
Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.
Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento.
In caso di forte scintillio delle spazzole, spegnere immediatamente la lucidatrice.
Portare la lucidatrice ad un'officina del servizio assistenza clienti autorizzata dal produttore.
Meccanismo
AVVISO!
Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi (5). In caso d'inosservanza si estinguono i doveri di garanzia del produttore.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
Ricambi ed accessori
Per altri accessori, in particolare utensili e mezzi ausiliari di lucidatura, consultare i cataloghi del produttore.
Conservazione e manipolazione degli accessori consigliati
Conservazione in luogo asciutto, protetto alla pioggia e dal gelo. Mantenere libero da pressione per evitare deformazioni
Istruzioni per la rottamazione e lo smaltimento
PERICOLO!
Renderere inservibili gli appearecchi fuori uso eliminando il cavo d'alimentazione.
Solo per paesi dell'UE
Non gettare elettroutensili nei rifiuti domestici!
Secondo la Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettROUTensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
AVVISO!
Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.
Conformità (C E
Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descririto/DDati tecnici è conforme alle seguenti norme o documenti normativi:
EN 60745-1:2009/A11:2010, EN 60745
2-3:2011/A13:2015, EN 55014-1:2006,
EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2014, EN 61000-3-
3:2013, EN IEC 63000:2018 sensi delle
disposizioni delle direttive 2006/42/CE, 2014/30/CE, 2011/65/CE.
Il responsabile della documentazione tecnica:
Mirka LTD
FI-66850 JEPPO
Stefan Sjoberg, CEO
10.11.2020
目录
音 121
la schimbarea sculei.
5 Cap de transmisie
Cu iesire de aer si sageata a directiei de rotare.
6 Placu de tip
7 Buton de blocare
Alte indicazioni de siguranta
- Simboliutilizzati
- PERICOLO!
- PRUDENZA!
- AVVISO!
- Simboli sull'apparecchio
- Dati tecnici
- Guida rapida
- Per la nostra sicurezza
- Uso regolare
- Avverenze di sicurezza per la lucidatura
- Contraccolpo e corrispondenti istruzioni di sicurezza
- Avvertenze di sicurezza specifiche per le operazioni di lucidatura
- Ulteriori avvertenze di sicurezza
- Rumore e vibrazione
- i AVVISO!
- Istruzioni per l'uso
- Prima della messa in funzione
- Montare la maniglia a staffa
- Accendere e spegnere
- Servizio continuo con arresto del bilico:
- Preselezione del numero di giri
- Fissare il portautensile
- Fissare l'utensile
- Sostituire il portautensile
- Istruzioni per il lavoro
- Manutenzione e cura
- PERICOLOI
- Pulizia
- Spazzole di carbone
- Meccanismo
- Riparazioni
- Ricambi ed accessori
- Conservazione e manipolazione degli accessori consigliati
- Istruzioni per la rottamazione e lo smaltimento
- Conformità (C E
- 目录
- Alte indicazioni de siguranta
Marca : Mirka
Modello : PS 1437
Categoria : Lucidatrice
