MANUALE UTENTE RP2 300NV Mirka

it Istruzioni per l'uso.... 56-59

jp 語取扱説明書.... 60-63

ko 사용 지침 64-67

Dichiarazione di conformità

KWH Mirka Ltd.

66850 Jeppo, Finland

dichiara sotto la sua responsabilità che i prodotti

lucidatrice rotativa a 3.000 rpm a due mani, da 77 mm (3") (vedere la tabella Configurazione/Specifiche

del Prodotto per i singoli modelli) ai quali si riferisce la presente dichiarazione sono conformi al/i seguente/i standard o altri documenti normativi EN ISO 15744:2008. Ai sensi delle disposizioni della direttiva 89/392/EEC così come emendata dalle direttive 91/368/EEC, 93/44/EEC e 93/68EEC e dalla direttiva di consolidamento 2006/42/EC

Jeppo 30.03.2015

MIRKA

Luogo e data Azienda Stefan Sjöberg, generalinis direktorius

Olstruzioni per l'Operatore

Queste istruzioni contengono i seguenti paragrafi: Pagina pezzi, Lista dei Pezzi, Kit Pezzi di Ricambio, Leggere attentamente e seguire le istruzioni, Corretto uso dell'utensile, Postazioni di Lavoro, Messa in servizio dell'utensile, Istruzioni per l'uso, Tabelle di Configurazione/Specifiche del Prodotto, Guida per l'Identificazione dei Guasti.

Importante

Leggere attentamente queste istruzioni prima di utilizzare questo utensile. Conservare queste istruzioni in un luogo sicuro e accessibile

C€

Fabbricante/Fornitore

KWH Mirka Ltd

66850 Jeppo, Finlandia

Tel: + 358 20 760 2111

Fax: [phone]

Attrezzature di Sicurezza Richieste

Occhiali di Sicurezza Mascherina

Guanti di sicurezza Protezioni per le orecchie

Dimensioni minime raccomandate per la linea dell'aria compressa

10 mm 3/8'

Lunghezza massima rac- comandata del tubo

8 m 25'

Pressione dell'aria

Pressione massima di lavorazione 6,2 bar 90 psi

Minimo raccomandato NA NA

Leggere e seguire attentamente le istruzioni

1) Sicurezza Generale dell'Industria e Regolamentazioni per la Salute, Parte1910, OSHA 2206, disponibile in: Sovrintendenza dei Documenti; Poligrafico di Stato; Washington DC 20402
2) Codice di Sicurezza per utensili ad aria portatili, ANSI B186.1 disponibile da: Istituto Americano di Normalizzazione, Inc.; 1430 Broadway; New York, New York 10018
3) Regolamentazioni Locali e di Stato

Corretto uso dell'utensile

Questa lucidatrice è progettata per levigare tutti i tipi di materiale, e cioè metalli, legno, materiali pietrosi, plastica etc., usando abrasivi appositi per ogni materiale. Non usare questa lucidatrice per nessun altro scopo che non sia quello specifico senza aver prima consultato il produttore o il distributore autorizzato. Non usare platorelli che hanno una velocità di lavoro inferiore a 3.000 rpm a velocità libera.

Postazioni di Lavoro

L'elettroutensile è stato progettato per essere usato come strumento a mano. Si raccomanda di utilizzare l'elettroutensile avendo un solido piano di appoggio. Può essere usato in qualsiasi posizione, ma l'operatore deve prima assicurarsi di avere una posizione sicura, una presa stretta e i piedi saldamente appoggiati a terra, considerando che la lucidatrice può sviluppare reazioni rotatorie. Vedere la sezione "Istruzioni Operative".

Messa in funzione dell'utensile

Usare un regolatore dell'aria pulito e lubrificato che fornisca all'utensile una pressione d'aria misurata di 6,2 bar (90 psi) quando l'utensile funziona con la leva completamente abbassata. Si raccomanda di usare una linea dell'aria compressa di tipo approvato e di lunghezza massima 10 mm (3/8") x 8 m (25'). Si raccomanda di collegare l'utensile all'erogatore d'aria come indicato nella Figura1.

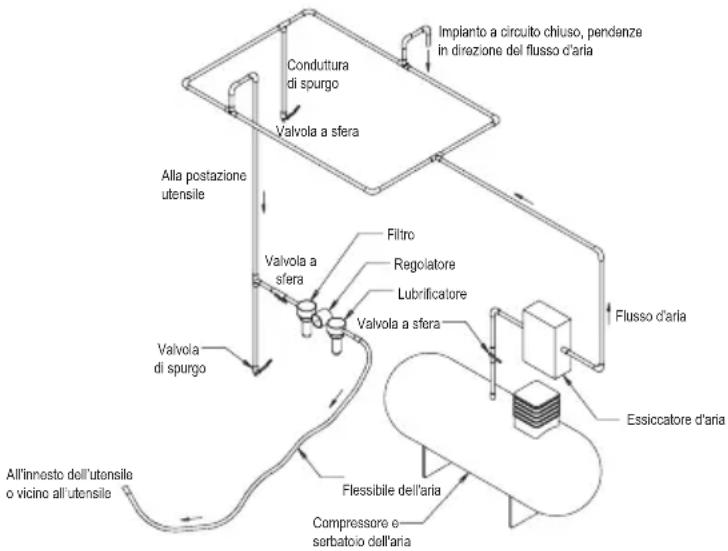

Non collegare l'utensile ad un sistema della linea dell'aria compressa non dotato di una valvola di chiusura dell'aria che sia facile da raggiungere e da utilizzare. L'erogatore d'aria deve essere lubrificato. Si consiglia vivamente di usare il filtro dell'aria, il regolatore e il lubrificatore (FRL) come indicato nella Figura 1 poiché in questo modo sarà possibile fornire aria pulita e lubrificata alla pressione giusta per l'utensile. I particolari relativi a queste attrezzature possono essere richiesti al proprio distributore. Se non si utilizza questo tipo di attrezzature l'utensile dovrà essere lubrificato a mano.

Per lubrificare a mano l'utensile, scollegare la linea d'aria compressa e collocare nell'estremità di entrata del tubo della macchina 2 o 3 gocce di lubrificante per motori pneumatici, come ad esempio Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA® 32. Collegare di nuovo l'utensile all'erogatore dell'aria e far funzionare a bassa velocità per qualche secondo per permettere all'olio di circolare. Se lo strumento viene utilizzato spesso, lubrificarlo quotidianamente oppure quando inizia a rallentare o a perdere potenza.

Si consiglia di fare in modo che durante il funzionamento la pressione dell'aria sia di 6,2 bar (90 psi). Lo strumento può funzionare a pressioni più basse, ma mai a pressioni più alte di 6,2 bar (90 psi).

Istruzioni operative

1) Leggere attentamente tutte le istruzioni prima di utilizzare questo utensile. Tutti gli utilizzatori devono essere perfettamente addesstrati all'uso e devono conoscere queste norme di sicurezza. La manutenzione e le riparazioni debbono essere eseguite da personale esperto.
2) Accertarsi che lo strumento sia scollegato dall'erogatore dell'aria. Scegliere un abrasivo adatto e fissarlo al tampone di sostegno. Centrare accuratamente l'abrasivo sul tampone.
3) Quando si utilizza questo strumento, indossare sempre le attrezzature di sicurezza necessarie.
4) Durante l'attività di levigatura posizionare sempre lo strumento sulla superficie di lavoro e avviarlo soltanto successivamente.

Togliere sempre lo strumento dalla superficie di lavoro prima di fermarlo. Questo impedirà che si producano scanalature a causa dell'eccessiva velocità dell'abrasivo.

5) Togliere sempre l'erogatore d'aria dalla lucidatrice prima di applicare, regolare o rimuovere l'abrasivo o il tampone.

6) Adottare sempre una presa e/o una posizione ben salda e tenere presente l'azione di torsione sviluppata dalla lucidatrice.

7) Utilizzare soltanto i ricambi appropriati.

8) Accertarsi sempre che il materiale da levigare sia fissato saldamente, per evitare che possa muoversi.

9) Controllare regolarmente che il tubo e le guarnizioni non siano logorati. Evitare di trascinare l'utensile tenendolo per il tubo; controllare sempre accuratamente che esso non possa avviarsi accidentalmente durante il trasporto con l'erogatore d'aria collegato.

10) Non superare la pressione massima consigliata dell'aria. Usare le attrezzature di sicurezza come consigliato.

11) Lo strumento non è isolato elettricamente. Non utilizzarlo quando esiste la possibilità di entrare in contatto con energia elettrica, tubature del gas, condutture idriche, etc. Controllare l'area di lavoro prima di iniziare.

12) Evitare accuratamente che le parti mobili dello strumento possano impigliarsi negli abiti, nella cravatta, nei capelli, negli stracci per la polvere, etc. Se ciò dovesse avvenire, il corpo verrebbe strattonato in direzione dell'area di lavoro e verso le parti mobili della macchina, e questo può essere molto pericoloso.

13) Durante l'uso, tenere le mani lontane dal tampone rotante.

14) In caso di malfunzionamento, interrompere immediatamente l'uso e prendere accordi per la manutenzione e le riparazioni.

15) Non lasciare che l'utensile funzioni a vuoto senza prendere precauzioni per proteggere le persone o gli oggetti dall'eventuale distacco dell'abrasivo o del tampone.

Configurazione/Specifiche del Prodotto : Lucidatrice Rotativa 3.000 rpm

Tipo aspirazione	Dimensione tampone mm (pollici)	Numero modello	Peso del Prodotto kg (libbre)	Altezza mm (pollici)	Lunghezza mm (pollici)	*Livello rumorosità dBA	Potenza watts (HP)	Consumo di Aria LPM (scfm)	*Livello diVibrazione m/s2	*Fattori inde-terminabili K m/s2
Senza aspirazione	77 (3) RP2	-300NV 0,96	(2,1) 113,6 (4,47)	245,9 (9,68)	85 209 (0,28)	481 (17) 1,2	0,6

Le specifiche sono soggette a modifica senza preavviso.

*I valori indicati nella tabella provengono da test di laboratorio in conformità con i codici e gli standard stabiliti e non sono sufficienti per la valutazione dei rischi. I valori misurati in un particolari ambienti di lavoro possono essere più alti di quelli dichiarati. Gli effettivi valori di esposizione e quantità di rischio o di danno ai singoli individui sono unici per ogni singola situazione e dipendono dall'ambiente circostante, dal modo in cui la persona lavora, dal particolare materiale oggetto della lavorazione, dalla progettazione della postazione di lavoro oltre che dal tempo di esposizione e dalle condizione fisiche dell'utilizzatore. KWH Mirka, Ltd. non può essere considerata responsabile delle conseguenze derivanti dall'uso dei valori dichiarati anziché dei valori effettivi di esposizione.

Per ulteriori informazioni sulla sicurezza e la salute professionali consultare i seguenti siti web:

https://osha.europa.eu/en(Europa)

http://www.osha.gov (USA)

Guida per l'identificazione dei guasti

Sintomi Possibile Causa Soluzione
Bassa potenza e/o bassa velocità a vuoto	Pressione dell'aria insufficiente Controllare	a pressione dell'aria in entrata alla lucidatrice quando lo strumento funziona a velocità libera. Deve essere 6.2 Bar (90 psi/620 kPa)
	Silenziatore/i ostruito/i Vedere il paragrafo "Smontaggio Alloggiamento" per rimuovere il silenziatore. Il silenziatore (articolo 37) può essere ripulito con una soluzione pulente adatta, facendola fluire fino a rimuovere tutte le ostruzioni e le contaminazioni. Se non è possibile pulire il silenziatore, sostituirlo (vedere la sezione "Montaggio Alloggiamento")
	Filtro della presa d'aria otturato Pulire il filtro della presa d'aria con una soluzione pulente adatta allo scopo. Se il filtro non torna pulito sostituirlo
	Una o più palette rovinate o rotte Installare una serie completa di palette nuove (per il corretto funzionamento occorre sostituire tutte le palette). Ricoprire completamente tutte le palette con olio di qualità per utensili pneumatici. Vedere "Smontaggio del motore e "Montaggio del motore"
	Perdite di aria all'interno dell'alloggiamento del motore indicate da un consumo di aria superiore al normale e una velocità inferiore al normale	Verificare che l'allineamento del motore sia corretto e controllare l'ingranamento dell'anello di chiusura. Controllare che l'anello a O della scanalatura dell'anello di chiusura non sia danneggiato. Rimuovere il blocco motore e re-istallarlo. Vedere "Smontaggio del Motore" e "Montaggio del Motore"
	Parti del motore rovinate Revisionare il motore. Rivolgersi ad un Centro Assistenza autorizzato Mirka
	Cuscinetti del mandrino rovinati o rotti Sostituire i cuscinetti rovinati o logorati. Vedere "Smontaggio del Bilanciere dell'asta e del mandrino" e "Montaggio dei cuscinetti del mandrino, dell'airSHIELDTM e del bilanciere dell'asta"
Perdita di aria dal comando della velocità e/o dallo stelo della valvola	Molla della valvola, valvola e sede della valvola sporche, rotte o piegate	Smontare, ispezionare e sostituire le parti logorate o danneggiate. Vedere i punti 2 e 3 nel paragrafo "Smontaggio alloggiamento" e i punti 2 e 3 nel paragrafo "Montaggio alloggiamento"
Vibrazione/Funzionamento irregolare	Platorello inadatto Utilizzare solo platorelli di dimensioni e peso adatti per l'utensile
	Aggiunta di interfaccia, platorello o altro materiale	Usare solo abrasivi e/o interfacce adatti all'utensile. Non collegare al platorello nessun elemento che non sia appositamente progettato per l'uso con il platorello e la lucidatrice.
	Lubrificazione inadeguata o deposito di corpi estranei	Smontare la lucidatrice e pulirla con una soluzione pulente e adatta alla scopo. Montare la lucidatrice. (Vedere il "Manuale per la Manutenzione")
	Cuscinetto/i anteriore/i o posteriore/i del motore rovinato/i o rotto/i	Sostituire il Cuscinetto rovinato o rotto. Vedere "Smontaggio del motore" e "Montaggio del motore"

Nota: tutti i paragrafi a cui si fa riferimento nella colonna “Soluzione” si trovano alla fine del manuale nel capitolo “Istruzioni per la Manutenzione”
