ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RP2 300NV Mirka

el Οδηγίες χρήσης.... 24-27

en Operating Instructions.... 28-31

Δήλωση συμμόρφωσηςKWH Mirka Ltd.66850 Jeppo, Φινλανδίαδηλώνουμε με αποκλειστική ευθύνη ότι τα προϊόντα περιστροφικοί στιλβωτές 77 mm (3 in.) 3.000 ΣΑΛ (βλ. τον πίνακα “Διαμόρφωση προϊόντος/Τεχνικά χαρακτηριστικά” για το συγκεκριμένο μοντέλο), στο οποίο αναφέρεται η παρούσα δήλωση, συμμορφώνονται με το ή τα παρακάτω πρότυπα και άλλα κανονιστικά έντυπα EN ISO 15744:2008. Σύμφωνα με τις διατάξεις της οδηγίας 89/392/ΕΟΚ, όπως τροποποιήθηκαν με τις οδηγίες 91/368/ΕΟΚ, 93/44/ΕΟΚ & 93/68/ΕΟΚ και την οδηγία ενοποίησης 2006/42/ΕΚ
Jeppo, 30/03/2015	MIRKA
Τόπος και ημερομηνία έκδοσης	Etaireia	Stefan Sjöberg, Διευθύνων σύμβουλος
Οδηγίες για το χειριστήΠεριλαμβάνει τις ενότητες – Ανάγνωση και συμμόρφωση, Σωστή χρήση του εργαλείου, Σταθμοί εργασίας, ‘Εναρξη λειτουργίας του εργαλείου, Οδηγίες χρήσης, Διαμόρφωση προϊόντος/Πίνακες τεχνικών χαρακτηριστικών, Σελίδα εξαρτημάτων, Λίστα εξαρτημάτων, Κιτ ανταλλακτικών στιλβωτή, Οδηγός αντιμετώπισης προβλημάτων		ΣημαντικόΔιαβάστε προσεκτικά τις οδηγίες που ακολουθουν πριν εγκαταστήσετε, χρησιμοποιήσετε, συντηρήσετε ή επισκευάσετε το παρόν εργαλείο. Φυλάξτε τις οδηγίες σε ασφαλές και προσβάσιμο μέρος.
Κατασκευαστής / ΠρομηθευτήςKWH Mirka Ltd.66850 Jeppo, ΦινλανδίαΤηλ.: [phone]Φαξ: [phone]		Απαιτούμενος εξοπλισμός ατομικής ασφάλειαςΓυαλιά ασφαλείας Μάσκες αναπνοήςΓάντια ασφαλείας Προστατευτικό ακοής
Συνιστώμενο μέγεθος γραμμής αέρα – Ελάχιστο10 mm 3/8 in.	Μέγιστο συνιστώμενο μήκος εύκαμπτου σωλήνα8 μέτρα 25 πόδια	Πίεση αέραΜέγιστη πίεση λειτουργίας 6,2 bar 90 psigΣυνιστώμενο ελάχιστο όριο ΔΕ ΔΕ

Ανάγνωση και συμμόρφωση

1) Γενικοί κανονισμοί βιομηχανικής ασφάλειας και υγιεινής, Μέρος 1910, OSHA 2206, διαθέσιμο από: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Κώδικας ασφαλείας για φορητά εργαλεία πεπιεσμένου αέρα, ANSI B186.1 διαθέσιμο από: American National Standards Institute, Inc., 1430 Broadway; New York, New York 10018
3) Κανονισμοί κατά Πολιτεία και κατά τόπους.

Σωστή χρήση του εργαλείου

Ο παρών στιλβωτής έχει σχεδιαστεί για να τρίβει υλικό κάθε τύπου, δηλαδή μέταλλα, ξύλα, πέτρα, πλαστικά κ.τ.λ. με μέσα τριψίματος που προορίζονται για το σκοπό αυτόν. Μη χρησιμοποιείτε το στιλβωτή για σκοπό διαφορετικό από αυτόν που προβλέπεται χωρίς να συμβουλευτείτε τον κατασκευαστή ή τον εξουσιοδοτημένο από αυτόν προμηθευτή. Μην χρησιμοποιείτε πέλματα με ονομαστική τιμή ταχύτητας μικρότερη από 3.000 ΣΑΛ.

Σταθμοί εργασίας

Το παρόν εργαλείο προορίζεται για χρήση ως εργαλείο χειρός. Συνιστάται ο χειριστής να στέκεται πάνω σε σταθερό δάπεδο. Μπορεί να χρησιμοποιηθεί σε οποιαδήποτε θέση, εφόσον ο χειριστής είναι σε σταθερή στάση, έχει σταθερή επαφή με το εργαλείο και με το δάπεδο και συνειδητοποιήσει ότι ο στιλβωτής μπορεί να δημιουργήσει μια ροπή αντίδρασης. Βλ. την ενότητα "Οδηγίες χρήσης".

'Εναρξη λειτουργίας του εργαλείου

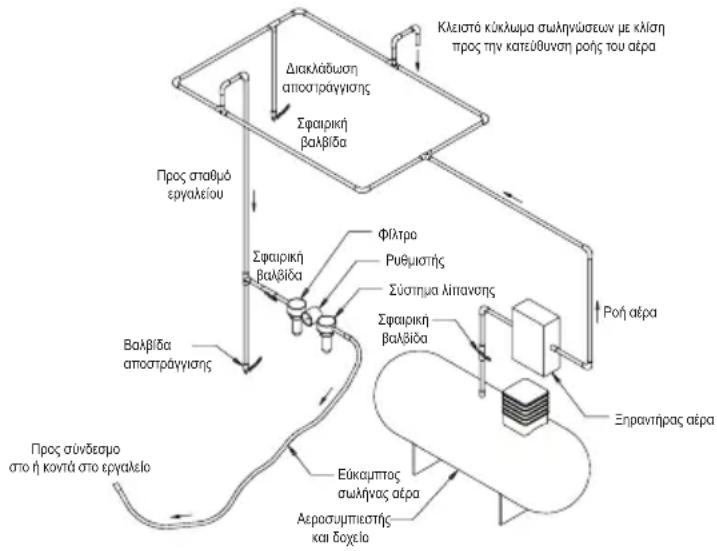

Ο πεπιεσμένος αέρας πρέπει να είναι καθαρός, να περιέχει λιπαντικό και η πίεση του στο εργαλείο πρέπει να είναι 6,2 bar (90 psig), όταν το εργαλείο λειτουργεί με το γκάζι πατημένο στο τέρμα. Συνιστάται η χρήση εγκεκριμένης γραμμής αέρα 10 mm (3/8 in.) μέγιστου μήκους 8 m (25 ft). Συνιστάται το εργαλείο να συνδεθεί με την παροχή αέρα όπως φαίνεται στο Σχήμα 1.

Μην συνδέετε το εργαλείο στο σύστημα γραμμής αέρα χωρίς να συμπεριλάβετε μια βαλβίδα διακοπής με άνετη πρόσβαση και εύκολο χειρισμό. Ο αέρας πρέπει να περιέχει λιπαντικό. Συνιστάται ιδιαίτερα να χρησιμοποιείται ένα συγκρότημα με φίλτρο αέρα, ρυθμιστή πίεσης και σύστημα λίπανσης (FRL) όπως απεικονίζεται στο Σχήμα 1 για την παροχή αέρα σωστής ποιότητας και πίεσης στο εργαλείο. Λεπτομέρειες για τέτοιον εξοπλισμό μπορείτε να λάβετε από τον προμηθευτή σας. Αν δεν χρησιμοποιείται τέτοιος εξοπλισμός, το εργαλείο θα πρέπει να λιπαίνεται χειροκίνητα.

Για να λιπάνετε χειροκίνητα το εργαλείο, αποσυνδέστε τη γραμμή αέρα και βάλτε στην υποδοχή (εισόδου) αέρα του μηχανήματος 2 με 3 σταγόνες κατάλληλου λαδιού λίπανσης πνευματικού κινητήρα όπως είναι το Fuji Kosan FK-20, το Mobil ALMO 525 ή το Shell TORCULA® 32. Επανασυνδέστε το εργαλείο στην παροχή αέρα και αφήστε το εργαλείο να λειτουργήσει αργά για μερικά δευτερόλεπτα, ώστε να κυκλοφορήσει το λάδι. Αν το εργαλείο χρησιμοποιείται συχνά, λιπαίνετέ το σε ημερήσια βάση ή λιπαίνετέ το κάθε φορά που το εργαλείο αρχίζει να χάνει δύναμη ή να πέφτουν οι στροφές του.

Συνιστάται η πίεση αέρα στο εργαλείο να είναι 6,2 bar (90 psig) με το εργαλείο στη λειτουργία. Το εργαλείο μπορεί να λειτουργεί σε χαμηλότερες πίεσεις, αλλά ποτέ υψηλότερες από 6,2 bar (90 psig).

Οδηγίες χρήσης

1) Διαβάστε όλες τις οδηγίες πριν χρησιμοποιήσετε το παρόν εργαλείο. Όλοι οι χειριστές πρέπει να έχουν λάβει πλήρη κατάρτιση για τη χρήση του και να γνωρίζουν τους κανόνες ασφαλείας. Όλες οι εργασίες σέρβις και επισκευής πρέπει να εκτελούνται από καταρτισμένο προσωπικό.
2) Βεβαιωθείτε ότι το εργαλείο έχει αποσυνδεθεί από την παροχή αέρα. Επιλέξτε κατάλληλο μέσο τριψίματος και στερεώστε το στο πέλμα. Κεντράρετε προσεκτικά το μέσο τριψίματος στο πέλμα.
3) Φοράτε πάντα τον κατάλληλο εξοπλισμό ασφαλείας όταν χρησιμοποιείτε το παρόν εργαλείο.
4) Για το τρίψιμο, τοποθετείτε πάντα πρώτα το εργαλείο πάνω στην επιφάνεια κατεργασίας και, μετά, ενεργοποιείτε το

εργαλείο. Αφαιρείτε πάντα το εργαλείο από την επιφάνεια κατεργασίας πριν απενεργοποιήσετε το εργαλείο. Έτσι αποφεύγεται η δημιουργία αυλακώσεων στην επιφάνεια κατεργασίας λόγω υπερβολικής ταχύτητας του μέσου τριψίματος.

5) Αποσυνδέετε πάντα την παροχή αέρα από το στιλβωτή πριν τοποθετήσετε, ρυθμίσετε ή αφαιρέσετε το μέσο τριψίματος ή το πέλμα.

6) Να φροντίζετε πάντα να στέκεστε σταθερά και/ή να έχετε σταθερή στάση σώματος και να είστε προετοιμασμένοι για τη ροπή αντίδρασης που αναπτύσσεται από το στιλβωτή.

7) Χρησιμοποιείτε μόνο σωστά ανταλλακτικά.

8) Να βεβαιώνεστε πάντα ότι η επιφάνεια που πρόκειται να τριφτεί είναι καλά στερεωμένη ώστε να μην μπορεί να κινηθεί.

9) Ελέγχετε τακτικά τον εύκαμπτο σωλήνα και τα εξαρτήματά του για φθορά. Μην μεταφέρετε το εργαλείο κρατώντας το από τον εύκαμπτο σωλήνα. Αν μεταφέρετε το εργαλείο ενώ η τροφοδοσία αέρα είναι συνδεδεμένη, να είστε πάντα προσεκτικοί ώστε να μην μπορεί να ενεργοποιηθεί η παροχή αέρα.

10) Μην υπερβαίνετε τη μέγιστη συνιστώμενη πίεση αέρα. Χρησιμοποιείτε τον εξοπλισμό ασφαλείας όπως συνιστάται.

11) Το εργαλείο δεν διαθέτει ηλεκτρική μόνωση. Μην το χρησιμοποιείτε σε περιπτώσεις όπου ενδέχεται να έλθει σε επαφή με ηλεκτρικές γραμμές υπό τάση, με σωληνώσεις αερίου, σωληνώσεις νερού κ.τ.λ. Ελέγχετε την περιοχή εργασίας πριν ξεκινήσετε τη χρήση.

12) Προσέχετε ώστε τα κινούμενα μέρη του εργαλείου να μην έλθουν σε επαφή με τα ρούχα, τη γραβάτα ή τα μαλλιά σας, πανιά καθαρισμού κ.τ.λ. Αν συμβεί κάτι τέτοιο, το σώμα σας θα πιαστεί στην επιφάνεια κατεργασίας και στα κινούμενα μέρη του μηχανήμο τος, και θα εκτεθείτε σε μεγάλο κίνδυνο.

13) Διατηρήστε τα χέρια σας μακριά από το περιστρεφόμενο πέλμα κατά τη χρήση.

14) Αν το εργαλείο παρουσιάζει δυσλειτουργία, σταματήστε να το χρησιμοποιείτε και κανονίστε για σέρβις και επισκευή.

15) Μην αφήνετε το εργαλείο να ανεβάσει μέγιστες στροφές χωρίς να λάβετε μέτρα για να προστατέψετε άτομα ή αντικείμενα από την απώλεια του μέσου τριψίματος ή του πέλματος.

Διαμόρφωση προϊόντος/Τεχνικά χαρακτηριστικά: Περιστροφικός στιλβωτής 3.000 ΣΑΛ

Τύπος αναρ-ρόφησης	Μέγε-θος πέλμα-τος mm (in.)	Αριθμός μοντέλου	Καθαρό βάρος προϊόντος kg (lbs.)	Ύψος σε mm (in.)	Μήκος mm (In.)	*Επί-πεδο θορύ-βου dBA	Ισχύς Watt (HP)	Κατανάλωση αέρα Ipm (scfm)	*Επίπεδο δόνησης m/s2	*Αβεβαιότητα K m/s2
Χωρίς κενό (NV)	77 (3)	RP2-300NV 0,96 (2,1) 113,6	(4,47) 245,9 (9,68) 85 209 (0,28)	481 (17)	1,2 0,6

Τα τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

*Οι τιμές που αναφέρονται στον πίνακα προέρχονται από δοκιμές σε εργαστήριο σύμφωνα με τους προβλεπόμενους κώδικες και πρότυπα, και δεν αρκούν για εκτιμήσεις του κινδύνου. Οι τιμές μέτρησης σε συγκεκριμένο χώρο εργασίας ενδέχεται να είναι υψηλότερες από τις τιμές που δηλώνονται. Οι τιμές της πραγματικής έκθεσης και το ύψος του κινδύνου ή της βλαβερής επίδρασης σε άτομο διαφέρουν σε κάθε περίσταση και εξαρτώνται από το περιβάλλον, τον τρόπο εργασίας του ατόμου, το υλικό που δέχεται την κατεργασία, το σχεδιασμό του σταθμού εργασίας καθώς και από το χρόνο έκθεσης και τη φυσική κατάσταση του χρήστη. Η εταιρεία KWH Mirka Ltd. δεν φέρει ευθύνη για τις συνέπειες της χρήσης των δηλωμένων τιμών αντί των τιμών της πραγματικής έκθεσης για την εκτίμηση οποιουδήποτε ατομικού κινδύνου.

Περισσότερες πληροφορίες για την υγιεινή και την ασφάλεια στην εργασία μπορούν να ληφθούν από τους παρακάτω ιστότοπους:

Οδηγός αντιμετώπισης προβλημάτων

Σύμπτωμα Ενδεχόμενη αιτία Λύση
Χαμηλή απόδοση και/ή χαμηλές στροφές χωρίς φορτίο.	Ανεπαρκής πίεση αέρα. Ελέγξτε την πίεση του αέρα στην είσοδο του στιλβωτή ενώ το εργαλείο λειτουργεί χωρίς φορτίο. Πρέπει να είναι 6,2 bar (90 psig/620 kPa).
	Ο ή οι σιγαστήρες έχουν μπουκώσει. Βλ. την ενότητα “Αποσυναρμολόγηση περιβλήματος” για την αφαίρεση του σιγαστήρα. Ο σιγαστήρας μπορεί να ξεπλυθεί με καθαρό, κατάλλη διάλυμα καθαρισμού μέχρι να αφαιρεθούν όλα ξένα σώματα και εμπόδια. Αν δεν καταστεί εφικτό να καθαρίσετε καλά το σιγαστήρα, αντικαταστήστε τον. Αντικαταστήστε το στοιχείο σιγαστήρα (βλ. την ενότητα “Συναρμολόγηση περιβλήματος”).
	Το φίλτρο εισόδου έχει βουλώσει. Καθαρίστε το φίλτρο εισόδου με κατάλληλο, καθαρό διάλυμα καθαρισμού. Αν το φίλτρο δεν μπορεί να καθαριστεί, αντικαταστήστε το.
	Ένα ή περισσότερα φθαρμένα ή χαλασμένα πτερύγια. Τοποθετήστε ένα ολόκληρο σετ νέων πτερυγίων (για τη σωστή λειτουργία, όλα τα πτερύγια πρέπει να αντικαθίστανται μαζί). Επαλείψτε όλα τα πτερύγια με ποιοτικό λάδι πνευματικών εργαλείων. Βλ. “Αποσυναρμολόγηση κινητήρα” και “Συναρμολόγηση κινητήρα”.
	Εσωτερική διαρροή αέρα στο περίβλημα του κινητήρα, που υποδηλώνεται από ανε-βασμένη κατανάλωση αέρα και μειωμένη ταχύτητα. Ελέγξτε ότι ο κινητήρας είναι ευθυγραμμισμένος σωστά και ότι ο δακτύλιος ασφάλισης εδράζει σωστά. Ελέγξτε μήπως ο δακτύλιος Ο στην εγκοτιή του δακτυλίου ασφάλισης παρουσιάζει ζημιά. Εξαγάγετε το συγκρότημα του κινητήρα και επανατοποθετήστε το. Βλ. “Αποσυναρμολόγηση κινητήρα” και “Συναρμολόγηση κινητήρα”.
	Φθαρμένα εξαρτήματα κινητήρα Εκτελέστε γενική επισκευή του κινητήρα. Επικοινωνήστε με εξουσιοδοτημένο κέντρο σέρβις Mirka.
	Φθαρμένα ή χαλασμένα ρουλεμάν ατράκτου. Αντικαταστήστε τα φθαρμένα ή χαλασμένα ρουλεμάν. Βλ. “Αποσυναρμολόγηση εξισορροπητή άξονα και ατράκτου” και “Συναρμολόγηση ρουλεμάν ατράκτου, AirSHIELDTM και εξισορροπητή άξονα”.
Διαρροή αέρα από τον αυξομειωτή στροφών και/ή το στέλεχος βαλβίδας.	Λερωμένο, σπασμένο ή λυγισμένο ελατήριο βαλβίδας, βαλβίδα ή έδρα βαλβίδας. Αποσυναρμολογήστε, επιθεωρήστε και αντικαταστήστε φθαρμένα ή χαλασμένα τεμάχια. Βλ. τα βήματα 14 και 15 στην ενότητα “Αποσυναρμολόγηση περιβλήματος” και το βήμα 13 στην ενότητα “Συναρμολόγηση περιβλήματος”.
Δονήσεις/ακανόνιστη λει-τουργία.	Εσφαλμένο πέλμα. Χρησιμοποιείτε μόνο πέλματα κατάλληλου για το μηχάνημα μεγέθους και βάρους.
	Προσθήκη συνδετικού πέλματος ή άλλου υλικού. Χρησιμοποιείτε μόνο μέσα τριψίματος και/ή συνδε-τικά κατάλληλα για το μηχάνημα. Μην στερεώνετε τίπτοτα στην επιφάνεια πέλματος του στιλβωτή που δεν έχει σχεδιαστεί ειδικά για χρήση με το πέλμα και το στιλβωτή.
	Ακατάλληλη λίπανση ή συσσώρευση ξένων σωμάτων. Αποσυναρμολογήστε το στιλβωτή και καθαρίστε με κατάλληλο διάλυμα καθαρισμού. Συναρμολογήστε το στιλβωτή. (Βλ. “Εγχειρίδιο σέρβις”.)
	Φθαρμένα ή χαλασμένα ρουλεμάν κινητή-ρα, εμπρός ή πίσω. Αντικαταστήστε τα φθαρμένα ή χαλασμένα ρουλεμάν. Βλ. “Αποσυναρμολόγηση κινητήρα” και “Συναρμολόγηση κινητήρα”.

Σημείωση: Όλα τα τμήματα στα οποία γίνεται παραπομπή στη στήλη “Λύση” βρίσκονται στο τέλος του εγχειριδίου στην ενότητα “Οδηγίες σέρβις”
