用户手册 RP2 300NV Mirka

符合性声明KWH Mirka Ltd.66850 Jeppo, Finland根据我们的唯一责任声明,产品77毫米(3英寸)3,000转/分钟旋转式抛光机(特定型号,请参见“产品配置/规格”表)(与此声明相关)符合以下标准或其他规范性文件EN ISO 15744:2008。遵循89/392/EEC以及91/368/EEC和93/44/EEC 93/68/EEC修订指令和强化指令2006/42/EC的条款。Jeppo 30.03.2015MIRKA签发地和签发日期 公司Stefan Sjöberg,首席执行官
操作说明包括——请阅读并遵守、工具的正确使用、工作站、工具维护、操作说明、产品配置/规格参数、零件页面、零件清单、抛光机备件套件、故障排除指南		重要信息在安装、操作、维护或维修该工具之前,请仔细阅读该说明。将这些说明保存在安全且方便取用的位置。
制造商/供应商KWH Mirka Ltd.66850 Jeppo, Finland电话:[phone]传真:-358 20 760 2290		所需的人员安全装备护目镜 呼吸口罩安全手套 听力保护装置
建议的空气管路尺寸——最小10毫米 3/8英寸	建议的最大软管长度8米 25英尺		气压最大工作压力 6.2 bar 90 psig建议最小 无 无

请阅读并遵守

1) 一般工业安全与健康法规，Part 1910, OSHA 2206, 提供方：Superintendent of Documents; Government Printing Office; Washington DC 20402
2) 便携式(动工具安全条例, ANST B186.1 提供方: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3）州与地方法规。

正确使用工具

本抛光机专为使用专用研磨砂纸对所有类型的材料进行抛光而设计，包括金属、木材、石材、塑料等。在没有咨询制造商或其授权供应商的情况下，不得将本抛光机用于指定用途以外的其他用途。切勿使用工作速度低于3,000转/分钟空载速度的磨盘。

工作站

本工具可作为手持工具使用。始终建议站在牢固地面上时使用本工具。它可用于任何位置，但是在使用之前，操作者必须位于稳固的位置，有一个坚实的抓地力和立足点，并且要注意抛光机会产生扭矩反作用力。参见“操作说明”部分。

工具维护

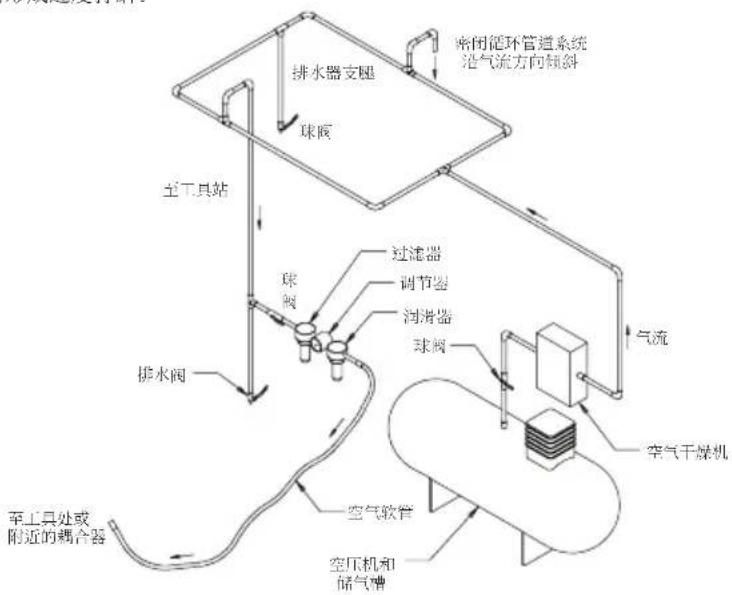

使用干净且经过润滑的气源，木工具在操纵杆完全压下的情况下运行时，在工具处测得的气压需达到6.2 bar（90 psig）。建议使用经过认可的10毫米（3/8英寸）×8米（25英尺）最大长度空气管路。建议按照图1所示将工具连接到气源。

不要在没有采用易于操控的气源开关的情况下将工具连接到空气管路系统。该气源应进行润滑。强烈建议按照图1所示的方法来连接空气过滤器、调节器和润滑器（FRL），这样才能向工具提供干净、经过润滑且具有恰当压力的空气。有关这些设备的详细信息，请咨询您的供应商。如果没有使用这些气源处理设备，那么应进行手动加油润滑。

要手动加油润滑，请断开空气软管，然后滴2到3滴适用的气动马达润滑油（例如Fuji Kosan FK-20、Mobil ALMO 525或Shell TORCULA®32）到机器的软管接头（进(11)。重新将本工具连接到气源，然后缓慢运转工具数秒钟，让润滑油充分润滑工具。如果频繁使用工具，那么每天都要对其进行润滑，或者在工具速度变慢或功率降低时润滑工具。

建议在本工具运行时将工具的气压保持在 6.2 bar (90 psig)。本工具可以在气压偏低的情况下运行，但是绝不能超过 6.2 bar (90 psig)。

操作说明

1) 在使用本工具之前请阅读所有说明。所有操作员都必须经过全面的工具使用培训，并且了解这些安全规则。所有维护和修理工作都必须由经过培训的人员进行。
2) 确保工具与气源断开。选择适当的研磨砂纸并将其固定在磨盘上。注意要将砂纸放在磨盘的中间。
3) 在使用木工具时，必须佩戴适当的安全装备。
4) 在进行打磨时，必须先把工具放在加工件上，然后再启动工具。必须先把工具从加工件表面移开，然后再停止。这将防止工具在加工件表面形成过度打磨。
5) 在安装、调节或取下磨料或磨盘之前，必须断开抛光机的气源。
6) 必须使用牢固的立足点和 / 或位置，并了解抛光机产生的扭矩反作用力。
7) 只使用正确的备件。
8) 必须确保要进行打磨的材料牢牢固定，防止其移动。
9) 定期检查软管和接头是否有磨损。拿起工具时，切勿拿着软管部分；在拿起连接至气源的工具时，必须小心谨慎，防止工具启动。
10）不得超过最大建议气压。使用建议的安全装备。
11）本工具不绝缘。在可能接触到带电设备、天然气管道、水管等时，切勿使用。在操作之前检查操作区域。
12）注意要避免使衣服、领带、头发、清洁抹布等与木工具的转动部件缠绕在一起。
一旦缠绕在一起，将会导致身体被拉向工作台和机器的转动部件移动零件，这种情况极其危险。
13）在使用期间保持手远离旋转磨盘。
14）如果本工具出现故障，请立即停止使用并进行检修和维修。
15）在未采取预防措施的情况下，切勿允许工具空转，以保护人员或物体不会因磨料或磨盘脱落而受伤害。

产品配置 / 规格参数：3,000 转/分钟旋转式抛光机

吸尘类型	磨量尺寸毫米(英寸)	型号	产品净重千克(磅)	高度 毫米(英寸)	长度 毫米(英寸)	*噪声等级dBA	功率(马力)	耗气量 lpm(scfm)	*振动级 m/s^2	*不确定度 Km/ s^2
不吸尘 77	(3) RP2-300	NV 0.96 (2.1)		113.6(4.47)	245.9 (9.68)	85	209 (0.28)	481 (17)	1.2 0.6

规格如有变更，恕不另行通知。

*表中所列值来自根据所述法规和标准进行的实验室测试，并不足以进行风险评估。在特定工作场所中测得的值可能比声明的值要大。实际接触值和个人受到的风险或伤害等级在各种情况下都不同，具体取决于周围的环境、个人工作的方式、加工的特定材料、工作站设计以及用户的接触时间和身体状况。对于使用声明值而不是实际接触值来对个人风险进行评估而导致的后果，KWH Mirka, Ltd. 将不承担任何责任。

更多职业健康和安全信息可在以下网站获取：

https://osha.europa.eu/en（欧洲）

http://www.osha.gov（美国）

故障排除指南

故障征兆 可能的原因	解决方法
功率和/或空载速度较低。	气压不足。 在工具以空载速度运行时,检查	抛光机进气口的空气管路压力。它必须是 6.2 bar (90 psig/620 kPa)。
	消声器堵住。 请参见“外壳拆卸”一节,了	解如何取下消声器。消声器可以使用干净、适当的清洁用品反向冲洗,直到所有污染物和阻塞物都被清除。如果消声器无法适当清洗,则更换它。更换消声器组件(参见“外壳组装”一节)。
	进气滤网堵住。 使用干净、适当的清洁用品	清洁进气滤网。如果滤网无法清洗,则更换它。
	一个或多个叶片磨损或损坏。 安装一整套新	叶片(所有叶片都必须更换,以保证正常操作)。为所有叶片涂抹上优质的气动工具润滑油。请参见“马达拆卸”和“马达组装”。
	高于正常气耗量,低于正常速度时,表示电机外壳出现内部漏气情况。	检查马达部件是否正确组装,密封锁环是否适当拧紧。检查密封圈槽中的 0 型环是否损坏。拆下马达组件并重新安装。请参见“马达拆卸”和“马达组装”。
	马达零件磨损。 彻底检修马达部件。联系 Mirka 授权服务中心。
	磨盘轴承磨损或损坏。 更换磨损或损坏的轴	承。请参见“偏摆平衡块和磨盘轴拆卸”和“磨盘轴承、AirSHIELD ^TM 偏摆平衡块组装”。
速度调节装置和 / 或进气阀漏气。	阀簧、阀门或阀座受到污染、损坏或弯曲。	拆卸、检查并更换磨损或损坏的零件。请参见“外壳拆卸”第 14 和第 15 步及“外壳组装”第 13 步。
振动/难以操控。	磨盘使用不当。 仅可使用针对本机设计的磨	盘尺寸和重量。
	使用中间软垫或其他材料。 仅使用针对本机	设计的砂纸和/或中间软垫。切勿将任何非专用产品连接到抛光机磨盘上。
	润滑不当或异物堆积。 拆开抛光机,并用适	当的方法进行清洁。组装抛光机。(请参见“维修手册”。)
	马达上/下端盖轴承磨损或损坏。 更换磨损或	损坏的轴承。请参见“马达拆卸”和“马达组装”。

注意：在“解决方法”中提及的所有章节都在“维修说明”手册的结尾部分
