用户手册 RP 300NV Mirka

符合性声明KWH Mirka Ltd.66850 Jeppo, Finland根据我们的唯一责任声明,产品77毫米(3英寸)3,000rpm旋转式抛光机(特定型号,请参见“产品配置/规格”表)(与此声明相关)符合以下标准或其他规范性文件:EN ISO 15744:2008。遵循89/392/EEC以及91/368/EEC、93/44/EEC和93/68/EEC修订指令和强化指令2006/42/EC的条款。Jeppo 06.04.2016MIRKA
发出地点和日期 公司Stefan Sjöberg, CEO
操作员说明包括-请阅读并遵守、正确使用工具、工作站、维修工具、操作说明、产品配置/规格表、零件页面、零件清单、备件套件、故障排除指南		重要信息在安装、操作、维护或维修该工具之前,请仔细阅读这些说明。将这些说明保存在安全且方便取用的位置。
制造商/供应商KWH Mirka Ltd.66850 Jeppo芬兰电话:[phone]传真:[phone]		所需的人员安全设备安全眼镜 呼吸面罩安全手套 听力保护装置
建议的空气管路尺寸-最小10毫米 3/8英寸	建议的最大软管长度8米 25英尺		气压最大工作压力 6.2 bar 90 psig建议最小 不适用 不适用

请阅读并遵守

1) 一般工业安全与健康法规，Part 1910, OSHA 2206, 提供方：Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) 便携式气动工具安全条例，ANSI B186.1 提供方：American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3）州与地方法规。

正确使用工具

本抛光机专为使用专用砂轮对所有类型的材料进行抛光而设计，包括金属、木材、石材、塑料等。在没有咨询制造商或其授权供应商的情况下，不得将本抛光机用于指定用途以外的其他用途。切勿使用工作速度低于3,000 rpm空载速度的备用磨盘。

工作站

本工具可作为手持工具使用。始终建议站在牢固地面上时使用本工具。它可用于任何位置，但是在使用之前，操作者必须位于稳固的位置，有一个坚实的抓地力和立足点，并且要注意砂磨机会产生扭矩反作用。参见“操作说明”部分。

维修工具

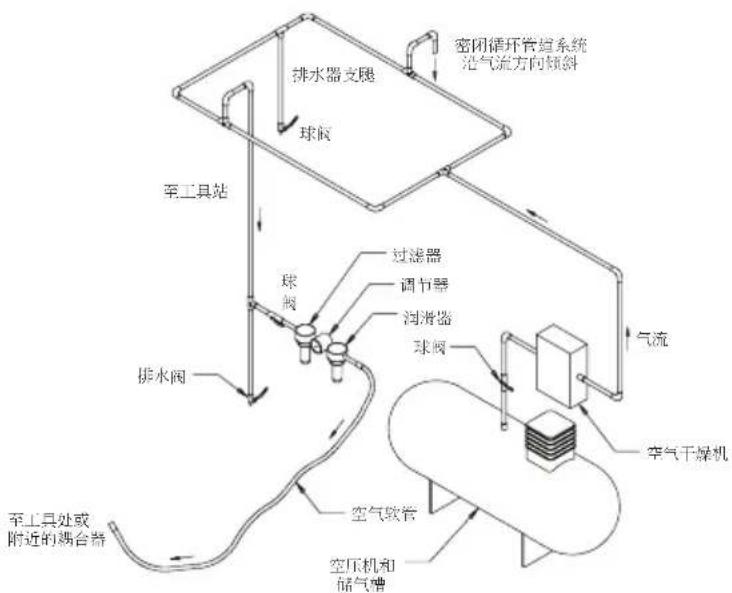

使用干净且经过润滑的气源，木工具在操纵杆完全压下的情况下运行时，在工具处测得的气压需达到6.2 bar（90 psig）。建议使用经过认可的10毫米（3/8英寸）×8米（25英尺）最大长度空气管路。建议按照图1所示将工具连接到气源。

请勿在没有采用易于触及和操作的空气切断阀的情况下将工具连接到空气管路系统。该气源应进行润滑。强烈建议按照图1所示的方法来连接空气过滤器、调节器和润滑器（FRL），这样才能向工具提供干净、经过润滑且具有正确压力的空气。有关这些设备的详细信息，请咨询您的供应商。如果没有使用这些设备，那么应手动润滑工具。

要手动润滑工具，请断开空气软管，然后滴2到3滴适用的气动马达润滑油（例如Fuji Kosan FK-20、Mobil ALMO 525或Shell TORCULA®32）到机器的软管接头（进气口）。重新将本工具连接到气源，然后缓慢运转工具数秒钟，让空气推动油循环。如果频繁使用工具，那么每天都要对其进行润滑，或者在工具速度变慢或功率降低时润滑工具。

建议在本工具运行时将工具的气压保持在 6.2 bar (90 psig)。本工具可以在较低的气压下运行，但是绝不能超过 6.2 bar (90 psig)。

操作说明

1) 在使用本工具之前请阅读所有说明。所有操作员都必须经过全面的工具使用培训，并且了解这些安全规则。所有维修和修理工作都必须由经过培训的人员进行。
2) 确保工具与气源断开。选择适当的砂轮并将其固定在磨盘上。注意要将磨料放在磨盘的中间。
3) 使用本工具时，必须按要求佩戴所需的安全设备。
4) 在进行砂磨时，必须把工具放在工作台上，然后再启动工具。必须先把工具拿下工作台，然后再停止。这将防止工作台因磨料的多余速度而遭到刨削。
5) 在安装、调节或取下磨料或磨盘之前，必须断开抛光机的气源。
6) 必须使用牢固的立足点和 / 或位置，并了解磨光机产生的扭矩反作用。
7) 只使用正确的备件。
8) 必须确保要进行砂磨的材料牢牢固定，防止其移动。
9) 定期检查软管和接头是否有磨损。拿起工具时，切勿拿着软管部分；在拿起连接至气源的工具时，必须小心谨慎，防止工具启动。
10）不得超过最大建议气压。使用建议的安全设备。
11）本工具没有电气绝缘。在可能接触到带电设备、天然气管道、水管等时，切勿使用。操作之前请检查作业区域。
12）注意要避免使衣服、领带、头发、清洁抹布等与本工具的移动零件缠绕在一起。如果缠绕在一起，将导致身体被拉向工作台和机器的移动零件，这样就会非常危险。
13）在使用期间保持手远离旋转磨盘。
14）如果本工具有故障的迹象，请立即停止使用并安排检修和维修。
15）在未采取预防措施的情况下，切勿允许工具空载，以保护任何人或物体不会因磨料或磨盘打滑而受影响。

图1

产品配置 / 规格：3,000 rpm 旋转式抛光机

吸尘类型	磨盘尺寸毫米(英寸)	型号	产品净重千克(磅)	高度毫米(英寸)	长度毫米(英寸)	功率(马力)	耗气量 LPM(scfm)	*噪声等级dBA	*振动级 m/s^2	*不确定度 K m/s^2
非吸尘	77 毫米(3 英寸)	RP-300NV	0.55(1.20)	89.0(3.50)	124.0(4.88)	209(0.28)	481 (17) 81	1.4 0.7

规格如有变更，恕不另行通知。

*表中所列值采自遵循所述法规和标准进行的实验室测试，并不足以进行风险评估。在特定工作场所中测得的值可能比声明的值要大。实际接触值和个人受到的风险或伤害等级在每种情况下都不同，具体取决于周围的环境、个人工作的方式、加工的特定材料、工作站设计以及用户的接触时间和身体状况。对于使用声明值而不是实际接触值来对个人风险进行评估而导致的后果，KWH Mirka, Ltd. 将不承担任何责任。

更多职业健康和安全信息，请参见以下网站：

https://osha.europa.eu/cn（欧洲）

http://www.osha.gov (美国)

故障排除指南

症状 可能的原因	解决方案
功率和/或空载速度较低。	气压不足 在工具以空载速度运行时,检查抛光机进气口的空气管路压力。它必须是 6.2 Bar (90 psig/620 kPa)。
	消声器堵住。请参见“外壳拆卸”一节,了解如何取下消声器。消声器可以使用干净、适当的洗涤液反向冲洗,直到所有污染物和阻塞物都被清除。如果消声器无法适当清洗,则应更换。
	进气滤网堵住。使用干净、适当的洗涤液清洁进气滤网。如果滤网无法洗净,请更换。
	一个或多个叶片磨损或损坏 安装一整套新叶片(所有叶片都必须更换,以保证正常操作)。为所有叶片涂抹上优质的气动工具油。
	高于正常气耗量,低于正常速度时,表示电机外壳出现内部漏气情况。	检查电机是否适当对齐,密封圈是否适当接合。检查密封圈槽中的 0 型环是否损坏。拆下电机组件并重新安装。
	电机零件磨损。彻底检修电机。联系 Mirka	授权服务中心。
	主轴轴承磨损或损坏 更换磨损或损坏的轴承。
速度控制装置和 / 或阀杆漏气。	阀簧、阀门或阀座受到污染、损坏或弯曲。	拆卸、检查并更换磨损或损坏的零件。
振动/加工粗糙。	磨盘使用不当。仅可使用针对本机设计的磨盘尺寸和重量。
	添加了接头磨盘或其他材料。仅使用针对本机设计的磨料和/或接头。切勿将任何非专用于磨盘和抛光机之物连接到抛光机磨盘底面上。
	润滑不当或异物堆积。拆开抛光机,并用适当的洗涤液清洁。重新组装抛光机。
	后或前电机轴承磨损或损坏 更换磨损或损坏的轴承。
