KÄYTTÖOHJE RP 300NV Mirka

fi Käyttöohjeet 39-42

VaatimustenmukaisuusvakuutusOy KWH Mirka AbFIN-66850 JepuaVakuutamme omalla vastuullamme, että tuote 77 mm:n (3") Pyörivä Kiillotuskone kiillotuskone, pyörimisnopeus 3.000 k/min (ks. mallikohtainen taulukko "Tuotteen kokoonpano/Tekniset tiedot"), jota tämä vakuutus koskee, täyttää seuraavien standardien tai muiden määräysten vaatimukset: EN ISO 15744:2008. Direktiivin 89/392/ETY direktiiveissä 91/368/ETY, 93/44/ETY ja 93/68/ETY säädettyjen lisäysten sekä konsolidoidun direktiivin 2006/42/EY ehtojen mukaisesti.Jeppo 06.04.2016 MIRKA
Paikka ja aika Yritys Stefan Sjöberg, toimitusjohtaja
KäyttöohjeetSisältö – Lue ja noudata, Koneen oikea käyttö, Työasennot, Koneen käyttöönotto, Käyttöohjeet, Tuotteen kokoonpano/Tekniset tiedot, Koneen osat, Osaluettelo, Varaosasarjat, Vianetsintäohjeet		TärkeääLue nämä ohjeet huolellisesti ennen tämän koneen asennusta, käyttöä, huoltoa tai korjausta. Säilytä nämä ohjeet hyvin saata-villa turvallisessa paikassa.
Valmistaja/ToimittajaOy KWH Mirka AbFIN-66850 JepuaSuomiPuh: 020-760 2111Fax: [phone]		Vaadittavat henkilönsuojaimetSuojalasit HengityksensuojainSuojakäsineet Kuulonsuojaimet
Suositeltava ilmalet-kun koko – vähintään10 mm 3/8"	Suositeltava letkun enim-mäispituus8 metriä 25 jalkaa		IlmanpaineEnimmäistyöpaine 6,2 baria 90 psigSuositeltu vähimmäistyöpaine Ei saatavilla Ei saatavilla

Lue ja noudata

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206. Tilausosoite: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B186.1. Tilausosoite: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Kansalliset ja paikalliset määräykset

Koneen oikea käyttö

Tämä kiillotuskone on suunniteltu käytettäväksi kaikentyyppisen materiaalin, kuten metallin, puun, kiven, muovin jne. kiillotukseen kyseiseen tarkoitukseen suunniteltua hiomatuotetta käyttäen. Älä käytä tätä kiillotuskonetta mihinkään muuhun kuin edellä määriteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuuttaman kauppiaan kanssa. Älä käytä alustalloja, joiden työstönopeus on alle 3.000 k/min.

Työasennot

Kone on tarkoitettu kädessä pidettäväksi työkaluksi. Konetta käytettäessä on aina suositeltavaa seisoa tukevalla alustalla. Kone voi käytettäessä olla missä asennossa tahansa edellyttäen, että käyttäjä seisoo tukevassa, tasapainoisessa asennossa, pitää koneesta varmalla otteella ja on tietoinen siitä, että kone voi kehittää yllättäviä ja voimakkaita vääntöliikkeitä (reaktiivinen vääntömomentti). Katso kohta "Käyttöohjeet".

Koneen käyttöönotto

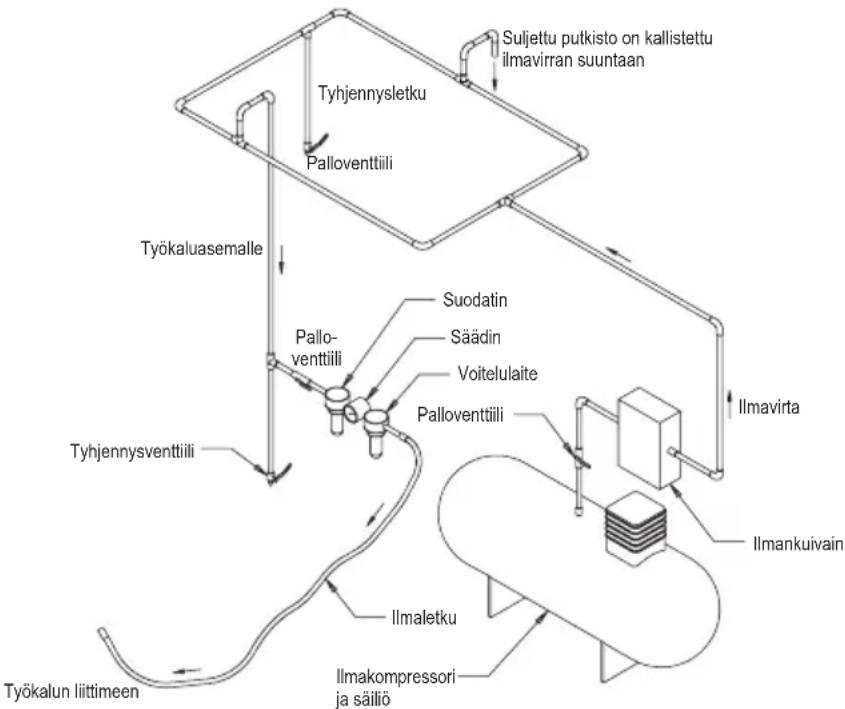

Käytä puhdasta, voideltua paineilmaa, jolla saadaan koneeseen mitattu 6,2 barin (90 psig) ilmanpaine koneen käydessä käynnistysvipu täysin alas painettuna. Suosittelemme käytettäväksi hyväksyttyä paineilmaletkua, jonka halkaisija on 10 mm (3/8") ja pituus enintään 8 m (25 jalkaa). Kone on suositeltavaa kytkeä paineilmalaitteeseen kuvan 1 mukaisesti.

Älä kytke konetta paineilmajärjestelmään ilman helppokäyttöistä hyvin käsillä olevaa sulkuventtiliä. Konetta on käytettävä voidellulla paineilmalla. Erittäin suositeltavaa on käyttää suodatin/säädin/voiteluyksikköä (FRL) kuvan 1 osoittamalla tavalla niin, että koneeseen saadaan puhdasta, voideltua paineilmaa oikealla paineella. Yksityiskohtaista tietoa suositeltavista yksiköistä saat jälleenmyyjiltämme. Jos voiteluyksikköä ei käytetä, kone on voideltava käsin.

Voidellaksesi koneen käsin irrota paineilmaletku ja tipauta letkun päähän (tuloliitäntään) 2-3 tippaa koneeseen sopivaa paineilma-moottorin voiteluöljyä, esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32. Kytke kone uudelleen paineilmasyöttöön ja käytä sitä pienillä kierroksilla muutaman sekunnin ajan öljyn kierrättämiseksi. Jos konetta käytetään usein, toista voitelu päivittäin tai voitele se, jos kone alkaa käydä hitaammin tai menettää tehoaan.

Suositeltava ilmanpaine konetta käytettäessä on 6,2 baria (90 psig). Konetta voidaan käyttää pienemmälläkin paineella, mutta ei koskaan yli 6,2 barilla (90 psig).

Käyttöohjeet

1) Lue kaikki ohjeet ennen koneen käyttöä. Kaikkien konetta käyttävien on osattava käyttää konetta ja tunnettava nämä turvamääräykset. Kaikki huolto- ja korjaustyöt on annettava koulutetun henkilöstön tehtäväksi.

2) Varmista, että kone on kytketty irti paineilmalaitteesta. Valitse sopiva hiomatuote ja kiinnitä se pitävästi alustallaan. Keskitä hiomatuote huolellisesti alustallalle.

3) Käytä aina vaadittuja turvavarusteita käyttäessäsi tätä konetta.

4) Aseta kone aina hiottavan pinnan päälle ennen käynnistämistä. Nosta kone aina pois hiottavalta pinnalta ennen pysäyttämistä. Tämä estää syvien urien muodostumisen pintaan hiomatuotteen suuren nopeuden vuoksi.

5) Irrota paineilmaletku kiillotuskoneesta aina ennen hiomatuotteen tai alustallan kiinnitystä, säätämistä tai irrotusta.

6) Seiso aina tukevassa asennossa konetta käyttäessäsi ja varaudu voimakkaisiin vääntöliikkeisiin, joita kone voi kehittää.

7) Käytä vain oikeita varaosia.

8) Varmista aina, että hiottava materiaali on kiinnitetty kunnolla paikoilleen niin, että se ei pääse liikkumaan työstettäessä.

9) Tarkasta säännöllisesti ilmaletkun ja liitinten mahdolliset kulumiset. Älä kanna konetta letkusta. Varmista aina, ettei kone pääse käynnistymään, kun kannat sitä paineilmasyöttö kytkettynä.

10) Älä ylitä suositeltua enimmäisilmanpainetta. Käytä turvavarusteita suositusten mukaisesti.

11) Kone ei ole sähköeristetty. Älä siis käytä sitä paikoissa, missä on mahdollisuus joutua kosketuksiin sähkövirran, kaasuputkien, vesiputkien jne. kanssa. Tarkista työalue ennen työn aloittamista.

12) Pidä vaatteet, solmiot, hiukset, puhdistusrievut jne. loitolla koneen liikkuvista osista. Koneeseen tarttuessaan ne vetävät käyttäjää kohti työstettävää kohdetta ja koneen liikkuvia osia, mikä voi olla hyvin vaarallista.

13) Pidä kädet etäällä pyörivästä tallasta käytön aikana.

14) Jos koneessa ilmenee toimintahäiriö, poista kone välittömästi käytöstä ja toimita se huollettavaksi ja/tai korjattavaksi.

15) Ole varovainen käyttäessä konetta tyhjäkäynnillä estääksesi henkilö- tai esinevahingot, jos hiomatuote tai alustalla irtoaa koneesta.

Kuva 1

Tuotteen kokoonpano/Tekniset tiedot: 3.000 rpm Pyörivä Kiillotuskone

Pölyn-poisto	Alustallan koko mm (")	Mallinu-mero	Tuotteen netto-paino kg (paunaa)	Kor-keus mm (")	Pituus mm (")	Teho (hv)	Ilmanku-lutus LPM (scfm)	*Ääni-taso dBA	*Täri-nätaso m/s2	*Epävar-muus K m/s2
Ei pölyn-poistoa	77 mm (3")	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot on saatu laboratoriokokeista ilmoitettujen sääntöjen ja standardien mukaisesti eivätkä ne ole riittäviä riskien arviointiin. Tietyllä työpaikalla mitatut arvot voivat olla ilmoitettuja mittausarvoja korkeammat. Todelliset altistumisarvot sekä yksittäiselle henkilölle aiheutuvan riskin tai koetun haitan määrä riippuvat kulloisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Oy KWH Mirka Ab:tä ei voida pitää vastuussa seurauksista, jos yksilölliseen riskinarviointiin käytetään ilmoitettuja arvoja todellisten altistumisarvojen sijasta.

Lisää työsuojelu- ja työturvallisuustietoja on saatavissa seuraavilta web-sivustoilta:

https://osha.europa.eu/en (Eurooppa)

http://www.osha.gov (USA)

Vianetsintäohjeet

Ongelma Mahdollinen	syy Toimenpide
Alhainen teho ja/tai pyöri-misnopeus	Riittämätön ilmanpaine Tarkista syöttöpaine	kiillotuskoneen tuloliitännästä,kun kone käy tyhjäkäyntiä. Sen on oltava 6,2 baria (90 psig/620 kPa).
	Tukkeutuneet äänenvaimentimet Katso ään	envaimentimen irrotusohjeet kohdasta "Kotelon purkaminen". Äänenvaimennin voidaan puh-distaa huuhtelemalla sitä sopivassa puhtaassa pesu-liuoksessa, kunnes kaikki saasteet ja tukkeumat on poistettu. Jos äänenvaimenninta ei saa täysin puhtaaksi, se on vaihdettava uuteen.
	Tukkeutunut tuloilmasuodatin Puhdista tuloil	masuodatin sopivalla, puhtaalla pesu-liuoksella. Jos suodatin ei puhdistu, vaihda se uuteen.
	Lamellisiivistä yksi tai useampi kulunut tai katkennut	Asenna täydellinen sarja uusia lamellisiipiä (jotta kone toimisi kunnolla, kaikki siivet on vaihdettava). Sivele kaikki siivet korkealaatuisella paineilmatyöka-luille tarkoitetulla öljyllä.
	Moottorikotelossa sisäinen ilmavuoto, joka ilmenee normaalia runsaampana ilman-kulutuksena tai normaalia hitaampana nopeutena.	Tarkasta moottorin sovitus ja lukkorenkaan kiinnitys. Tarkasta, onko lukkorenkaan urassa oleva O-rengas vaurioitunut. Irrota moottorikokoonpano ja asenna se uudelleen paikoilleen.
	Kuluneet moottorin osat Huollata moottori.	Ota yhteys Mirkan valtuuttamaan huoltoliikkeeseen.
	Kuluneet tai katkenneet karalaakerit Vaihda	kuluneet tai katkenneet laakerit.
Ilmavuoto nopeudensäätimes-tä ja/tai venttiilin karasta	Likainen, vioittunut tai taipunut venttiilin jousi, venttiili tai venttiilin istukka.	Pura, tarkasta ja vaihda kuluneet tai vioittuneet osat.
Tärinä/epätasainen toiminta	Väärä alustalla Käytä vain koneeseen tarkoitettua tallakokoja ja -painoja.
	Väärä välilaippa tai muu materiaali.	Käytä vain koneeseen tarkoitettua hiomapyöröä ja/ tai välilaippaa. Älä kiinnitä alustallaan mitään, mitä ei ole erityisesti tarkoitettu käytettäväksi kyseisen kiillotuskoneen ja alustallan kanssa.
	Virheellinen voitelu tai karstan muodos-tuminen	Pura kiillotuskone ja puhdista osat sopivalla puhdis-tusliuoksella. Kokoa kiillotuskone.
	Kuluneet tai katkenneet takimmaiset tai etummaiset moottorilaakerit	Vaihda kuluneet tai katkenneet laakerit.
