LIETOŠANAS INSTRUKCIJA RP 300NV Mirka

Atbilstības deklarācijaKWH Mirka Ltd.66850 Jeppo, Somijavienīgi uz savu atbildību apliecina, ka 77 mm (3 collu) 3 000 apgr./min rotācijas pulēšanas mašīna (konkrēto modeli skatiet tabulā “Izstrādājumakonfigurācija/tehniskie dati”), uz kuru attiecas šī deklarācija, atbilst šādu standartu vai citu normatīvo dokumentu prasībām: EN ISO 15744:2008.Atbilstība ir noteikta saskaņā ar Direktīvas 89/392/EEK prasībām, ŋemot vērā Direktīvās 91/368/EEK, 93/44/EEK un 93/68/EEK ietvertos labojumus,un konsolidētās Direktīvas 2006/42/EK prasībām.
Jeppo 06.04.2016	MIRKA
Izdošanas vieta un datums Uznēmums Stefans Šēbergs (Stefan Sjöberg), uznēmuma vadītājs
Lietotāja instrukcijaIetvertās sadalas: “Obligāti ievērojamie noteikumi”, “Instrumenta pareiza lietošana”, “Darba vietas”, “Instrumenta ekspluatācijas sākšana”, “Lietošanas norādījumi”, “Izstrādājumakonfigurācija/tehniskie dati”, “Detaļu lapa”, “Detaļu saraksts”,“Rezerves daļu komplekti”, “Problēmu novēršanas norādījumi”.		Svarīga informācijaPirms instrumenta salikšanas,darbināšanas, apkopes vailabošanas rūpīgi izlasiet šo instrukciju. Glabājiet šo instrukciju drošā un viegli pieejamā vietā.
Ražotājs/piegādātājsKWH Mirka Ltd.66850 JeppoFinlandTālr.: [phone]Fakss: [phone]		Nepieciešamie individuālie aizsardzībaslīdzekļiAizsargbrilles RespiratoriAizsargcimdi Dzirdes aizsargierīces
leteicamais gaisa vadalielums — minimālais10 mm 3/8 collas	leteicamais maksimālaisšļūtenes garums8 metri 25 pēdas		Gaisa spiediensMaksimālais darba spiediens: 6,2 bāri 90 psigleteicamais minimālais spiediens: navattiecināms nav attiecināms

Obligāti ievērojamie noteikumi

1. Vispārīgi nozares noteikumi par drošību un veselību, 1910. dāļa, OSHA 2206, kurus var iegūt šeit: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2. Pärnēsājamo pneimatisko instrumentu drošības kodekss, ANSI B186.1, kuru var iegūt šeit: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3. Valsts un vietējie noteikumi.

Instrumenta pareiza lietošana

Šī pulēšanas mašīna ir paredzēta jebkura veida materiālu, tostarp metāla, koka, akmens, plastmasas un citu materiālu, apstrādei, izmantojot šim nolūkam paredzētu slīpmateriālu. Neizmantojiet šo pulēšanas mašīnu nekādam citam mērķim, izņemot norādīto, ja pirms tam neesat konsultējies ar ražotāju vai ražotāja pilnvaroto izplatītāju. Nelietojiet atbalsta paliktņus, kuru darba ātrums tukšgaitā ir mazāks par 3000 apgr./min.

Darba vietas

Instrumentu ir paredzēts lietot kā rokas instrumentu. Lietojot instrumentu, ir ieteicams stāvēt uz stabilas virsmas. Instrumentu var lietot jebkurā pozīcijā, taču pirms darba sākšanas lietotājam ir jānostājas drošā pozīcijā, cieši jāsatver instruments, jāieņem stabila stāja un jāsagatavojas slīpmašīnas radītā griezes momenta ietekmei. Skatiet sadaļu “Lietošanas norādījumi”.

Instrumenta ekspluatācijas sākšana

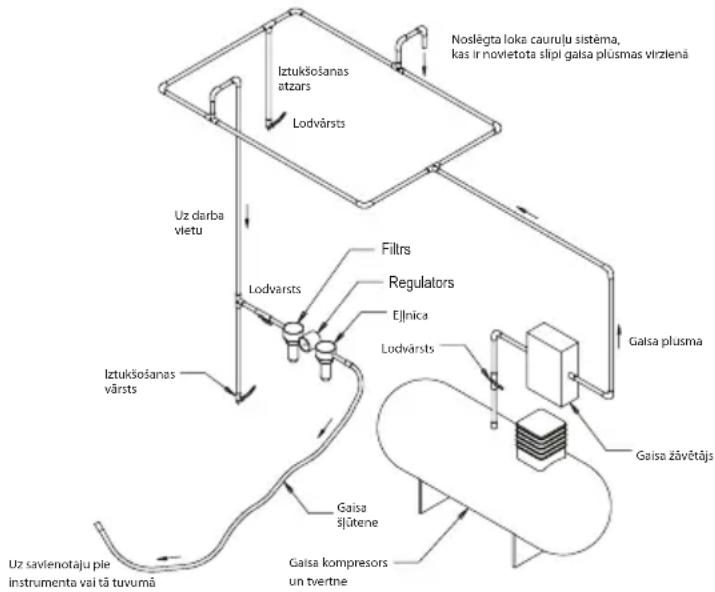

Lietojiet tīru, ieeļlotu gaisa padeves avotu, kas, darbinot instrumentu ar pilnu jaudu, nodrošina instrumentā 6,2 bāru (90 psig) gaisa spiedienu (mērīto). leteicams izmantot apstiprinātu 10 mm (3/8 collas) gaisa vadu, kura garums nepārsniedz 8 m (25 pēdas). Instrumentu ieteicams pievienot gaisa padeves avotam, kā tas ir redzams 1. attēlā.

Pirms instrumenta pievienošanas gaisa vada sistēmai noteikti uzstādiet viegli sasniedzamu un lietojamu gaisa padeves slēgvārstu. Gaisa padeves avots ir jāieeljo. Ir stingri ieteicams lietot gaisa filtru, regulatoru un eljotāju (FRL), kā tas ir redzams 1. attēlā, jo tādējādi rīkam tiek nodrošināta tīra un ieellota gaisa padeve, uzturot nepieciešamo spiedienu. Lai saņemtu papildinformāciju par šādu aprīkojumu, sazinieties ar piegādātāju. Ja šāds aprīkojums netiek lietots, instruments ir manuāli jāeljo.

Lai manuāli ieeļlotu instrumentu, atvienojiet gaisa vadu un iekārtas caurules savienotājā (ieplūdes atverē) iepiliniet 2 vai 3 pilienus piemērotas pneimatiskā motora ellas, piemēram, Fuji Kosan FK-20, Mobil ALMO 525 vai Shell TORCULA® 32. Atkārtoti pievienojiet instrumentu gaisa padeves avotam un dažas sekundes darbiniet instrumentu ar mazu darbības ātrumu, lai ar gaisa plūsmu izplatītu ellu sistēmā. Ja instruments tiek bieži lietots, eljojet to katru dienu vai tad, kad samazinās tā darbības ātrums vai pazeminās jauda.

Instrumenta darbības laikā ir ieteicams instrumentā nodrošināt 6,2 bāru (90 psig) gaisa spiedienu. Instrumentu var darbināt arī ar zemāku spiedienu, taču spiediens nekādā gadījumā nedrīkst pārsniegt 6,2 bārus (90 psig).

Lietošanas norādījumi

1. Pirms šī instrumenta lietošanas izlasiet visus norādījumus. Visiem lietotājiem ir pilnībā jāap-gūst instrumenta lietošana un jāiepazīstas ar šiem drošības noteikumiem. Visas apkopes un remonta darbības ir jāveic atbilstoši apmācītiem darbiniekiem.
2. Pärliecinieties, ka instruments ir atvienots no gaisa padeves avota. Izvēlieties piemērotu slīpmateriālu un piestipriniet to pie atbalsta paliktņa. Piestipriniet slīpmateriālu atbalsta paliktņa vidū.
3. Strādājot ar instrumentu, noteikti lietojiet nepieciešamo aizsargaprīkojumu.
4. Slīpējot iedarbiniet instrumentu tikai pēc tam, kad tas ir atbalstīts pret apstrādājamo virsmu. Pirms instrumenta apturēšanas noteikti noņemiet to no apstrādājamās virsmas. Tādējādi tiks novērsta virsmas saskrāpēšana slīpmateriāla pārmērīgi liela griešanās ātruma ietekmē.
5. Pirms slīpmateriāla vai atbalsta paliktņa uzstādīšanas, regulēšanas vai noņemšanas noteikti pārtrauciet gaisa padevi pulēšanas mašīnai.
6. Vienmēr ienemiet stabilu stāju un/vai pozīciju un sagatavojieties pulēšanas mašīnas radītā griezes momenta ietekmei.
7. Lietojiet tikai atbilstošas rezerves daļas.
8. Vienmēr nodrošiniet, lai slīpējamais materiāls būtu cieši nostiprināts un nekustētos.
9. Regulāri pārbaudiet, vai šļūtene un savienojumi nav nodiluši. Nesot instrumentu, nesatveriet to aiz šļūtenes, un, ja instrumentam ir pievienots gaisa padeves avots, uzmanieties, lai neiedarbinātu instrumentu.
10. Nepārsniedziet maksimālo ieteicamo gaisa spiedienu. Lietojiet aizsargaprīkojumu saskaņā ar ieteikumiem.
11. Instrumentam nav elektroizolācijas. Nelietojiet instrumentu, ja tas var saskarties ar spriegumam pieslēgtiem vadiem, gāzes caurulēm, ūdens caurulēm un citiem līdzīgiem objektiem. Pirms instrumenta lietošanas pārbaudiet darba zonu.
12. Uzmanieties, lai nepieļautu apgērba, saišu, matu, tīrīšanas lupatiņu un citu līdzīgu objektu iekeršanos kustīgajās daļās. leķeršanās izraisa ķermeņa paraušanu apstrādātā objekta un instrumenta kustīgo daļu virzienā, radot nopietnu apdraudējumu.
13. Lietošanas laikā netuviniet rokas rotējošajam paliktnim.
14. Ja konstatējat instrumenta darbības traucējumus, nekavējoties pārtrauciet instrumenta lietošanu un nododiet to apkopes un remonta veikšanai.
15. Nedarbiniet instrumentu tukšgaitā, ja nav veikti nepieciešamie piesardzības pasākumi personu vai objektu aizsardzībai pret aizmestu slīpmateriālu vai paliktni.

1. attēls

Izstrādājuma konfigurācija/tehniskie dati: 3 000 apgr./min rotācijas pulēšanas mašīna

Vaku-uma avota veids	Paliktņa izmērs (mm (collas))	Modela numurs	Izstrā-dājuma tīrsvars kg (mārci-ņas)	Augstums (mm (col-las))	Ga-rums (mm (col-las))	Jauda (vati (ZS))	Gaisa patē-riņš (l/min (standarta kubikpē-das/min))	*Trok-šņa līme-nis (dBA)	*Vib-rācijas līmenis (m/s2)	*Nepre-cizitātes vērtība K (m/s2)
Bez va-kuuma avota	77 mm (3 collas)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.
* Tabulā norādītās vērtības ir iegūtas, laboratorijas apstākļos veicot pārbaudes saskaņā ar norādītajiem kodeksiem un standartiem, tāpēc ar tām nepietiek riska novērtēšanai. Konkrētā darba vietā veikto mērījumu vērtības var būt lielākas par norādītajām vērtībām. Faktiskās iedarbības vērtības un riska vai kaitējuma līmenis, kuram tiek pakļauta persona, katrā situācijā ir atšķirīgi un ir atkarīgi no apkārtējās vides, personas rīcības, apstrādājamā materiāla, darba vietas iekārtojuma, kā arī lietotāja fiziskā stāvokļa un tā, cik ilgi lietotājs ir pakļauts troksnim un vibrācijai. Uzņēmums KWH Mirka, Ltd. neuzņemas atbildību par sekām, kuras izraisa personas riska novērtējums, pamatojo-ties uz norādītajām vērtībā, nevis faktiskajām iedarbības vērtībām.
Papildinformāciju par arodveselību un drošību var iegūt tālāk norādītajās vietnēs. https://osha.europa.eu/en(Eiropā) http://www.osha.gov (ASV)

Problēmu novēršanas norādījumi

Problēma lespējamais	cēlonis Risinājums
Maza jauda un/vai mazs darbī-bas ātrums tukšgaitā.	Nepietiekams gaisa spiediens. Pārbaudiet spiedienu gaisa vadā pie pulēšanas mašī-nas ieplūdes atveres, darbinot instrumentu tukšgaitā. Spiedienam ir jābūt 6,2 bāri (90 psig/620 kPa).
	Nosprostoti skaņas slāpētāji. Norādījumus par skaņas slāpētāja noņemšanu skatiet sadalā “Korpusa izjaukšana”. Skaņas slāpētāju var skalot ar tīru, piemērotu tīrīšanas līdzekli, līdz tiek iz-vadīti visi netīrumi no novērsts nosprostojums. Ja skaņas slāpētāju nevar atbilstoši iztīrīt, nomainiet to.
	Nosprostots ieplūdes atveres siets. Iztīriet ieplūdes atveres sietu ar tīru, piemērotu tīrīša-nas šķīdumu. Ja sietu nevar iztīrīt, nomainiet to.
	Viena vai vairākas nodilušas vai salūzušas lāpstīnas.	Uzstādiet pilnu jaunu lāpstīņu komplektu (lai nodro-šinātu pareizu darbību, ir jānomaina visas lāpstīnas). Ieeļjojiet visas lāpstīnas ar kvalitatīvu pneimatisko instrumentu ellu.
	lekšēja gaisa noplūde motora korpusā, par ko liecina paaugstināts gaisa patēriņš un samazināts darbības ātrums.	Pārbaudiet, vai ir pareizi novietots motors un nofik-sēts sprostgredzens. Pārbaudiet, vai gredzenveida blīve fiksācijas gredzena gropē nav bojāta. Izņemiet motora bloku un ievietojiet to atpakaj.
	Nodilušas motora daļas. Motora kapitālremonts. Sazinieties ar pilnvarotu Mirka apkopes centru.
	Nodiluši vai salūzuši vārpstas gultņi Nomainet nodilušos vai salūzušos gultņus.
Gaisa noplūde caur darbības ātruma kontroles ierīci un/vai vārsta kājiņu.	Netīra, salūzusi vai saliekusies vārsta atspere, vārsts vai vārsta ligzda.	Izjauciet ierīci, pārbaudiet daļas un nomainiet nodilu-šas vai bojātās daļas.
Vibrācija/nevienmērīga darbība.	Nepiemērota pamatne. Lietojiet tikai konkrētajai iekārtai piemērota izmēra un svara paliktņus.
	Pievienots apdares paliktnis vai cits materiāls.	Lietojiet tikai konkrētajai iekārtai paredzētos slīp-materiālus un/vai apdares paliktņus. Nepiestipriniet pulēšanas mašīnas paliktņa virsmai nekādas daļas vai materiālus, kas nav īpaši paredzēti lietošanai ar pamatni vai pulēšanas mašīnu.
	Nepareiza elļošana vai ārēju netīrumu uzkrāšanās.	Izjauciet pulēšanas mašīnu un iztīriet to, izmantojot piemērotu tīrīšanas šķīdumu. Samontējiet pulēšanas mašīnu.
	Nodiluši vai salūzuši aizmugurējie vai priekšējie motora gultņi.	Nomainiet nodilušos vai salūzušos gultņus.
