LIETOŠANAS INSTRUKCIJA AP 300NV Mirka

Atbilstības deklarācija

Mirka Ltd.

FI-66850 Jeppo, Somija,

vienīgi uz savu atbildību apliecina, ka Mirka® AP 300NV 3200 apgr./minpulēšanas mašīna (konkrēto modeli skatiet tabulā “Izstrādājuma konfigurācija/tehniskie dati”), uz kuru attiecas šī deklarācija, atbilst šādu standartu vai citu normativo dokumentu prasībām: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN 28927-3:2009. Atbilstība ir noteikta saskaņa ar direktīvu 2006/42/EK.

Jeppo 04.06.2020

MIRKA

Izdošanas vieta un datums Uznēmums Ġenerāldirektors Stefans

Šēbergs (Stefan Sjöberg)

Ekspluatācijas noteikumi

Tajos ir ietverti obligāti ievērojamie noteikumi, informācija par atbilstošu darbarīka lietošanu, darbstacijām un darbarīka ekspluatācijas sākšanu, lietošanas instrukcija, izstrādājuma konfigurācijas/tehnisko datu tabulas, detaļu lapa, detaļu saraksts un problēmu novēršanas pamācība.

Svarīgi!

Pirms instrumenta salikšanas, darbināšanas, apkopes vai labošanas rūpīgi izlasiet šo instrukciju. Glabājiet šo instrukciju drošā un viegli pieejamā vietā.

C€

Ražotājs/piegādātājs

Mirka Ltd.

FI-66850 Jeppo

Somija

Tālr.: [phone]

Nepieciešamie individuālie aizsardzības līdzekļi

Aizsargbrilles Respiratoru maskas

Izmantojot šo darbarīku, vienmēr lietojiet nepieciešamos individuālos aizsardzības līdzekļus saskaņā ar ražotāja norādījumiem un vietējiem/valsts standartiem.

- Neizmantojiet elektroinstrumentu, ja esat noguris vai narkotisko vielu, alkohola vai medikamentu iespaidā.

- Izlasiet Materiālu drošības datu lapu (MDDL) par apstrādājamo virsmu.

- Izmantojiet darbarīku ar putekļu atsūkšanu. Piemērota putekļu atsūkšanas sistēma samazinās bīstamo putekļu daudzumu.

- Nesniedzieties pārāk tālu. Vienmēr saglabājiet stabilu stāju un līdzsvaru.

- Nevalkājiet valīgu apgērbu vai rotaslietas. Sargiet savus matus, apgērbu un cimdus no kustīgajām detaļām.

Valīgs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās detaļās.

- Ja jūtat fizisku plaukstas/plaukstas locītavas diskomfortu, pārtrauciet darbu un vērsieties pēc medicīniskas palīdzības.

Vienveidīgs darbs, kustības un pārmērīga pakļaušana vibrācijai var radīt plaukstas, plaukstas locītavas un rokas traumu.

- Nedarbiniet elektroinstrumentus sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu škidrumu, gāzu vai puteklu tuvumā.

- Darbarikam nav iestrādāta elektroizolācija. Pirms darbināšanas pārbaudiet, vai darba zonā neatrodas atklāts strāvas pieslēgums, gāzes caurules vai citi līdzīgi objekti.

UZMANIBU

- Novërsiet neparedzëtu iedarbināšanu.

- Nonemiet paliktna atslēgu pirms pievienojat rīku gaisa padevei.

• Turiet darba zona tīru un labi apgaismotu.

- Vienmēr nodrošiniet, lai slīpējamā apstrādājamā detaļa būtu stingri nofiksēta.

- Vienmēr atvienojiet gaisa padevi pirms veicat slīpmateriāla nomaiņu.

Papildu brīdinājumi par drošību

- Pirms šī darbarīka lietošanas izlasiet visus norādījumus. Visiem lietotājiem pilnīgi jāapgūst šī darbarīka lietošana.

- Visas apkopes darbības ir jāveic atbilstoši apmācītiem darbiniekiem. Lai veiktu remontu, sazinieties ar pilnvarotu Mirka apkopes centru!

- Vienmēr lietojiet vajadzīgo drošības aprīkojumu (skat. brīdinājumus).

- Lietotājam vienmēr jāstāv stabili uz stingra pamata, cieši turot darbarīku.

- Vienmēr nodrošiniet, lai slīpējamā apstrādājamā detaļa būtu stingri nofiksēta.

- Regulāri pārbaudiet, vai darbarīks, atbalsta paliktnis, šlūtene un savienojumi nav nodiluši.

- Vienmēr pārliecinieties par savu drošību darba vietā, nekad nepārnēsājiet, neglabājiet vai neatstājiet darbarīku nepieskatītu, ja tam pievienota gaisa padeve.

• Vakuuma puteklu savācējmaiss ik dienas jāiztīra vai jānomaina. Putekli var būt viegli uzliesmojoši.

Iztīrot vai nomainot savācējmaisu, tiek nodrošināta ari optimāla darbarīka veiktspēja.

- Nepārsniedziet maksimālo ieteicamo 6,2 bāru (90 psig) gaisa spiedienu.

- Uzmanieties, lai nepieļautu apģērba, saišu, matu, tīrīšanas lupatīņu un citu līdzīgu objektu iekeršanos kustīgajās daļās.

- Lietošanas laikā netuviniet plaukstas rotējošajam paliktnim.

- Ja konstatējat darbarīka darbības traucējumus, nekavējoties pārtrauciet darbarīka lietošanu un nododiet to apkopei un remontam.

- Vienmēr atvienojiet gaisa padevi pirms veicat slīpmateriāla nomaiņu. Pārliecinieties, ka slīpmateriāls pienācīgi piestiprināts atbalsta paliktņa centrā.

Obligāti ievērojamie noteikumi

1. Vispārīgi nozares noteikumi par drošību un veselību, 1910. daļa, OSHA 2206, kurus var iegūt šeit: Superintendent of Documents; Government Printing Office; Washington DC 20402;
2. Pärnēsājamo pneimatisko instrumentu drošības kodekss, ANSI B186.1, kuru var iegūt šeit: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018.
3. Valsts un vietējie noteikumi.

Instrumenta pareiza lietošana

Šī darbarīku ir paredzēta jebkura veida materiālu, t. i., metāla, koka, akmens, plastmasas un citu materiālu, apstrādei, izmantojot šim nolūkam paredzētu slīpmateriālu. Neizmantojiet šo mašīnu nekādam citam mērķim, izņemot norādīto, ja pirms tam neesat konsultējies ar ražotāju vai ražotāja pilnvaroto izplatītāju. Nelietojiet atbalsta paliktņus, kuru darba ātrums tukšgaitā ir mazāks par 3200 apgr./min.

Darba vietas

Darbarīku ir paredzēts lietot kā rokas instrumentu. Lietojot instrumentu, ir ieteicams stāvēt uz stabilas virsmas. Instrumentu var lietot jebkurā pozīcijā, taču pirms darba sākšanas lietotājam ir jānostājas drošā pozīcijā, cieši jāsatver instruments, jāienem stabila stāja un jāsagatavojas instrumenta radītā griezes momenta ietekmei. Skatiet sadaļu “Lietošanas instrukcija”.

Instrumenta ekspluatācijas sākšana

Lietojet tiru, ieellotu gaisa padeves avotu, kas, darbinot instrumentu ar pilnu jaudu, nodrošina instrumentā 6,2 bāru (90 psig) gaisa spiedienu (mērīto). leteicams izmantot apstiprinātu 10 mm (3/8 collas) gaisa vadu, kura garums nepārsniedz 8 m (25 pēdas). Instrumentu ieteicams pievienot gaisa padeves avotam, kā tas ir redzams 1. attēlā.

Pievienojot instrumentu gaisa vada sistēmai, noteikti uzstādiet viegli sasniedzamu un lietojamu gaisa padeves slēgvārstu. Gaisa padeves avots ir jāieello. Ir stingri ieteicams lietot gaisa filtru, regulatoru un ellotāju (FRL), kā tas ir redzams 1. attēlā, jo tādējādi rīkam tiek nodrošināta tīra un ieellota gaisa padeve, uzturot nepieciešamo spiedienu. Lai saņemtu papildinformāciju par šādu aprīkojumu, sazinieties ar piegādātāju. Ja šāds aprīkojums netiek lietots, instruments ir manuāli jāello.

Lai manuāli ieeļlotu instrumentu, atvienojiet gaisa vadu un iekārtas caurules savienotājā (ieplūdes atverē) iepiliniet 2 vai 3 pilienus piemērotas pneimatiskā motora eļļas, piemēram, Fuji Kosan FK-20, Mobil ALMO 525 vai Shell TORCULA® 32. Atkārtoti pievienojiet instrumentu gaisa padeves avotam un dažas sekundes darbiniet instrumentu ar mazu darbības ātrumu, lai ar gaisa plūsmu izplatītu eļļu sistēmā. Ja instruments tiek bieži lietots, eļļojiet to katru dienu vai tad, kad samazinās tā darbības ātrums vai pazeminās jauda.

Instrumenta darbības laikā ir ieteicams instrumentā nodrošināt 6,2 bāri (90 psig) gaisa spiedienu. Instrumentu var darbināt arī ar zemāku spiedienu, taču spiediens nekādā gadījumā nedrīkst pārsniegt 6,2 bāri (90 psig).

Lietošanas norādījumi

1. Pirms šī instrumenta lietošanas izlasiet visus norādījumus. Visiem lietotājiem jābūt pilnībā apmācītiem instrumenta lietošanā un jāpārzina šajā dokumentā ietvertie drošības nosacījumi. Visas apkopes un remonta darbības ir jāveic atbilstoši apmācītiem darbiniekiem.

2. Pārliecinieties, ka instruments ir atvienots no gaisa padeves avota. Izvēlieties piemērotu slīpmateriālu un piestipriniet to pie atbalsta paliktņa. Piestipriniet slīpmateriālu atbalsta paliktņa vidū.

3. Strādājot ar instrumentu, noteikti lietojiet nepieciešamo aizsargaprikojumu.

4. Slīpējot iedarbiniet instrumentu tikai pēc tam, kad tas ir atbalstīts pret apstrādājamo virsmu. Pirms instrumenta apturēšanas noteikti noņemiet to no apstrādājamās virsmas. Tādējādi tiks novērsta virsmas saskrāpēšana slīpmateriāla pārmērīgi liela griešanās ātruma ietekmē.

5. Pirms slīpmateriāla vai atbalsta paliktņa uzstādīšanas, regulēšanas vai nonemšanas noteikti atvienojiet gaisa padevi no instrumenta.

6. Vienmēr ieņemiet stabilu stāju un/vai pozīciju un sagata-vojieties instrumenta radītā griezes momenta ietekmei.

7. Lietojiet tikai atbilstošas rezerves daļas.

8. Vienmēr nodrošiniet, lai slīpējamais materiāls būtu cieši nostiprināts un nekustētos.

9. Regulāri pārbaudiet, vai šlūtene un savienojumi nav nodiluši. Nesot instrumentu, nesatveriet to aiz šlūtenes, un, ja instrumentam ir pievienots gaisa padeves avots, uzmanieties, lai neiedarbinātu instrumentu.

10. Nepārsniedziet maksimālo ieteicamo gaisa spiedienu. Lietojiet aizsargaprīkojumu saskaņā ar ieteikumiem.

11. Darbarikam nav elektroizolācijas. Nelietojiet instrumentu, ja tas var saskarties ar spriegumam pieslēgtiem vadiem, gāzes caurulēm, ūdens caurulēm un citiem līdzīgiem objektiem. Pirms instrumenta lietošanas pārbaudiet darba

12. Uzmanieties, lai nepieļautu apgērba, saišu, matu, tīrīšanas lupatiņu un citu līdzīgu objektu iekeršanos kustīgajās daļās. leķeršanās izraisa ķermeņa paraušanu apstrādātā objekta un instrumenta kustīgo daļu virzienā, radot nopietnu apdraudējumu.

13. Lietošanas laikā netuviniet plaukstas rotējošajam paliktnim.

14. Ja konstatējat instrumenta darbības traucējumus, nekavējoties pārtrauciet instrumenta lietošanu un nododiet to apkopes un remonta veikšanai.

15. Nedarbiniet instrumentu tukšgaitā, ja nav veikti nepieciešamie piesardzības pasākumi personu vai objektu aizsardzībai pret aizmestu slīpmateriālu vai paliktni.

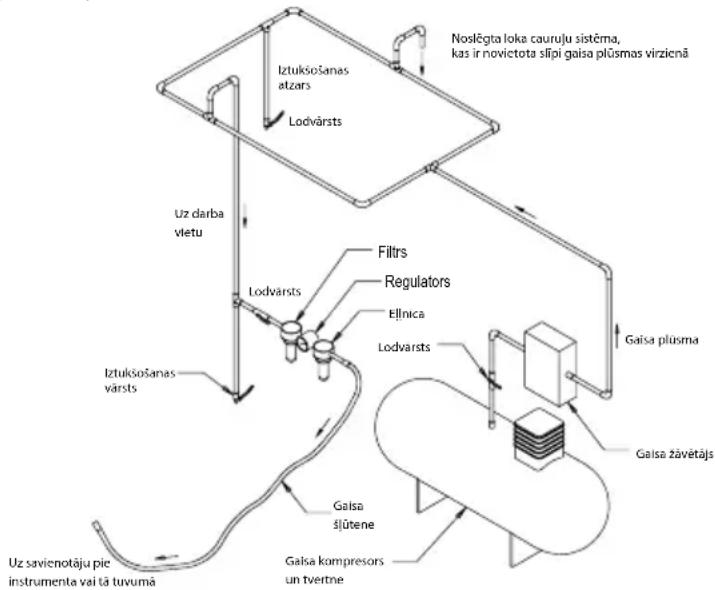


1. attēls

Tehniskie dati

Mirka® AP 300NV
Ieteicamais gaisa vada lielums (minimālais 10 mm 3/8 in
Ieteicamais maksimālais šlūtenes garums 8 meters 25 feet
Gaisa spiediens - Maksimālais darba spiediens 6.2 bar 90 psig
Gaisa spiediens - leteicamais minimālais spiediens nav

Izstrādājuma konfigurācija/tehniskie dati: AP 300NV 3200 apgr./min

Orbīta Palikņa izmērs (mm (collas)	Modeļa numurs	Izstrādāju-ma tīrsvars kg (mārci-ņas)	Augstums mm (collas)	Garums mm (collas)	Jauda vati (ZS)	Gaisa patēriņš l/ min (standarta kubikpēdas/min)	*Trok- šņa līme- nis (dBA)	*Vib- rācijas līmenis (m/s2)	*Nenoteik- tības koefi- cients K (m/s2)
Nav	77 (3)	AP 300NV 0,66 (1,46)	113,0 (4,45)	172,5 (6,79)	298 (0,40) 626 (22) 76,0 1,34 0,63
Trokšņu līmeņa pārbaude ir veikta atbilstoši standartam EN ISO 15744:2008 — Rokas pārnēsājamie mehāniskās piedziņas darbarīki — Trokšņa mērīšanas kodekss — Inženiermetode (2. klase) un standartu EN ISO 11203:2009 Akustika — Mašīnu un iekārtu emitētais troksnis — Skaņas emisijas spiediena līmeņu noteikšana darba vietā un citās norādītās vietās no skaņas jaudas līmeņa.Vibrāciju pārbaude ir veikta atbilstoši standartam EN ISO 28927-3 — Ar piedziņu aprīkotie portatīvie rokturamie darbarīki — Testēšanas metodes vibrāciju emisijas novērtēšanai. 3. daļa: pulēšanas ripas un rotācijas, orbitālās un ekscentra orbitālās slīpmašīnas.

Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

*Tabulā norādītās vērtības ir iegūtas, laboratorijā veicot pārbaudes saskaṇā ar norādītajiem kodeksiem un standartiem, tāpēc ar tām nepietiek riska novērtēšanai. Konkrētā darbavietā veikto mērījumu vērtības var būt lielākas par norādītajām vērtībām. Iedarbības faktiskās vērtības un riska vai kaitējuma līmenis, kuram tiek pakļauta persona, katrā situācijā ir atšķirīgi un ir atkarīgi no apkārtējās vides, personas darbībām, apstrādājamā materiāla, darbstacijas konstrukcijas, kā arī personas fiziskā stāvokļa un laika, kuru persona ir pakļauta iedarbībai. Uznēmums Mirka, Ltd. neuzņemas atbildību par sekām, ko var izraisīt jebkurš personas riska novērtējums, kas ir veikts, pamatojoties uz norādītajām vērtībām, nevis faktiskajām iedarbības vērtībām.

Papildinformāciju par darba drošību un veselības aizsardzību var iegūt šajās vietnēs:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (ASV)

leziešanas instrukcija

Turiet darbarīku horizontāli, lai ziežviela paliktu pareizajā vietā. Ievadiet ziežvielu (molibdēna disulfīdu) ar piemērotu ieziešanas pistoli, izmantojot elīnīcu (3); 24 ekspluatācijas stundu intervālā ir nepieciešami 2–3 pilieni.

Problēmu novēršanas norādījumi

Problēma lespējamais cēlonis Risinājums
Maza jauda un/vai mazs darbī-bas ātrums tukšgaitā.	Nepietiekams gaisa spiediens. Pārbaudiet spiedienu gaisa vadā pie instrumenta ieplūdes atveres, darbinot instrumentu tukšgaitā. Spiedienam ir jābūt 6,2 bāri (90 psig/620 kPa).
	Nosprostoti skaņas slāpētāji. Skaņas slāpētāju var skalot ar tīra piemērota tīrī-šanas līdzekļa pretplūsmu, līdz iztīrīti visi netīrumi un novērsts aizsprostojums. Ja skaņas slāpētāju nevar pienācīgi iztīrīt, nomainiet to. Nomainiet skaņas slāpētāju.
	Nosprostots ieplūdes atveres siets. Iztīriet ieplūdes atveres sietu ar tīru, piemērotu tīrī-šanas škīdumu. Ja sietu nevar iztīrīt, nomainiet to.
	Viena vai vairākas nodilušas vai salūzušas lāpstiņas.	Uzstādiet pilnu jaunu lāpstiņu komplektu (lai nodrošinātu pareizu darbību, ir jānomaina visas lāpstiņas). leeļlojiet visas lāpstiņas ar kvalitatīvu pneimatisko instrumentu eļļu.
	Uz iekšēju gaisa noplūdi motora korpusā norāda lielāks gaisa patēriņš nekā parasti un mazāks ātrums nekā parasti.	Pārbaudiet, vai ir pareizi novietots motors un nofik-sēts aizsargs. Pārbaudiet, vai gredzenveida blīve priekšējā gala plāksnē nav bojāta. Izņemiet motora bloku un uzstādiet to no jauna.
	Nodilušas motora daļas. Motora kapitālremonts. Sazinieties ar pilnvarotu Mirka apkopes centru.
	Nodiluši vai salūzuši zobrata gultņi. Nomainiet nodilušos vai salūzušos zobratus un/ vai gultņus.
Gaisa noplūde caur gaisa regulatoru un/vai vārsta kājiņu.	Netīra, salūzusi vai saliekusies vārsta atspere, vārsts vai gredzenveida blīve.	Izjauciet ierīci, pārbaudiet daļas un nomainiet nodilušas vai bojātās daļas.
Vibrācija/nevienmērīga darbība.	Nepiemērots paliktnis. Lietojiet tikai konkrētaļajai iekārtai piemērota izmēra un svara paliktnus.
	Pievienots apdares paliktnis vai cites materiāls.	Lietojiet tikai konkrētajai iekārtai paredzētos slīp-materiālus un/vai apdares paliktnus. Nepiestipriniet darbarīka paliktna virsmai nekādas daļas vai materiālus, kas nav īpaši paredzēti lietošanai ar paliktni vai darbarīku.
	Nepareiza eļlošana vai ārēju netīrumu uzkrāšanās.	Izjauciet instrumentu un iztīriet to, izmantojot piemērotu tīrīšanas škīdumu. Samontējiet instru-mentu.
	Nodilis vai salūzis aizmugurējais vai priekšējais motora gultnis(-i).	Nomainiet nodilušos vai salūzušos gultņus.
