NAUDOJIMO INSTRUKCIJA AP 300NV Mirka

It Naudojimo instrukcijos.... 68-71

Iv Lietošanas instrukcija 72-75

Atitikties deklaracija„Mirka Ltd.“FI-66850 Jeppo, Suomijaprisiimdama visą atsakomybę, patvirtina, kad poliruoklis „Mirka® AP 300NV“ 3 200 sūk./min. (konkretų modelį žr. lentelėje „Gaminio konfigūracija / specifikacijos“), su kuriuo susijusi ši deklaracija, atitinka nurodytą (-us) standartą (-us) arba kitą (-us) norminį (-ius) dokumentą (-us) EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN 28927-3:2009 pagal reglamentus 2006/42/EB.
Jeppo 04.06.2020	MIRKA
Leidimo vieta ir data Įmonė Stefan Sjöberg, generali-nis direktorius
Operatoriaus instrukcijosJas sudaro šios dalys: „Būtina perskaityti ir laikytis“, „Tinkamas įrankio naudojimas“, „Darbo vietos“, „Įrankio paruošimas naudoti“, „Valdymo instrukcijos“, „Gaminio konfigūracijos / specifikacijų lentelės“, „Dalių puslapis“, „Dalių sąrašas“, „Trikčių šalinimo vadovas“.		Svarbi informacijaPrieš montuodami, valdydami, prižiūrėdami ar remontuodami šį įrankį, atidžiai perskaitykite šias instrukcijas. Laikykite šias instrukcijas saugioje pasiekiamoje vietoje.
Gamintojas / tiekėjas„Mirka Ltd.“FI-66850 JeppoSuomijaTel. [phone]	Reikalinga asmens saugos įrangaApsauginiai akiniai Kvėpavimo kaukėsApsauginės pirštínės Klausos apsaugos priemonės

IŠPĖJIMAS

Naudodami ši jrankj visada dévékite tinkamas asmeninés apsaugos priemones, laikydamiesi gamintojo instrukciju ir vietiniu / nacionaliniu standartu.

• Nenaudokite prietaiso, jei esate pavargę arba vartojote narkotikus, alkoholj ar medikamentus.
• Skaitykite darbinio paviršiaus medžiagos saugos duomenų lapą (SDL).
• Naudokite prietaisą su dulkių nusiurbimo įrenginiu. Tinkamas dulkių nusiurbimo įrenginys sumažins pavojingų dulkių sukeliamą pavojų.
• Nepervertinkite savo jęgų. Visada išlaikykite pusiausvyrą ir stabilią kūno padėtį.
• Nedėvėkite laisvų drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Besisukančios prietaiso dalys gali įtraukti laisvus drabužius, papuošalus bei ilgus plaukus.
• Pajutę rankos / riešo fizinį diskomfortą, liaukitės dirbę ir kreipkitės į gydytoją. Pasikartojantis darbas, judesys ir pernelyg ilgai trunkanti vibracija gali sukelti plaštakos, riešo ir rankos sužeidimus.
• Nedirbkite su elektriniu jrankiu sprogioje aplinkoje, pavyzdžiui, prie degių skysčių, dujų ar dulkių.
• Prietaisas yra be elektros izoliacijos. Prieš pradėdami darba patikrinkite darbo vietą, ar nėra atvirų elektros, duju ir kt. šaltinių.

! ATSARGIAI

• Saugokite, kad prietaisas nejsijungty atsitiktinai.
• Prieš prijungdami prie oro tiekimo nuimkite šlifavimo trinkelių veržliaraktį.
  • Darbo vieta turi būti švari ir gerai apšviesta.
• Visada jsitikinkite, kad šlifuojamas dirbinys yra patikimai pritvirtintas.
• Prieš keisdami šlifavimo medžiagą visada atjunkite oro tiekimą.

Papildomi jspėjimai dėl saugos

• Prieš naudodami šj jrankj, perskaitykite visas instrukcijas. Visi įrankio operatoriai privalo būti gerai įsisavinę šio įrankio saugos ir naudojimo reikalavimus.
• Visus priežiūros darbus turi atlikti tinkamos kvalifikacijos darbuotojai. Dėl remonto kreipkitės j „Mirka“ įgaliotą techninės priežiūros centra!
• Visada dévékite reikalingas apsaugos priemones (žr. įspėjimus).
• Operatorius privalo jsitikinti, kad jis užemė saugią padėtį, tvirtai stovėdamas ant grindų.
• Visada jsitikinkite, kad šlifuojamas dirbinys yra patikimai pritvirtintas.
• Reguliariai tikrinkite, ar įrankis, šlifavimo diskas, oro žarna ir jungiamosios detalės nenusidėvėje.
• Visada laikykitės darbo saugos reikalavimų, niekada neneškite, nepalikite prietaiso saugoti arba be priežiūros, esant prijungtam oro tiekimui.
  • Vakuuminis dulkių surinkimo maišelis turi būti ištuštinamas ar pakeičiamas kasdien. Dulkės gali būti labai degios.
  Maišelio keitimas arba valymas taip pat padeda užtikrinti optimalų našuma.
• Neviršykite maksimalaus rekomenduojamo oro slėgio – 6,2 barų (90 psig).
  • Laikykitės atsargumo reikalavimų, kad prietaiso judančios dalys nejtrauktų drabužių, kaklaraiščių, plaukų, valymo skudurų ir t. t.
• Šlifuoklio naudojimo metu laikykite rankas atokiai nuo besisukančių šlifuoklio trinkelių.
• Jei jrankis neveikia, jo nenaudokite ir nedelsdami susitarkite dėl priežiūros ar remonto.
• Prieš keisdami šlifavimo medžiagą, visada atjunkite oro tiekimą. Būkite atsargūs, tinkamai pritvirtindami šlifavimo medžiagą ir centruodami šlifavimo diską.

Būtina perskaityti ir laikytis

1) Bendrieji pramonės saugos ir sveikatos reglamentai, dalis – 1910, OSHA 2206. Kur galima gauti: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Nešiojamuju pneumatiniu jrankių saugos kodeksas, ANSI B186.1. Kur galima gauti: „American National Standards Institute, Inc.“; 1430 Broadway; New York, New York 10018.
3) Šalies ir vietiniai reglamentai.

Tinkamas įrankio naudojimas

Šis Įrankis skirtas įvairių tipų medžiagoms, t. y. metalams, medienai, akmeniui, plastikams ir kt., naudojant pritaikytą abrazyvą. Nenaudokite šio Įrankis nenurodytu tikslu prieš tai nepasitarę su gamintoju arba įgaliotuoju gamintojo tiekėju. Nenaudokite šlifavimo padų, kurių darbinis greitis mažesnis kaip 3 200 sūk./min. laisvaja eiga.

Darbo vietos

Jrankis skirtas naudoti laikant rankose. Rekomenduojama naudojant jrankj visada stovėti ant tvirtų grindų. Jį galima naudoti bet kokioje padėtyje, bet prieš tokį naudojimą operatorius turi būti saugioje padėtyje, tvirtai suimti, stovėti bei žinoti, kad galima įrankio reakcija dėl sukimo momento. Žr. skyreli „Naudojimo instrukcijos“.

Jrankio paruošimas naudoti

Naudokite švarią suteptą oro tiekimo sistemą, kuri užtikrintų įrankyje išmatuojamą 6,2 bar (90 psig) oro slėgį, kai įrankis veikia svirtelei esant visiškai nuspaustai. Rekomenduojama naudoti patvirtintą 10 mm (3/8 col.) skersmens ir daugiausia 8 m (25 pėd.) ilgio oro liniją. Rekomenduojama įrankį prijungti prie oro tiekimo sistemos, kaip pavaizduota 1 pav.

Nejunkite įrankio prie oro linijos sistemos, neįrengę lengvai pasiekiamo ir valdomo oro užtvarinio vožtuvo. Oro tiekimo sistemą būtina sutepti. Primygtinai rekomenduojama naudoti oro filtrą, reguliatorių ir teptuvą (FRL), kaip pavaizduota 1 pav. Tai leis tiekti į įrankį švarų, tinkamo slėgio orą, kurio sudėtyje yra tepalo. Tokios įrangos detalių galima gauti iš tiekėjo. Jei tokia įranga nenaudojama, įrankį reikėtų sutepti patiems.

Tepant įrankį patiems, reikia atjungti oro liniją ir įjrenginio žarnos galą (įsiurbimo angą) įlašinti 2 ar 3 lašus tinkamos pneumatinio variklio tepimo alyvos, pavyzdžiui, „Fuji Kosan FK-20“, „Mobil ALMO 525“ arba „Shell TORCULA® 32“. Vėl prijunkite įrankį prie oro tiekimo sistemos ir lėtai keletą sekundžių paleiskite veikti, kad alyva galėtų cirkuliuoti. Jeigu įrankis naudojamas dažnai, tepkite jį kasdien arba tada, kai įrankis ima lėtėti arba netekti galios. Rekomenduojamas oro slėgis veikiančiame įrankyje – 6,2 bar (90 psig). įrankis gali veikti ir esant mažesniam slėgiui, bet slėgis negali viršyti 6,2 bar (90 psig).

Valdymo instrukcijos

1) Prieš naudodami ši įrankį perskaitykite visas instrukcijas. Visi operatoriai turi būti gerai išmokyti naudoti įrankį ir būti susipažinę su šiomis saugos instrukcijomis. Visus priežiūros ir remonto darbus turi atlikti išmokyti darbuotojai.
2) Isitikinkite, kad įrankis atjungtas nuo oro tiekimo sistemos. Pasirinkite tinkamą abrazyvą ir pritvirtinkite jį prie šlifavimo pado. Pasirūpinkite, kad abrazyvas būtų šlifavimo pado viduryje.
3) Naudodami šj įrankį visada turėkite reikalingą saugos įrangą.
4) Kai norite šlifuoti, visada iš pradžių priglauskite įrankį prie darbinio paviršiaus, tada jį ijkunkite. Prieš išjungdami, visada iš pradžių patraukite įrankį nuo darbinio paviršiaus. Taip neišskaptuosite darbinio paviršiaus dėl per didelio abrazyvo greičio.
5) Prieš tvirtindami, reguliuodami ar nuimdami abrazyvą arba šlifavimo padą, visada atjunkite įrankio oro tiekimo sistemą.
6) Visada tvirtai atsistokite ir žinokite, kad galima įrankio reakcija dėl sukimo momento.
7) Naudokite tik tinkamas atsargines dalis.
8) Visada įsitikinkite, kad paviršius, kurį ruošiatės šlifuoti, yra gerai pritvirtintas ir nejudės.
9) Reguliariai patikrinkite, ar žarna ir jungtys nesusidė-vėjusios. Neneškite įrankio paėmę už žarnos. Visada saugokitės, kad nešdami įrankį su prijungta oro tiekimo sistema netyčia jo nejjungtumėte.
10) Neviršykite didžiausio rekomenduojamo oro slėgio. Naudokite rekomenduojamą saugos įrangą.
11) Irankis néra izoliuotas nuo elektros. Nenaudokite ten, kur galimas kontaktas su elektros srove, duju ar vandens vamzdžiais ir kt. Prieš naudodami patikrinkite darbo vietą.
12) Saugokitės, kad judančios dalys nejtrauktų drabužių, raištelių, plaukų, valymo skiaučių ir pan. Taip nutikus, kūnas staiga pritraukiamas prie darbinio paviršiaus ir judančių mašinos dalių – tai gali būti labai pavojinga.
13) Dirbdami laikykite rankas atokiai nuo besisukančio pado.
14) Jei jrankis sugenda, nedelsdami nustokite naudoti ir pasirūpinkite technine priežiūra bei remontu.
15) Neleiskite jrankiui veikti laisvaja eiga, nepasirūpinę asmenų arba objektų apsauga nukritus abrazyvui arba padui.


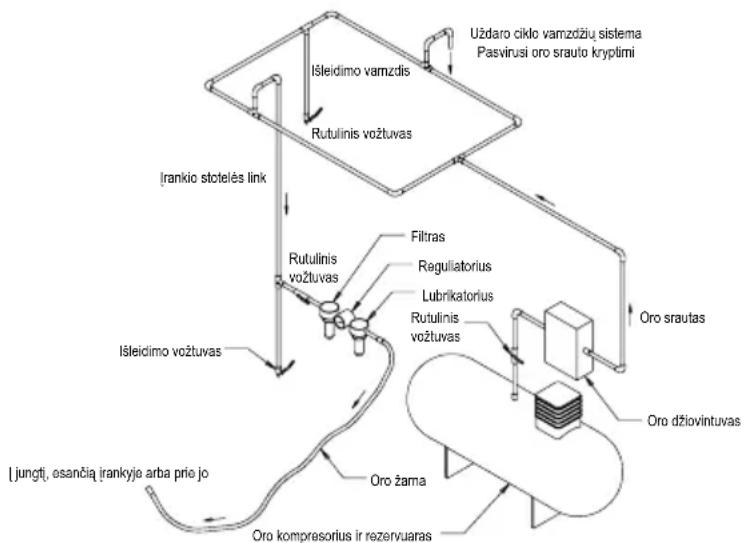

1 pav.

Techniniai duomenys

Gaminio konfigūracija / specifikacijos: AP 300NV 3 200 sūk./min.

Orbita Pado	dydis mm (col.)	Modelio numeris	Gaminio grynoji masė kg (svarai)	Aukštis mm (coliai)	Ilgis mm (coliai)	Galia vatais (AG)	Oro sąnaudos l/ min. (scfm)	*Triukš- mingu- mo lygis dBA	*Vibraci- jos lygis m/s2	*Netikslu- mas K m/s2
NETAIKOMA	77(3)	AP 300NV 0,6	6 (1,46)	113,0 (4,45)	172,5 (6,79)	298 (0,40) 6	26 (22) 76,0 1,34 0,63
Triukšmingumo bandymas atliktas pagal EN ISO 15744:2008 Rankiniai įrankiai su neelektriniu varikliu – Triukšmo matavimo taisyklės – Ekspertinis metodas (2-oji tikslumo klasė) ir EN ISO 11203:2009 Akustika – Mašinų ir įrenginių skleidžiamas triukšmas – Garso spinduliuotės slėgio lygių darbo ir kitose nurodytose vietose nustatymas pagal garso galios lygį.Vibracijos bandymas atliktas pagal EN ISO 28927-3: Nešiojamieji rankiniai varikliniai įrankiai – Vibracijų intensyvumo įvertinimo metodai – 3 dalis: poliruokliai ir sukieji, orbitiniai ir ekscentriniai orbitiniai šlifuokliai.

Specifikacijos gali būti pakeistos be išankstinio įspėjimo.

*Lentelėje pateiktos vertės yra pagrįstos laboratoriniais bandymais, atliktais pagal nurodytas taisykles ir standartus. Rizikai įvertinti jų nepakanka. Tam tikroje darbo vietoje išmatuotos vertės gali būti didesnės už deklaruotasias. Tikrosios poveikio vertės ir asmens patiriamo pavjoaus ar žalos dydis kiekvienoje situacijoje yra vis kitoks ir priklauso nuo darbo aplinkos, asmens darbo metodikos, apdorojamos medžiagos, darbo vietos įrengimo, taip pat nuo poveikio trukmės ir dirbančiojo fizinės būklės. „Mirka, Ltd.“ negali būti laikoma atsakinga už pasekmes, jeigu atliekant individualų rizikos vertinimą yra vadovaujamasi deklaruotosiomis, o ne faktinėmis poveikio vertėmis.

Daugiau informacijos apie profesinę sveikatą bei saugą galima rasti šiose interneto svetainėse:

https://osha.europa.eu/en (Europa) http://www.osha.gov (JAV).

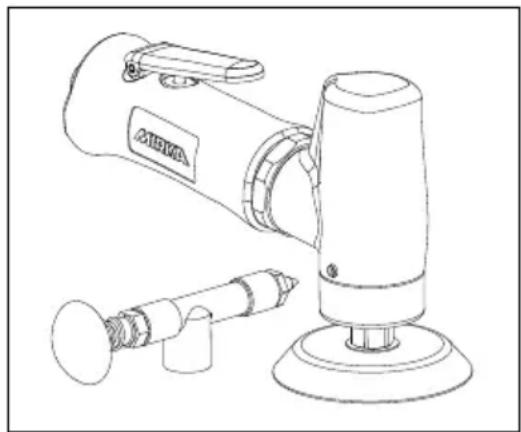

Tepimo instrukcijos:

laikykite įrankį horizontalioje padėtyje, kad tepalas neišbėgtų; kartą per 24 naudojimo valandas tepkite pavarų tepalu (molibdeno disulfidu), naudodami tinkamą tepimo įtaisą; tepkite per tepalinę (3) ir pastumdami stūmoklj 2–3 kartus.

Trikčių šalinimo vadovas

Požymis Galima priežastis Sprendimas
Maža galia ir (arba) mažas laisvosios eigos greitis	Nepakankamas oro slėgis Patikrinkite oro linijos slėgį įrankio įleidimo angoje, įrankiui veikiant laisvaja eiga. Jis turi būti 6,2 bar (90 psig / 620 kPa).
	Užsikimšęs slopintuvas (-ai) Slopintuvą galima praplauti švariu, tinkamu valymo tirpalu, kol bus pašalinti visi teršalai ir įstrigę objek-tai. Jei nepavyksta tinkamai išvalyti slopintuvo, pa-keiskite jį. Pakeiskite slopintuvo įdėklą.
	Užsikimšęs įleidimo angos sietas. Nuvalykite oro įleidimo angos sietą švariu, tinkamu valymo tirpalu. Jei sieto nepavyksta išvalyti, jį pakeiskite.
	Susidėvėjusi arba sulūžusi viena ar daugiau mentelių.	Sumontuokite visą naujų mentelių komplektą (kad tinkamai veiktų, reikia pakeisti visas menteles). Patepkite visas menteles kokybiška pneumatinių įrankių alyva.
	Oro nuotėkį variklio korpuso viduje rodo didesnės nei įprasta oro sąnaudos ir mažesnis nei įprasta greitis.	Patikrinkite, ar variklis tinkamai išlygiuotas, o skydas užfiksuotas. Patikrinkite, ar nepažeistas sandarinimo žiedas priekinėje plokštėje. Nuimkite variklio bloką ir vėl uždėkite.
	Susidėvėjusios variklio dalys Atlikite kapitalinį variklio remonta. Kreipkitės į įgaliotajį „Mirka“ techninės priežiūros centra.
	Susidėvėję ar sulūžę pavaros guoliai. Pakeiskite susidėvėjusias ar sulūžusias pavaras ir (arba) guolius.
Per oro reguliatorių ir (arba) vožtuvo strypą prateka oras.	Nešvari, sulūžusi ar sulenkta vožtuvo spy-ruoklė, vožtuvas ar sandarinimo žiedas.	Išardykite, patikrinkite ir pakeiskite susidėvėjusias ar pažeistas dalis.
Vibracija / netolygus veikimas	Netinkamas padas. Naudokite tik įrenginiui skirto dydžio ir svorio padus.
	Sąlyčio pada ar kitos medžiagos įtrau-kimas.	Naudokite tik įrenginiui skirtus abrazyvus ir (arba) sąsajas. Prie įrankio pada paviršiaus netvirtinkite jokio elemento, jei šis nepritaikytas naudoti su padu ir įrankiu.
	Įrankis netinkamai suteptas arba yra susikaupusių pašalinių medžiagų.	Išardykite įrankį ir nuvalykite tinkamu valymo tirpalu. Iš naujo surinkite įrankį.
	Susidėvėjęs (-ę) arba sulūžęs (-ę) galinis (-iai) arba priekinis (-iai) variklio guolis (-iai).	Pakeiskite susidėvėjusius ar sulūžusius guolius.
