MANUAL DE UTILIZARE AP 300NV Mirka

declară pe propria răspundere că mașina de lustruit Mirka® AP 300NV 3.200 rpm(consultați tabelul „Configurație/specificații produs” în privința anumitor modele) la care se referă prezenta declarație este conformă cu următoarele standarde sau documente normative EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN 28927-3:2009 în conformitate cu reglementările

2006/42/CE.

Jeppo 04.06.2020

MIRKA

Locul și data emiterii Compania Stefan Sjöberg, CEO

Instrucțiuni pentru operator

Sunt incluse – Vă rugăm să le citiți și să le respectați, Utilizarea corespunzătoare a sculei, Stații de lucru, Punerea sculei în funcțiune, Instrucțiuni de operare, Configurație/Tabele de specificații, Pagina componentelor, Lista componentelor, Ghidul de depanare

Important

Citiți cu atenție aceste instrucțiuni înainte de instalarea, operarea, întreținerea sau repararea acestei scule. Păstrați aceste instrucțiuni într-o locație accesibilă și sigură.

C€

Producător/Furnizor

Mirka Ltd.

FI-66850 Jeppo

Finlanda

Tel.: [phone]

Echipament de protecție personală obligatoriu

Mănuși de protectie Protecție auditivă

AVERTISMENT

Purtați întotdeauna echipamentul de protecție personală în conformitate cu instrucțiunile producătorului și standardele locale/naționale atunci când utilizați această sculă.

• Nu utilizati această sculă electrică dacă sunteti obosit sau sub influența drogurilor, alcoolului sau medicamentelor.
• Citiți Fisă tehnică de siguranță a materialelor (FTSM) aplicabilă pentru suprafața de lucru.
• Utilizați scula împreună cu un sistem de aspirare a prafului. O unitate de aspirare a prafului adecvată va reduce praful periculos.
• Nu vă întindeți excesiv spre zone sau obiecte la care nu ajungeți. Mențineți-vă întotdeauna echilibrul și sprijinul corespunzător pe picioare.
• Nu purtați haine largi sau bijuterii. Nu apropiați părul, hainele și mănușile de componentele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în componentele mobile.
• Dacă resimții vreun disconfort fizic la nivelul mâinii/încheieturii, încetați lucrul și solicitați asistență medicală.
  Ca urmare a lucrului, mișcărilor repetitive și supraexpunerii la vibrații se pot produce leziuni la nivelul mâinii, încheieturii și brațului.
• Nu operați sculele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor inflamabile.
• Scula nu este izolată electric. Înainte de utilizare, verificați dacă în zona de lucru există piese sub tensiune, conducte de gaz etc.

ATENTIE

• Preveniți pornirea accidentală.
• Îndepărtați cheia discului înainte de a conecta scula la alimentarea cu aer.
• Mentineți zona de lucru curată și bine iluminată.
• Asigurati-vă întotdeauna că piesa ce trebuie șlefuită este bine fixată.
• Înainte de a înlocui materialul abraziv, deconectați întotdeauna alimentarea cu aer.

Avertismente de siguranță suplimentare

• Citiți toate instrucțiunile înainte de a utiliză această sculă. Toți operatorii trebuie să fie perfect instruiti cu privire la utilizarea și siguranța acestei scule.
• Toate operațiile de întreținere trebuie efectuate de către personal instruit. Pentru reparații, contactați centrul de service autorizat al Mirka!
• Purtatii întotdeauna echipamentul de protecție obligatoriu (vezi avertismentele).
• Operatorul trebuie să se afle într-o poziție sigură și să aibă o priză fermă și o poziție echilibrată pe o podea solidă.
• Asigurați-vă întotdeauna că piesa ce trebuie șlefuită este bine fixată.
• Verificați periodic scula, discul de sprijin, furtunul și fitingurile cu privire la uzură.
• Aveți grijă să nu vă fie periclitată niciodată siguranța în timpul lucrului: nu cărați, nu depozitați și nici nu lăsați niciodată scula nesupravegheată cu alimentarea de aer conectată.
• Sacul de colectare a prafului trebuie curățat sau înlocuit zilnic. Praful poate fi foarte inflamabil.
  Curățarea sau înlocuirea sacului garantează și performanța optimă.
• Nu depășiți presiunea maximă recomandată a aerului de 6,2 bar (90 psig).
• Aveți grijă să evitați contactul dintre elementele mobile ale sculei și piese de îmbrăcăminte, cravate, păr, lavete de curățat etc.
• Păstrați mâinile la distanță de discul rotativ în timpul utilizării.
• Dacă scula pare că funcționează defectuos, scoateți-o imediat din funcțiune și organizați întreținerea și repararea acesteia.
• Înainte de a înlocui materialul abraziv, deconectați întotdeauna alimentarea cu aer. Aveți grijă să atașați și să centrați întotdeauna corect materialul abraziv pe discul de sprijin.

Instrucțiuni originale

Vă rugăm să le citiți și să le respectați

1) Reglementări generale de siguranță și sănătate în industrie, Partea 1910, OSHA 2206, disponibil la: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Cod de siguranță pentru scule pneumatice portabile, ANSI B186.1 disponibil la: American National Standards Institute, Inc.; 1430 Broadway, New York, New York 10018.
3) Reglementări naționale și locale.

Utilizarea corespunzătoare a sculei

Această sculă de lustruit este proiectată pentru șlefuirea tuturor tipurilor de materiale, de exemplu, metale, lemn, piatră, materiale plastice etc. folosind pânză abrazivă proiectată în acest scop. Nu utilizați această mașină de lustruit pentru alte scopuri decât cele specificate, fără a consulta producătorul sau furnizorul autorizat de acesta. Nu utilizați discuri de sprijin care au o viteză de lucru mai mică de 3.200 rpm la mersul în gol.

Stații de lucru

Această sculă este proiectată pentru a fi utilizată manual. Este recomandat să utilizați întotdeauna scula stând pe o podea solidă. Scula poate fi utilizată în orice poziție, dar înainte de aceasta, operatorul trebuie să fie într-o poziție sigură, să aibă priză bună, având un echilibru stabil și să aibă în vedere că scula poate dezvolta o reacție la cuplu. Consultați secțiunea „Instrucțiuni de operare”.

Punerea sculei în funcțiune

Utilizați o sursă de alimentare cu aer curată și lubrifiată, care va furniza o presiune măsurată a aerului la sculă de 6,2 bar (90 psi (r)) atunci când scula funcționează cu maneta complet apăsată. Este recomandat să utilizați o conductă de aer aprobată cu lungimea maximă de 10 mm (3/8 in.) x 8 m (25 ft). Este recomandat ca scula să fie conectată la sursa de alimentare cu aer ca în Figura 1.

Nu conectați scula la un sistem de alimentare cu aer fără a include un ventil de închidere cu acces și operare ușoară. Sursa de alimentare cu aer trebuie să fie lubrifiată. Vă recomandăm cu tărie să utilizați un filtru de aer, regulator și lubrificator (FRL) ca în Figura 1, deoarece acestea vor furniza aer curat, lubrifiant și la presiunea corectă în aparat. Puteți obține informații despre aceste echipamente de la furnizorul dvs. Dacă aceste echipamente nu sunt utilizate, atunci scula trebuie lubrifiată manual.

Pentru a lubrifa manual scula, deconectați conducta de aer și puneți 2–3 picături de ulei de motor pneumatic potrivit, de exemplu Fuji Kosan FK-20, Mobil ALMO 525 sau Shell TORCULA® 32, la capătul furtunului (admisia) aparatului. Reconectați scula la alimentarea cu aer și lăsați-o să funcționeze încet timp de câteva secunde pentru a permite aerului să pună uleiul în mișcare. Dacă scula este utilizată frecvent, lubrifiati-o zilnic sau atunci când începe să piardă din putere.

Este recomandat ca presiunea aerului la nivelul sculei să fie de 6,2 bar (90 psi (r)) cât timp aceasta este în funcțiune. Scula poate funcționa la presiuni mai mici, dar niciodată mai mari de 6,2 bar (90 psi (r)).

Instructiuni de operare

1) Citiți toate instrucțiunile înainte de a utiliza această sculă. Toți operatorii trebuie să fie instruții complet în legătură cu utilizarea ei și să cunoască aceste reguli de siguranță. Toate operațiile de întreținere și reparații trebuie efectuate de către personal instruit.
2) Asigurați-vă că scula este deconectată de la alimentarea cu aer. Selectați un material abraziv potrivit și fixați-l pe discul de sprijin. Centrați materialul abraziv pe acesta.

3) Când utilizati această sculă, purtați întotdeauna echipamentul de protecție obligatoriu.

4) Când șlefuiți, așezați întotdeauna scula pe piesa de lucru, apoi porniți-o. Îndepărtați întotdeauna scula de pe piesa de lucru înainte de oprire. Aceste măsuri de precauție vor preveni crestarea piesei de lucru din cauza vitezei excesive a materialului abraziv.

5) Debranşati întotdeauna alimentarea cu aer a sculei înainte de montarea, reglarea sau îndepărtarea materialului abraziv sau a discului de sprijin.

6) Adoptați întotdeauna o poziție în care să aveți echilibru și/ sau o poziție fermă și luați în considerare reacția la cuplu dezvoltată de sculă.

7) Utilizați numai piese de schimb corespunzătoare.

8) Asigurați-vă întotdeauna că materialul de lustruit este fixat bine pentru a preveni deplasarea acestuia.

9) Verificați regulat dacă există uzură la nivelul furtunului și fittingurilor. Nu transportați scula ținând de furtun; aveți grijă întotdeauna să preveniți pornirea accidentală a sculei atunci când o transportați conectată la alimentarea cu aer.

10) Nu depășiți presiunea maximă recomandată a aerului. Utilizați echipamentul de protecție conform recomandărilor.

11) Scula nu este izolată electric. Nu o utilizați acolo unde există posibilitatea de intrare în contact cu conductori/piese aflate sub tensiune, conducte de gaz sau de apă etc. Verificați zona de lucru înainte de desfășurarea activității.

12) Aveți grijă să evitați contactul dintre elementele mobile ale sculei și piese de îmbrăcăminte, cravate, păr, lavete de curățat etc. În caz de contact, corpul va fi tras către piesa de lucru și componentele mobile ale aparatului, ceea ce poate fi foarte periculos.

13) Păstrați mâinile la distanță de discul rotativ în timpul utilizării.

14) Dacă scula pare că funcționează defectuos, scoateți-o imediat din funcțiune și solicitați repararea și întreținerea acesteia.

15) Nu lăsați scula să funcționeze liber fără a lua măsuri de precauție pentru protejarea oricăror persoane sau obiecte de posibila desprindere a materialului abraziv sau a discului.

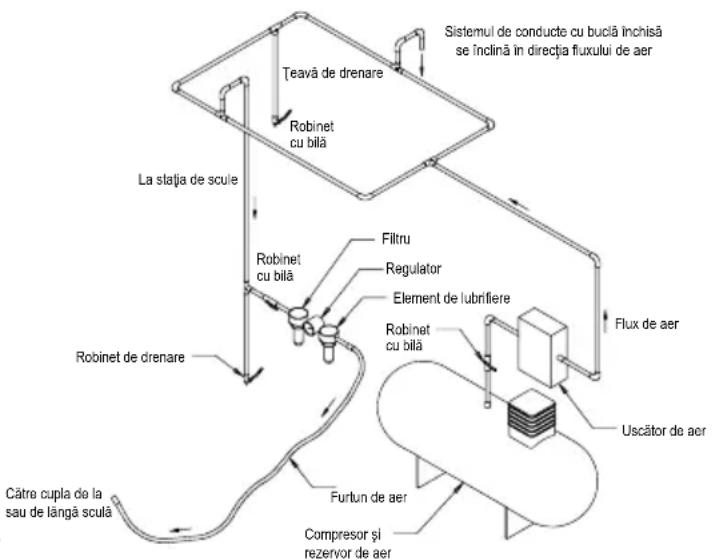


Figura 1

Date tehnice

Mirka® AP 300NV
Mărime recomandată linie de aer - minimă 10 mm 3/8 în
Lungime maximă recomandată a furtunului 8 meters 25 feet
Presiunea aerului - Presiune de lucru maximă 6.2 bar 90 psig
Presiunea aerului - Minimă recomandată Neaplicabil

Configurație/Specificații produs: AP 300NV 3.200 rpm

Orbită Dime	ensiune disc mm (in.)	Număr model	Greutate netă produs kg (livre)	Înălțime mm (inch)	Lungime mm (inch)	Putere, W (CP)	Consum de aer, lpm (scfm)	*Nivel de zgo-mot dBA	*Nivel de vibrații m/s ^2	*Incertitu-dine K m/s ^2
nu există	77(3)	AP 300N V 0,66	(1,46)	113,0(4,45)	172,5(6,79)	298 (0,40)	626 (22) 76,0 1,34 0,63
Testul de zgomot este efectuat în conformitate cu EN ISO 15744:2008 – Mașini portabile manuale neelectrice – Cod de măsurare a zgo-motului – Metodă tehnică (clasa de exactitate 2) și cu EN ISO 11203:2009 – Acustică – zgomot emis de utilaje și echipamente – Stabilirea nivelurilor de presiune a emisiilor de zgomot la o stație de lucru și la alte distanțe specificate față de nivelul de putere a sunetului.Testul de vibrații este efectuat în conformitate cu EN ISO 28927-3 – Mașini portabile manuale cu motor – Metode de testare pentru evalu-area emisiei de vibrații – Partea 3: Mașini de lustruit și mașini de șlefuit rotative, orbitale și orbitale speciale.

Specificatiile pot fi schimbate fără notificare prealabilă.

*Valorile specificate în tabel provin din teste efectuate în laborator în conformitate cu standardele și codurile declarate și nu sunt suficiente pentru evaluarea riscurilor. Valorile măsurate într-o anumită zonă de lucru pot fi mai mari decât cele declarate. Valorile effective ale expunerii și nivelul de risc sau accidentare la care este supus un individ sunt specifice pentru fiecare situație și depind de următorii factori: mediul înconjurător, modul de lucru al individului, materialul cu care se lucrează, configurația stației de lucru, precum și de timpul de expunere și condiția fizică a utilizatorului. Mirka, Ltd. nu poate fi responsabilă pentru consecințele utilizării valorilor declarate în locul valorilor effective pentru expunere, pentru nicio evaluare individuală a riscurilor.

Mai multe informații despre sănătate ocupațională și siguranță pot fi obținute prin vizitarea următoarelor site-uri web:

https://osha.europa.eu/en (Europa) http://www.osha.gov (SUA)

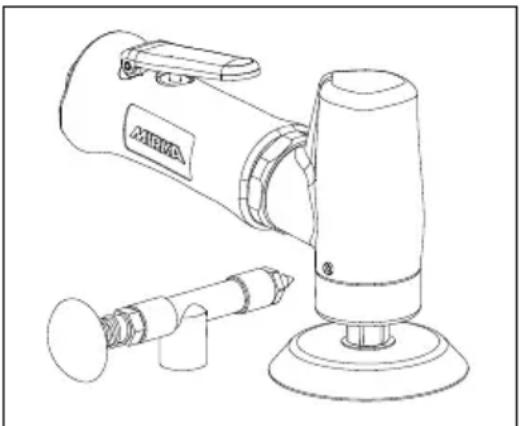

Instrucțiuni de lubrifiere:

Tineți scula în poziție orizontală pentru a menține lubrifiantul în poziția corectă. Aplicați lubrifiantul pentru angrenaje (bisulfură de molibden) cu o pompă de lubrifiant adecvată prin (3) gresorul cu 2 sau 3 pistoane pentru utilizare timp de 24 de ore.

Simptom Cauză posibilă Solutie
Putere redusă și/sau turație de rotire liberă scăzută.	Presiune insuficientă a aerului. Verificați presiunea din conducta de aer, la admisia sculei, în timp ce aceasta funcționează în rotație liberă. Aceasta trebuie să fie de 6,2 bar (90 psi (r)/620 kPa).
	Amortizoare înfundate. Amortizorul de zgomot poate fi curățat sub jet de soluție de curățare adecvată, până când sunt eli- minate particulele contaminante și murdăria care îl obturează. Dacă amortizorul de zgomot nu poate fi curățat corect, schimbați-l. Elementul amortizorului de zgomot.
	Sită de admisie colmatată. Curățați sita de admisie cu o soluție de curățare adecvată. Dacă sita de admisie nu poate fi curăța- tă, schimbați-o.
	Una sau mai multe palete uzate sau deteriorate.	Instalați un set complet de palete noi (pentru o funcționare corespunzătoare trebuie înlocuite toate paletele). Acoperiți toate paletele cu ulei de calitate pentru scule pneumatice.
	Scurgerea de aer spre interior de la carcasa motorului este indicată de un consum de aer mai mare decât valoarea normală și de o viteză mai scăzută decât cea normală.	Verificați alinierea corespunzătoare a motorului și cuplarea apărătoarei. Verificați dacă este dete- riorată garnitura inelară din placa de capăt față. Îndepărtați ansamblul motor și apoi reinstalați-l.
	Componente de motor uzate. Recondiționați motorul. Contactați Centrul de service autorizat Mirka.
	Rulmenții angrenajului sunt uzați sau deteriorați.	Înlocuiti rulmenții și/sau angrenajele uzate sau deteriorate.
Scurgerea aerului prin regula- torul de aer și/sau tija supapei.	Arc de supapă, supapă sau scaun de supapă murdare, deteriorate sau garnitura inelară.	Dezasamblați, inspectați și înlocuiti componentele uzate sau deteriorate.
Vibrații/funcționare neuni- formă.	Disc incorrect. Utilizați numai discuri cu dimensiunile și greutățile adecvate pentru aparat.
	Adăugarea de material de interfață sau alte materiale	Utilizați numai material abraziv și/sau de interfață proiectat pentru aparat. Nu atașați nimic pe fața discului uneltei, care să nu fi fost special proiectat pentru utilizarea cu discul sau unealta.
	Lubrifiere necorespunzătoare sau acumu- lare de reziduuri străine.	Demontați unealta și curățați-o cu o soluție adec- vată. Reasamblați unealta.
	Rulmenți de motor față/spate uzați sau deteriorați.	Înlocuiti rulmenții uzați sau deteriorați.
