MANUAL DE UTILIZARE RP 300NV Mirka

Declaratie de conformitateKWH Mirka Ltd.66850 Jeppo, Finlandadeclară pe propria răspundere că Mașina de lustruit rotativă de 77 mm (3 in. cu 3.000 rpm (Consultați tabelul „Configurație/specificații produs” înprivința anumitor modele) la care se referă declarația este conformă cu următoarele standarde sau documente normative: EN ISO 15744:2008. Curespectarea prevederilor 89/392/CEE modificată de Directivele 91/368/CEE, 93/44/CEE și 93/68/CEE și de Directiva cadru 2006/42/CE
Jeppo 06.04.2016	MIRKA
Locul și data emiterii Companie Stefan Sjöberg, Director Executiv
Instrucțiuni pentru operatorInclude – Vă rugăm să citiți și să respectați, Utilizareacorespunzătoare a sculei, Stații de lucru, Punerea sculei înfunctiune, Instrucțiuni de operare, Configurație/Specificațiiprodus, Pagina cu piese, Lista de piese, Seturi de piese deschimb pentru mașina de șlefuit, Ghid de depanare		ImportantCitiți cu atenție aceste instruc-țiuni înainte de instalarea,operarea, întreținerea saurepararea acestei scule. Păstrațiaceste instrucțiuni într-o locațieaccesibilă și sigură.
Producător/FurnizorKWH Mirka Ltd.66850 JeppoFinlandaTel.: [phone]Fax: [phone]		Echipament de protecție personală obligatoriuOchelari de siguranță Măști de respiratMănuși de siguranță Protecție auditivă
Dimensiune reco-mandată a furtunuluipneumatic – Minimum10 mm 3/8 in.	Lungime maximă reco-mandată a furtunului8 metri 25 picioare		Presiunea aeruluiPresiune de lucru maximă 6,2 bar 90 psi (r)Minimă recomandată NA NA

Vă rugăm să citiți și să respectați

1) Reglementări generale de siguranță și sănătate în industrie, Partea 1910, OSHA 2206, disponibil la: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Cod de siguranță pentru scule pneumatice portabile, ANSI B186.1 disponibil la: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Reglementări naționale și locale.

Utilizarea corespunzătoare a sculei

Această mașină de lustruit este proiectată pentru șlefuirea tuturor tipurilor de materiale, de exemplu metale, lemn, piatră, materiale plastice etc. folosind hârtie abrazivă proiectată în acest scop. Nu utilizați această mașină de lustruit pentru alte scopuri decât cele specificate, fără a consulta producătorul sau furnizorul autorizat de acesta. Nu utilizați discuri de sprijin care au o viteză de lucru mai mică de 3.000 rpm la mersul în gol.

Stații de lucru

Această sculă este proiectată pentru a fi utilizată manual. Este recomandat să utilizați întotdeauna scula stând pe o podea solidă. Scula poate fi utilizată în orice poziție, dar înainte de aceasta, operatorul trebuie să fie într-o poziție sigură, să aibă priză bună, având un echilibru stabil și să aibă în vedere că mașina de șlefuit poate dezvolta o reacție la cuplu. Consultați secțiunea „Instrucțiuni de operare”.

Punerea sculei în funcțiune

Utilizați o sursă de alimentare cu aer curată și lubrifiată, care va furniza o presiune măsurată a aerului la sculă de 6,2 bar (90 psi (r)) atunci când scula funcționează cu maneta complet apăsată. Este recomandat să utilizați o conductă de aer aprobată cu lungimea maximă de 10 mm (3/8 in.) x 8 m (25 ft). Este recomandat ca scula să fie conectată la sursa de alimentare cu aer ca în Figura 1.

Nu conectați scula la un sistem de alimentare cu aer fără a include un ventil de închidere ușor de atins și acționat. Sursa de alimentare cu aer trebuie să fie lubrifiată. Este recomandat cu tărie să utilizați un filtru de aer, regulator și lubrificator (FRL) ca în Figura 1, deoarece acestea vor furniza aer curat, lubrifiant și la presiunea corectă în sculă. Puteți obține informații despre aceste echipamente de la furnizorul dvs. Dacă aceste echipamente nu sunt utilizate, atunci scula trebuie lubrifiată manual

Pentru a lubrifa manual scula, deconectați conducta de aer și puneți 2–3 picături de ulei de motor pneumatic potrivit, de exemplu Fuji Kosan FK-20, Mobil ALMO 525 sau Shell TORCULA® 32, în capătul furtunului (admisia) aparatului. Reconectați scula la alimentarea cu aer și lăsați-o să funcționeze încet timp de câteva secunde pentru a permite aerului să pună uleiul în mișcare. Dacă scula este utilizată frecvent, lubrifiati-o zilnic sau atunci când începe să piardă putere.

Este recomandat ca presiunea aerului la nivelul sculei să fie de 6,2 bar (90 psi (r)) cât timp aceasta este în funcțiune. Scula poate funcționa la presiuni mai mici, dar niciodată mai mari de 6,2 bar (90 psi (r)).

Instructiuni de operare

1) Citiți toate instrucțiunile înainte de a utiliza această sculă. Toți operatorii trebuie să fie instruții complet în legătură cu utilizarea ei și să cunoască aceste reguli de siguranță. Toate operațiile de întreținere și reparații trebuie efectuate de către personal instruit.
2) Asigurați-vă că scula este deconectată de la alimentarea cu aer. Selectați un material abraziv potrivit și fixați-I pe discul de sprijin. Centrați materialul abraziv pe acesta.

3) Când utilizati această sculă, purtați întotdeauna echipamentul de protecție obligatoriu.

4) Când șlefuiți, așezați întotdeauna scula pe piesa de lucru, apoi porniți-o. Îndepărtați întotdeauna scula de pe piesa de lucru înainte de oprire. Aceste măsuri de precauție vor preveni crestarea piesei de lucru din cauza vitezei excesive a materialului abraziv.

5) Îndepărtați întotdeauna alimentarea cu aer a mașinii de lustruit înainte de montarea, reglarea sau îndepărtarea materialului abraziv sau a discului de sprijin.

6) Adoptați întotdeauna o poziție în care să aveți echilibru și/sau o poziție fermă și luați în considerare reacția la cuplu dezvoltată de mașina de lustruit.

7) Utilizați numai piese de schimb corespunzătoare.

8) Asigurați-vă întotdeauna că materialul de lustruit este fixat bine pentru a preveni deplasarea acestuia.

9) Verificați regulat dacă există uzură la nivelul furtunului și fitingurilor. Nu transportați scula ținând de furtun; aveți grijă întotdeauna să preveniți pornirea accidentală a sculei atunci când o transportați conectată la alimentarea cu aer.

10) Nu depășiți presiunea maximă recomandată a aerului. Utilizați echipamentul de protecție conform recomandărilor.

11) Scula nu este izolată electric. Nu o utilizați acolo unde există posibilitatea de intrare în contact cu conductori/piese aflate sub tensiune, conducte de gaz sau de apă etc. Verificați zona de lucru înainte de desfășurarea activității.

12) Aveți grijă să evitați contactul dintre elementele mobile ale sculei și piese de îmbrăcăminte, cravate, păr, lavete de curățat etc. În caz de contact, corpul va fi tras către piesa de lucru și componentele mobile ale aparatului, iar acest lucru poate fi foarte periculos.

13) Păstrați mâinile la distanță de discul rotativ în timpul utilizării.

14) Dacă scula pare că funcționează defectuos, scoateți-o imediat din funcțiune și solicitați repararea și întreținerea acesteia.

15) Nu lăsați scula să funcționeze liber fără a lua măsuri de precauție pentru protejarea oricăror persoane sau obiecte de posibila desprindere a materialului abraziv sau a discului.

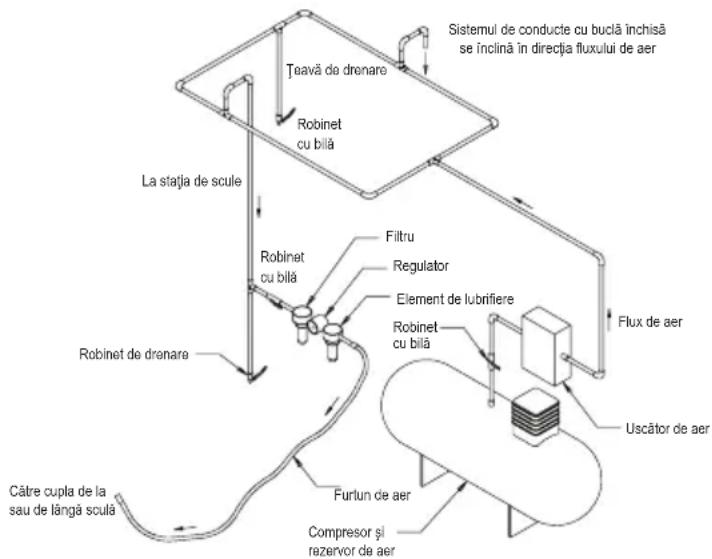


Figura 1

Configurație/Specificații produs: Mașină de lustruit rotativă de 3.000 rpm

Tip de aspiratie	Dimensiune disc mm (in.)	Numär model	Greutate netă produs kg (livre)	Înălți-me în mm (inch)	Lungime în mm (inch)	Pute-re, W (hp)	Consum de aer, lpm (scfm)	*Nivel de zgomot dBA	*Nivel al vibrației m/s ^2	*Coeficient de variație K m/s ^2
Fără aspiratie	77 mm (3 in.)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Specificatiile pot fi schimbate fără notificare prealabilă.

*Valorile specificate în tabel provin din teste efectuate în laborator în conformitate cu standardele și codurile declarate și nu sunt suficiente pentru evaluarea riscurilor. Valorile măsurate într-o anumită zonă de lucru pot fi mai mari decât cele declarate. Valorile efective ale expunerii și nivelul de risc sau accidentare la care este supus un individ sunt specifice pentru fiecare situație și depind de următorii factori: mediul înconjurător, modul de lucru al individului, materialul cu care se lucrează, configurația stației de lucru, precum și de timpul de expunere și condiția fizică a utilizatorului. KWH Mirka, Ltd. nu poate fi responsabilă pentru consecințele utilizării valorilor declarate în locul valorilor efective pentru expunere, pentru nicio evaluare individuală a riscurilor.

Mai multe informații despre sănătate ocupațională și siguranță pot fi obținute prin vizitarea următoarelor site-uri web:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (SUA)

Ghid de depanare

Simptom Cauză posibilă Solutie
Putere redusă și/sau turație de rotire liberă scăzută	Presiune insuficientă a aerului Verificați presiunea din conducta de aer, la admisia mașinii de lustruit, în timp ce scula funcționează în rotație liberă. Aceasta trebuie să fie de 6,2 bar (90 psi (r)/620 kPa).
	Amortizor înfundat Consultați secțiunea „Demontarea carcasei” pentru informații despre demontarea amortizorului de zgomot. Amortizorul poate fi clătit cu o soluție de curățare adecvată, până când sunt eliminate substanțele contaminante și murdăria care îl blochează. Dacă amortizorul de zgomot nu poate fi curățat, schimbați-l.
	Sită de admisie colmatată. Curățați sita de admisie cu o soluție de curățare adecvată. Dacă sita de admisie nu poate fi curățată, schimbați-o.
	Una sau mai multe palete uzate sau deteriorate	Instalați un set complet de palete noi (pentru o funcționare corespunzătoare trebuie înlocuite toate paletele). Acoperiți toate paletele cu ulei de calitate pentru scule pneumatice.
	Scurgerea de aer spre interior de la carcasa motorului este indicată de un consum de aer mai mare decât valoarea normală și de o viteză mai scăzută decât cea normală.	Verificați alinierea corespunzătoare a motorului și cu-plarea inelului de blocare. Verificați dacă este deteriorată garnitura inelară din canelura inelului de blocare. Demontați ansamblul motor și apoi remontați-l.
	Componente de motor uzate. Recondiționați	motorul. Contactați Centrul de service autorizat Mirka.
	Rulmenții axului sunt uzați sau deteriorați înlocuiti rulmenții uzați sau deteriorați.
Scurgerea aerului prin comutaorul pentru controlul vitezei și/sau tija supapei.	Arc de supapă, supapă sau scaun de supapă murdare, deteriorate sau îndoite.	Dezasamblați, inspectați și înlocuiti componentele uzate sau deteriorate.
Vibrații/funcționare neuni-formă.	Disc incorrect. Utilizați numai discuri cu dime	ensiunile și greutățile adecvate pentru aparat.
	Adăugarea de material de interfață sau alte materiale	Utilizați numai material abraziv și/sau de interfață proiectat pentru aparat. Nu atașați nimic pe fața discului mașinii de lustruit, care să nu fi fost special proiectat pentru utilizarea cu discul sau mașina de lustruit.
	Lubrifiere necorespunzătoare sau acumulare de reziduuri străine.	Demontați mașina de lustruit și curățați-o cu o soluție adecvată. Reasamblați mașina de lustruit.
	Rulmenți de motor față/spate uzați sau deteriorați	Înlocuiti rulmenții uzați sau deteriorați.
