MANUAL DE UTILIZADOR RP 300NV Mirka

pt Instruções de uso 87-90

ro Instructiuni de operare 91-94

Declaração de conformidadeKWH Mirka Ltd. 66850 Jeppo, FinlândiaDeclaro que é de nossa responsabilidade que o produto77 mm (3") 3.000 rpm Politriz (Veja Tabela de "Configuração/Especificações do Produto" para cada Modelo específico) a que esta declaração serefere está em conformidade com o(s) seguinte(s) padrão(ões) ou outro(s) documento(s) normativo(s) EN ISO 15744:2008. Seguindo as determinações 89/392/CEE com as emendas 91/368/CEE e 93/44/CEE 93/68/CEE e a Diretiva consolidada 2006/42/CE.Jeppo 06.04.2016MIRKALocal e data da emissão Empresa Stefan Sjöberg, CEO
Instruções para o OperadorInclui – Ler e Cumprir, Uso Apropriado da Ferramenta, Estações de Trabalho, Colocar a Ferramente em Uso, Instruçõesde Uso, Tabela de Configuração/Especificações do Produto,Página de Peças, Lista de Peças, Kits de Peças de Reposiçãopara Lixadeira, Guia de Soluções de Problemas		ImportanteLeia estas instruções atenta-mente antes de instalar, operar,fazer manutenção ou repararesta ferramenta. Mantenhaestas instruções em local seguroe acessível.
Fabricante/FornecedorKWH Mirka Ltd.66850 JeppoFinlândiaTel: [phone]Fax: [phone]		Equipamento de Proteção Individual RequeridoÓculos de Segurança Máscara RespiratóriaLuvas de Segurança Proteção Auditiva
Tamanho Mínimo Recomendado da Linha de Ar10 mm 3/8 pol.	Comprimento MáximoRecomendado da Mangueira8 metros 25 pés		Pressão do ArPressão Máxima de Trabalho 6,2 bar 90 psigMínima Recomendada NA NA

Ler e Cumprir

Uso Apropriado da Ferramenta

Esta politriz foi desenhada para lixar todos os tipos de materiais, como metais, madeira, pedra, plásticos, etc., usando abrasivos indicados para esse fim. Não use esta politriz para nenhum outro propósito que o especificado, sem consultar o fabricante. Não use suportes que sejam indicados para velocidade de trabalho menor que 3.000 rpm.

Estações de Trabalho

Esta ferramenta foi feita para funcionar como ferramenta manual. É recomendado que se use sempre a ferramenta estando o operador parado sobre uma base firme. Pode-se usar em qualquer posição, mas o operador deve em todo momento manter uma posição segura, segurando a ferramenta com firmeza, estar parado firmemente e deve ter em conta que a lixadeira pode desenvolver uma reação de torção. Ver seção “Instruções de Uso”.

Colocar a Ferramente em Uso

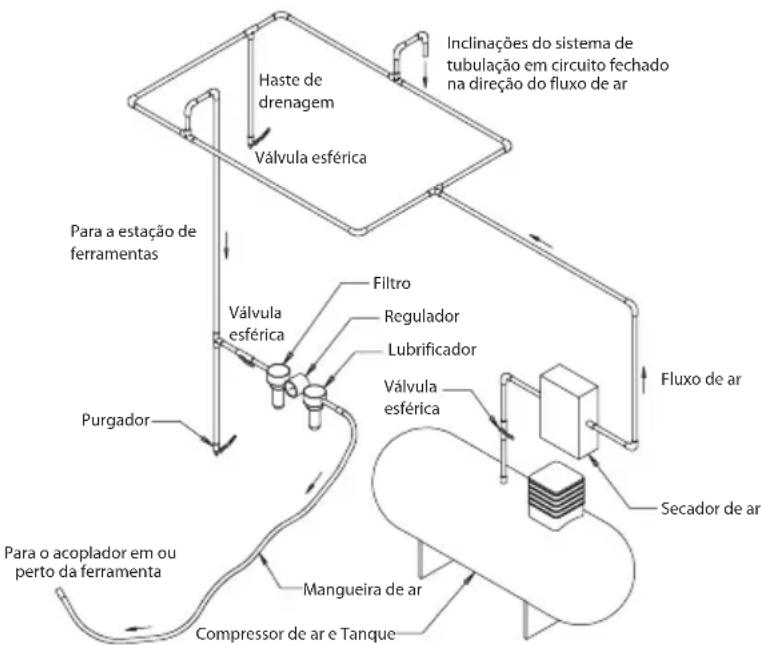

Use uma fonte de ar limpa e lubrificada que dê uma pressão de ar medida à ferramenta de 6,2 bar (90 psig) quando a ferramenta estiver funcionando com a alavanca completamente pressionada. É recomendado o uso de uma mangueira de ar aprovada de 10 mm (3/8 pol.) x 8 m (25 pés) de comprimento máximo. É recomendado que a ferramenta se conecte a fonte de ar como mostrado na Fig.1.

Não conecte a ferramenta ao sistema de ar sem incorporar uma válvula de corte do fluxo de ar fácil de alcançar e operar. A fonte de ar deve estar lubrificada. É altamente recomendável que o filtro de ar, registro e lubrificante sejam usados como mostrado na Fig.1, já que isso fornecerá ar limpo e lubrificado e com a pressão correta para a ferramenta. Informações detalhadas sobre esses equipamentos podem ser obtidas através de seu fornecedor. Se estes equipamentos não forem utilizados, então a ferramenta deverá ser lubrificada manualmente.

Para lubrificar manualmente a ferramenta, desconecte a mangueira de ar e ponha 2 ou 3 gotas de óleo lubrificante próprio para motores pneumáticos como Fuji Kosan FK-20, Mobil ALMO 525 ou Shell TORCULA® 32 na entrada da mangueira da máquina. Conecte novamente a ferramenta à fonte de ar e opere lentamente a ferramenta durante alguns segundos para permitir que o óleo circule pelo ar. Se a ferramenta for usada frequentemente, lubrifique-a diariamente ou lubrifique-a quando perder força ou velocidade.

É recomendado que a pressão do ar da ferramenta seja de 6,2 bar (90 psig) enquanto esteja em funcionamento. A ferramenta pode funcionar com pressões mais baixas, mas nunca acima de 6,2 bar (90 psig).

Instruções de Uso

1) Leia todas as instruções antes de usar esta ferramenta. Todos os operadores devem ser treinados para seu uso e ter conhecimento destas regras de segurança. Todas as operações de serviço e reparo devem ser executada por pessoal treinado.
2) Assegure-se de que a ferramenta esteja desconectada da fonte de ar. Seleccione um abrasivo apropriado e com cuidado coloque-o no suporte.
3) Sempre use equipamento de segurança requerido quando estiver usando esta ferramenta.
4) Quando lixar, sempre coloque a ferramenta sobre a superfície a trabalhar, então ligue a ferramenta. Sempre retire a ferramenta da superfície trabalhada antes de parar. Isto evitará riscar a superfície devido à velocidade excessiva do abrasivo.
5) Desconecte sempre a fonte de ar antes de montar, ajustar ou retirar o abrasivo ou o suporte.
6) Mantenha sempre uma postura firme e tenha ciência da reação de torção desenvolvida pela ferramenta.
7) Use somente peças de reposição corretas.
8) Assegure-se sempre de que o material a ser lixado está bem fixado, impossibilitando seu movimento.
9) Verifique regularmente a mangueira e as conexões para prevenir o desgaste. Não carregue a ferramenta pela mangueira; sempre tenha o cuidado de que a ferramenta não seja ligada quando estiver carregando com a fonte de ar conectada.
10) Não exceda a pressão de ar máxima recomendada. Use o equipamento de segurança recomendado.
11) A ferramenta não está isolada eletricamente. Não a use onde houver a possibilidade de entrar em contato com cabos elétricos, canos de gás, canos de água, etc. Cheque a área antes da utilização.
12) Tome cuidado para que as partes móveis da ferramenta não prendam em roupas, gravatas, cabelos, panos de limpeza, etc. Caso isso ocorra, o objeto será atraído para a superfície trabalhada e as partes móveis da máquina e pode ser muito perigoso.
13) Mantenha as mãos longe do suporte durante o uso.
14) Se a ferramenta parecer funcionar mal, suspenda o uso imediatamente e providencie reparo.
15) Não permita que a ferramenta funcione sem tomar medidas que protejam pessoas ou objetos contra perda do abrasivo ou disco.

Configuração/Especificações do Produto: 3.000 rpm Politriz

Tipo de Aspiração	Tamanho Almofada mm (pol.)	Número do Modelo	Peso Líq. do Produto kg (libras)	Altura mm (pol.)	Com-primen-tomm (pol.)	Potência watts (HP)	Consumo de Ar LPM (scfm)	*Nível de Ruído dBA	*Nível de Vi-bração m/s2	*Fator Variável K m/s2
Sem Aspi-ração	77 mm (3 pol.)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

As especificações estão sujeitas a alteração sem aviso prévio.

*As especificações estipuladas na tabela vêm de testes de laboratório realizados em conformidade com códigos e padrões pré-estabelecidos e não são suficientes para avaliar os riscos. Os valores medidos em um lugar de trabalho específico podem ser mais altos que os valores declarados. Os valores efetivos expostos e a quantidade de risco e dano sofrido por um indivíduo são únicos para cada situação e depende do meio ambiente, a forma como cada indivíduo trabalha, o material específico usado, a posição de trabalho, assim como o tempo de exposição e condições físicas do usuário. A KHW Mirka não poderá ser responsabilizada por consequências de usar os valores declarados em vez de valores reais para qualquer avaliação de risco.

Mais informações sobre saúde ocupacional e segurança podem ser obtidas na Internet nos seguintes sites:

https://osha.europa.eu/en(Europa) http://www.fundacentro.gov.br (Brasil)

Guia de Solução de Problemas
Sintomas Possível Causa Solução
Baixa Potência e/ou Baixa Velocidade Livre	Pressão do ar insuficiente Verifique a pressão	da linha de ar na entrada da Politriz, enquanto a ferramenta está funcionando em velocidade livre. Deve ser 6,2 bar (90 psig/620 kPa).
	Silenciador(es) obstruído(s) Veja a seção “Desmontagem da carcaça” para re-mover o silenciador. O Silenciador pode ser lavado com uma solução limpa e adequada até que todas as impurezas e obstruções tenham sido removidas. Se o Silenciador não puder ser limpo apropriadamente, então o substitua.
	Filtro de entrada obstruído Limpe o filtro de entrada com uma solução limpa e adequada. Se o filtro não limpar, substitua-o.
	Uma ou mais palheta gasta ou quebrada Instale um jogo completo de palhetas novas (todas as palhetas devem ser trocadas para um funciona-mento correto). Cubra todas as palhetas com óleo de qualidade para ferramenta pneumática.
	Vazamento interno de ar na carcaça do motor indicado pelo aumento do consumo de ar e queda na velocidade normal	Verifique se o motor e o anel de travamento estão bem fixados. Verifique se o anel O-Ring está danificado ou rompido. Retire o motor e instale-o novamente.
	Peças gastas do motor Faça a revisão do motor. Contate um serviço Autorizado Mirka
	Eixo dos rolamentos gastos ou quebrados Substitua os rolamentos gastos ou quebrados.
Vazamento de ar através do Controle de Velocidade e/ou da Válvula	Mola de válvula, Válvula ou anel sujo, quebrado ou danificado	Desmonte, inspecione e substitua peças gastas ou avariadas. Ver passos 2 e 3 em “Desmontagem da carcaça” e passos 2 e 3 em “Montagem da carcaça”.
Vibração/Funcionamento irregular	Suporte incorreto Use somente tamanhos e pesos desenhados para a máquina.
	Outros materiais acoplados ao suporte Use somente abrasivo e/ou interface desenhado para a máquina. Não adapte nada no suporte que não seja especificamente desenhado para ser usado com o suporte e a Politriz.
	Lubrificação imprópria ou acúmulo de partículas (fragmentos) estranhas	Desmonte a Politriz e limpe com uma solução de limpeza adequada. Monte a Politriz.
	Rolamentos gastos ou quebrados Substitua os rolamentos gastos ou quebrados.
