BRUKSANVISNING RP 300NV Mirka

Försäkran om överensstämmelseKWH Mirka Ltd.66850 Jeppo, Finlandförsäkrar härmed att produkten 77 mm (3 tum) 3 000 rpm roterande polermaskin (se tabellen "Produktinformation/Specifikationer" för respektive modell), för vilken denna försäkran gäller, överensstämmer med följande standard(er) eller andra normativa dokument: EN ISO 15744:2008. I enlighet med bestämmelserna i direktiv 89/392/EEG, ändrat genom direktiv 91/368/EEG, 93/44/EEG och 93/68/EEG och konsoliderat genom direktiv 2006/42/EG
Jeppo 06.04.2016Ort och datum	MIRKABolag		Stefan Sjöberg, VD
BruksanvisningInkluderar – Läs igenom och följ, Rätt användning av verktyget, Arbetsstationer, Börja använda verktyget, Bruksanvisning, Produktkonfigurations-/specifikationstabeller, Komponentsida, Komponentlista, Reservdelskit, Felsökningsguide		ViktigtLäs dessa instruktioner noggrant före installation, användning, service eller reparation av verktyget. Förvara instruktionerna på ett säkert, men lätt åtkomligt, ställe.
Tillverkare/leverantörKWH Mirka Ltd.66850 JeppoFinlandTel: [phone]Fax: [phone]		Erforderlig personlig skyddsutrustningSkyddsglasögon AndningsskyddSkyddshandskar Hörselskydd
Rekommenderad storlek på luftrör – minimum10 mm 3/8 tum	Rekommenderad maxlängd på luftröret8 meter 25 fot		LufttryckMaximalt arbetstryck 6,2 bar 90 psigMinsta rekommenderade tryck NA NA

Läs igenom och följ

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan beställas via: Superintendent of Documents; Government Printing Office; Washington DC 20402, USA.
2) Safety Code for Portable Air Tools, ANSI B186.1, kan beställas via: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018, USA.
3) Nationella och lokala bestämmelser.

Rätt användning av verktyget

Denna polermaskin är avsedd för användning på alla slags material, t.ex. metall, trä, sten, plast etc. med slipmaterial speciellt utformade för dessa ändamål. Använd inte polermaskinen för andra ändamål än de specificerade, utan att först rådfråga tillverkaren eller tillverkarens auktoriserade leverantör. Använd inte underlagsplattor som har lägre hastighet än 3 000 rpm fri hastighet.

Arbetsstationer

Verktyget ska användas som handverktyg. Användaren rekommenderas att alltid stå på ett stadigt underlag när han eller hon arbetar med verktyget. Innan polermaskinen startas måste användaren befinna sig i en säker position på ett stadigt underlag med ett fast grepp om maskinen samt vara medveten om att det kan uppstå en momentreaktion vid uppstarten. Se avsnittet "Bruksanvisning".

Börja använda verktyget

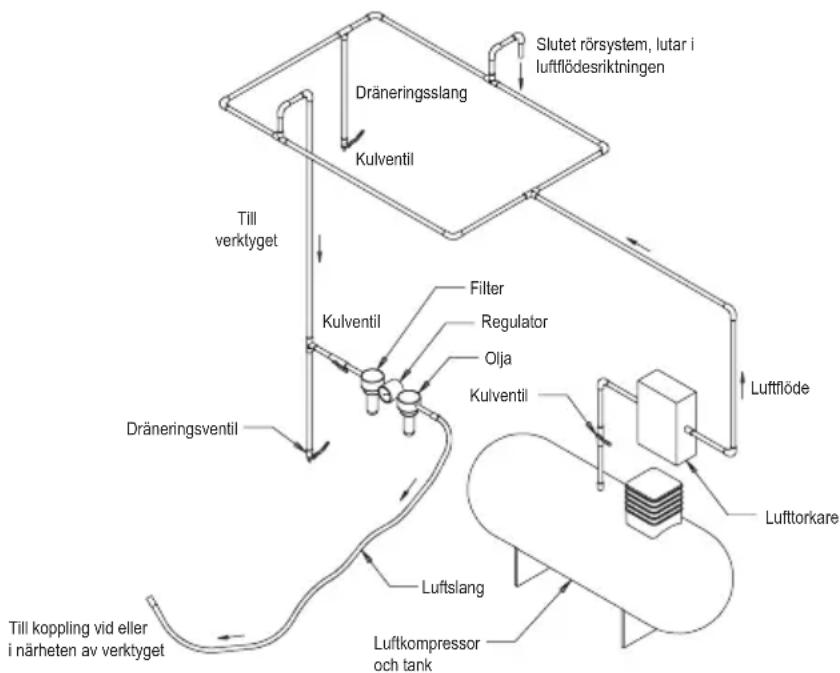

Använd en ren oljad luftkälla som ger ett jämnt lufttryck på 6,2 bar (90 psig) till verktyget då verktyget används med handtaget fullt nedtryckt. Det rekommenderas att man använder ett godkänt luftrör på max. 10 mm x 8 m. Det rekommenderas att verktyget kopplas till luftkällan enligt Bild 1.

Koppla inte verktyget till luftsystemet utan att inkludera en luftstängningsventil som är lätt att komma åt. Luftkällan bör vara oljad. Det rekommenderas att man använder luftfilter, regulator och olja (FRL) som visas på Bild 1, eftersom verktyget då förses med ren oljad luft med rätt tryck. Detaljerad information om sådan utrustning kan fås från din återförsäljare. Om sådan utrustning inte används bör verktyget oljas manuellt.

För att olja verktyget manuellt, koppla bort lufröret och applicera 2 till 3 droppar lämplig motorolja, t.ex. Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32 i lufröret (inloppet) på maskinen. Koppla verktyget till luftkällan igen och låt det gå med låg hastighet i några sekunder, så att oljan får cirkulera. Om verktyget används ofta bör det smörjas dagligen eller när verktyget börjar gå långsammare eller förlorar kraft.

Det rekommenderas att lufttrycket vid verktyget är 6,2 bar (90 psig) när verktyget är igång. Verktyget kan fungera med lägre tryck, men aldrig högre än 6,2 bar (90 psig).

Bruksanvisning

1) Läs igenom alla instruktioner före användning av verktyget. Alla användare bör kunna använda verktyget och vara medvetna om säkerhetsföreskrifterna. Alla service- och reparationsarbeten måste utföras av utbildad personal.
2) Se till att koppla från lufttillförseln. Välj ett lämpligt slipmaterial och fäst det på underlagsplattan. Se till att slipmaterialet är centrerat på underlagsplattan.
3) Använd alltid erforderlig säkerhetsutrustning.
4) Placera alltid verktyget på arbetsstycket innan du startar det. Ta alltid bort verktyget från arbetsstycket innan du stänger av det. Det förhindrar att djupa spår uppstår i arbetsstycket på grund av för hög hastighet på sliprondellen.
5) Koppla alltid från lufttillförseln innan du monterar, justerar eller tar bort slipmaterialet eller underlagsplattan.
6) Stå alltid på ett stadigt underlag/i en säker ställning och var medveten om att det kan uppstå en momentreaktion vid uppstarten av polermaskinen.
7) Använd endast korrekta reservdelar.
8) Se alltid till att materialet som ska slipas sitter fast ordentligt, så att det inte rör sig.

9) Kontrollera slangen och kopplingarna regelbundet med avseende på slitage. Lyft inte verktyget i slangen och se till att verktyget inte startas när du bär det med lufttillförseln påkopplad.

10) Överskrid inte det rekommenderade maximala lufttrycket. Använd rekommenderad säkerhetsutrustning.

11) Verktyget är inte elektriskt isolerat. Använd det inte på platser där det finns elkablar, gasrör, vattenledningar eller liknande i närheten. Kontrollera arbetsområdet innan du startar verktyget.

12) Se till att rörliga delar inte kommer i kontakt med kläder, slipsar, hår, rengöringsdukar m.m. Om verktyget fastnar i något finns det risk för att användaren dras mot arbetsstycket och maskinens rörliga delar, vilket kan vara mycket farligt.

13) Håll händerna borta från den roterande underlagsplattan under användning.

14) Om verktyget inte fungerar som det ska, stäng genast av det och lämna in det på service eller reparation.

15) Låt inte verktyget köra fritt utan att vidta säkerhetsåtgärder för att skydda personer eller föremål från skador orsakade av att slippappret eller underlagsplattan lossnar.

Figur 1

Produktkonfiguration/Specifikationer: 3 000 rpm Roterande polermaskin

Typ av utsug	Storlek på underlagsplattamm (tum)	Modell-nummer	Produktens net-tovikt, kg (pounds)	Höjd, mm (tum)	Längd, mm (tum)	Effekt (hk)	Luftför-brukning l/min (scfm)	*Ljud-nivå dBA	*Vibrationsni-vå m/s2	*Mätto-lerans (K-faktor) m/s2
Inget utsug	77 mm (3") RP-300NV		0,55(1,20)	89,0(3,50)	124,0(4,88)	209(0,28)	481 (17) 81	1,4 0,7

Specifikationerna kan komma att ändras utan föregående meddelande.

*Värdena som anges i tabellen har uppmätts vid laboratorietester i enlighet med angivna koder och standarder och bör inte användas för riskbedömning. Värden som mäts på enskilda arbetsplatser kan vara högre än de angivna värdena ovan. De faktiska exponeringsvärdena och skaderiskerna som en enskild användare utsätts för är unika och beror på hur personen arbetar, arbetsmaterialet och utformningen av arbetsplatsen, liksom på exponeringstiden och användarens fysiska tillstånd. KWH Mirka Ltd. kan inte hållas ansvarigt för konsekvenser av att de angivna värdena används i stället för de faktiska exponeringsvärdena vid en enskild riskbedömning.

Ytterligare information om arbetshälsa och arbetssäkerhet finns på följande webbplatser:

https://osha.europa.eu/en(Europa)

http://www.osha.gov (USA)

Felsökningsguide

Symptom Möjlig orsak	Lösning
Kraftlös och/eller låg hastighet	Otilräckligt lufttryck Kontrollera lufttrycket vid luftintaget när polermaskinen går med fri hastighet. Det måste vara 6,2 bar (90 psig/620 kPa).
	Igensatt(a) ljuddämpare Se avsnittet "Demontering av maskinhus" för att ta bort ljuddämparen. Ljuddämparen kan tvättas med ett lämpligt rengöringsmedel för att få bort alla orenheter och hinder. Om ljuddämparen inte kan rengöras ordentligt bör den bytas ut.
	Igensatt inloppssil Rengör inloppssilen med ett lämpligt rengöringsmedel. Om inloppssilen inte kan rengöras ska den bytas ut.
	En eller flera lameller är slitna/skadade Instala llera en komplett uppsättning nya lameller (alla lameller måste bytas ut för att maskinen ska fungera ordentligt). Bestryk alla lameller med en pneumatisk verktygsolja av hög kvalitet.
	Internt luftläckage i motorn, visar sig som högre luftförbrukning än vanligt och lägre hastighet än vanligt	Kontrollera att motorn är korrekt placerad och att låsringen sitter fast. Kontrollera om O-ringen i låsringsspåret är skadad. Montera ur motorn och montera in den på nytt.
	Slitna motordelar Lämna in motorn på service. Kontakta ett auktoriserat Mirka servicecenter.
	Slitna eller skadade spindellager Byt ut de slitna eller skadade lagren.
Luftläckage genom hastighetskontrollen och/eller ventilhuset	Smutsig, söndrig eller krokig ventilfjäder, ventil eller ventilsäte	Demontera, kontrollera och byt ut slitna eller skadade delar.
Vibration/ojämn gång	Felaktig underlagsplatta. Använd endast de storlekar och vikter som är anpassade för maskinen.
	Tillägg av mellanläggsplatta eller annat material	Använd endast de slipmaterial och/eller mellanläggsplattor som är anpassade för maskinen. Fäst ingenting på polermaskinens underlagsplatta som inte är speciellt konstruerat för att användas i kombination med den aktuella underlagsplattan och polermaskinen.
	Otilräcklig smörjning eller skräpbildning Demontera polermaskinen och rengör med ett lämpligt rengöringsmedel. Montera polermaskinen igen.
	Slitna eller skadade bak- eller framlager Byt ut de slitna eller skadade lagren.
