NAVODILA ZA UPORABO RP 300NV Mirka

Pravilna uporaba alata

Ovaj alat za poliranje konstruiran je za upotrebu na svim vrstama materijala, tj. metala, drva, kamena, plastike itd. uporabom abrazivnih sredstava osmišljenih za tu svrhu. Nemojte rabiti alat za poliranje za bilo koju svrhu osim navedene bez prethodnog savjetovanja s proizvođačem ili ovlaštenim dobavljačem proizvođača. Nemojte rabiti podložne ploče koje nisu predviđene za slobodan rad na više od 3.000 o/min.

Radne stanice

Izjava o skladnostiKWH Mirka Ltd.66850 Jeppo, Finskas polno odgovornostjo izjavlja, da je dvoročna rotacijska polirna naprava s 77 mm (3 palci) in 3.000 vrt./min (glejte tabelo “Konfiguracija/specifikacije izdelka” za posamezni model), na katere se nanaša ta izjava, v skladu z naslednjimi standardi ali drugimi normativnimi dokumenti: EN ISO 15744:2008. V skladu z določbami direktive 89/392/EGS, kakor je bila spremenjena z direktivami 91/368/EGS, 93/44/EGS, 93/68/EGS in sprečiščeno direktivo 2006/42/ES.
Jeppo 30. 03. 2016	MIRKA
Kraj in datum izdaje podjetje Stefan Sjöberg, izvršni direktor
Navodila za uporaboVključujejo: Preberite in upoštevajte, Pravilna uporaba orodja, Delovne postaje, Uporaba orodja, Navodila za uporabo, Tabele konfiguracije/specifikacij izdelka, Stran z deli, Seznam delov, Kompleti nadomestnih delov, Navodila za odpravljanje težav		PomembnoPred namestitvijo, uporabo ali vzdrževanjem tega orodja natančno preberite ta navodila. Shranite ta navodila na varnem in dostopnem mestu.
Proizvajalec/dobaviteljKWH Mirka Ltd.66850 JeppoFinskaTel.: [phone]Faks: [phone]		Obvezna osebna varnostna opremaZaščitna očala Dihalne maskeZaščitne rokavice Zaščita za ušesa
Priporočena velikost zračnega voda – najmanj10 mm 3/8 palca	Priporočena največja dolžina cevi8 metrov 25 čevljev		Zračni tlakNajvečji delovni tlak 6,2 bara 90 psigPriporočena najmanjša vrednost ni podatka ni podatka

Preberite in upoštevajte

1) Okvirna direktiva o varnosti in zdravju pri delu, del 1910, OSHA 2206, na voljo pri: Superintendent of Documents, Government Printing Office, Washington DC 20402.
2) Pravila varnega ravnanja s prenosnimi pnevmatskimi orodji, ANSI B186.1, na voljo pri: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Državni in lokalni predpisi

Pravilna uporaba orodja

Ta polirna naprava je zasnovana za poliranje vseh vrst materialov, tj. kovin, lesa, kamna, plastike itd., z brusilnimi sredstvi za ta namen. Brez posvetovanja s proizvajalcem ali pooblaščenim dobaviteljem polirne naprave ne uporabljajte za druge namene, ki niso določeni. Ne uporabljajte podložnih blazinic z delovno hitrostjo, nižjo od 3.000 vrt./min prostega teka.

Delovne postaje

Orodje deluje kot ročno orodje. Vedno je priporočljivo, da orodje uporabljate, ko stojite na trdnih tleh. Lahko je v katerem koli položaju, vendar mora biti upravljalec pred takšno uporabo na varnem položaju z dobrim oprijemom in oporo za noge ter mora upoštevati, da lahko pride do sunka brusilnika. Glejte poglavje "Navodila za uporabo".

Uporaba orodja

Uporabite čist podmazan dovod zraka, ki bo med delovanjem orodja in pri do konca pritisnjeni ročici sprejel izmerjen zračni tlak na orodju s 6,2 bara (90 psig). Priporočljivo je, da uporabite odobreno največjo dolžino zračnega voda 10 mm (3/8 palca) x 8 m (25 čevljev). Priporočljivo je tudi, da je orodje povezano z dovodom zraka, kot je prikazano na sliki 1.

Orodja ne povežite na sistem zračnega voda, će niste vgradili lahko dostopnega zračnega zapornega ventila, ki je preprost za uporabo. Dovod zraka je treba namazati. Zelo priporočljivo je, da zračni filter, regulator in napravo za mazanje (FRL) uporabljate, kot je prikazano na sliki 1, saj s tem zagotovite čist in namazan zrak pri ustreznem tlaku na orodje. Podrobnosti glede takšne opreme najdete pri dobavitelju. Če takšne opreme ne boste uporabljali, morate orodja ročno namazati.

Če želite orodje ročno namazati, odklopite zračni vod in namažite 2–3 kapljice ustreznega olja za mazanje pnevmatskega motorja, kot je Fuji Kosan FK-20, Mobil ALMO 525 ali Shell TORCULA® 32, v konec cevi (dovod). Ponovno povežite orodje z dovodom zraka in ga pustite, da nekaj sekund deluje počasi, da zrak razširi olje. Če orodje pogosto uporabljate, ga mažite vsak dan ali ga namažite, će začne delovati počasi ali izgublja moč.

Priporočljivo je, da je med delovanjem zračni tlak na orodju 6,2 bara (90 psig). Orodje lahko deluje pri nižjem tlaku, nikoli pa pri tlaku, ki je višji od 6,2 bara (90 psig).

Navodila za uporabo

1) Pred uporabo tega orodja preberite vsa navodila. Vsi upravljalci morajo biti povsem usposobljeni za uporabo orodja in upoštevati varnostna pravila. Vsa servisna in vzdrževalna dela mora opraviti usposobljeno osebje.
2) Preverite, ali je orodje izključeno iz dovoda zraka. Izberite ustrezno brusilno sredstvo in ga pritrdite na podložno blazinico. Poskrbite, da je brusilno sredstvo na sredini podložne blazinice.
3) Pri uporabi tega orodja imejte vedno obvezno zaščitno opremo.
4) Pri brušenju orodje vedno postavite na delovno površino pred vklopom orodja. Pred zaustavitvijo orodja tega vedno umaknite z delovne površine. Tako ne bo prišlo do izdolbenja delovne površine zaradi prekomerne hitrosti brusilnega sredstva.
5) Pred namestitvijo, prilagajanjem ali odstranjevanjem brusilnega sredstva ali podložne blazinice vedno odstranite dovod zraka v polirno napravo.
6) Vedno prilagodite trdno podlago in/ali položaj ter upoštevajte sunke polirne naprave.
7) Uporabljajte samo ustrezne nadomestne dele.
8) Vedno zagotovite, da je material za brušenje trdno pritrjen in je onemogočeno njegovo premikanje.
9) Redno preverjajte obrabo cevi in nastavkov. Orodja ne nosite za njegovo cev; vedno pazite, da ne pride do vklopa orodja, ko ga nosite s priključenim dovodom zraka.
10) Ne presezite največjega priporočenega zračnega tlaka. Uporabite zaščitno opremo v skladu s priporočili.
11) Orodje ni električno izolirano. Ne uporabljajte, će obstaja možnost stika z električno napetostjo, s plinskimi cevmi, z vodovodnimi cevmi itd. Pred uporabo preverite območje delovanja.
12) Pazite, da se premični deli orodja ne zapletejo z oblačili, lasmi, s kravatami, čistilnimi krpami itd. Sicer lahko pride do vlečenja telesa proti delu in premičnim delom stroja, kar je lahko zelo nevarno.
13) Med uporabo se z rokami ne dotikajte vrteče se blazinice.
14) Če se zdi, da naprava ne deluje pravilno, nemudoma prenehajte z uporabo in se dogovorite za servis in popravilo.
15) Orodje ne sme delovati v prostem teku, će prej z ustreznimi zaščitnimi ukrepi ne preprečite nevarnosti izmeta brusilnega sredstva ali podložne blazinice za ljudi ali predmete.

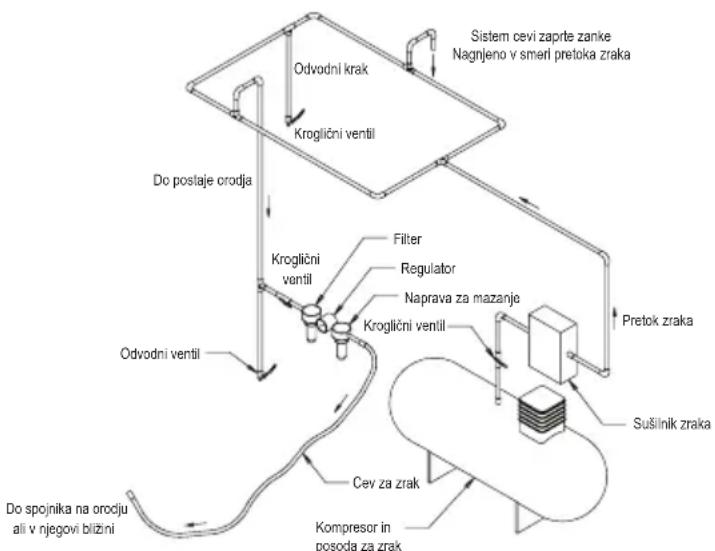


Slika 1

Konfiguracije/specifikacije izdelka: Rotacijska polirna naprava s 3.000 vrt./min

Vrsta va-kuuma	Velikost podložke v mm (palci)	Številka modela	Neto teža izdelka v kg (funti)	Višina v mm (palci)	Dolžina v mm (palci)	Moč v vatih (HP)	Poraba zraka v l/ min (scfm)	* Raven hrupa v dBA	* Raven tresljajev v m/s2	*Negotovost K v m/s ^2
Brez odsesavanja	77 mm (3 palca)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Pridružujemo si pravico do spremembe specifikacij brez predhodnega obvestila.

* V tabeli navedene vrednosti so določene v laboratorijskih preizkusih v skladu z navedenimi pravilniki in standardi ter ne zadostujejo za oceno tveganja. Izmerjene vrednosti na določenem delovnem mestu so lahko višje od navedenih vrednosti. Vrednosti dejanske izpostavljenosti in stopnja tveganja ali škode za posameznika se razlikujejo za vsako posamezno situacijo in so odvisni od okolice, načina upravljanja strojev, obdelave določenega materiala, zasnove delovne postaje ter časa izpostavljenosti in fizične pripravljenosti uporabnika. Podjetje KWH Mirka, Ltd. ne prevzema nikakršne odgovornosti za posledice uporabe navedenih vrednosti namesto vrednosti dejanske izpostavljenosti za nobeno individualno oceno tveganja.

Dodatne informacije o varnosti in zdravju pri delu lahko dobite na naslednjih spletnih mestih:

https://osha.europa.eu/en (Evropa)

http://www.osha.gov (ZDA)

Težava Možen vzrok Rešitev

	Nezadosten tlak zraka. Preverite tlak zračnega voda na vhodu polirne naprave, medtem ko je orodje v prostem teku. Biti mora 6,2 bara (90 psig/620 kPa).
	Zamašeni dušilniki. Za odstranitev dušilnikov si oglejte “Razstavljanje ohišja”. Dušilnik lahko izperete s čisto, ustrezno čistilno raztopino, da odstranite vso umazanijo in ovire. Če dušilnika ni mogoče ustrezno očistiti, ga zamenjajte.
	Zamašena mreža za dovod. Očistite mrežo za dovod s čisto ustrezno čistilno raztopino. Če mreže ni mogoče očistiti, jo zamenjajte.
Nizke porabe energije in/ali nizke hitrosti v prostem teku.	Eno ali več obrabljenih ali zlomljenih lamel.	Namestite celoten komplet novih lamel (za ustrezno delovanje morate zamenjati vse lamele). Namažite vse lamele s kakovostnim oljem za pnevmatska orodja.
	Notranje uhajanje zraka v ohišju motorja, označeno z višjo porabo zraka od normalne in nižjo hitrostjo od normalne.	Preverite ustrezno poravnavo motorja in aktivacijo zaklepnega obroča. Preverite, ali sta O-tesnilo in zaklepni obroč poškodovana. Odstranite sklop motorja in ga ponovno namestite.
	Deli motorja so obrabljeni.	Natančno preglejte motor. Obrnite se na pooblaščenega serviserja podjetja Mirka.
	Obrabljeni ali zlomljeni ležaji vretena. Zamenjajte obrabljene ali zlomljene ležaje.
Uhajanje zraka skozi krmilni element za hitrost in/ali cev ventila.	Umazana, zlomljena ali zvita vzmet ventila, ventil ali sedež ventila.	Razstavite, preglejte in zamenjajte obrabljene ali poškodovane dele.
	Nepravilna blazinica. Uporabljajte blazinice z velikostmi in s težami, določenimi samo za stroj.
	Dodatek vmesne blazinice ali drugega materiala.	Uporabljajte brusilna sredstva in/ali vmesnike, določene samo za stroj. Na sprednjo stran podložne blazinice polirne naprave ne pritrujte ničesar, kar ni posebej namenjeno za uporabo z blazinico ali polirno napravo.
Vibracije/grobo delovanje.	Nepravilno mazanje ali nabiranje tujkov.	Razstavite polirno napravo in jo očistite v ustrezni čistilni raztopini. Sestavite polirno napravo.
	Obrabljeni ali zlomljeni zadnji ali sprednji ležaji motorja.	Zamenjajte obrabljene ali zlomljene ležaje.

Izjava o usklađenostiKWH Mirka Ltd.66850 Jeppo, Finskaprema sopstvenoj odgovornosti izjavljujemo da je proizvod rotaciona polirka, 77 mm (3 in.), brzine 3.000 o/min (u odeljku „Konfiguracija/specifikacije proizvoda“ pogledajte tabelu za odgovarajući model), na koji se ova izjava odnosi, usklađen sa sledećim standardima ili drugim normativnim dokumentima: EN ISO 15744:2008. Prema zahtevima Direktive 89/392/EEZ dopunjenim Direktivama 91/368/EEZ i 93/44/EEZ, 93/68/EEZ i konsolidovanom Direktivom 2006/42/EZ
Jeppo 06.04.2016MIRKA
Mesto i datum izdanja Kompanija Stefan Sjöberg, generalni direktor
Uputstva za rukovaocaSadrži odeljke – Pročitajte i primenite, Pravilna upotreba alatke, Radne stanice, Upotreba alatke, Uputstva za rad, Tabela konfiguracije/specifikacija proizvoda, Stranica sa delovima, Spisak delova, Kompleti rezervnih delova, Vodič za otklanjanje problema		VažnoPažljivo pročitajte ova uputstva pre postavljanja, rada, servisiranja ili popravljanja ove alatke. Čuvajte ova uputstva na bezbednom i lako dostupnom mestu.
Proizvođač/dobavljačKWH Mirka Ltd.66850 JeppoFinskaTel.: [phone]Faks: [phone]		Neophodna lična zaštitna opremaZaštitne naočare Respiratorna maskaZaštitne rukavice Zaštita za sluh
Preporučena veličina vazdušnog voda:minimalno10 mm 3/8 in	Preporučena maksimalna dužina creva8 metara 25 stopa		Vazdušni pritisakMaksimalni radni pritisak 6,2 bara 90 psigPreporučeni minimum N/D N/D

Pročitajte i primenite

1) Opšti industrijski propisi za bezbednost i zdravlje, deo 1910, OSHA 2206, izdavač: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Bezbednosna pravila za prenosne alatke na komprimovani vazduh, ANSI B186.1, izdavač: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Državni i lokalni propisi.

Pravilna upotreba alatke

Ova polirka je namenjena za poliranje svih vrsta materijala, tj. metala, drva, kamena, plastike itd. pomoću brusnih papira namenjenih za tu svrhu. Nemojte da koristite ovu polirku ni za jednu drugu namenu, sem navedene, ako se niste prvo posavetovali sa proizvođačem ili njegovim ovlašćenim zastupnikom. Nemojte da koristite podmetače umetaka koji imaju radnu brzinu manju od 3.000 o/min brzine bez opterećenja.

Radne stanice
