KULLANIM KILAVUZU RP 300NV Mirka

tr Çalıştırma Talimatları 111-114

zh 操作说明 115-118

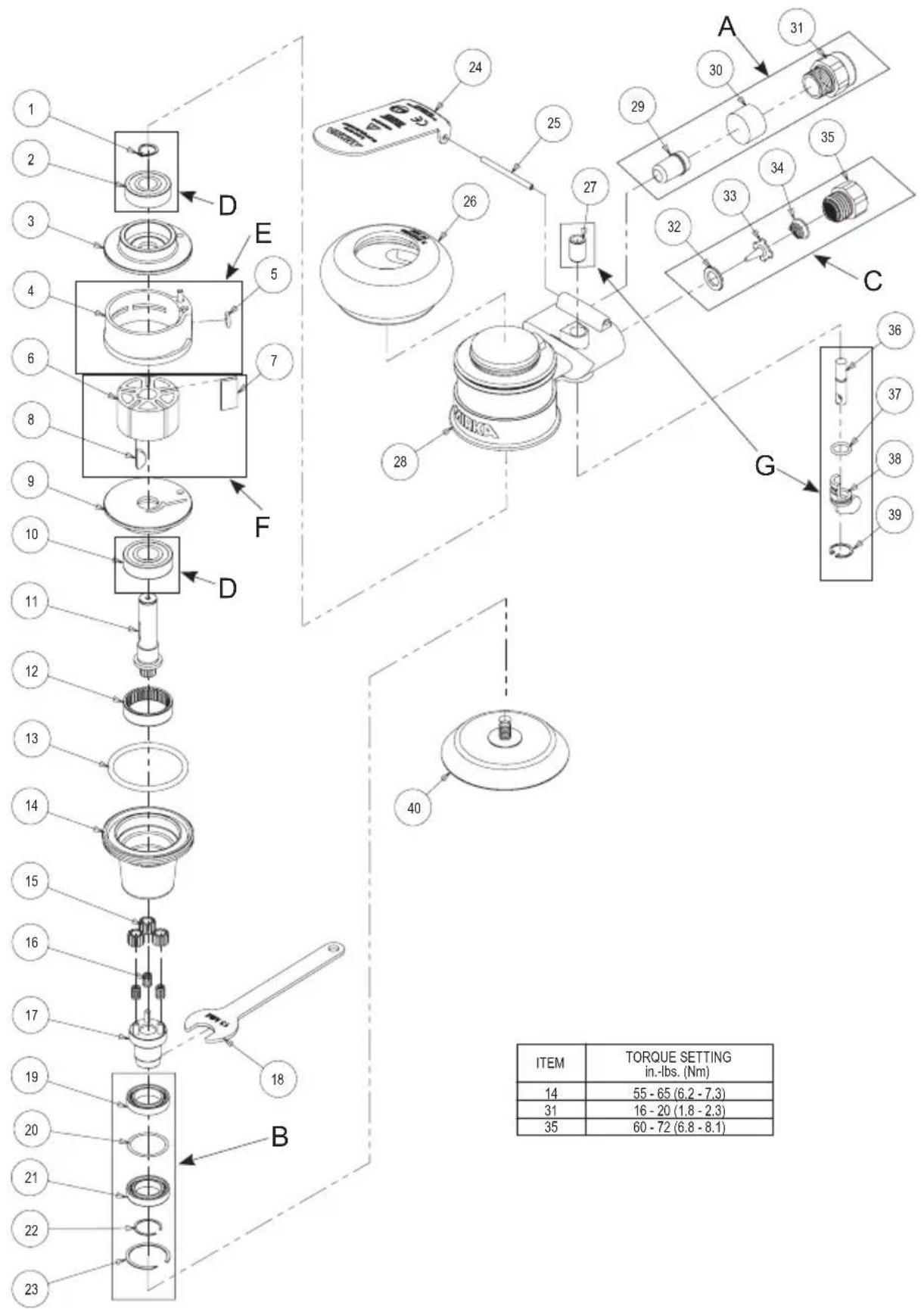

1 2 3 4 6 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 D E F D B A 31 30 35 34 33 32 31 29 27 26 24 28 G 36 37 38 39 40 ITEM TORQUE SETTING in.-Ibs. (Nm) 14 55 - 65 (6.2 - 7.3) 31 16 - 20 (1.8 - 2.3) 35 60 - 72 (6.8 - 8.1)

ITEM	TORQUE SETTINGin.-Ibs. (Nm)
14	55 - 65 (6.2 - 7.3)
31	16 - 20 (1.8 - 2.3)
35	60 - 72 (6.8 - 8.1)

Parts List

ITEM NO.	PART NO.	DESCRIPTION KIT Code
1 MPA0040 EXTERNAL RETAINING RING			DMPA0799	8993019811
2 MPA0021 BEARING
3 MPB0017 REAR ENDPLATE
4 MPA0005 CYLINDER ASSEMBLY			EMPA0994	8993009211
5 MPA0042 O-RING
6 MPB0005 ROTOR			FMPA0801	89930177117 MPA001
8 MPA0041 KEY
9 MPB0016 FRONT ENDPLATE
10 MPA0019 BEARING			DMPA0799	8993019811
11 MPA0293 MOTOR SHAFT ASSEMBLY
12 MPA0151 RING GEAR
13 MPA0045 O-RING
14 MPB0060 SPINDLE HOUSING
15 MPA0152 PLANET GEAR
16 MPA0224 NEEDLE BEARING
17 MPA0456 ASSEMBLY FOR PLANETARY SPINDLE ( 1/4-20 UNC-2B )
18 MPA0145 13 mm WRENCH ( SUPPLIED WITH EACH TOOL )
19 MPA0147 BEARING			BMPA2226	8994222711
20 MPA0213 SPACER
21 MPA0148 BEARING
22 MPA0110 RETAINING RING
23 MPA0117 RETAINING RING
24 MPA1168 THROTTLE LEVER FOR Mirka 3,000 rpm
25 MPA0031 LEVER SPRING PIN
26	MPA0288 GRIP 65mm (2 1/2 in.)
	MPA0289 GRIP 70mm (2 3/4 in.)
	MPA0290 GRIP 75mm (3 in.)
27 MPA0015 VALVE SLEEVE			GMPA0800	8993019011
28 MPA0703 MINI HOUSING
29 MPA0062 INTERNAL MUFFLER			AMPA0797	899301731130 MPA00
31 MPA0166 MUFFLER HOUSING
32 MPA0009 VALVE SEAT			CMPA0798	8993018811
33 MPA0007 VALVE
34 MPA0014 VALVE SPRING
35 MPA0013 INLET BUSHING ASSEMBLY
36 MPA0008 VALVE STEM ASSEMBLY			GMPA0800	8993019011
37 MPA0043 O-RING
38 MPB0014 SPEED CONTROL
39 MPA0039 INTERNAL RETAINING RING
40 N/A		SEE LITERATURE FOR PADS (type/size determined by model)
			###KWH Mirka Ltd.66850 JeppoFinland+٢٥٨٢٠٧٦٠٢١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١١٢٥٨٨ أمتار ٢٥ قدم
				٨ مم ١٠

Uygunluk BeyanıKWH Mirka Ltd.66850 Jeppo, Finlandiyabu beyanın ilgili olduğu 77 mm (3") 3.000 devir/dakika (rpm) Döner Cilalama Makineleri (Bkz. belirli modele ilişkin “Ürün Konfigürasyonu/TeknikÖzellikler” tablosu) ürünlerinin, aşağıdaki standart(lar) ve diğer normatif belge(ler) ile uyumlu olduğunu, sadece kendi sorumluluğunda olmak kaydıile beyan eder: EN ISO 15744:2008. 91/368/EEC, 93/44/EEC ve 93/68/EEC Yönergeleri ve ek 2006/42/EC Yönergesi ile değiştirilen 89/392/EEChükümlerine uygundur
Jeppo 06.04.2016	MIRKA
Tanzim yeri ve tarihi Şirket	Stefan Sjöberg, CEO
Kullanıcı Talimatlarıİçindekiler – Lütfen Okuyun ve Uygulayın, Aletin Doğru Kul-lanımı, İş İstasyonları, Aleti Servise Alma, İşletim Talimatları,Ürün Konfigürasyonu/Özellikler, Parça Sayfası, Parça Listesi,Zımparalama Makinesi Yedek Parça Kitleri, Sorun Giderme		ÖnemliBu aletin montaj, çalıştırma,servis veya onarım çalışmalarindan önce, bu talimatları dikkatleokuyun. Bu talimatları emniyetli,ulaşılabilir bir yerde muhafazaedin.
Üretici/TedarikçiKWH Mirka Ltd.66850 JeppoFinlandiyaTel: [phone]Faks: [phone]		Gerekli Kişisel Koruyucu DonanımGüvenlik Gözlükleri Soluma MaskeleriGüvenlik Eldivenleri Kulak Koruyucu Ekipman
Önerilen HavayoluEbadı – Minimum10 mm 3/8 inç	Önerilen MaksimumHortum Uzunluğu8 metre 25 feet		Hava BasıncıMaksimum Çalışma Basıncı 6,2 bar 90 psigÖnerilen Minimum NA NA

Lütfen Okuyun ve Uygulayın

1) Genel Endüstriyel Sağlık ve Güvenlik Yönetmelikleri, Kısım 1910, OSHA 2206, Kaynak: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Taşınabilir Havalı Aletler İçin Güvenlik Yasası, ANSI B186.1 Kaynak: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Yerel ve Ulusal Düzenlemeler

Aletin Doğru Kullanımı

Bu cila makinesi metal, ahşap, taş, plastik, vb. her türlü malzemede, bu amaçla üretilen zımparayı kullanarak çalışmak üzere tasarlanmıştır. Bu cila makinesini, üreticiye veya üreticinin yetkili satıcısına danışmadan, belirtilenler dışında herhangi bir amaçla kullanmayın. 3.000 d/d (devir/dakika) serbest hızdan daha düşük çalışma hızına sahip destekleme pedlerini kullanmayın.

İş İstasyonları

Alet, bir el aleti olarak kullanılmak üzere tasarlanmıştır. Aletin her zaman sabit bir zemin üzerinde ayakta durarak kullanılması önerilir. Alet herhangi bir konumda kullanılabilir, ancak kullanım öncesinde operatör, makineyi elleriyle sıkıca kavramış durumda olmalı, ayakları sabit zeminde güvenli bir pozisyonda durmalı ve zımpara makinesinin bir tork reaksiyonu geliştirebileceğinin bilincinde olmalıdır. Bkz. “İşletim Talimatları” bölümü.

Aleti Servise Alma

Alet, kol tam basılı durumda çalışırken, 6,2 bar (90 psig) değerinde ölçülen bir hava basıncını verecek, temiz bir yağlanmış hava beslemesi kullanın. Onaylanmış 10 mm (3/8 inç) x 8 m (25 ft) maksimum uzunlukta bir hava yolunun kullanılması önerilir. Aletin hava beslemesine Şekil 1'de gösterilen biçimde bağlanması önerilir.

Aleti hava yolu sistemine, ulaşılması ve çalıştırılması kolay hava kesme valfini dahil etmeden bağlamayın. Hava beslemesi yağlanmalıdır. Bir hava filtresi, regülatör ve yağlayıcının (FRL) Şekil 1'de gösterilen biçimde kullanılması, bu, alete doğru basınçta temiz, yağlanmış hava sağlayacağını, önemli tavsiye edilir. Bu ekipmanın ayrıntılarını tedarikçinizden edinebilirsiniz. Bu tür bir ekipman kullanılmıyorsa, alet manuel olarak yağlanmalıdır.

Aleti manuel olarak yağlamak için, hava yolu bağlantısını kesin ve Fuji Kosan FK-20, Mobil ALMO 525 veya Shell TORCULA® 32 gibi uygun bir pnömatik motor yağından 2 ila 3 damlayı makinenin (giriş) hortum ucuna damlatın. Aleti hava beslemesine tekrar bağlayın ve havanın yağı sirküle etmesi için, birkaç saniye yavaşça çalıştırın. Alet sık kullanılıyorsa, her gün veya alet yavaşlamaya veya güç kaybetmeye başladığıda bağlayın.

Aletteki hava basıncının, aletin çalışması sırasında 6,2 bar (90 psig) olması önerilir. Alet daha düşük basınçlarda da çalışabilir, ancak basınç kesinlikle 6,2 bar (90 psig) değerini aşmamalıdır.

İşletim Talimatları

1) Bu aleti kullanmadan önce tüm talimatları okuyun. Tüm operatörler, aletin kullanımı konusunda tam eğitimli ve bu güvenlik kurallarının farkında olmalıdır. Tüm servis ve onarım çalışmaları eğitimli personel tarafından yürütülmelidir.
2) Aletin hava beslemesi ile olan bağlantısının kesildiğinden emin olun. Uygun bir zımpara seçin ve destekleme pedine sabitleyin. Zımparayı, destekleme pedinin üzerinde dikkatle ortalayın.

3) Bu aleti kullanırken gerekli güvenlik donanımını mutlaka kullanın.

4) Zımparalama işlemi sırasında, aleti her zaman önce işin üzerine yerleştirin ve sonra çalıştırın. Aleti her zaman işin üzerinden kaldırdıktan sonra durdurun. Bu, zımparanın aşırı hızı nedeniyle çalışma alanında kanal açılmasını önleyecektir.

5) Cila makinesine giden hava beslemesini, zımpara veya destekleme pedini her takma, ayarlama veya sökme işlemi öncesinde çıkartın.

6) Ayaklarını ve/veya pozisyonunuzu her zaman sıkıca sabitleyin ve cila makinesinin oluşturabileceği tork reaksiyonuna karşı dikkatli olun.

7) Sadece doğru yedek parçaları kullanın.

8) Zımparalanacak malzemenin hareketini önlemek için her zaman sıkıca sabitlenmiş olmasını sağlayın.

9) Hortumu ve bağlantı parçalarını, aşınmaya karşı düzenli aralıklarla kontrol edin. Aleti hortumundan tutarak taşımayın; aletin, hava beslemesi bağlı durumda taşınırken çalışmaya başlamasını önlemek için her zaman dikkatli olun.

10) Önerilen maksimum hava basıncını aşmayın. Güvenlik ekipmanlarını önerilen şekilde kullanın.

11) Aletin elektrik yalıtımı bulunmamaktadır. Elektrik akımı, doğal gaz boruları, su boruları, vb. ile temas etme olasılığının bulunduğu yerlerde kullanmayın. Operasyon öncesinde çalışma alanını kontrol edin.

12) Aletin hareketli parçalarının giysiler, kordonlar, saçlar, temizlik bezleri, vb. ile dolaşmamasına dikkat edin. Dolaştığı takdirde, vücudun üzerinde çalışılan işe ve makinenin hareketli parçalarına doğru çekilmesine ve son derece tehlikeli bir duruma neden olacaktır.

13) Kullanım sırasında ellerinizi dönen destekten uzak tutun.

14) Alet arızalı çalışıyor görünümündeyse, derhal kullanmayı sona erdirin ve servis ve onarımını ayarlayın.

15) İnsan veya cisimleri zımpara veya ped kaybindan koruma tedbirlerini almadan, aletin serbest hızda çalışmasına izin vermeyin.

Şekil 1

Ürün Konfigürasyonu/Özellikler: 3.000 devir/dakika (rpm) Döner Cilalama Makinesi

Vakum Tipi	Destek Ebadı mm (inç)	Model No.	Ürün Net Ağırlığı kg (pound)	Yük-seklik mm (inç)	Uzun-luk mm (inç)	Güç watt (hp)	Hava Tü-ketimi LPM (scfm)	*Gü-rültü Sevi-yesi dBA	*Titreşim Seviyesi m/s2	*Belirsizlik K m/s2
Vakum-suz	77 mm (3 inç)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Teknik özellikler ön-ihbarsız değiştirilebilir.

*Tabloda belirtilen değerler, belirtilen kural ve standartlara uyumlu laboratuvar testlerinden alınmıştır ve risk değerlendirmesi için yeterli değildir. Belirli bir iş yerinde ölçülen değerler, beyan edilen değerlerden daha yüksek olabilir. Fiili maruziyet değerleri ve risk miktarı veya bireyin yaşadığı hasar, duruma özeldir ve çevreleyen ortama, bireyin çalışma şekline, işlenen belirli malzemeye, iş istasyonunun tasarı- mına, maruziyet süresine ve kullanıcıının fiziksel koşullarına dayanır. KWH Mirka, Ltd., herhangi bir bağımsız risk değerlendirmesinde fiili maruziyet değerleri yerine beyan edilen değerleri kullanmanın doğurabileceği sonuçlardan sorumlu tutulamaz.

Mesleki sağlık ve güvenlik bilgilerine ilişkin ayrıntılı veriler, aşağıdaki web sitelerinde mevcuttur:

Sorun Giderme Kılavuzu

Belirti Olası Neden Çözüm
Düşük güç ve/veya düşük serbest hız	Yetersiz hava basıncı Alet serbest hızda çal ışırken, Cilalama Makinesinin girişindeki hava hattı basıncını kontrol edin. 6,2 bar (90 psig/620 kPa) olmalıdır.
	Tıkalı Ses Emici(ler). Ses Emicinin çıkartılması için, bkz. “Gövde Demontajı” bölümü. Ses Emici, temiz, uygun bir temizlik solüsyonuyla tüm kirletici maddeler ve engeller giderilinceye dek geri yıkanabilir. Ses Emici tam olarak temizlenemiyorsa yenisiyle değiştirin.
	Tıkalı Giriş Eleği. Giriş Eleğini temiz, uygun bir temizleme solüsyonu ile temizleyin. Elek temizlenemiyorsa, yenisiyle değiştirin.
	Bir veya daha fazla sayıda aşınmış veya kırık Vana	Komple yeni bir vana setini monte edin (doğru işletim için tüm vanalar değiştirilmelidir). Tüm vanaları kaliteli bir pnömatik alet yağı ile kaplayın.
	Motor Gövdesinde, normal hava tüketimin-den daha yüksek ve normal hızdan daha düşük değerlerle kendini gösteren dahili hava sızıntısı.	Gerekli Motor hizalamasını ve Kilit Halkası bağlan- tısını kontrol edin. Kilit Halkası olduğundaki hasarlı O-Halkasını kontrol edin. Motor Takımını sökün ve tekrar monte edin.
	Motor parçaları aşınmış. Motoru revizyondan geçirin. Yetkili Mirka Servis Merkezi ile irtibat kurun.
	Aşınmış veya kırık Mil Rulmanları Aşınmış veya kırık rulmanları değiştirin.
Hız Kumandası ve/veya Subap Gövdesi yoluyla hava sızıntısı.	Kirli, kırık veya)bükülmüş Vana Yayı, Vana veya Vana Yatağı.	Aşınmış veya hasarlı parçaları sökün, kontrol edin ve yenileriyle değiştirin.
Titreşim/düzensiz çalışma.	Hatalı Ped. Sadece makine için tasarlanmış Ped ebatlarını ve ağırlıklarını kullanın.
	Arayüz pedinin veya diğer materyalin eklenmesi.	Sadece makine için tasarlanmış zımpara ve/veya arayüzleri kullanın. Cilalama Pedinin yüzüne, Ped ve Cilalama Makinesi ile birlikte kullanım için özel olarak tasarlanmamış herhangi bir şey eklemyein.
	Uygun olmayan şekilde yağlama veya yabancı kirlerin birikimi.	Cilalama Makinesini demonte edin ve uygun bir temizleme solüsyonunda temizleyin. Cilalama Maki- nesini tekrar monte edin.
	Aşınmış veya kırık arka veya ön Motor Rulman(lar)	Aşınmış veya kırık Rulmanları değiştirin.
