BRUKSANVISNING RP 300NV Mirka

SamsvarserklæringKWH Mirka Ltd.66850 Jeppo, Finlanderklærer på eget ansvar at produktene roterende poleringsmaskiner med 3 000 o/min, 77 mm (3") (se tabellen "Produktkonfigurasjon/spesifikasjoner" for denne modellen) som denne erklæringen gjelder, samsvarer med følgende standard(er) eller andre normative dokumenter: EN ISO 15744:2008. Disse samsvarer med bestemmelsene i 89/392/E∅F med endringer i direktivene 91/368/E∅F, 93/44/E∅F og 93/68/E∅F og rådsdirektiv 2006/42/EF
Jeppo 06.04.2016MIRKASted og utstedelsesdato Selskap Stefan Sjöberg, konsernsjef
BetjeningsinstruksjonerInnhold – Les og overhold følgende, Korrekt bruk av verktøyet, Arbeidsstasjoner, Ta verktøyet i bruk, Betjeningsinstruksjoner, tabeller for produktkonfigurasjon/spesifikasjoner, Deleside, Deleliste, Reservedelsett, Feilsøkingsveiledning		ViktigLes disse instruksjonene grundig før installasjon, bruk, service el- ler reparasjon av dette verktøyet.Oppbevar disse instruksjonene på et trygt, lett tilgjengelig sted.
Produsent/leverandørKWH Mirka Ltd.66850 JeppoFinlandTlf.: [phone]Faks: [phone]		Påkrevd personlig verneutstyrVernebriller ÅndedrettsvernVernehansker Hørselsvern
Anbefalt størrelse på luftslange – minimum10 mm 3/8"	Anbefalt maksimal slan-gelengde8 meter 25 fot		LufttrykkMaksimalt arbeidstrykk 6,2 bar 90 psigAnbefalt minimalt I/R I/R

Les og overhold følgende

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås fra: Superintendent of Documents, Government Printing Office, Washington DC 20402, USA
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås fra: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018, USA
3) Statlige og regionale forskrifter.

Korrekt bruk av verktøyet

Denne poleringsmaskinen er utviklet for bruk på alle typer materialer, inkludert metall, tre, stein, plast o.l. ved hjelp av slipematerialer som er beregnet til slik bruk. Denne poleringsmaskinen må ikke brukes til andre formål enn det som er spesifisert uten rådføring med produsenten eller produsentens autoriserte leverandør. Ikke bruk underlagsskiver med lavere arbeidshastighet enn 3 000 o/min. fri hastighet.

Arbeidsstasjoner

Verktøyet er beregnet for bruk som håndverktøy. Brukeren av verktøyet bør alltid stå på et solid underlag. Det kan brukes i ulike posisjoner, men før bruk må operatøren innta en sikker stilling, ha fast grep og fotfeste, og være oppmerksom på at slipemaskinen kan forårsake en momentreaksjon. Se kapittelet "Betjeningsinstruksjoner".

Ta verktøyet i bruk

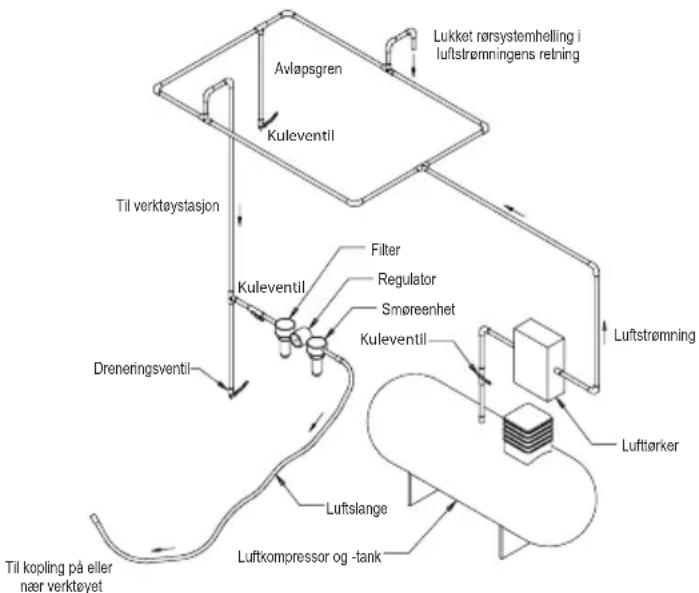

Bruk ren lufttilførsel med smøreolje som gir målt lufttrykk ved verktøyet på 6,2 bar (90 psig) når verktøyet går med hendelen helt trykket inn. Bruk en godkjent luftslange på maks. 10 mm (3/8") x 8 m (25 fot). Verktøyet bør kobles til luftforsyningen som vist i figur 1.

Ikke koble verktøyet til luftslangesystemet uten en luftavstengingsventil som er enkel å nå og betjene. Luftforsyningen skal inneholde smøreolje. Benytt luftfilter, regulator og smøreenhet (FRL), som vist i figur 1, for å forsyne verktøyet med ren luft med smøreolje og riktig trykk. Detaljerte opplysninger om slikt utstyr kan fås fra leverandøren. Hvis slikt utstyr ikke benyttes, skal verktøyet smøres manuelt

Koble fra luftslangen og tilfør to–tre dråper egnet hydraulikkolje, som Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32, i maskinens slangeende (innløp) hvis verktøyet skal smøres manuelt. Koble verktøyet til luftforsyningen igjen og la verktøyet gå rolig i noen sekunder, slik at luften kan fordele oljen. Hvis verktøyet brukes ofte, må det smøres daglig eller når det blir tregere eller mister kraft.

Lufttrykket på verktøyet bør være 6,2 bar (90 psig) mens verk-tøyet er i gang. Verktøyet kan gå med lavere trykk, men ikke mer enn 6,2 bar (90 psig).

Betjeningsinstruksjoner

2) Kontroller at verktøyet er koblet fra luftforsyningen. Velg et egnet slipemateriale og fest det til underlagsskiven. Sentrer slipematerialet på underlagsskiven.
3) Bruk alltid nødvendig verneutstyr ved bruk av dette verktøyet.
4) Ved sliping må verktøyet alltid plasseres på arbeidet før det startes. Løft alltid verktøyet fra arbeidet før det slås av. Dette vil forhindre at det oppstår hakk i arbeidet på grunn av for høy hastighet på slipeskiven.
5) Fjern alltid luftforsyningen til poleringsmaskinen før montering, justering eller fjerning av slipematerialet eller underlagsskiven.
6) Finn alltid stødig fotfeste og/eller stilling, og vær oppmerksom på poleringsmaskinens momentreaksjon.
7) Bruk kun riktige reservedeler.
8) Sørg alltid for at materialet som skal slipes er godt festet for å forhindre at det beveger seg.
9) Se etter slitasje på slangen og armaturet med jevne mellomrom. Ikke bær verktøyet etter slangen, og vær oppmerksom så verktøyet ikke starter når du bærer verktøyet med luftforsyningen tilkoblet.
10) Ikke overskrid maksimalt anbefalt lufttrykk. Bruk sikkerhetsutstyr i samsvar med det som er anbefalt.

1) Les alle instruksjoner før du bruker verktøyet. Alle operatører må ha fått full opplæring i bruken og være oppmerksom på disse sikkerhetsinstruksjonene. Alt service- og reparasjonsarbeid må utføres av opplært personell.

11) Verktøyet er ikke elektrisk isolert. Må ikke brukes på steder der det er fare for kontakt med strømførende ledninger, gassrør, vannrør e.l. Kontroller arbeidsområdet før oppstart.

12) Pass på at ikke bevegelige deler på verktøyet kommer i kontakt med klær, slips, här, kluter e.l. Dette kan føre til at kroppen blir trukket mot arbeidet og maskinens bevegelige deler og føre til svært farlige situasjoner.

13) Hold hendene unna den roterende underlagsskiven under bruk.

14) Hvis verktøyet ikke fungerer som det skal, må det straks tas ut av bruk og sendes til service og reparasjon.

15) La aldri verktøyet gå på fri hastighet uten å ta forholdsregler for å beskytte personer eller objekter mot partikler fra slipematerial eller skive.

Figur 1
Til kopling på eller nær verktøyet

Produktkonfigurasjon/spesifikasjoner: Roterende poleringsmaskin med 3000 o/min

Suge-type	Underlags-størrelse mm (")	Modell-nummer	Produktets nettovekt, kg (pund)	Høyde, mm (")	Leng-de, mm (")	Effekt (hk)	Luftforbruk l/min. (scfm)	*Støy-nivå dBA	*Vibrasjonsni-vå m/s2	*Usikker-hetsfaktor K m/s2
Uten støvsuger	77 mm (3") RP-300NV		0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Spesifikasjonene kan bli endret uten varsel.

*Verdiene som er oppgitt i tabellen skriver seg fra laboratorietesting i samsvar med angitte koder og standarder, og er ikke tilstrekkelig for risikovurdering. Verdier som er målt på en bestemt arbeidsplass kan være høyere enn de oppgitte verdiene. De faktiske eksponeringsverdiene og risiko- og skadefaktorene for en person er unike for hver enkelt situasjon og avhenger av omgivelsene, måten personen jobber på, materialet som bearbeides, utformingen av arbeidsstasjonen samt på eksponeringstiden og brukerens fysiske form. KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenser av å bruke angitte verdier i stedet for faktiske eksponeringsverdier for individuelle risikovurderinger.

Ytterligere informasjon om arbeidsmiljø kan fås fra følgende nettsider:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Feilsøkingsveiledning

Symptom Mulig årsak	Løsning
Liten kraft og/eller lav fri hastighet	Utilstrekkelig lufttrykk Sjekk lufttrykket ved in	Inløpet på poleringsmaskinenmens verktøyet går med fri hastighet. Det skal værepå 6,2 bar (90 psig/620 kPa).
	Tilstoppede lyddempere Se "Demontering	av motorhus" for å få informasjonom hvordan du fjerner lyddemperen. Lyddemperenkan spyles med et rent, egnet rengjøringsmiddel tilalle kontaminanterog obstruksjoner er fjernet. Hvis lyddemperen ikke kanrengjøres skikkelig, må den skiftes ut.
	Tilstoppet innløpsfilter. Rengjør innløpsfilteret	med en ren, egnet rengjørings-løsning. Hvis filteret ikke kan rengjøres skikkelig, mådet skiftes ut.
	En eller flere slitte eller brukne lameller Sett	inn et helt nytt sett lameller (alle lameller måskiftes ut for at maskinen skal fungere korrekt). Smøralle lameller med pneumatisk verktøyolje.
	Intern luftlekkasje i motorhuset, viser segsom høyere luftforbruk enn vanlig oglavere hastighet enn vanlig.	Sjekk motorens plassering og at läseringen er påplass. Sjekk om o-ringen i läseringsporet er skadet.Ta ut motoren og sett den inn på nytt.
	Slitte motordeler Overhal motoren. Kontakt et	autorisert Mirka-servicesenter.
	Slitte eller skadde spindellagre Skift ut slitte	eller skadde lagre.
Luftlekkasje gjennom has-tighetsreguleringen og/ellerventilhuset.	Skitne, brukne eller bøyde ventilfjærer,ventil eller ventilsete.	Demonter, undersøk og skift ut slitte eller skaddedeler.
Vibrasjon/ujevn gang	Feil underlagsskive. Bruk kun skivestørrelser	og vekter som er beregnetfor maskinen.
	Tillegg av mellomskive eller annetmateriale.	Bruk kun slipematerialer og/eller mellomskiver som er beregnet for maskinen. Ikke fest produkter som ikkeer spesielt beregnet på slik bruk til poleringsmaskinens underlagsskive.
	Utilstrekkelig smøring eller oppbygging avfremmedpartikler.	Demonter poleringsmaskinen og rengjør med etegnet rengjøringsmiddel. Sett poleringsmaskinensammen igjen.
	Slitte eller ødelagte motorlagre foraneller bak	Skift ut slitte eller skadde lagre.
