NAUDOJIMO INSTRUKCIJA RP 300NV Mirka

It Naudojimo instrukcijos 67-70

lv Lietošanas instrukcija 71-74

Atitikties deklaracija„KWH Mirka Ltd.“66850 Jeppo, Suomijapatvirtina mūsų atsakomybę, kad 77 mm (3 col.) 3 000 rpm sukamasis poliruoklis (konkretų modelį žr. lentelėje „Gaminio konfigūracija / specifikacijos“), su kuriuo susijusi ši deklaracija, atitinka nurodytą standartą (-us) arba kitą norminį dokumentą (-us): EN ISO 15744:2008. Pagal 89/392/EEB nuostatas, pakeistas Direktyvomis 91/368/EEB, 93/44/EEB ir 93/68/EEB bei jungtine Direktyva 2006/42/EB
Jeppo 06.04.2016MIRKALeidimo vieta ir data Įmonė Stefan Sjöberg, CEO
Operatoriaus instrukcijosSudaro: būtina perskaityti ir laikytis, tinkamas įrankio nau-dojimas, darbo vietos, įrankio paruošimas naudoti, valdymo instrukcijos, gaminio konfigūracijos / specifikacijų lentelės, dalių puslapis, dalių sąrašas, atsarginių dalių rinkiniai, trikčių šalinimo vadovas		SvarbuPrieš montuodami, valdydami, prižiūrėdami ar remontuodami šį įrankį, atidžiai perskaitykite šias instrukcijas. Laikykite šias instrukcijas saugioje pasiekiamoje vietoje.
Gamintojas / tiekėjas„KWH Mirka Ltd.“66850 JeppoSuomijaTel. + 358 20 760 2111Faks. + 358 20 760 2290		Reikalinga asmens saugos įrangaApsauginiai akiniai Kvėpavimo kaukėsApsauginės pirštīnės Ausų apsaugos priemonės
Rekomenduojamas oro linijos dydis – mažiausiai10 mm 3/8 col.	Rekomenduojamas didžiausias žarnos ilgis8 metrai 25 pėdos		Oro slėgisMaksimalus darbinis slėgis 6,2 bar 90 psigRekomenduojamas minimumas netaikoma netaikoma

Būtina perskaityti ir laikytis

1) Bendrieji pramonės saugos ir sveikatos reglamentai, dalis – 1910, OSHA 2206. Kur galima gauti: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Nešiojamuju pneumatinių įrankių saugos kodeksas, ANSI B186.1. Kur galima gauti: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Šalies ir vietiniai reglamentai.

Tinkamas įrankio naudojimas

Šis poliruoklis skirtas įvairių tipų medžiagoms, t. y. metalams, medienai, akmeniui, plastikams ir kt., naudojant pritaikytą abrazyvą. Nenaudokite šio poliruoklio nenurodytu tikslu prieš tai nepasitarę su gamintoju arba įgaliotuoju gamintojo tiekėju. Nenaudokite šlifavimo padų, kurių darbinis greitis mažesnis nei 3 000 rpm laisvaja eiga.

Darbo vietos

Jrankis skirtas naudoti laikant rankose. Rekomenduojama naudojant jrankj visada stovėti ant tvirtų grindų. Jį galima naudoti bet kokioje padėtyje, bet prieš tokį naudojimą operatorius turi būti saugus, tvirtai suimti, stovėti bei žinoti, kad galima šlifuoklio reakcija dėl sukimo momento. Žr. skyrelį „Valdymo instrukcijos“.

Jrankio paruošimas naudoti

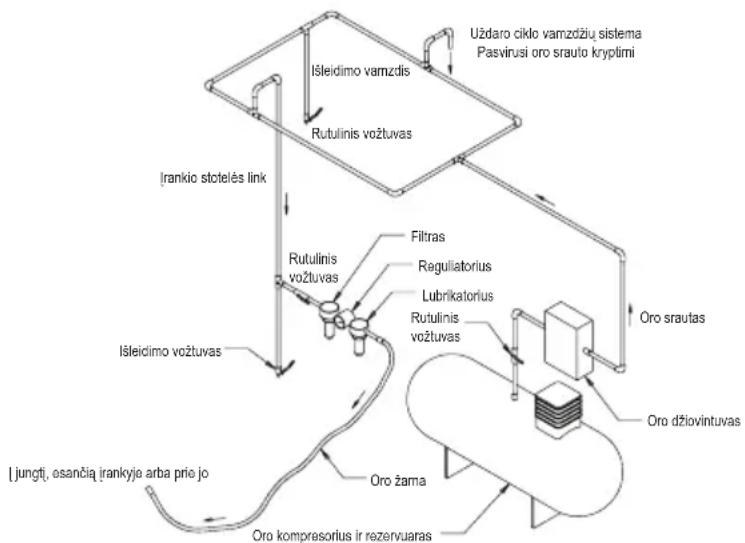

Naudokite švarią suteptą oro tiekimo sistemą, kuri užtikrintų įrankyje išmatuojamą 6,2 bar (90 psig) oro slėgį, kai įrankis veikia svirtelei esant visiškai nuspaustai. Rekomenduojama naudoti patvirtintą 10 mm (3/8 col.) skersmens ir daugiausia 8 m (25 pėd.) ilgio oro liniją. Rekomenduojama įrankį prijungti prie oro tiekimo sistemos, kaip pavaizduota 1 pav.

Nejunkite įrankio prie oro linijos sistemos neįrengę lengvai pasiekiamo ir valdomo oro užtvarinio vožtuvo. Oro tiekimo sistemą būtina sutepti. Primygtinai rekomenduojama naudoti oro filtrą, reguliatorių ir teptuvą (FRL), kaip pavaizduota 1 pav. Tai leis tiekti į įrankį švarų, tinkamo slėgio orą, kurio sudėtyje yra tepalo. Tokios įrangos detalių galima gauti iš tiekėjo. Jei tokia įranga nenaudojama, įrankį reikėtų sutepti patiems.

Tepant įrankį patiems, reikia atjungti oro liniją ir į įrenginio žarnos galą (jsiurbimo angą) įlašinti 2 ar 3 Iašus tinkamos pneumatinio variklio tepimo alyvos, pavyzdžiui, „Fuji Kosan FK-20“, „Mobil ALMO 525“ arba „Shell TORCULA® 32“. Vėl prijunkite įrankį prie oro tiekimo sistemos ir lėtai keletą sekundžių paleiskite veikti, kad alyva galėtų cirkuliuoti. Jeigu įrankis naudojamas dažnai, tepkite jį kasdien arba tada, kai įrankis ima lėtėti arba netekti galios.

Rekomenduojamas oro slégis veikiančiame įrankyje – 6,2 bar (90 psig). Įrankis gali veikti ir esant mažesniam slégiui, bet slégis negali viršyti 6,2 bar (90 psig).

Valdymo instrukcijos

1) Prieš naudodami šj jrankj perskaitykite visas instrukcijas. Visi operatoriai turi būti gerai paruošti jj naudoti ir susipažinti su šiomis saugos taisyklémis. Visus techninės priežiūros ir remonto darbus turi atlikti paruošti darbuotojai.

2) Isitikinkite, kad įrankis atjungtas nuo oro tiekimo sistemos. Pasirinkite tinkamą abrazyvą ir pritvirtinkite jį prie šlifavimo pado. Pasirūpinkite, kad abrazyvas būtų šlifavimo pado viduryje.

3) Naudodami ši įrankį visada turėkite reikalingą saugos įrangą.

4) Kai norite šlifuoti, visada iš pradžių priglauskite įrankį prie darbinio paviršiaus, tada jį ijunkite. Prieš išjungdami, visada iš pradžių patraukite įrankį nuo darbinio paviršiaus. Taip neišskaptuosite darbinio paviršiaus dėl per didelio abrazyvo greičio.

5) Visada prieš montuodami, reguliuodami arba šalindami abrazyvą ar šlifavimo padą nutraukite oro tiekimą i poliruoklj.

6) Visada tvirtai atsistokite ir žinokite, kad galima poliruoklio reakcija dėl sukimo momento.

7) Naudokite tik tinkamas atsargines dalis.

8) Visada jsitikinkite, kad paviršius, kurj ruošiatės šlifuoti, yra gerai pritvirtintas ir nejudės.

9) Reguliariai patikrinkite, ar žarna ir jungtys nesusidė-vėjusios. Neneškite įrankio paėmę už žarnos. Visada saugokitės, kad nešdami įrankį su prijungta oro tiekimo sistema netyčia jo nejjungtumėte.

10) Neviršykite didžiausio rekomenduojamo oro slėgio. Naudokite rekomenduojamą saugos įrangą.

11) Irankis néra izoliuotas nuo elektros srovės. Nenaudokite ten, kur galimas kontaktas su elektros srove, duju ar vandens vamzdžiais ir kt. Prieš naudodami patikrinkite darbo vietą.

12) Saugokitės, kad judančios dalys nejtrauktų drabužių, raištelių, plaukų, valymo skiaučių ir pan. Taip nutikus, kūnas staiga pritraukiamas prie darbinio paviršiaus ir judančių mašinos dalių – tai gali būti labai pavojinga.

13) Dirbdami laikykite rankas atokiai nuo besisukančio pado.

14) Jei įrankis sugenda, nedelsdami nustokite naudoti ir pasirūpinkite technine priežiūra bei remontu.

15) Neleiskite įrankiui veikti laisvaja eiga nepasirūpinę asmenų arba objektų apsauga nukritus abrazyvui arba padui.

1 pav.

Gaminio konfigūracija / specifikacijos: 3 000 rpm sukamasis poliruoklis

Vaku-uminio tipo	Pado dydis mm (col.)	Modelio numeris	Gaminio grynasis svoris kg (svarais)	Aukš-tis mm (col.)	Ilgis mm (col.)	Galia vatais (ag)	Oro sąnaudos l/min. (scfm)	*Triukš-mingu-mo lygis dBA	*Vibracijos lygis m/s2	*Neapi-brėžtis K m/s2
Nevaku-uminis	77 mm (3 col.)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Specifikacijos gali būti pakeistos be išankstinio įspėjimo.

*Lentelėje nurodytos vertės gautos iš laboratorinių tyrimų, atitinkančių nurodytus kodeksus ir standartus, bet jų nepakanka norint įvertinti pavojų. Tam tikroje darbo vietoje išmatuotos vertės gali būti didesnės už deklaruotąsias. Faktinės poveikio vertės ir asmens patiriamo pavojaus arba žalos lygis skiriasi kiekvienoje situacijoje ir priklauso nuo darbo aplinkos, asmens darbo būdo, konkrečios medžiagos, su kuria dirbama, darbo vietos konstrukcijos, poveikio laiko ir naudotojo fizinės būklės. „KWH Mirka, Ltd.“ negali būti laikoma atsakinga už pasekmes, jeigu atliekant individualų rizikos vertinimą yra vadovaujamasi deklaruotosiomis, o ne faktinėmis poveikio vertėmis.

Daugiau informacijos apie profesinę sveikatą bei saugą galima rasti šiose interneto svetainėse:

https://osha.europa.eu/en (Europa);

http://www.osha.gov (JAV).

Trikčių šalinimo vadovas

Požymis Galima priežastis Sprendimas
Maža galia ir (arba) mažas laisvosios eigos greitis	Nepakankamas oro slėgis Patikrinkite oro linijos slėgį poliruoklio įleidimo angoje, įrankiui veikiant laisvaja eiga. Jis turi būti 6,2 bar (90 psig/620 kPa).
	Užsikimšęs slopintuvas (-ai) Kaip nuimti slopintuvą, žr. skyriuje „Korpuso išardy-mas“. Slopintuvas gali būti plaunamas tinkamu plovi-mo tirpalu, kol bus pašalinti visi teršalai ir klūtys. Jei nepavyksta tinkamai išvalyti slopintuvo, jį pakeiskite.
	Užsikimšęs įleidimo angos sietas Nuvalykite	oro įleidimo angos sietą švariu, tinkamu valymo tirpalu. Jei sieto nepavyksta išvalyti, jį pakeiskite.
	Susidėvėjusi arba sulūžusi viena ar daugiau mentelių	Sumontuokite visą nauju mentelių komplektą (kad tinkamai veiktų, reikia pakeisti visas menteles). Patepkite visas menteles kokybiška pneumatinių įrankių alyva.
	Oro nuotėkj variklio korpuso viduje rodo didesnės nei įprasta oro sąnaudos ir mažesnis nei įprasta greitis	Patikrinkite, ar variklis tinkamai išlygiuotas ir užfik-suotas fiksavimo žiedas. Patikrinkite, ar nepažeistas O raidės formos žiedas, esantis fiksavimo žiedo griovelyje. Pašalinkite variklio mazgą ir sumontuokite iš naujo.
	Susidėvėjusios variklio dalys Atlikite kapitalinį variklio remontą. Kreipkitės į įgaliotajį „Mirka“ techninės priežiūros centrą.
	Susidėvėję ar sulūžę suklio guoliai Pakeiskite	susidėvėjusius ar sulūžusius guolius.
Per greičio valdiklj ir (arba) vožtuvo strypą prateka oras.	Nešvari, sulūžusi ar sulenkta vožtuvo spyruoklė, vožtuvas ar vožtuvo lizdas.	Išardykite, patikrinkite ir pakeiskite susidėvėjusias ar pažeistas dalis.
Vibracija / netolygus veikimas	Netinkamas padas. Naudokite tik įrenginiui skirto dydžio ir svorio padus.
	Sąlyčio pado ar kitos medžiagos įtrau-kimas.	Naudokite tik įrenginiui skirtus abrazyvus ir (arba) sąsajas. Nieko netvirtinkite prie poliravimo pado paviršiaus, jei tas elementas nepritaikytas naudoti su padu ir poliruokliu.
	Netinkamas tepimas arba pašalinių medžiagų sankaupos.	Išardykite poliruoklj ir nuvalykite tinkamu valymo tirpalu. Vėl surinkite poliruoklj.
	Susidėvėjęs arba sulūžęs galinis ar priekinis variklio guolis (-iai)	Pakeiskite susidėvėjusius ar sulūžusius guolius.
