MANUAL DE USUARIO RP 300NV Mirka

es Instrucciones operativas 31-34

et Kasutusjuhised 35-38

Declaración de conformidad.

KWH Mirka Ltd.

declara bajo su única responsabilidad que los productos Pulidora Rotatoria 3000 rpm 77 mm (3 pulgadas) (ver la tabla de "Especificación y configuración de productos" para modelos específicos) a los que se refiere esta declaración están en conformidad con los siguientes estándares u otros documentos normativos: EN ISO 15744:2008. Siguiendo las estipulaciones de 89/392/EEC con los agregados de las directivas 91/368/EEC y 93/44/EEC y 93/68/EEC y la directiva consolidada 2006/42/EC

Jeppo 06.04.2016

MIRKA

Lugar y fecha de emisión Compañía Stefan Sjöberg, Director Ejecutivo

Instrucciones para el operador

Incluye: Lea y siga las instrucciones, Uso apropiado de la herramienta, Superficies de trabajo, Poniendo en marcha la herramienta, Instrucciones de manejo, Tablas de configuración/especificación de producto, Hoja de piezas, Lista de piezas, Juegos de recambios, Solución rápida de problemas.

Importante

Lea estas instrucciones cuidadosamente antes de instalar, operar, llevar a cabo el mantenimiento o reparar esta herramienta. Mantenga estas instrucciones en un lugar seguro y accesible.

C€

Productor/proveedor

KWH Mirka Ltd.

Equipo de seguridad personal requerido:

Protección ocular

Guantes de seguridad

Máscaras de protección

Protección para los oídos

Tamaño recomendado de la línea de aire – mínimo

10 mm 3/8 in

Recomendación del largo máximo de la manguera

8 metros 25 pies

Presión de aire

Presión máxima de trabajo 6,2 bar 90 psig

Mínimo recomendado NA NA

Lea y siga las instrucciones:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponible de Superintendent of Documents; Government Printing Office, Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B 186.1 disponible de American National Standards Institute, Inc. 1430, Broadway, New York, NY 10018.
3) Normativas locales y del estado

Uso adecuado de la herramienta

Esta pulidora rotatoria ha sido diseñada para lijar todo tipo de materiales: metales, madera, piedra, plásticos, etc. con el uso de abrasivos destinados a tales efectos. No utilice esta pulidora rotatoria para cualquier otro propósito distinto al especificado sin consultar al fabricante o al proveedor autorizado del fabricante. No utilice platos de apoyo con una velocidad de trabajo libre inferior a 3.000 rpm

Superficies de trabajo

Esta herramienta está hecha para funcionar como herramienta de mano. Siempre es recomendable que se use la herramienta parado sobre un suelo sólido. Puede usarse en cualquier posición, pero el operador debe en todo momento mantener una posición segura con un agarre firme, estar parado firmemente y tener en cuenta que la lijadora puede desarrollar una reacción de torsión. Ver la sección de “Instrucciones de manejo”.

Poniendo en marcha la herramienta

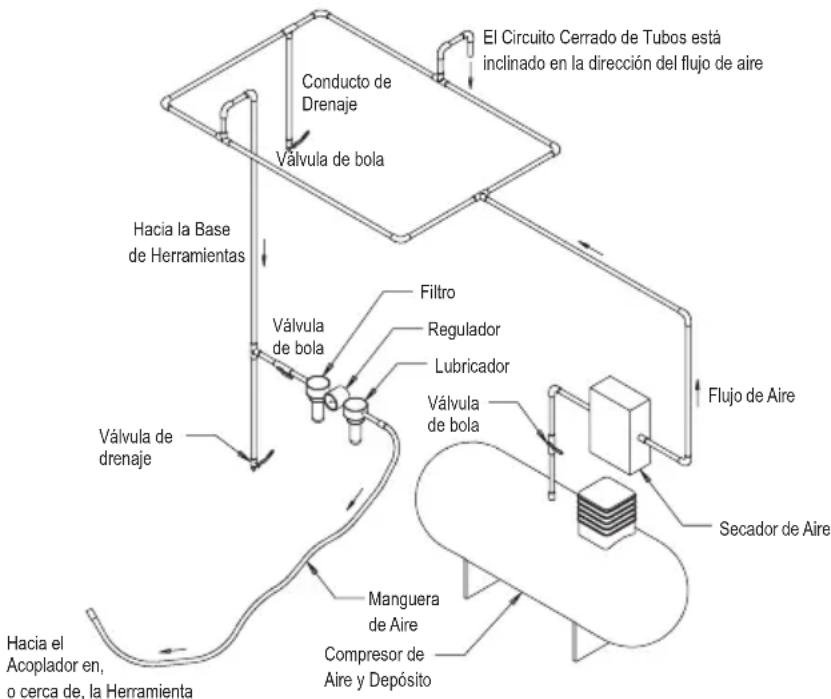

Use una fuente de aire limpia y lubricada que dé una presión de aire medida a nivel de herramienta de 6,2 bar (90 psig) cuando la herramienta está en marcha con la palanca completamente presionada. Se recomienda usar una manguera de aire aprobada de 10 mm (3/8 in.) x 8 m (25 pies) de longitud máxima. Se recomienda que la herramienta se acople a la fuente de aire como se muestra en la figura 1.

No conecte la herramienta al sistema de aire sin incorporar una válvula fácil de alcanzar para cortar el flujo de aire. La fuente de aire debe estar lubricada. Es altamente recomendable que se use un filtro de aire, regulador y lubricador (FRL) tal como se indica en la figura 1 ya que esto permitirá proveer aire limpio y lubricado con la presión correcta a la herramienta. La información sobre estos equipos puede ser obtenida de su proveedor. Si no se usa este equipo, la herramienta deberá ser lubricada en forma manual.

Para lubricar la herramienta en forma manual desconecte la manguera de aire y ponga 2 o 3 gotas de aceite lubricante apropiado para motores neumáticos como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA 32, en la entrada de la manguera a la máquina. Conecte nuevamente la herramienta a la fuente de aire y opere la herramienta lentamente durante unos segundos para permitir que el aire circule por el aceite. Si se usa la herramienta con mucha frecuencia, lubríquela diariamente o lubríquela cuando la herramienta comience a perder fuerza o velocidad.

Se recomienda que la presión del aire a nivel de herramienta sea 6,2 bar (90 psig) mientras la herramienta está en marcha. La herramienta puede funcionar a presiones más bajas pero nunca a más de 6,2 bar (90 psig).

Instrucciones de manejo

1) Lea todas las instrucciones antes de usar esta herramienta. Todos los operadores deben estar entrenados en su uso y tener conocimiento de estas reglas de seguridad. Todo servicio y reparación deberá ser llevado a cabo por personal entrenado.
2) Asegúrese de que la herramienta está desconectada de la fuente de aire. Seleccione un abrasivo apropiado y colóquelo en el plato.

3) Use siempre los equipos de seguridad personal requeridos cuando use esta herramienta.

4) Cuando vaya a lijar, coloque siempre la herramienta sobre la superficie a trabajar y luego arranque la herramienta. Siempre retire la herramienta de la superficie antes de pararla. Esto evitará rayar la superficie debido a velocidad excesiva del abrasivo.

5) Retire siempre el suministro de aire de la pulidora antes de equipar, ajustar o retirar el abrasivo o plato de apoyo.

6) Adopte siempre una posición segura y/o y firme y esté pendiente de la reacción del par que muestre la pulidora.

7) Siempre use los repuestos correctos.

8) Asegúrese siempre de que el material a pulir está firmemente sujetado para impedir su movimiento.

9) Revise regularmente la manguera y las co- nexiones para prevenir el desgaste. No cargue la herramienta por la manguera; siempre tenga cuidado de no arrancar la herramienta cuando ésta se lleva con la manguera de aire conectada.

10) No exceda la presión de aire máxima recomendada. Use el equipo de seguridad recomendado.

11) La herramienta no está aislada contra descargas eléctricas. No la use donde haya la posibilidad de que entre en contacto con cables eléctricos, tuberías de gas, tuberías de agua, etc. Revise el área de operaciones antes de arrancar.

12) Tome precauciones para que las partes movibles de la herramienta no alcancen ropa, pelo, trapos de limpieza, etc. Si se enreda tendrá como consecuencia que el cuerpo sea atraído hacia las partes movibles y puede ser muy peligroso.

13) Mantenga las manos alejadas del plato durante el uso.

14) Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y lleve a cabo el mantenimiento o reparación.

15) No permita que la herramienta funcione libre sin tomar precauciones para proteger a las personas u objetos de la pérdida del abrasivo o del plato.

Configuración/Especificaciones de Producto: Pulidora Rotatoria 3000 rpm

Tipo de vacío	Tamaño del plato mm (in.)	Número de modelo	Peso neto del producto kg (libras)	Alto mm (in.)	Largo mm (in.)	Potencia vatios (HP)	Consumo de aire LPM (scfm)	*Nivel de ruido dBA	*Nivel de vibración m/s2	*Factor de incertidumbre K m/s2
Sin extracción	77 mm (3 in.)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Las especificaciones pueden estar sujetas a cambio sin previo aviso.

*Los valores estipulados en la tabla vienen de pruebas de laboratorio realizados en conformidad con códigos y estándares preestablecidos y no son suficientes para evaluar el riesgo. Los valores medidos en un lugar de trabajo específico pueden ser más altos que los valores declarados. Los valores efectivos expuestos y la cantidad de riesgo o daño sufrido por un individuo son únicos para cada situación y dependen del medio ambiente, la forma en que cada individuo trabaja, el material específico usado, la posición de trabajo, así como del tiempo de exposición y la condición física del usuario. KWH Mirka, Ltd. no es responsable de las consecuencias de usar valores declarados en vez de valores reales de exposición para cualquier evaluación de riesgo.

Para más información sobre salud ocupacional y seguridad, consúltense los siguientes sitios en la red:

https://osha.europa.eu/en(Europa)

http://www.osha.gov)

SOLUCIÓN RÁPIDA DE PROBLEMAS

Síntomas Posibles causas Solución
Baja potencia o baja velocidad en vacío (o ambas)	La presión de aire es insuficiente Compruebe la presión de la línea de aire en la Entrada de la Pulidora mientras la herramienta esté funcionando a velocidad libre. Deberá ser de 6,2 bar (90 psig/620 kPa).
	Silenciador(es) obstruido(s) Véase el apartado “Desensamblaje de Carcasas” con respecto a la retirada del Silenciador. El Silenciador puede someterse a retrolavado con una solución limpiadora idónea hasta la eliminación de todos los contaminantes y obstrucciones.
	El filtro de entrada está obstruido. Limpie el filtro de entrada con una solución limpia y adecuada. Si el filtro no queda limpio, cámbielo.
	Uno o más álabes están rotos o desgastados.	Instale un juego completo de álabes nuevos (hay que cambiar todos los álabes para que haya un funcionamiento correcto). Cubra todos los álabes con aceite para herramientas neumáticas de buena calidad.
	Un mayor consumo de aire y una velocidad menor de lo normal indican que hay una fuga interna de aire en la carcasa del motor.	Compruebe que el motor y el aro de cierre están bien fijados. Compruebe que la junta tórica en el aro de cierre no está dañada. Quite el motor e instálelo de nuevo.
	Hay partes del motor desgastadas. Realce una puesta a punto del motor. Póngase en contacto con un centro de mantenimiento autorizado de Mirka.
	Los rodamientos del tornillo de sujeción están desgastados o rotos.	Sustitúyalos.
Fuga de aire a través del control de velocidad o del vástago de la válvula (o de ambos)	El resorte de la válvula, la válvula o el asiento de la válvula está sucio, roto o doblado.	Desmonte, inspeccione y cambie las partes desgastadas o rotas.
Vibraciones/ Funcionamiento irregular	El plato es incorrecto.	Utilice solamente platos de los tamaños y pesos diseñados para la máquina.
	Se ha añadido un plato de interfaz u otro material.	Utilice únicamente abrasivos y/o interfaces diseñados para la máquina. No adhiera ningún material a la cara del Plato de la Pulidora que no esté específicamente diseñado para ser utilizado con en Plato y la Pulidora.
	Lubricación inadecuada o acumulación de partículas extrañas.	Desmonte la Lijadora y límpiela en una solución limpiadora adecuada. Ensamble la pulidora.
	Los rodamientos frontales o posteriores están desgastados o rotos.	Cambie los rodamientos rotos o dañados.
