MANUAL DE USUARIO AP 300NV Mirka

es Instrucciones de manejo.... 32-35

et Kasutusjuhised 36-39

Declaración de conformidad

Mirka Ltd.

FI-66850 Jepua (Finlandia)

declara bajo su única responsabilidad que el producto Pulidora Mirka® AP 300NV 3200 r.p.m. (ver la tabla "Configuración de Producto/Especi-ficaciones" para cada modelo particular) al que se refiere esta declaración es conforme a la(s) siguiente(s) normativa(s) u otro(s) documento(s) reglamentario(s) EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN 28927-3:2009 de acuerdo con lasnormativas 2006/42/CE.

Jeppo 04.06.2020

MIRKA

Lugar y fecha de emisión Compañía Stefan Sjöberg, Director

Ejecutivo

Instrucciones para el operador

Incluye – Lea y siga las instrucciones, Uso adecuado de la herramienta, Superficies de trabajo, Poniendo en marcha la herramienta, Instrucciones de manejo, Tablas de configuración de producto/especificaciones, Página de piezas, Lista de piezas, Guía de solución de problemas.

Importante

Lea detenidamente estas instrucciones antes de instalar, manejar o reparar esta herramienta. Guarde estas instrucciones en un lugar seguro y accesible.

CE

Fabricante/Proveedor

Mirka Ltd.

FI-66850 Jepua

Finlandia

Tfno.: [phone]

Equipo de seguridad personal necesario

Gafas de seguridad Máscaras respiratorias

Guantes de seguridad Protección auditiva

ADVERTENCIA

Lea todas las instrucciones antes de usar esta herramienta. Todos los usuarios deben estar cualificados para su uso y tener conocimiento de las medidas de seguridad.

• No utilice herramientas eléctricas si está cansado o bajo los efectos de drogas, alcohol o medicamentos.
• Lea la Ficha de Seguridad de Materiales (MSDS) acerca de la superficie de trabajo.
• Utilice la herramienta de extracción de polvo. Una unidad adecuada de extracción de polvo reducirá daños por polvo.
• Sea precavido. Mantenga el equilibrio y una posición adecuada en todo momento.
• No use ropa holgada, ni joyas. Mantenga su pelo, ropa y guantes lejos de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
• En caso de cualquier daño físico en la mano/muñeca, deje de trabajar y busque atención médica. Las lesiones en la mano, la muñeca y el brazo pueden ser consecuencia de un trabajo con movimientos repetitivos o de una exposición excesiva a las vibraciones.
• No utilice herramientas eléctricas en ambientes inflamables como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
• La herramienta no dispone de aislamiento eléctrico. Compruebe que no haya puntos de electricidad mal conectados
  o pérdidas de gas antes de poner la máquina en funcionamiento.

PRECAUCIÓN

• Evite el encendido accidental.
• Retire la llave del plato antes de conectar la herramienta
• Mantenga la zona de trabajo limpia y bien iluminada.
• Asegúrese que la piezas a lijar estén sujetas con firmeza.
• Antes de cambiar el abrasivo, desconecte siempre el suministro de aire.

Medidas de Seguridad Adicionales

• Lea todas las instrucciones antes de usar esta herramienta. Todos los usuarios deben estar cualificados para su uso y tener conocimiento de las medidas de seguridad.
• El mantenimiento debe ser llevado a cabo por personal cualificado. Para operaciones de mantenimiento, contacte con el servicio técnico autorizado de Mirka.
• Utilice siempre los equipos de seguridad personal requeridos (véase el apartado Importante).
• Mantenga siempre una postura firme sobre una superficie estable.
• Asegúrese siempre de que el material a lijar está sujeto con firmeza.
• Revise regularmente la herramienta, el plato, la manguera y los ajustes para controlar el desgaste.
• Tenga siempre presente las normas de seguridad; no cargue, almacene o deje la herramienta desaten-dida con la fuente de aire conectada.
• La bolsa de acumulación de polvo debe vaciarse o reemplazarse diariamente. El polvo puede ser altamente
  inflamable. El vaciado o reposición de la bolsa también garantizan el mejor rendimiento posible.
• No exceda la presión de aire máxima recomendada 6,2 bar (90 psig).
• Tenga cuidado de no enredar las partes móviles de la herramienta con la ropa, corbata, cabello, bayetas, etc.
• Mantenga las manos alejadas del plato durante el uso.
• Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y solicite asistencia técnica.
• Antes de cambiar de abrasivo, desconecte siempre la fuente de aire. Asegúrese de colocarlos correcta-mente y de colocar el abrasivo centrado en el plato.

Lea y siga las instrucciones

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponibles en: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, disponible en: American National Standards Institute, Inc.; 1430 Broadway, New York, New York 10018
3) Normativas Estatales y Locales.

Uso adecuado de la herramienta

Esta herramienta ha sido diseñada para uso con todo tipo de materiales, como por ejemplo metales, madera, piedra, plásticos, etc. utilizando un abrasivo que haya sido diseñado con este propósito. No utilice esta herramienta para ningún propósito que no figure entre aquellos especificados sin consultar antes con el fabricante o el proveedor autorizado del fabricante. No utilice platos de soporte cuya velocidad de funcionamiento sea inferior a una velocidad libre de 3200 r.p.m.

Superficies de trabajo

La herramienta ha sido diseñada para su uso como herramienta manual. Se recomienda siempre utilizar la herramienta estando de pie sobre un suelo estable. Puede utilizarse en cualquier posición, pero antes de dicho uso, el usuario debe estar en una posición segura, con una sujeción firme y los pies sobre un suelo estable, siendo consciente de que la herramienta puede desarrollar una reacción de par. Véase la Sección "Instrucciones de manejo".

Poniendo a punto la herramienta

Utilice un suministro de aire limpio y lubricado que provea a la herramienta de una presión del aire medida de 6,2 bar (90 psig) cuando la herramienta esté en funcionamiento con la palanca presionada hasta el fondo. Se recomienda el uso de una línea de aire de uso autorizado y de una longitud máxima de 10 mm (3/8 in.) x 8 m (25 pies). Se recomienda conectar la herramienta al suministro de aire tal y como se muestra en la Figura 1.

No conecte la herramienta al sistema de línea de aire sin incorporar una válvula de cierre de aire fácil de alcanzar y de manejar. El suministro de aire debe estar lubricado. Se recomienda muy especialmente el uso de un filtro, regulador y lubricador (FRL) de aire tal y como se muestra en la Figura 1, ya que de este modo se tendrá un suministro de aire limpio y lubricado a la presión adecuada para la herramienta. Puede solicitar información sobre este tipo de equipamiento a su proveedor. En caso de no utilizarse dicho equipo, deberá lubricarse la herramienta manualmente.

Para lubricar manualmente la herramienta, desconecte la línea de aire y ponga 2 o 3 gotas de un aceite lubricante de motor neumático adecuado, como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA® 32, en el interior del extremo de la manguera (entrada) de la máquina. Vuelva a conectar la herramienta al suministro de aire y ponga en marcha la herramienta despacio por unos segundos para que el aire haga circular el aceite. Si la herramienta se utiliza con frecuencia, lubríquela a diario, o bien lubríquela si nota que la herramienta empieza a perder o ralentizar su potencia.

Se recomienda que la presión del aire de la herramienta sea de 6,2 bar (90 psig) mientras la herramienta esté en funcionamiento. La herramienta puede funcionar a presiones más bajas, pero nunca por encima de 6,2 bar (90 psig).

Instrucciones de manejo

1) Lea todas las instrucciones antes de utilizar esta herramienta. Todos los usuarios deben conocer a la perfección su uso y estar informados de estas normas de seguridad. Todas las reparaciones deben ser llevadas a cabo por personal autorizado.
2) Asegúrese de que la herramienta está desconectada del suministro de aire. Seleccione un abrasivo adecuado y asegúrelo sobre el plato de soporte. Con cuidado, centre el abrasivo sobre el plato de soporte.
3) Lleve puesto siempre el equipo de seguridad necesario cuando utilice esta herramienta.

4) En el momento de lijar, coloque siempre la herramienta sobre la superficie, y solo entonces ponga en marcha la herramienta. Retire siempre la herramienta de la superficie antes de parar. Esto evitará que se produzcan melladuras en la superficie debido a una velocidad excesiva del abrasivo.

5) Desconecte siempre el suministro de aire de la herramienta antes de encajar, ajustar o retirar el abrasivo o el plato de soporte.

6) Adopte siempre una posición firme de los pies y sea consciente de la reacción de par que desarrolla la herramienta.

7) Utilice únicamente las piezas de recambio adecuadas.

8) Asegúrese siempre de que el material a lijar está bien fijado para evitar que se mueva.

9) Compruebe regularmente la manguera y los herrajes por si acaso se desgastan. No sujete la herramienta por la manguera; evite siempre que la herramienta se ponga en marcha cuando la esté transportando con el suministro de aire conectado.

10) No supere la máxima presión de aire recomendada. Utilice el equipo de seguridad siguiendo las recomendaciones.

11) La herramienta no dispone de aislamiento eléctrico. No la utilice en caso de que haya posibilidad de entrar en contacto con electricidad, tuberías de gas, tubos de agua, etc. Compruebe la zona de trabajo antes de utilizarla.

12) Tenga cuidado de evitar que las piezas móviles de la herramienta se enreden con prendas de ropa, corbatas, pelo, trapos de limpieza, etc. Si se enredaran, podrían atraer el cuerpo hacia la zona de trabajo y las piezas móviles de la máquina, lo cual podría ser muy peligroso.
13) Mantenga las manos alejadas del plato giratorio durante su uso.
14) Si la herramienta da muestras de no funcionar correctamente, deje de utilizarla de manera inmediata y solicite su reparación.
15) No permita que la herramienta gire a velocidad libre y tome las precauciones necesarias para proteger a personas u objetos de la pérdida del abrasivo o el plato.

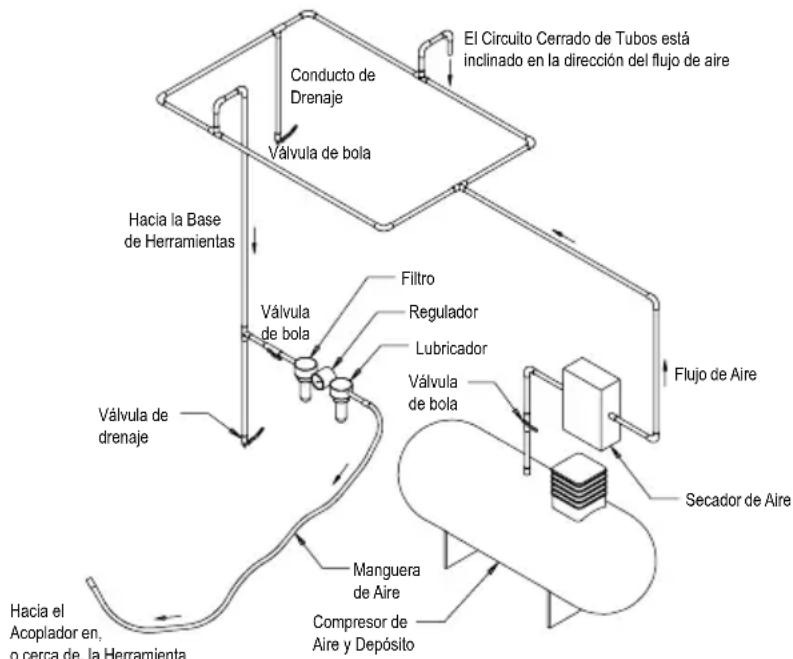


Figura 1

Datos técnicos

Mirka® AP 300NV
Tamaño Recomendado de la Entrada de Aire – Mínimo	10 mm 3/8 in
Máxima Longitud Recomendada de Manguera 8 meters	25 feet
Presión de Aire - Máxima Presión de Operación 6.2 bar	90 psig
Presión de Aire - Mínimo Recomendado NA

Configuración/Especificaciones de producto: AP 300NV 3200 r.p.m.

Órbita Tamaño del plato mm (in.)	Número de modelo	Peso Neto del producto kg (libras)	Altura mm (in)	Longitud mm (in)	Vatios de potencia (HP)	Consumo de aire LPM (scfm)	*Nivel de ruido dBA	Nivel de Vibración m/s ^2	*Incertidumbre K m/s ^2
NA	77(3)	AP 300NV 0,66 (1,46)	113,0(4,45)	172,5(6,79)	298 (0,40) 626 (22) 76,0 1,34 0,63
El test de ruido se ha llevado a cabo conforme a la norma EN ISO 15744:2008 – Herramientas portátiles no eléctricas – Código de medición del ruido – Método técnico (grado 2) y EN ISO 11203:2009 Acústica – Ruido emitido por maquinarias y equipos – Establecimiento de los niveles de presión de sonido emitidos en una zona de trabajo y otras posiciones indicadas por el nivel de potencia del sonido.El test de vibración se ha llevado a cabo conforme a la norma EN 28927-3 Herramientas portátiles eléctricas – Método de medición de evaluación de emisión de vibraciones — Parte 3: Pulidoras y lijadoras rotatorias, orbitales y rotorbitales.

Especificaciones sujetas a cambios sin previa notificación.

*Los valores que establece la tabla son los del testado de laboratorio, de conformidad con los códigos y estándares indicados, y no son suficientes para la evaluación de riesgos. Los valores medidos en una zona de trabajo determinada pueden ser más altos que los declarados. Los valores reales de exposición y la cantidad de riesgo o daño experimentado por un individuo son únicos en cada situación y dependen del entorno circundante, de la forma en que trabaja dicho individuo, del material concreto en el que se trabaja y del diseño de la superficie de trabajo, así como del tiempo de exposición y de las condiciones físicas del usuario. Mirka, Ltd. no se hace responsable de las consecuencias de utilizar los valores declarados, en vez de los valores reales de exposición, en una evaluación individual de los riesgos.

Se puede obtener más información sobre riesgos y seguridad laborales en las siguientes páginas web:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (Estados Unidos)

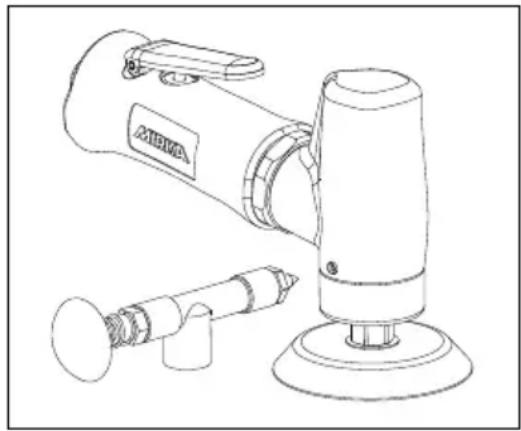

Instrucciones de engrasado:

Sujete la herramienta en posición horizontal para mantener el aceite en la posición adecuada.

Lubrique con aceite de engranaje (disulfuro de molibdeno) utilizando una pistola de aceite adecuada por medio del engrasador (3) de 2 o 3 émbolos, para obtener 24 horas de uso.

Guía de solución de problemas

Síntoma Posible causa	Solución
Potencia baja y/o velocidad libre baja.	Presión del aire insuficiente. Compruebe la entrada de la herramienta mientras la herramienta esté funcionando a velocidad libre. Debe ser de 6,2 bar (90 psig/620 kPa).	presión de la línea de aire en la entrada de la herramienta mientras la herramienta esté funcionando a velocidad libre. Debe ser de 6,2 bar (90 psig/620 kPa).
	Silenciador(es) obturado(s). El silenciador se puede limpiar y aclarar con un líquido limpiador adecuado para eliminar del todo las partículas contaminantes y obstructoras. Si el silenciador no se puede limpiar como es debido, cámbielo por otro. Cambie el inserto del silenciador.
	Pantalla de entrada conectada. Limpie la pantalla de entrada con una solución limpiadora adecuada y limpia. Si no es posible limpiar bien la pantalla, cámbiela.
	Una o más paletas gastadas o rotas. Instale un juego completo de paletas nuevas (deben cambiarse todas las paletas para un funcionamiento adecuada). Recubra todas las paletas con un aceite de herramientas neumáticas de calidad.
	Fuga interna de aire en la carcasa del motor indicada por un consumo de aire mayor de lo normal y una velocidad inferior a lo habitual.	Compruebe el alineamiento del motor y el encaje de la cubierta. Compruebe el anillo en forma de O dañado en la placa del extremo frontal. Extraiga el montaje del motor y reinstale el montaje del motor.
	Piezas del motor gastadas Revise el motor.	Póngase en contacto con un centro de reparaciones de Mirka.
	Rodamientos de engranaje rotos o gastados.	Cambie aquellos engranajes y/o rodamientos que estén gastados o rotos.
Fuga de aire a través del regulador de rire y/o del vástago de la válvula.	Muelle de válvula, válvula o anillo en forma de O sucio, roto o torcido.	Desmonte, inspeccione y sustituya las piezas que estén gastadas o rotas.
Vibración/funcionamiento brusco	Plato Incorrecto. Utilice solamente tamaños y pesos de plato diseñados para esta máquina.
	Adición de plato de interfaz u otros materiales.	Utilice solamente un abrasivo y/o interfaz diseñado para la máquina. No acople en la parte delantera del plato de la herramienta nada que no haya sido diseñado especificamente para ser utilizado con el plato y la herramienta.
	Lubricación inadecuada o acumulación de residuos externos.	Desmonte la herramienta y limpiela con una solución de limpieza adecuada. Vuelva a montar la herramienta.
	Rodamiento(s) frontal(es) o trasero(s) del motor roto(s) o gastado(s).	Cambie aquellos rodamientos que estén gastados o rotos.
