Terméktípus	Pneumatikus polírozógép
Márka	Mirka
Modell	AP 300NV
Tápellátás	Sűrített levegő
Maximális légnyomás	6,2 bar (90 psi)
Légfogyasztás	626 l/min (22 scfm)
Üresjárati fordulatszám	3 200 ford/perc
Tányér átmérő	77 mm (3 hüvelyk)
Nettó tömeg	0,66 kg (1,46 lb)
Méretek (Ma x Sz)	113,0 x 172,5 mm
Teljesítmény	298 W (0,40 LE)
Zajszint	76,0 dBA
Rezgésszint	1,34 m/s² (bizonytalanság 0,63 m/s²)
Excentricitás	Nem alkalmazható
Kompatibilis anyagok	Fém, fa, kő, műanyagok
Szükséges védőfelszerelések	Védőszemüveg, légzésvédő maszk, kesztyű, hallásvédő
Kenés	Pneumatikus motorolaj (FK-20, ALMO 525, TORCULA 32) és molibdén-diszulfid zsír
Ajánlott tömlőátmérő	10 mm (3/8 hüvelyk)
Maximális tömlőhossz	8 m (25 láb)
Karbantartás	Porzsák napi tisztítása, napi kenés, bemeneti szűrő tisztítása
Biztonság	Ne lépje túl a 6,2 bart, viselje az egyéni védőfelszerelést, válassza le a levegőt a csiszolóanyag cseréje előtt

Gyakran ismételt kérdések - AP 300NV Mirka

Hogyan cseréljem a csiszolóanyagot a Mirka AP 300NV polírozógépen?

Először válassza le a sűrített levegő bemenetét. Távolítsa el a régi csiszolóanyagot a tartótányérról. Helyezze az új csiszolóanyagot úgy, hogy jól középre kerüljön a tányéron, majd rögzítse. Használat előtt csatlakoztassa vissza a levegőt.

Milyen légnyomást használjak az AP 300NV-hez?

Az ajánlott légnyomás 6,2 bar (90 psi) a szerszámnál üzem közben. Soha ne lépje túl ezt a maximális nyomást.

Hogyan kenjem a AP 300NV polírozógépet?

Használjon megfelelő olajat (Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCULA 32). Cseppentsen 2-3 cseppet a levegőbemenetbe, majd járassa a szerszámot alacsony fordulatszámon néhány másodpercig. A fogaskerekekhez molibdén-diszulfid zsírt alkalmazzon a zsírzón keresztül (2-3 merítés 24 óránként).

Milyen védőfelszerelések kötelezőek?

Mindig viseljen védőszemüveget, légzésvédő maszkot, biztonsági kesztyűt és hallásvédőt a helyi előírások szerint.

Mit tegyek, ha a szerszám teljesítménye gyenge?

Ellenőrizze a légnyomást (6,2 barnak kell lennie). Tisztítsa meg vagy cserélje ki a hangtompítót és a bemeneti szűrőt. Ha a probléma továbbra is fennáll, ellenőrizze a motorlapátok és a csapágyak állapotát. Lépjen kapcsolatba egy Mirka által jóváhagyott szervizzel.

Hogyan csökkenthetem a szerszám rezgését?

Csak megfelelő tányérokat és csiszolóanyagokat használjon. Tisztítsa rendszeresen a szerszámot a por felhalmozódásának elkerülése érdekében. Ha a rezgések továbbra is fennállnak, a motorcsapágyak elhasználódhattak, és ki kell cserélni őket.

Használhatom az AP 300NV-t minden anyagon?

Igen, a szerszám fém, fa, kő és műanyag csiszolására készült. Válassza ki a megfelelő csiszolóanyagot az egyes anyagokhoz.

Hogyan tisztítsam az AP 300NV-t?

Tisztítsa naponta a porzsákot a porszívóegységben. Magát a szerszámot bontsa szét és tisztítsa meg megfelelő tisztítóoldattal, ha törmelék halmozódik fel. Ezután szerelje össze helyesen.

Hol találok alkatrészeket a Mirka AP 300NV polírozógéphez?

Csak Mirka által jóváhagyott alkatrészeket használjon. Vegye fel a kapcsolatot egy Mirka által jóváhagyott szervizzel vagy viszonteladóval az alkatrészek megrendeléséhez.

Mit tegyek, ha levegő szivárog a motorházban?

Ellenőrizze a motor beállítását és az elülső véglap O-gyűrűjének állapotát. Ha szükséges, szerelje szét és szerelje össze a motort. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy jóváhagyott szervizzel.

HASZNÁLATI ÚTMUTATÓ AP 300NV Mirka

hu Kezelői útmutató.... 52-55

Megfelelőségi nyilatkozat

Mirka Ltd.

FI-66850 Jeppo, Finnország

önálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező Mirka® AP 300NV 3200/perc polírozó (lásd az adott termékhez tartozó „Termékkonfiguráció és -specifikáció” táblázatot) megfelel az alábbi szabványoknak és további irányadó dokumentumoknak: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN 28927-3:2009 szabványok összhangban a 2006/42/EK.

Jeppo 04.06.2020

MIRKA

Kiállítás helye és ideje Vállalat Stefan Sjöberg, vezér-

igazgató

Kezelői útmutató

Tartalom – Elolvasni és betartani, A gép helyes használata, Munkaállomások, A gép üzembe helyezése, Kezelői útmutató, Termékkonfiguráció és -specifikáció táblázatok, Alkatrészoldal, Alkatrészlista, Hibakeresési útmutató

Fontos

A gép üzembe helyezése, használata, karbantartása és javítása előtt olvassa el a jelen útmutatót. Ezt az útmutatót hozzáférhető helyen kell tartani.

Gyártó/forgalmazó

Mirka Ltd.

FI-66850 Jeppo

Finnország

Tel.: [phone]

Szükséges munkavédelmi felszerelések

Védőszemüveg Légzőmaszk

Védőkesztyű Hallásvédő

VIGYÁZAT!

A gép használatakor kötelező a gyártói útmutató, valamint a helyi és országos szabályok által előírt személyi védőfelszerelések használata.

- Tilos fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt szerszámgépet használni.

- A megmunkálható felületeket az anyagbiztonsági adatlap (MSDS) ismerteti.

- Használjon a géphez porelszívót. Megfelelő elszívóval csökkenthető a veszélyes porképződés.

- Tilos nyújtózva dolgozni. Mindig stabilan és biztos egyensúllyal álljon.

- Tilos lógó ruhában vagy lelógó ékszereket hordva dolgozni. Vigyázzon, nehogy haja, ruhája vagy kesztyűje mozgó alkatrész közelébe kerüljön. A laza ruházatot, lelógó ékszereket és hosszú hajat a mozgó alkatrészek elkaphatják.

- Ha kényelmetlen érzést tapasztalna kézfején vagy csuklójánál, hagyja abba a munkát, és forduljon orvoshoz.

A sokszor ismétlődő mozdulatok és a túl sok vibráció a kézfej, a csukló, illetve a kar sérülését okozhatja.

- Tilos a szerszámgépet robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy porok jelenlétében üzemeltetni.

- A gép elektromosan nem szigetelt. A munka megkezdése előtt ellenőrizze, hogy nem található-e a munkaterületen

feszültség alatt lévő elektromos vezeték, gázcső stb.

FIGYELEM

- Előzze meg a gép véletlen indítását.

- Vegye ki a csiszolótalpból a kulcsot, mielőtt a gépet a sürített levegőre csatlakoztatná.

- A munkaterület legyen tiszta és jól megvilágított.

- Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről.

- A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a sürített levegőről.

további munkavédelmi szabályok

- A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát.

- Minden karbantartást szakképzett személynek kell végeznie. Javításért minden esetben a hivatalos Mirka szervizhez kell fordulni!

- Kötelező viselni az előírt munkavédelmi felszereléseket (lásd a figyelmeztető jelzéseket).

- A kezelőnek biztonságos testhelyzetet kell felvennie, biztos kézzel kell fognia a gépet és stabil talajon kell állnia.

- Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről.

- A gép, a csiszolótalp, a cső és a szerelvények elhasználódását rendszeresen ellenőrizni kell.

- Mindig gondoljon a balesetvédelemre: tilos a sürített levegőhöz csatlakoztatott gépet magával vinni, tárolni vagy felügyelet nélkül hagyni.

- A porelszívó porzsákját naponta ürítse vagy cserélje. A keletkező por esetenként erősen gyúlékony lehet.

A porzsákcsere az optimális teljesítmény eléréséhez is hozzájárul.

- A 6,2 bar (90 psi) ajánlott maximális nyomást tilos meghaladni.

- Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép mozgó alkatrészébe akadjon.

- Vigyázzon, nehogy a keze használat közben a forgó laphoz érjen.

- Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.

- A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a sürített levegőröl. A csiszolólapot gondosan helyezze fel, és igazítsa a csiszolótalp közepére.

Eredeti útmutató

Elolvasni és betartani

1) Általános munkavédelmi szabályok, 1910. rész, OSHA 2206, beszerezhető: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Hordozható sürített levegős gépek biztonsági kódexe, ANSI B186.1 beszerezhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Állami és helyi rendelkezések.

A gép helyes használata

A gépet bármely anyagú munkadarab (fém, fa, kö, műanyag stb.) megmunkálható az illető anyagnak megfelelő csiszolólappal. Tilos a polírozógépet a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. Tilos a 3200/perc üresjárati sebesség alatti névleges értékű tartólapok használata.

Munkaállomások

A gépet rendeltetése szerint kézi szerszámként kell használni. Minden esetben ajánlott a géppel való munkavégzés közben stabil talajon állni. A munkavégzés tetszőleges testhelyzetben történhet, de használat előtt a kezelőnek biztonságos pozíciót kell felvennie, biztos kézzel kell fognia a gépet, és stabil talajon kell állnia, felkészülve az indítási nyomaték hatására. Lásd a „Kezelői útmutató” című fejezetet.

A gép üzembe helyezése

Biztosítson tiszta, olajozott sürítettlevegő-ellátást, amely teljesen lenyomott működtetőkar mellett futó gép esetén 6,2 bar (90 psig) mért nyomású. Ajánlott egy szabványos 10 mm (3/8 hüvelyk) × 8 m (25 láb) maximális hosszúságú légbecsatlakozás használata. A gépet ajánlott az 1. ábra szerint csatlakoztatni a sürítettlevegő-ellátásra.

A gépet tilos könnyen hozzáférhető és működtethető lezárószelep beiktatása nélkül csatlakoztatni a sürített levegős rendszerre. A sürítettlevegő-ellátásnak olajozottnak kell lennie. Kifejezetten ajánlott az 1. ábrán látható légszűrő, szabályzó és olajozó (FRL) használata, mert ez tiszta, olajozott és megfelelő nyomású sürített levegőt biztosít a gépnek. Az ilyen eszközről a forgalmazó biztosít részletes tájékoztatást. Ha nem ilyen rendszerről táplálják, akkor a gépet manuálisan olajozni kell.

A gép manuális olajozásához csatlakoztassa le a sürített levegő-ről, és juttasson 2-3 csepp megfelelő pneumatikus motorolajat (pl. Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCULA® 32) a gép csőbemenetébe. Csatlakoztassa ismét a gépet a sürített levegőhöz, és futtassa lassan néhány másodpercig, hogy az olaj eloszoljon benne. A gép gyakori használata esetén naponta kell olajozni, illetve akkor, ha a gép lassan indul vagy ereje csökken. A sürített levegő ajánlott nyomása futó gép mellett 6,2 bar (90 psig). A szerszám alacsonyabb nyomással működtethető, de 6,2 bar (90 psig) felett nem.

Kezelői útmutató

1) A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát. Minden karbantartást és javítást szakképzett személlyel kell elvégeztetni.
2) Ellenőrizze, hogy a gép le van-e választva a sürítettlevegő-ellátásról. Válassza ki a kívánt csiszolólapot, majd rögzítse fel az csiszolótalpra. A csiszolólapot gondosan igazítsa a csiszolótalp közepére.

3) A gép használatakor mindig viselni kell az előírt munkavédelmi felszereléseket.

4) Csiszoláskor előbb mindig helyezze a gépet a munkadarabra, és csak azután indítsa el. A gépet leállítás előtt mindig emelje el a munkadarabtól. Ezzel megelőzhető a munkadarabnak a csiszolólap túl nagy sebessége miatti bevésődése.

5) A csiszolólap, illetve a csiszolólap felhelyezése, igazítása vagy leszerelése előtt mindig meg kell szüntetni a gép sürítettlevegő-ellátását.

6) Mindig stabil testhelyzetben kell állni, illetve elhelyezkedni, felkészülve a gép indítási nyomatékának hatására.

7) Csak a géphez való tartozékokat szabad használni.

8) Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről, nehogy az elmozduljon.

9) Ellenőrizze rendszeresen a csövek és szerelvények állapotát. Tilos a szerszámot a csönél fogva emelni. Minden esetben ügyelni kell, hogy a sürítettlevegő-ellátásra kötött gép mozgatáskor el ne induljon.

10) A maximális ajánlott légnyomás értéket tilos meghaladni. Használja az ajánlott munkavédelmi felszereléseket.

11) A gép elektromosan nem szigetelt. Tilos olyankor használni, ha hozzáérhet feszültség alatti villamos vezetékhez, gáz- vagy vízvezetékhez stb. Használat előtt a munkakörnyezetet meg kell vizsgálni.

12) Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép valamely mozgó alkatrészébe akadjon. Ha ez megtörténik, akkor a gép a munkadarabhoz és a mozgó alkatrészekhez ránthatja a testet, ami súlyos veszélyt jelenthet.

13) Használat közben ne nyúljon kézzel a forgó laphoz.

14) Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.

15) Tilos a gépet anélkül teljes fordulatszámra felpörgetni, hogy a közelben elhelyezkedő személyeket és tárgyakat az esetleg leváló csiszoló- vagy tartólaptól védő óvintézkedéseket megtenné.


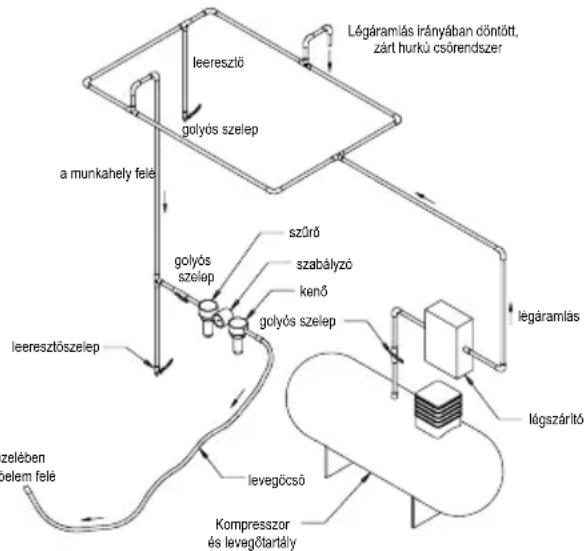

1. ábra

Müszaki adatok

Mirka® AP 300NV
Légcsatlakozó ajánlott mérete – minimum 10 mm 3/8 in
Ajánlott maximális csőhossz 8 meters 25 feet
Légnyomás - Maximális üzemi nyomás 6.2 bar 90 psig
Légnyomás - Ajánlott minimum -

Termékkonfiguráció és -specifikáció: AP 300NV 3200 rpm

Rezgéspálya Lapméret mm (hüvelyk)	Modellszám Nettó tömeg kg (font)	Magas-ság mm (hü-velyk)	Hossz mm (hüvelyk)	Teljesít-mény watt (HP)	Levegőfogyasz-tás LPM (scfm)	*zaj-szint, dBA	*vibráci-ós szint m/s2	*bizonyta-lanság K m/s2
—	77(3)AP 300NV 0,66 (1,46)	113,0(4,45)	172,5(6,79)	298 (0,40) 626 (22) 76,0 1,34 0,63
A zajvizsgálat alapja az EN ISO 15744:2008 szabvány nem elektromos kéziszerszámokra vonatkozó előírása – Zajmérési kód – Üzemi módszer (2. szint), valamint az EN ISO 11203:2009 szabvány: Gépek és berendezések által kibocsátott akusztikus zaj – munkaállomás által kibocsátott hangnyomásszint megállapítása, valamint a hang energiaszintjéből meghatározott egyéb pozíciók.A vibrációs vizsgálat a hordozható kézi szerszámgépekre vonatkozó EN ISO 28927-3 szabvány szerint történt – Vizsgálati módszer a kibocsátott vibráció értékelésére – 3. rész. Polírozógépek, valamint forgó-, rezgő- és excentercsiszolók.

A specifikáció előzetes értesítés nélkül megváltozhat.

*A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatok eredményei, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékeket meghaladhatják. Az egyes személyekre vonatkozó tényleges expozíciós értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni munkamódszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá az expozíciós idő és a kezelő fizikai állapota együttesen határozza meg. A Mirka, Ltd. nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:

https://osha.europa.eu/en (Európa)

http://www.osha.gov (USA)

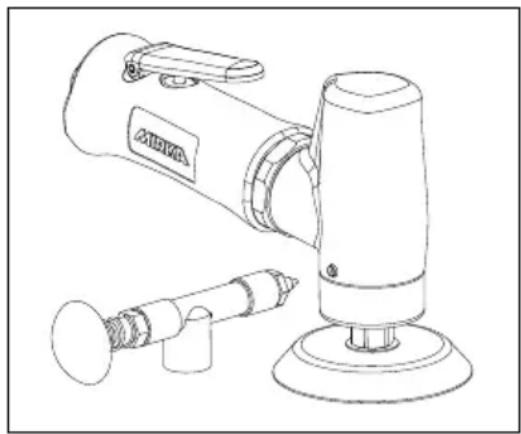

Zsírzási útmutató:

Tartsa az eszközt vízszintes helyzetben, hogy a kenőanyag a megfelelő pozícióba kerüljön.

Végezzen zsírzást fogaskerékzsírral (molibdén-diszulfáttal) egy megfelelő zsírzópisztollyal az olajozón (3) keresztül, 24 óra használatra 2–3 nyomást alkalmazva.

Hibakeresési útmutató

Hibajelenség Lehetséges ok Megoldás
Alacsony a teljesítmény vagy az üresjárási sebesség.	Elégtelen légnyomás. A szerszám üresjárata	közben ellenőrizze a légnyomást a gép bemeneténél. Az előírt érték 6,2 bar (90 psig/620 kPa).
	Eltömödött hangtompító(k).	A hangtompító tiszta és megfelelő oldattal visz-szaöblíthető, hogy az összes szennyeződés és idegen anyag eltávozzon. Ha a hangtompító nem tisztítható megfelelően, akkor cserélje ki. Cserélje ki a hangtompító betétet.
	Eltömödött bemeneti szűrő. Tisztítsa meg a	bemeneti szűrőt megfelelőtisztítóoldattal. Ha a szűrő nem tisztítható, akkor cserélje ki.
	Egy vagy több kopott vagy sérült lapát. Szereljen fel új, teljes lapátkészletet (a megfelelőműködéshez az összes lapátot cserélni kell). Ken-jen minőségi pneumatikus olajat az összes lapátra.
	Belső motorházi légszivárgás okoztatúlzott légfogyasztás és normálisnál alacsonyabb sebesség.	Ellenőrizze a motor illeszkedését és a pajzs ösz-szekapcsolódását. Ellenőrizze, nem sérült-e meg az elülső zárólap tömitőgyűrűje. Szerelje ki, majdszerelje vissza a motorszerelvényt.
	Elhasználódott motoralkatrészek. Generálozni kell a motort. Forduljon egy hivatalos Mirka szervizhez.
	Kopott vagy sérült a fogaskerékcsapágy. Cserélje a kopott vagy sérült fogaskereket, illetve csapágyat.
Légszivárgás a légszabályzó-nál vagy a szelepszárnál.	Szennyeződött, sérült vagy elgörbült a szeleprugó, a szelep vagy a tömitő-gyűrű.	Szerelje szét, vizsgálja meg és cserélje az elhasz-nálódott vagy sérült alkatrészeket.
A gép vibrál vagy egyenetlenül működik.	Nem megfelelő a talp. Csak a gépnek megfelelő méretű és tömegűcsiszolótalp használható.
	Nem megfelelő csiszolótalp-illeszték vagy egyéb anyag.	Csak a gépnek megfelelő csiszolólap, illetve illeszték használható. Tilos a gép csiszolótalpához rögzíteni bármely olyan tárgyat, amely nem kifeje-zetten a csiszolótalphoz és a géphez készült.
	Hibás kenés vagy feltapadt szennyeződés.	Szerelje szét, majd megfelelő tisztítóoldattal tisztít-sa meg a gépet. Szerelje ismét össze a gépet.
	Kopott vagy sérült hátsó vagy elülső motorcsapágy(ak).	Cserélje az kopott vagy sérült csapágyakat.
