HASZNÁLATI ÚTMUTATÓ RP2 300NV Mirka

hu Kezelői útmutató.... 52-55

Megfelelőségi nyilatkozatKWH Mirka Ltd.66850 Jeppo, Finnországönálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező 77 mm-es (3 hüvelykes) 3000 RPM sebességű forgó polírozó (lásd az adott termékhez tartozó „Termékkonfiguráció és -specifikáció” táblázatot) megfelel az alábbi szabványoknak és további irányadó dokumentumoknak: EN ISO 15744:2008. Megfelel továbbá a 91/368/EGK és 93/44/EGK által módosított 89/392/EGK számú és 93/68/EGK irányelv, valamint az összefoglaló 2006/42/EK irányelv előírásainak.Jeppo, 2015. március 30.MIRKAKibocsátás helye és dátuma Vállalat Stefan Sjöberg, vezérigazgató
Kezelői útmutatóTartalom: Elolvasni és betartani, A gép helyes használata, Munkaállomások, A gép üzembe helyezése, Kezelői útmutató, Termékkonfigurációs és -specifikációs táblázatok, Alkat-részoldal, Alkatrészlista, Polírozó tartalékalkatrész-készletei, Hibakeresési útmutató		FontosA gép üzembe helyezése, használata, karbantartása és javításae előtt olvassa el a jelen útmutatót. Ezt az útmutatót hozzáférhető helyen kell tartani.
Gyártó/forgalmazóKWH Mirka Ltd.66850 Jeppo, FinnországTel: [phone]Fax: [phone]		Szükséges munkavédelmi felszerelésekVédőszemüveg LégzőmaszkVédőkesztyű Hallásvédő
Ajánlott légbecsatlakozási méret – minimum10 mm 3/8 hüvelyk	Ajánlott maximális cső-hossz8 méter 25 láb		LégnyomásMaximális üzemi nyomás 6,2 bar 90 psigAjánlott minimum — —

Elolvasni és betartani

1) Általános munkavédelmi szabályok, 1910. rész, OSHA 2206, beszerezhető: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Hordozható sürített levegős gépek biztonsági kódexe, ANSI B186 1 beszerezhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Állami és helyi rendelkezések.

A gép helyes használata

A polírozógéppel bármely anyagú munkadarab (fém, fa, kö, műanyag stb.) megmunkálható az illető anyagnak megfelelő csiszolólappal. Tilos a polírozógépet a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. Tilos a 3 000/perc üresjárati sebesség alatti névleges értékű tartólapok használata.

Munkaállomások

A gépet rendeltetése szerint kézi szerszámként kell használni. Minden esetben ajánlott a géppel való munkavégzés közben stabil talajon állni. A munkavégzés tetszőleges testhelyzetben történhet, de használat előtt a kezelőnek biztonságos pozíciót kell felvennie, biztos kézzel kell fognia a polírozógépet és stabil talajon kell állnia, felkészülve az indítási nyomaték hatására. Lásd a „Kezelői útmutató” című fejezetet.

A gép üzembe helyezése

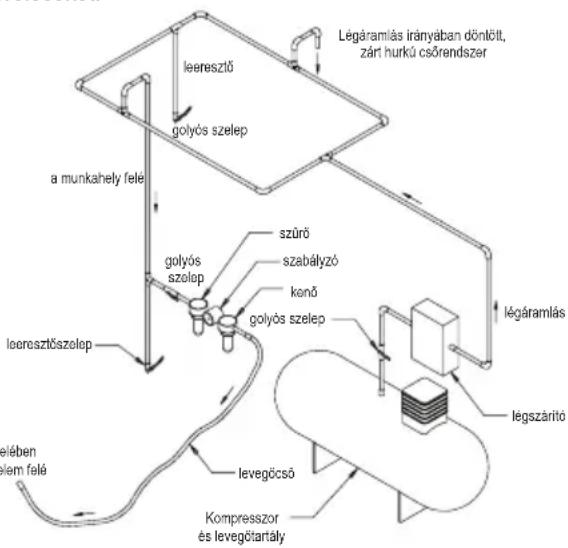

Biztosítson tiszta, olajozott sürítettlevegő-ellátást, amely teljesen lenyomott működtetőkar mellett futó gép esetén 6,2 bar (90 psig) mért nyomású. Ajánlott egy szabványos 10 mm (3/8 hüvelyk) × 8 m (25 láb) maximális hosszúságú légbecsatlakozás használata. A gépet ajánlott az 1. ábra szerint csatlakoztatni a sürítettlevegő-ellátásra.

A gépet tilos könnyen hozzáférhető és működtethető lezárószelep beiktatása nélkül csatlakoztatni a sürített levegős rendszerre. A sürítettlevegő-ellátásnak olajozottnak kell lennie. Kifejezetten ajánlott az 1. ábrán látható légszűrő, szabályzó és olajozó (FRL) használata, mert ez tiszta, olajozott és megfelelő nyomású sürített levegőt biztosít a gépnek. Az ilyen eszközről a forgalmazó biztosít részletes tájékoztatást. Ha nem ilyen rendszerről táplálják, akkor a gépet manuálisan olajozni kell.

A gép manuális olajozásához csatlakoztassa le a sűrített levegő-ről, és juttasson 2-3 csepp megfelelő pneumatikus motorolajat (pl. Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCULA® 32) a gép csőbemenetébe. Csatlakoztassa ismét a gépet a sűrítettlevegő-ellátáshoz, és futtassa lassan néhány másodpercig, hogy az olaj eloszoljon benne. A gép gyakori használata esetén naponta kell olajozni, illetve akkor, ha a gép lassan indul vagy ereje csökken.

A sűrített levegő ajánlott nyomása futó gép mellett 6,2 bar (90 psig). A szerszám alacsonyabb nyomással működtethető, de 6,2 bar (90 psig) felett nem.

Kezelői útmutató

1) A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát. Minden karbantartást és javítást szakképzett személlyel kell elvégeztetni.
2) Ellenőrizze, hogy a gép le van-e választva a sürítettlevegő-ellátásról. Válassza ki a kívánt csiszolólapot, majd rögzítse fel az csiszolótalpra. A csiszolólapot gondosan igazítsa a csiszolótalp közepére.
3) A gép használatakor mindig viselni kell a megfelelő munkavédelmi felszereléseket.
4) Csiszoláskor előbb mindig helyezze a gépet a munkadarabra, és csak azután indítsa el. A gépet leállítás előtt mindig emelje el a munkadarabtól. Ezzel megelőzhető a munkadarabnak a csiszolólap túl nagy sebessége miatti bevésődése.
5) A csiszolólap, illetve a csiszolólap felhelyezése, igazítása vagy leszerelése előtt mindig meg kell szüntetni a polírozógép sürítettlevegő-ellátását.
6) Mindig stabil testhelyzetben kell állni, illetve elhelyezkedni, felkészülve a polírozógép indítási nyomatékának hatására.
7) Csak a géphez való tartozékokat szabad használni.
8) Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről, nehogy az elmozduljon.
9) Ellenőrizze rendszeresen a csövek és szerelvények állapotát. Tilos a szerszámot a csönél fogva emelni. Minden esetben ügyelni kell, hogy a sürítettlevegő-ellátásra kötött gép mozgatáskor el ne induljon.
10) A maximális ajánlott légnyomás értéket tilos meghaladni. Használja az ajánlott munkavédelmi felszereléseket.
11) A gép elektromosan nem szigetelt. Tilos olyankor használni, ha hozzáérhet feszültség alatti villamos vezetékhez, gáz- vagy vízvezetékhez stb. Használat előtt a munkakörnyezetet meg kell vizsgálni.
12) Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép mozgó alkatrészébe akadjon. Ha ez megtörténik, akkor a gép a munkadarabhoz ránthatja a testet, és a mozgó alkatrészek nagy veszélyt jelenthetnek.
13) Használat közben ne nyúljon kézzel a forgó laphoz.
14) Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
15) Tilos a gépet anélkül teljes fordulatszámra felpörgetni, hogy a közelben elhelyezkedő személyeket és tárgyakat az esetleg leváló csiszoló- vagy tartólaptól védő óvintézkedéseket megtenné.

Termékkonfiguráció és -specifikáció: 3000 RPM sebességű forgó polírozó

Porszívóti-pus	Talpmé-ret, mm (hü-velyk)	Mo-dellszám	Nettó tömeg, kg (font)	Magas-ság, mm (hüvelyk)	Hossz, mm (hüvelyk)	*zaj-szint dBA	Teljesít-mény watt (HP)	Levegőfo-gyasztás l/min (scfm)	*vibrációs szint m/s ^2	*K bizonytalansága, m/s ^2
Nem vákuu-mos	77 (3) RP	2-300NV 0,96	(2,1) 113,6	(4,47) 245,9	(9,68) 85 209	(0,28) 481	(17) 1,2 0,6

A specifikáció előzetes értesítés nélkül megváltozhat.

*A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatok eredményei, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékeket meghaladhatják. Az egyes személyekre vonatkozó tényleges expozíciós értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni munkamódszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá az expozíciós idő és a kezelő fizikai állapota együttesen határozza meg. A KWH Mirka, Ltd. nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:

https://osha.europa.eu/en (Európa)

http://www.osha.gov (USA)

Hibakeresési útmutató

Hibajelenség Lehetséges ok Megoldás
Alacsony a teljesítmény vagy az üresjárási sebesség.	Elégtelen légnyomás. A szerszám üresjárata közben ellenőrizze a légnyomást a polírozó bemeneténél. Az előírt érték 6,2 bar (90 psig / 620 kPa).
	Eltömödött hangtompító(k). A „Ház szétszerelése” rész ismerteti a hangtompító leszerelését. A hangtompító tiszta és megfelelő oldattal visszaöblíthető, hogy az összes szenn ződés és idegen anyag eltávozzon. Ha a hangtompító nem tisztítható megfelelően, akkor cserélje ki. Cserélje ki a hangtompító betétet (lásd a „Ház ösz-szeszerelése” című részt).
	Eltömödött bemeneti szűrő. Tisztítsa meg a bemeneti szűrőt megfelelő tisztítóoldattal. Ha nem tisztítható, akkor cserélje a szűrőt.
	Egy vagy több kopott vagy sérült lapát. Szereljen fel új, teljes lapátkészletet (a megfelelő működéshez az összes lapátot cserélni kell). Kenjen minőségi pneumatikus olajat az összes lapátra. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt.
	Belső motorházi légszivárgás okozta túlzott légfogyasztás és normálisnál alacsonyabb sebesség.
	Ellenőrizze a motor illeszkedését, és hogy a pon-tos helyén van-e a zárógyűrű. Ellenőrizze, nem sérült-e a tömítőgyűrű a zárógyűrű hornyában. Szerelje ki, majd szerelje vissza a motorszerel-vényt. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt.
	Elhasználódott motoralkatrészek. Generálozni kell a motort. Forduljon egy hivatalos Mirka szervizhez.
	Kopott vagy sérült tengelyorsócsapágy. Cserélje az kopott vagy sérült csapágyakat. Lásd „Tengelybalansz és tengelyorsó szétszerelése” és „Tengelyorsócsapágy, AirSHIELDTM és tengelyba-lansz összeállítása”.
Légszivárgás a sebességsza-bályzónál vagy a szelep-szárnál.	Szennyeződött, sérült vagy elgörbült sze-leprugó, a szelep vagy a szelepülés.
A gép vibrál vagy egyenetlenül működik.	Nem megfelelő a talp. Csak a gépnek megfelelő méretű és tömegű csiszolótalp használható.
	Nem megfelelő csiszolótalp-illeszték vagy egyéb anyag.
	Hibás kenés vagy feltapadt szennyeződés.
	Kopott vagy sérült hátsó vagy elülső motorcsapágy(ak).

Ne feledje: A „Megoldás” oszlopban hivatkozott összes szövegrész a szervizelési útmutató végén található meg.
