РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RP2 300NV Mirka

bg Инструкция за експлоатация.... 8-11

cs Návod k obsluze.... 12-15

da Brugsanvisning.... 16-19

Декларация за съответствие

KWH Mirka Ltd.

66850 Jerro, Финландия

декларираме на своя собствена отговорност, че продуктите ротационна полираща машина, 77 mm (3 in.) 3000 об/мин (Вижте таблицата „Конфигурация/спецификации на продукта“ за конкретния модел), за който се отнася настоящата декларация, съответства на следния(те) стандарт(и) или друг(и) нормативен(ни) документ(и) EN ISO 15744:2008. Прилагат се разпоредбите на Директива 89/392/ЕИО, изменена с Директиви 91/368/ЕИО, 93/44/ЕИО и 93/68/ЕИО и консолидиране на Директива 2006/42/ЕО

Jeppo 30.03.2015

Място и дата на издаване

MIRKA

Компания

Щефан Сьоберг, изпълнителен вицепрезидент

Включва – Моля, прочетете и спазвайте, Правилна работа с инструмента, Работни станции, Пускане на инструмента в експлоатация, Инструкции за експлоатация, Таблици с конфигурацията/спецификациите на продукта, Страница с части, Спецификация на частите, Комплекти резервни части за шлифовъчни машини, Ръководство за откриване на неизправности

Важно

Внимателно прочетете тези инструкции, преди да инсталирате, работите с, обслужвате или ремонтирате този инструмент. Запазете тези инструкции на сигурно и лесно достъпно място.

CE

Необходими лични предпазни средства

Защитни очила Дихателни маски

Защитни ръкавици Антифони

Препоръчителен размер на линията за подаване на въздух –

минимален

10 mm 3/8 in.

Препоръчителна максимална дължина на маркуча

8 метра 25 фута

Налягане на въздуха

Препоръчителна минимална стойност Няма Няма

Моля, прочетете и спазвайте

1) Общи промишлени наредби за здраве и безопасност на работното място, част 1910, OSHA 2206, които могат да се получат от: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Кодекс за безопасност за преносими пневматични инструменти, ANSI B186.1, който може да се получи от: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Държавни и местни наредби.

Правилна работа с инструмента

Тази полираща машина е предназначена за употреба с вся-какви видове материали, т.е. метали, дърво, камък, пластмаса и други, с помощта на абразиви, предназначени за тази цел. Не използвайте тази полираща машина за цели, различни от посочените, без да се консултирате с производителя или с упълномощения доставчик. Не използвайте подложки, чиято работна скорост е по-ниска от 3 000 об/мин при свободен ход.

Работни станции

Инструментът е предназначен за употреба като ръчен инструмент. Препоръчително е винаги когато инструментът се използва, операторът да е застанал върху твърд под. Това може да става във всяка позиция, но преди всяка употреба операторът трябва да заеме стабилна поза, да хване здраво инструмента, да е стъпил стабилно на пода и трябва да е наясно, че полиращата машина може да развие откат. Вижте раздел „Инструкции за експлоатация“.

Пускане на инструмента в експлоатация

Използвайте въздухоподаваща система с чист, омаслен въздух, която може да осигури контролирано налягане на въздуха към инструмента 6,2 bar (90 psig), когато инструментът работи при напълно натиснат лост. Препоръчително е да използвате одобрена въздухоподаваща линия 10 mm (3/8 in.) х максимальна дължина 8 m (25 ft). Препоръчително е инструментът да се свърже към въздухоподаващата система, както е показано на Фигура 1.

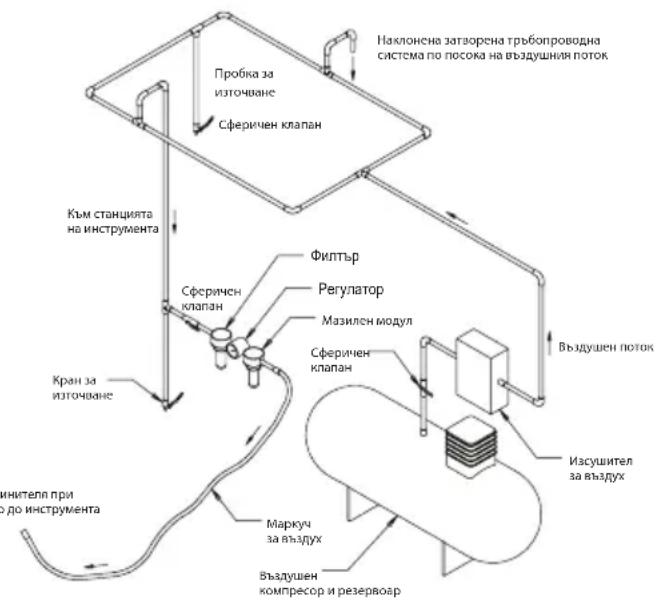

Не свързвайте инструмента към въздухоподаващата система, без да монтирате леснодостъпен и лесен за задействане въздушен спирателен клапан. Подаваният въздух трябва да бъде омаслен. Силно препоръчително е да се използва въздушен филтър, регулатор и смазващ модул (FRL), както е показано на Фигура 1, тъй като те ще осигурят подаването на чист, омаслен въздух с подходящо налягане към инструмента. Подробности относно това оборудване можете да получите от вашия доставчик. Ако не се използва подобно оборудване, инструментът трябва да се смазва ръчно.

За да смажете инструмента ръчно, разединете въздухоподаващата линия и поставете 2 до 3 капки подходящо масло за смазване на пневматични двигатели от типа на Fuji Kosan FK-20, Mobil ALMO 525 или Shell TORCULA® 32 в края на маркуча (на входа) на машината. Свържете отново инструмента към въздухоподаваща система и го включете на ниски обороти за няколко секунди, за да може въздухът да разнесе маслото. Ако инструментът се използва често, го смазвайте ежедневно или го смазвайте, когато инструментът започне да намалява скоростта си или да губи мощност.

Препоръчително е налягането на въздуха, подаван към инструмента, да е 6,2 bar (90 psig), когато инструментът работи. Инструментът може да работи при по-ниски налягания, но никога при по-високи от 6,2 bar (90 psig).

Инструкции за експлоатация

1) Прочетете всички инструкции, преди да използвате този инструмент. Всички оператори трябва да са напълно обучени за употребата му и да са запознати с тези правила за безопасност. Всички дейности по сервисното обслужване и ремонта трябва да се извършват от обучен персонал.
2) Уверете се, че инструментът е разединен от въздухоподаващата система. Изберете подходящ абразив и го монтирайте на подложката. Центрирайте внимателно абразива върху подложката.
3) Винаги носете подходящи лични предпазни средства, когато използвате инструмента.
4) Когато шлифовате, винаги поставяйте инструмента върху работната повърхност и след това стартирайте инструмента. Винаги отделяйте инструмента от работната повърхност, преди да го спрете. Това ще предотврати издълбаване на работната повърхност поради прекалено високата скорост на абразива.
5) Винаги разединявайте въздухоподаваща система от полиращата машина, преди да поставяте, настройвате или демонтирате абразива или подложката.
6) Винаги стъпвайте стабилно и/или заемайте стабилна поза и бъдете подготвени за отката вследствие на въртящия момент, развиван от полиращата машина при стартирането й.
7) Използвайте само подходящи резервни части.
8) Винаги се уверявайте, че материалът, който ще шлифовате, е здраво закрепен, за да предотвратите неговото движение.
9) Проверявайте редовно маркуча и фитингите за износване. Не носете инструмента за маркуча му; винаги внимавайте и избягвайте да стартирате инструмента, докато го пренасяте със свързано въздухоподаване.
10) Не превишавайте максимальното препоръчително налягане на въ воздуха. Използвайте предпазни средства съгласно препоръките.
11) Инструментът не е електрически изолиран. Не използвайте на места, където съществува опасност от осъществяване на контакт с части под напрежение, газови тръби, водни тръби и т.н. Проверете работната зона преди започване на работа.
12) Внимавайте за и предотвратявайте заплитане на дрехи, връзки, коса, почистващи парцали и т.н. в движещите се части на инструмента. В случай на захващане е възможно тялото да бъде изтеглено към работната повърхност и движещите се части на машината, което може да е много опасно.
13) Пазете ръцете си от въртящата се подложка по време на работа.
14) Ако инструментът се повреди, веднага прекратете работата с него и го предайте за сервисно обслужване и ремонт.
15) Не допускайте работа на инструмента на празен ход, без да предприемете предпазни мерки за защита на лицата или предметите в случай на изхвърчане на абразива или подложката.

Конфигурация/спецификации на продукта: Ротационна полираща машина 3000 об/мин
Вакуумен тип	Размер на под- ложката в мм (инча)	Номер на модела	Нетно тегло на продукта в кг (фунта)	Височина в мм (инчове)	Дължина в мм (инчове)	*Шу- мови нива в дВА	Мощност във ватове (к.с.)	Разход на въздух в I/ min (scfm)	*Ниво на вибрациите в m/s2	*Неопределеност K m/s2
Без вакуум	77 (3) RP2	300NV 0,96 (2,1)	113,6 (4,47)	245,9 (9,68)	85 209 (0,28)	481 (17)	1,2 0,6

Спецификациите са предмет на промяна без предварително уведомление.

*Стойностите, посочени в таблицата, са от лабораторни изпитвания в съответствие с посочените нормативни документи и стандарти и не са достатъчни за оценка на риска. Стойностите, измерени на конкретното работно място, могат да са по-високи от посочените. Стойностите на реалното излагане и нивото на риска или вредността, изпитани от дадено лице, са уникални във всяка ситуация и зависят от околната среда, индивидуалния начин на работа, конкретния обработван материал, конструкцията на работната станция, както и от времето на излагане и физическото състояние на потребителя. KWH Mirka, Ltd. не може да бъде подведена под отговорност за последиците от използването на посочените стойности вместо реалните стойности на излагане за всяка отделна оценка на риска.

Допълнителна информация за здравето и безопасността на работното място можете да видите на следните уеб страници:

https://osha.europa.eu/en (за Европа)

http://www.osha.gov (за САЩ)

Ръководство за откриване на неизправности

Симптом Вероятна	причина Решение
Ниска мощност и/или ниска скорост на празен ход.	Недостатъчно налягане на въздуха. Проверете налягането на въздухопровода на входа на полиращата машина, докато инструментът работи на свободен ход. То трябва да бъде 6,2 bar (90 psig/620 kPa).
	Запушен(и) заглушител(и). Вижте раздела „Разглобяване на корпуса“ за демонтажа на заглушителя. Може да се направи насрещно промиване на заглушителя с поддящ почистващ разтвор, докато бъдат отстранени всички замърсявания и запушвания. А заглушителят не може да бъде почиisten добре, го сменете. Сменете вложката на заглушите (вижте раздела „Монтаж на корпуса“).
	Запушен входен мрежест филтър. Почистете входния мрежест филтър с чист, подходящ почистващ разтвор. Ако мрежестият филтър не може да се почисти, го сменете с нов.
	Една или повече износени или счупени лопатки.	Монтирайте комплект нови лопатки (за правилна работа трябва да се сменят всички лопатки). Намажете всички лопатки с качествено масло за пневматични инструменти. Вижте „Разглобяване на двигателя“ и „Сглобяване на двигателя“.
	Вътрешен теч на въздух в корпуса на двигателя, който се характеризира с по-високо от нормалното потребление на въздух и обороти, по-ниски от нормалните.	Проверете за правилното центроване на двигателя и захващане на фиксирация пръстен. Проверете за повреден О-пръстен в канала на фиксирация пръстен. Демонтирайте и монтирайте отново модула на двигателя. Вижте „Разглобяване на двигателя“ и „Сглобяване на двигателя“.
	Износени части на двигателя. Извършете основен ремонт на двигателя. Свържете се с оторизиран сервизен център Mirka.
	Износени или счупени лагери на вретеното.	Сменете износените или счупените лагери. Вижте „Разглобяване на балансьора на оста и вретеното“, „Сглобяване на лагерите на вретеното, AirSHIELDTM и балансьора на оста“.
Теч на въздух през регулятора на оборотите и/или стеблото на клапана.	Замърсена, счулена или огъната пружина на клапана, клапан или легло на клапана.	Разглобете, проверете и сменете износените или повредени части. Вижте стъпки 14 и 15 в „Разглобяване на корпуса“ и стъпка13 в „Монтаж на корпуса“.
Вибрации/неравномерна работа.	Неправилна подложка. Използвайте само подложки с предназначените за машината размери и тегла.
	Добавяне на междинна подложка или друг материал.	Използвайте само абразивни и/или междинни подложки, предназначени за машината. Не закрепвайте към подложката на полиращата машина нищо, което не е специално предназначено за използване с подложката и полиращата машина.
	Неправилно смазване или натрупване на външни частици.	Разглобете полиращата машина и я почистете в подходящ почистващ разтвор. Сглобете полиращата машина. (Вижте „Ръководство за сервисно обслужване“.)
	Износен(и) или счупен(и) заден(ни) или преден(ни) лагер(и) на двигателя.	Сменете износените или счупените лагери. Вижте „Разглобяване на двигателя“ и „Сглобяване на двигателя“.

Забележка: Всички раздели в „Решение“ се намират в края на ръководството, в „Инструкции за сервисно обслужване“
