MANUAL DE UTILIZARE RP2 300NV Mirka

Declaratie de conformitateKWH Mirka Ltd.66850 Jeppo, Finlandadeclară pe propria răspundere că Mașina de lustruit rotativă de 77 mm (3 in.) cu 3.000 rpm (consultați tabelul „Configurație/specificații produs” în privința anumitor modele) la care se referă prezenta declarație este conformă cu următoarele standarde sau documentenormative EN ISO 15744:2008. Cu respectarea prevederilor 89/392/CEE modificată de Directivele 91/368/CEE și 93/44/CEE 93/68/CEEși de Directiva cadru 2006/42/CE
Jeppo 30.03.2015	MIRKA
Locul și data emiterii	Companie		Stefan Sjöberg, CEO
Instrucțiuni pentru operatorInclude – Vă rugăm să citiți și să respectați, Utilizarea corespunzătoare a sculei, Stații de lucru, Punerea sculei în funcțiune, Instrucțiuni de operare, Configurația produsului/Tabele de specificații, Pagina componentelor, Lista componentelor, Seturi de piese de schimb pentru mașina de lustruit, Ghid de depanare		ImportantCitiți cu atenție aceste instrucțiuni înainte de instalarea, operarea, întreținerea sau repararea acestei scule. Păstrați aceste instrucțiuni într-o locație accesibilă și sigură.
Producător/FurnizorKWH Mirka Ltd.66850 Jeppo, FinlandaTel.: [phone]Fax: [phone]		Echipament de protecție personală obligatoriuOchelari de siguranță Măști de respiratMănuși de siguranță Protecție auditivă
Dimensiune recomandată a furtunului pneumatic – Minimum10 mm 3/8 in.	Lungime maximă reco-mandată a furtunului8 metri 25 picioare		Presiunea aeruluiPresiune de lucru maximă 6,2 bar 90 psi (r)Minimă recomandată NA NA

Vă rugăm să citiți și să respectați

1) Reglementări generale de siguranță și sănătate în industrie, Partea 1910, OSHA 2206, disponibil la: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Cod de siguranță pentru scule pneumatice portabile, ANSI B186.1 disponibil la: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Reglementări naționale și locale.

Utilizarea corespunzătoare a sculei

Această mașină de lustruit este proiectată pentru șlefuirea tuturor tipurilor de materiale, de exemplu metale, lemn, piatră, materiale plastice etc. folosind pânză abrazivă proiectată în acest scop. Nu utilizați această mașină de lustruit pentru alte scopuri decât cele specificate, fără a consulta producătorul sau furnizorul autorizat de acesta. Nu utilizați discuri de sprijin care au o viteză de lucru mai mică de 3.000 rpm la mersul în gol.

Stații de lucru

Această sculă este proiectată pentru a fi utilizată manual. Este recomandat să utilizați întotdeauna scula stând pe o podea solidă. Scula poate fi utilizată în orice poziție, dar, înainte de aceasta, operatorul trebuie să fie într-o poziție sigură, cu priză bună, având un echilibru stabil și cunoscând că mașina de lustruit poate dezvolta o reacție la cuplu. Consultați secțiunea „Instrucțiuni de operare”.

Punerea sculei în funcțiune

Utilizați o sursă de alimentare cu aer curată și lubrifiată, care va furniza o presiune măsurată a aerului la sculă de 6,2 bar (90 psi (r)) atunci când scula funcționează cu maneta complet apăsată. Este recomandat să utilizați o conductă de aer aprobată cu lungimea maximă de 10 mm (3/8 in.) x 8 m (25 ft). Este recomandat ca scula să fie conectată la sursa de alimentare cu aer ca în Figura 1.

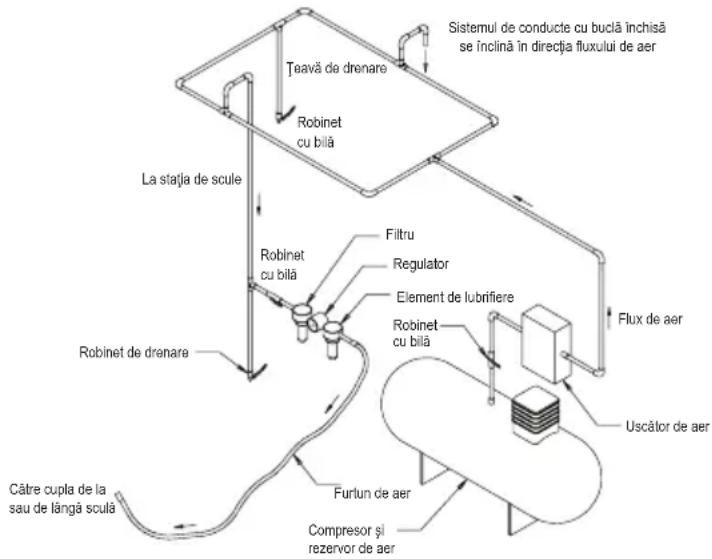

Nu conectați scula la un sistem de alimentare cu aer fără a include un ventil de închidere cu acces și operare ușoară. Sursa de alimentare cu aer trebuie să fie lubrifiată. Este recomandat cu tărie să utilizați un filtru de aer, regulator și lubrificator (FRL) ca în Figura 1, deoarece acestea vor furniza aer curat, lubrifiat și la presiunea corectă în aparat. Puteți obține informații despre aceste echipamente de la furnizorul dvs. Dacă aceste echipamente nu sunt utilizate, atunci scula trebuie lubrifiată manual.

Pentru a lubrifia manual scula, deconectați conducta de aer și punetii 2–3 picături de ulei de motor pneumatic potrivit, de exemplu Fuji Kosan FK-20, Mobil ALMO 525 sau Shell TORCULA® 32, în capătul furtunului (admisia) aparatului. Reconectați scula la alimentarea cu aer și lăsați-o să funcționeze încet timp de câteva secunde pentru a permite aerului să pună uleiul în mișcare. Dacă scula este utilizată frecvent, lubrifiati-o zilnic sau atunci când începe să piardă putere.

Este recomandat ca presiunea aerului la nivelul sculei să fie de 6,2 bar (90 psi (r)) cât timp aceasta este în funcțiune. Scula poate funcționa la presiuni mai mici, dar niciodată mai mari de 6,2 bar (90 psi (r)).

Instructiuni de operare

1) Citiți toate instrucțiunile înainte de a utiliza această sculă. Toți operatorii trebuie să fie instruții complet în legătură cu utilizarea ei și să cunoască aceste reguli de siguranță. Toate operațiile de întreținere și reparațiile trebuie efectuate de personal instruit.
2) Asigurați-vă că scula este deconectată de la alimentarea cu aer. Selectați un material abraziv potrivit și fixați-l pe discul de sprijin. Aveți grijă să centrați materialul abraziv pe acesta.
3) Când utilizati această sculă, purtați întotdeauna echipamentul de protecție corespunzător.
4) Când șlefuiți, așezați întotdeauna scula pe piesa de lucru, apoi porniți-o. Îndepăratați întotdeauna scula de pe piesa de lucru înainte de oprire. Aceste măsuri de precauție vor preveni

crestarea piesei de lucru din cauza vitezei excesive a materialului abraziv.

5) Debranşati întotdeauna alimentarea cu aer a maşinii de lustruit înainte de montarea, reglarea sau îndepărtarea materialului abraziv sau a discului de sprijin.

6) Adoptați întotdeauna o poziție în care să aveți echilibru și/sau o poziție fermă și luați în considerare reacția la cuplu dezvoltată de mașina de lustruit.

7) Utilizați numai piese de schimb corespunzătoare.

8) Asigurați-vă întotdeauna că materialul de lustruit este fixat bine pentru a preveni deplasarea acestuia.

9) Verificați regulat dacă există uzură la nivelul furtunului și fitingurilor. Nu transportați scula ținând de furtun; aveți grijă întotdeauna să preveniți pornirea accidentală a sculei atunci când o transportați conectată la alimentarea cu aer.

10) Nu depășiți presiunea maximă recomandată a aerului. Utilizați echipamentul de protecție conform recomandărilor.

11) Scula nu este izolată electric. Nu o utilizați acolo unde există posibilitatea de intrare în contact cu conductori/piese aflate sub tensiune, conducte de gaz sau de apă etc. Verificați zona de lucru înainte de desfășurarea activității.

12) Aveți grijă să evitați contactul dintre elementele mobile ale sculei și piese de îmbrăcăminte, cravate, păr, lavete de curățat etc. În aceste obiecte sunt prinse de aparat, corpul va fi tras către piesa de lucru și componentele mobile ale aparatului, iar acest lucru poate fi foarte periculos.

13) Păstrați mâinile la distanță de discul rotativ în timpul utilizării.

14) Dacă scula pare că funcționează defectuos, scoateți-o imediat din funcțiune și solicitați repararea și întreținerea acesteia.

15) Nu lăsați scula să funcționeze liber fără a lua măsuri de precauție pentru protejarea oricăror persoane sau obiecte de posibila desprindere a materialului abraziv sau a discului.

Configurație/Specificații produs: Mașină de lustruit rotativă de 3.000 rpm

Tip de aspiratie	Dimensiune disc mm (inch)	Numâr model	Greutate netă produs kg (livre)	Înălțime mm (inch)	Lungime mm (inch)	*Nivel de zgo-mot dBA	Putere, W (CP)	Consum de aer, lpm (scfm)	*Nivel de vibrații m/s2	*Coeficient de varlație K m/s2
Fără aspiratie	77 (3)	RP2-300NV	0,96 (2,1)	113,6 (4,47)	245,9 (9,68)	85	209 (0,28)	481 (17)	1,2	0,6

Specificatiile pot fi schimbate fără notificare prealabilă.

*Valorile specificate în tabel provin din teste efectuate în laborator în conformitate cu standardele și codurile declarate și nu sunt suficiente pentru evaluarea riscurilor. Valorile măsurate la un anumit loc de muncă pot fi mai mari decât cele declarate. Valorile effective ale expunerii și nivelul de risc sau accidentare la care este supus un individ sunt specifice pentru fiecare situație și depind de următorii factori: mediul înconjurător, modul de lucru al individului, materialul cu care se lucrează, configurația stației de lucru, precum și de timpul de expunere și condiția fizică a utilizatorului. KWH Mirka, Ltd. nu poate fi responsabilă pentru consecințele utilizării valorilor declarate în locul valorilor effective pentru expunere, pentru nicio evaluare individuală a riscurilor.

Mai multe informații privind sănătatea și securitatea în muncă pot fi obținute prin vizitarea următoarelor site-uri web:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (SUA)

Ghid de depanare

Simptom Cauză posibilă Solutie
Putere redusă și/sau turație de rotire liberă scăzută.	Presiune insuficientă a aerului. Verificați presiunea din conducta de aer, la admisia mașinii de lustruit, în timp ce scula funcționează în rotație liberă. Aceasta trebuie să fie de 6,2 bar (90 psi (r)/620 kPa).
	Amortizoare înfundate Consultați secțiunea „Demontarea carcasei” pentru informații despre demontarea amortizorului zgomot. Amortizorul de zgomot poate fi curățat sub jet de soluție de curățare adecvată, până când sunt eliminate particulele contaminante și murdăria care îl obturează. Dacă amortizorul de zgomot nu poate fi curățat corect, schimbați-l. Schimbați elementul amortizorului de zgomot (consultați secțiun „Montarea carcasei”)
	Sită de admisie colmatată. Curățați sita de admisie cu o soluție de curățare adecvată. Dacă sita nu se curăță, înlocuiti-o.
	Una sau mai multe palete uzate sau deteriorate.	Instalați un set complet de palete noi (pentru o funcționare corespunzătoare trebuie înlocuite toate paletele). Acoperiți toate paletele cu ulei de calitate pentru scule pneumatice. Consultați „Demontarea motorului” și „Montarea motorului”.
	Scurgerea de aer spre interior de la carcasa motorului este indicată de un consum de aer mai mare decât valoarea normală și de o viteză mai scăzută decât cea normală.	Verificați alinierea corespunzătoare a motorului și cuplarea inelului de blocare. Verificați dacă este deteriorată garnitura inelară din canelura inelului de blocare. Îndepăratați ansamblul motor și apoi reinstalați-l. Consultați „Demontarea motorului” și „Montarea motorului”.
	Componente de motor uzate. Recondiționați motorul. Contactați Centrul de service autorizat Mirka.
	Rulmenții axului sunt uzați sau deteriorați. Înlocuiti rulmenții uzați sau deteriorați. Consultați secțiunile „Demontarea tijei de echilibru și a axului” și „Montarea rulmenților axului, AirSHIELDTM și a tijei de echilibru”.
Scurgerea aerului prin contro-lul vitezei și/sau tija supapei.	Arc de supapă, supapă sau scaun de supapă murdare, deteriorate sau îndoite.	Dezasamblați, inspectați și înlocuiti componentele uzate sau deteriorate. Consultați etapele 14 și 15 din secțiunea „Dezasamblarea carcasei” și etapa 13 din „Montarea carcasei”.
Vibrații/funcționare neuni-formă.	Disc incorrect. Utilizați numai discuri cu dime hsiunile și greutățile adecvate pentru aparat.
	Adăugarea de material de interfață sau alte materiale	Utilizați numai material abraziv și/sau de interfață proiectate pentru aparat. Nu atașați nimic pe fața discului mașinii de lustruit, care să nu fi fost special proiectat pentru utilizarea cu discul sau mașina de lustruit.
	Lubrifiere necorespunzătoare sau acumulare de reziduuri străine.	Demontați mașina de lustruit și curățați-o cu o soluție adecvată. Asamblați mașina de lustruit. (Consultați „Manualul de service“.)
	Rulmenți de motor față/spate uzați sau deteriorați.	Înlocuiti rulmenții uzați sau deteriorați. Consultați „Demontarea motorului” și „Montarea motorului”.

de

Notă: Toate secțiunile la care se face referire în capitolul „Soluție” se găsesc la sfârșitul manualului, în „Instrucțiuni de service”
