LIETOŠANAS INSTRUKCIJA RP2 300NV Mirka

Atbilstības deklarācija

KWH Mirka Ltd.,

66850 Jeppo, Somija,

vienīgi uz savu atbildību apliecina, ka 77 mm (3 collu) 3000 apgr./min rotācijas pulēšanas mašina (konkrēto modeli skatiet tabulā “Izstrādājuma konfigurācija/tehniskie dati”), uz kuru attiecas šī deklarācija, atbilst šādu standartu vai citu normatīvo dokumentu prasībām: EN ISO 15744:2008. Atbilstība ir noteikta saskaņā prasībām direktīvā 89/392/EEK, ko groza ar direktīvām 91/368/EEK, 93/44/EEK un 93/68/EEK, un konsolidētajā direktīvā 2006/42/EK.

Jeppo 30.03.2015.

Izdošanas vieta un datums Uznēmums

Stefan Sjöberg, izpilddirektors

Ekspluatācijas noteikumi

Tajos ir ietverti: obligāti ievērojamie noteikumi; instrumenta pareiza lietošana; darba vietas; instrumenta ekspluatācijas sākšana; lietošanas norādījumi; izstrādājuma konfigurācija/tehniskie dati; rezerves daļu lapa; rezerves daļu saraksts; pulēšanas mašīnas rezerves daļu komplekti; problēmu novēršanas pamācība.

Svarīgi!

Pirms instrumenta salikšanas, darbināšanas, apkopes vai labošanas rūpīgi izlasiet šo instrukciju. Glabājiet šo instrukciju drošā un viegli pieejamā vietā.

C€

Ražotājs/piegādātājs

KWH Mirka Ltd.

66850 Jeppo, Somija

Tālr.: [phone]

Fakss: [phone]

Nepieciešamie individuālie aizsardzības līdzekļi

Aizsargbrilles Respiratori

Aizsargcimdi Dzirdes aizsargierīces

leteicamais gaisa vada lielums — minimālais

10 mm 3/8 collas

leteicamais maksimālais šlūtenes garums

8 metri 25 pēdas

Gaisa spiediens

Maksimālais darba spiediens: 6,2 bāri 90 psig leteicamais minimālais spiediens: nav attiecināms nav attiecināms

Obligāti ievērojamie noteikumi

1. Vispārīgi nozares noteikumi par drošību un veselību, 1910. dāļa, OSHA 2206, kurus var iegūt šeit: Superintendent of Documents; Government Printing Office; Washington DC 20402
2. Pärnēsājamo pneimatisko instrumentu drošības kodekss, ANSI B186.1, kuru var iegūt šeit: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3. Valsts un vietējie noteikumi.

Instrumenta pareiza lietošana

Šī pulēšanas mašīna ir paredzēta jebkura veida materiālu, t. i., metāla, koka, akmens, plastmasas un citu materiālu, apstrādei, izmantojot šim nolūkam paredzētu slīpmateriālu. Neizmantojiet šo pulēšanas mašīnu nekādam citam mērķim, izņemot norādīto, ja pirms tam neesat konsultējies ar ražotāju vai ražotāja pilnvaroto izplatītāju. Nelietojiet atbalsta paliktņus, kuru darba ātrums tukšgaitā ir mazāks par 3000 apgr./min.

Darba vietas

Instrumentu ir paredzēts lietot kā rokas instrumentu. Lietojot instrumentu, ir ieteicams stāvēt uz stabilas virsmas. Instrumentu var lietot jebkurā pozīcijā, taču pirms tam lietotājam ir jānostājas drošā stāvoklī, stingri jāsatver darbarīks, jāieņem stabila stāja un jāsagatavojas pulēšanas mašīnas radītajai griezes momenta ietekmei, kas rodas pulēšanas mašīnas iedarbināšanas laikā. Skatiet sadaļu “Lietošanas norādījumi”.

Instrumenta ekspluatācijas sākšana

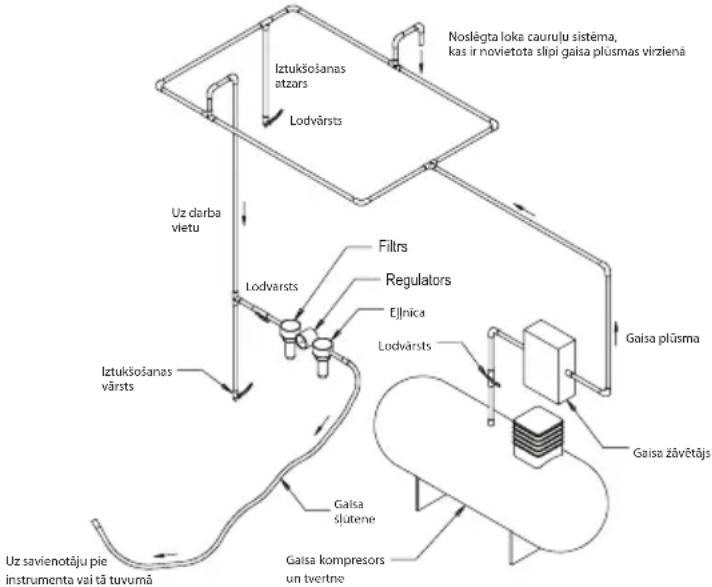

Lietojiet tīru, ieeļlotu gaisa padeves avotu, kas, darbinot instrumentu ar pilnu jaudu, nodrošina instrumentā 6,2 bāru (90 psig) gaisa spiedienu (mērīto). Ieteicams izmantot apstiprinātu 10 mm (3/8 collas) gaisa vadu, kura garums nepārsniedz 8 m (25 pēdas). Instrumentu ieteicams pievienot gaisa padeves avotam, kā tas ir redzams 1. attēlā.

Pievienojot instrumentu gaisa vada sistēmai, noteikti uzstādiet viegli sasniedzamu un lietojamu gaisa padeves slēgvārstu. Gaisa padeves avots ir jāieello. Ir stingri ieteicams lietot gaisa filtru, regulatoru un ellotāju (FRL), kā tas ir redzams 1. attēlā, jo tādējādi rīkam tiek nodrošināta tīra un ieellota gaisa padeve, uzturot nepieciešamo spiedienu. Lai saņemtu papildinformāciju par šādu aprīkojumu, sazinieties ar piegādātāju. Ja šāds aprīkojums netiek lietots, instruments ir manuāli jāello.

Lai manuāli ieellotu instrumentu, atvienojiet gaisa vadu un iekārtas caurules savienotājā (ieplūdes atverē) iepiliniet 2 vai 3 pilienus piemērotas pneimatiskā motora ellas, piemēram, Fuji Kosan FK-20, Mobil ALMO 525 vai Shell TORCULA® 32. Atkārtoti pievienojiet instrumentu gaisa padeves avotam un dažas sekundes darbiniet instrumentu ar mazu ātrumu, lai nodrošinātu ellas cirkulāciju sistēmā gaisa plūsmas ietekmē. Ja instruments tiek bieži lietots, eļlojiet to katru dienu vai tad, kad samazinās tā darbības ātrums vai pazeminās jauda. Instrumenta darbības laikā ir ieteicams instrumentā nodrošināt 6,2 bāri (90 psig) gaisa spiedienu. Instrumentu var darbināt arī ar zemāku spiedienu, taču spiediens nekādā gadījumā nedrīkst pārsnieqt 6,2 bāri (90 psig).

Lietošanas norādījumi

1. Pirms šī instrumenta lietošanas izlasiet visus norādījumus. Visiem lietotājiem jābūt pilnībā apmācītiem instrumenta lietošanā un jāpārzina šajā dokumentā ietvertie drošības nosacījumi. Visas apkopes un remonta darbības ir jāveic atbilstoši apmācītiem darbiniekiem.
2. Pärliecinieties, ka instruments ir atvienots no gaisa padeves avota. Izvēlieties piemērotu slīpmateriālu un piestipriniet to pie atbalsta paliktņa. Piestipriniet slīpmateriālu atbalsta paliktņa vidū.
3. Izmantojot instrumentu, noteikti lietojiet atbilstošu aizsargaprīkojumu.
4. Slīpējot iedarbiniet instrumentu tikai pēc tam, kad tas ir atbalstīts pret apstrādājamo virsmu.

Pirms instrumenta apturēšanas noteikti noņemiet to no apstrādājamās virsmas. Tādējādi tiks novērsta virsmas saskrāpēšana slīpmateriāla pārmērīgi liela griešanās ātruma ietekmē.

1. Pirms slīpmateriāla vai atbalsta paliktņa uzstādīšanas, regulēšanas vai noņemšanas noteikti atvienojiet gaisa padevi no pulēšanas mašīnas.

2. Vienmēr ienemiet stabilu stāju un/vai pozīciju un sagatavojieties pulēšanas mašīnas radītā griezes momenta ietekmei.

3. Lietojiet tikai atbilstošas rezerves daļas.

4. Vienmēr nodrošiniet, lai slīpējamais materiāls būtu cieši nostiprināts un nekustētos.

5. Regulāri pārbaudiet, vai šlūtene un savienojumi nav nodiluši. Nesot instrumentu, nesatveriet to aiz šlūtenes, un, ja instrumentam ir pievienots gaisa padeves avots, uzmanieties, lai neiedarbinātu instrumentu.

6. Nepārsniedziet maksimālo ieteicamo gaisa spiedienu. Lietojiet aizsargaprīkojumu saskaņā ar ieteikumiem.

7. Instrumentam nav elektroizolācijas. Nelietojiet instrumentu, ja tas var saskarties ar spriegumam pieslēgtiem vadiem, gāzes caurulēm, ūdens caurulēm un citiem līdzīgiem objektiem. Pirms lietošanas pārbaudiet darba zonu.

8. Uzmanieties, lai nepieļautu apģērba, saišu, matu, tīrīšanas lupatiņu un citu līdzīgu objektu iekeršanos kustīgajās daļās. leķeršanās izraisa ķermeņa paraušanu apstrādātā objekta un instrumenta kustīgo daļu virzienā, radot būtisku apdraudējumu.

9. Lietošanas laikā netuviniet rokas rotējošajam paliktnim.

10. Ja konstatējat instrumenta darbības traucējumus, nekavējoties pārtrauciet instrumenta lietošanu un nododiet to apkopes un remonta veikšanai.

11. Nedarbiniet instrumentu tukšgaitā, ja nav veikti nepieciešamie piesardzības pasākumi personu vai objektu aizsardzībai pret aizmestu slīpmateriālu vai paliktni.

Izstrādājuma konfigurācija/tehniskie dati: 3000 apgr./min rotācijas pulēšanas mašīna

Vakuuma avota veids	Paliktņa izmērs mm (collas)	Modeļa numurs	Izstrā-dājuma tīrsvars kg (mārciņas)	Augstums mm (collas)	Garums mm (collas)	*Trok-šņa līme-nis (dBA)	Jauda (vati (ZS))	Gaisa patēriņš l/ mln (standarta kubikpēdas/min)	*Vibrācijas līmenis (m/s2)	*Neprecizitātes vērtība K (m/s2)
Bez vakuuma avola	77 (3) R	P2-300NV 0,96	(2,1)	113,6 (4,47)	245,9 (9,68)	85	209 (0,28)	481 (17) 1,2	0,6

Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

*Tabulā norādītās vērtības ir iegūtas, laboratorijā veicot pārbaudes saskaṇā ar norādītajiem kodeksiem un standartiem, tāpēc ar tām nepietiek riska novērtēšanai. Konkrētā darba vietā veikto mērījumu vērtības var būt lielākas par norādītajām vērtībām. Iedarbības faktiskās vērtības un riska vai kaitējuma līmenis, kuram tiek pakļauta persona, katrā situācijā ir atšķirīgi un ir atkarīgi no apkārtējās vides, personas darbībām, apstrādājamā materiāla, darbstacijas konstrukcijas, kā arī personas fiziskā stāvokļa un laika, kuru persona ir pakļauta iedarbībai. Uznēmums KWH Mirka, Ltd. neuzņemas atbildību par sekām, ko var izraisīt jebkurš personas riska novērtējums, kas ir veikts, pamatojoties uz norādītajām vērtībām, nevis faktiskajām iedarbības vērtībām.

Papildinformāciju par arodveselību un drošību var iegūt tālāk norādītajās vietnēs.

https://osha.europa.eu/en (Eiropa)

http://www.osha.gov (ASV)

Problēmu novēršanas norādījumi

Problēma lespējama s cēlonis Risinājums
Maza jauda un/vai mazs darbī-bas ātrums tukšgaitā.	Nepietiekams gaisa spiediens. Pārbaudiet spiedienu gaisa vadā pie pulēšanas mašīnas ieplūdes atveres, darbinot instru-mentu tukšgaitā. Spiedienam ir jābūt 6,2 bāri (90 psig/620 kPa).
	Nosprostoti skaņas slāpētāji. Norādījumus par skaņas slāpētāja noņemšanu ska-tiet sadalā “Korpusa izjaukšana”. Skaņas slāpētāju var skalot ar tīra piemērota tīrīšanas līdzekļa pret-plūsmu, līdz iztīrīti visi netīrumi un gruži. Ja skaņas slāpētāju nevar pienācīgi iztīrīt, nomainiet to. mainiet skaņas slāpētāju (skatiet sadalu “Korpusa montāža”).
	Nosprostots ieplūdes atveres siets. Iztīriet ieplūdes atveres sietu ar tīru, piemērotu tīrī-šanas škīdumu. Ja sietu nevar notīrīt, nomainiet to.
	Viena vai vairākas nodilušas vai salūzušas lāpstiņas.	Uzstādiet pilnu jaunu lāpstīņu komplektu (lai nodrošinātu pareizu darbību, ir jānomaina visas lāpstiņas). leelļojiet visas lāpstiņas ar kvalitatīvu pneimatisko instrumentu eļļu. Skatiet sadalas “Motora izjaukšana” un “Motora montāža”.
	Uz iekšēju gaisa nopllūdi motora korpusā norāda lielāks gaisa patērinš nekā parasti un mazāks ātrums nekā parasti.	Pārbaudiet, vai ir pareizi novietots motors un nofiksēts sprostgredzens. Pārbaudiet, vai gredzen-veida blīve fiksācijas gredzena gropē nav bojāta. Izņemiet motora bloku un uzstādiet to no jauna. Skatiet sadalas “Motora izjaukšana” un “Motora montāža”.
	Nodilušas motora daļas. Motora kapitālremonts. Sazinieties ar pilnvarotu Mirka apkopes centru.
	Nodiluši vai salūzuši vārpstas gultņi. Nomainiet nodilušos vai salūzušos gultņus. Skatiet sadalu Vārpstas līdzsvarotāja un vārpstas izjauk-šana un Vārpstas gultņu, AirSHIELDTM un vārpstas līdzsvarotāja montāža.
Gaisa nopllūde caur darbības ātruma kontroles ierīci un/vai vārsta kājiņu.	Netīra, salūzusi vai saliekusies vārsta atspere, vārsts vai vārsta ligzda.	Izjauciet ierīci, pārbaudiet daļas un nomainiet nodi-lušas vai bojātās daļas. Skatiet 14. un 15. darbību sadalā “Korpusa izjaukšana” un 13. darbību sadalā “Korpusa montāža”.
Vibrācija/nevienmērīga darbība.	Nepiemērots paliktnis. Lietojiet tikai konkrētajai iekārtai piemērota izmēra un svara paliktņus.
	Pievienots apdares paliktnis vai cits materiāls.	Izmantojiet tikai šai mašīnai paredzētas abrazīvās pamatnes un/vai apdares starplikas. Nepiestipriniet pulēšanas mašīnas paliktņa virsmai nekādas daļas vai materiālus, kas nav īpaši paredzēti lietošanai ar paliktni vai pulēšanas mašīnu.
	Nepareiza elļošana vai ārēju netīrumu uzkrāšanās.	Izjauciet pulēšanas mašīnu un iztīriet to, izmantojot piemērotu tīrīšanas škīdumu. Samontējet pulēša-nas mašīnu. (Skatiet apkopes rokasgrāmatu.)
	Nodilis vai salūzis aizmugurējais vai priekšējais motora gultnis(-i).	Nomainiet nodilušos vai salūzušos gultņus. Skatiet sadalas “Motora izjaukšana” un “Motora montāža”.

No-

Piezīme. Visas sadajas, kas minētas kolonnā “Risinājums”, atrodas rokasgrāmatas beigās sadajā “Apkopes norādījumi”.
