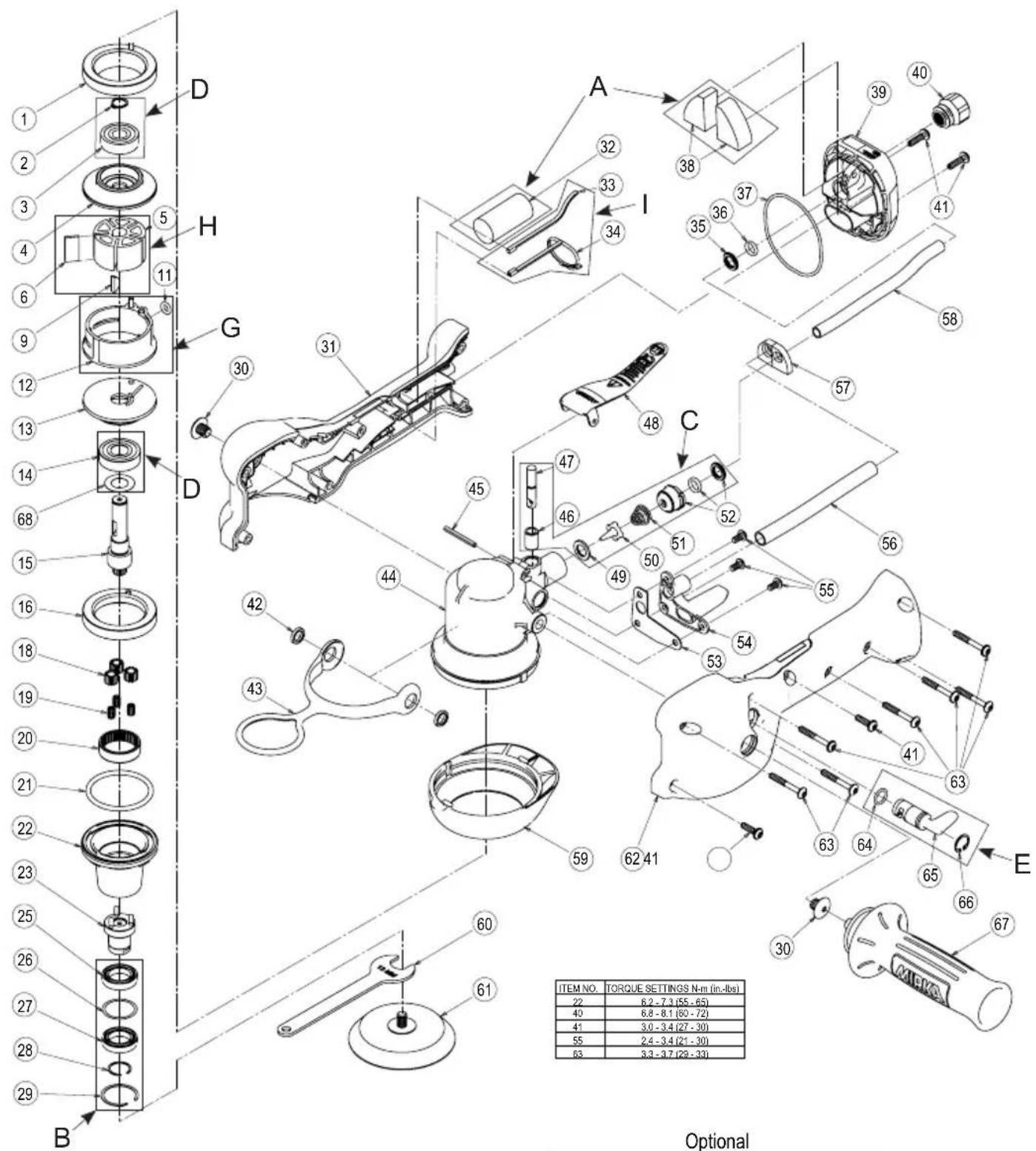

Parts Page

1 2 3 4 6 9 12 13 14 68 15 16 18 19 20 21 22 23 25 26 27 28 29 B D H G D A I 32 33 34 35 36 37 38 40 41 58 57 48 C 47 46 50 51 52 56 49 54 55 53 44 42 43 59 62 41 63 E 63 64 65 66 67 60 61 ITEM NO. TORQUE SETTINGS N.m (in-lbs) 22 6.2 - 7.3 (55 - 65) 40 6.8 - 8.1 (80 - 72) 41 3.0 - 3.4 (27 - 30) 55 2.4 - 3.4 (21 - 30) 63 3.3 - 3.7 (29 - 33) Optional

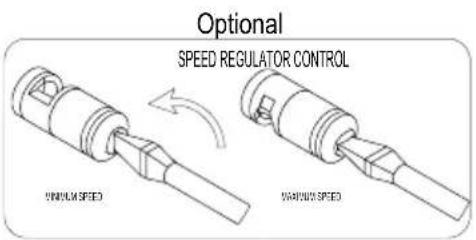

Optional SPEED REGULATOR CONTROL MINIMUM SPEED MAXIMUM SPEED

Parts List

Item P/N Description Qty.
1 MPA1297 MOTOR SPACER ASSEMBLY 1
2 MPA0040 RETAINING RING 1
3 MPA0021 BEARING 1
4 MPB0017 REAR ENDPLATE 1
5 MPB0005 ROTOR 1
6 MPA0010 VANE 5
9 MPA0041 WOODRUFF KEY 1
11 MPA0042 O-RING 1
12 MPA0005 CYLINDER ASSEMBLY			1
13 MFB0016 FRONT ENDPLATE			1
14 MFA0019 BEARING 1
15 MPA1299 MOTOR SHAFT ASSEMBLY			1
16 MPA1295 MOTOR SPACER			1
18 MPA0152 PLANET GEAR			3
19 MPA0224 NEEDLE BEARING			3
20 MFA0151 RING GEAR			1
21 MPA0045 O-RING 1
22 MFB0060 SPINDLE HOUSING			1
23	MPA0456	PLANETARY SPINDLE ASSEMBLY 1/4-20 UNC-2B	1
25 MPA0147 BEARING 1
26 MPA0213 SPACER			1
27 MPA0148 BEARING 1
28 MPA0110 RETAINING RING 1
29 MPA0117 RETAINING RING 1
30 MPA1711 THREADED PLUG			2
31 MFB0401 RH NV HOUSING			1
32 MFA0032 MUFFLER			1
33 MPA1218 TOP HOUSING SEAL			1
34 MPA1255 NV LOWER HOUSING SEAL			1
35 MFA0510 INLET CAPTIVE RING			1
36 MFA0509 O-RING 1
37 MFA0628 O-RING 1
38 MFA0776 MUFFLER			2
39 MPA0731 INLET/EXHAUST END CAP ASSEMBLY			1
40 MFA0013 INLET BUSHING ASSEMBLY			1
41 MPA1398 SCREW, BLACK			4
42 MPA1865 SPACER RING			2
43 MFB0420 HANGER - BLACK			1
44 MFB0356 MOTOR HOUSING			1
45 MFA0004 SPRING PIN			1
46 MFA0015 VALVE SLEEVE			1
47 MFA0655 VALVE STEM ASSEMBLY			1
48 MFA2070 POLISHER THROTTLE LEVER			1
49 MFA0009 VALVE SEAT			1
50	MPA0007	VALVE	1
51 MFA0014 VALVE SPRING			1
52 MPA0730 AIRLINE SEAL ASSEMBLY			1
53 MFA0500 EXHAUST GASKET			1
54 MFB0182 NV/CV EXHAUST NOZZLE			1
55 MFA0664 SCREW			3
56 MFA0517 EXHAUST TUBING			1
57 MFA0516 TUBING CLAMP			1
58 MFA0511 INLET TUBING			1
59	MPC0228 POLISHER SHROUD		1
60 MFA0145 13 mm WRENCH			1
61	NA	1 Back-Up Pad supplied with each tool (type determined by model)	1
62	MPB0402 LH NV HOUSING		1
63 MFA1430 SCREW, BLACK			7
64 MFA0043 O-RING 1
65	MPB0183 SPEED CONTROL		1
	MPA1939 FLUSH TWO-HAND SPEED CONTROL		OPT
66 MFA0039 RETAINING RING 1
67 MFA1981 SIDE HANDLE			1
68 MFA2541 FRONT BEARING DUST SHIELD			1

Uygunluk BeyanıKWH Mirka Ltd.66850 Jeppo, Finlandiyabu beyanın ilgili olduğu 77 mm (3 inç) 3.000 devir/dakika (rpm) Döner Cilalama Makineleri (bkz. belirli modele ilişkin “Ürün Konfigürasyonu/Teknik Özellikler” tablosu) ürünlerinin, aşağıdaki standart(lar) ve diğer normatif belge(ler) ile uyumlu olduğunu, sadece kendi sorumluluğunda olmak kaydı ile beyan eder: EN ISO 15744:2008. 91/368/EEC ve 93/44/EEC 93/68/EEC Yönergeleri ve ek 2006/42/ECYönergesi ile değiştirilen 89/392/EEC hükümlerine uygundur.
Jeppo 30.03.2015	MIRKA
Tanzim yeri ve tarihi	Şirket		Stefan Sjöberg, CEO
Kullanıcı Talimatlarıİçindekiler: Lütfen Okuyun ve Uygulayın, Aletin Doğru Kullanımı, İş İstasyonları, Aleti Servise Alma, İşletim Talimatları, Ürün Konfigürasyonu/Teknik Özellikler Tabloları, Parça Sayfası, Cilalama Makinesi Yedek Parça Kitleri, Sorun Giderme Kılavuzu		ÖnemliBu aletin montaj, çalıştırma,servis veya onarım çalışmalarından önce, bu talimatları dikkatle okuyun. Bu talimatları emniyetli,ulaşılabilir bir yerde muhafazaedin.
Üretici/TedarikçiKWH Mirka Ltd.66850 Jeppo, FinlandiyaTel: [phone]Faks: [phone]		Gerekli Kişisel Koruyucu DonanımGüvenlik Gözlükleri Soluma MaskeleriGüvenlik Eldivenleri Kulak Koruyucu Ekipman
Önerilen Havayolu Ebadı- Minimum10 mm 3/8 inç	Önerilen Maksimum Hor-tum Uzunluğu8 metre 25 feet		Hava BasıncıMaksimum Çalışma Basıncı 6,2 bar 90 psigÖnerilen Minimum NA NA

Lütfen Okuyun ve Uygulayın

1) Genel Endüstriyel Sağlık ve Güvenlik Yönetmelikleri, Kısım 1910, OSHA 2206, Kaynak: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Taşınabilir Havalı Aletler İçin Güvenlik Yasası, ANSI B186.1 Kaynak: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Yerel ve Ulusal Düzenlemeler

Aletin Doğru Kullanımı

Bu cila makinesi metal, ahşap, taş, plastik, vb. her türlü malzemede, bu amaçla üretilen zımparayı kullanarak çalışmak üzere tasarlanmıştır. Bu cila makinesini, üreticiye veya üreticinin yetkili satıcısına danışmadan, belirtilenler dışında herhangi bir amaçla kullanmayın. 3.000 rpm (devir/dakika) serbest hızdan daha düşük çalışma hızına sahip destekleme pedlerini kullanmayın.

iş istasyonları

Alet, bir el aleti olarak kullanılmak üzere tasarlanmıştır. Aletin her zaman sabit bir zemin üzerinde ayakta durarak kullanılması önerilir. Alet herhangi bir konumda kullanılabilir, ancak kullanım öncesinde operatör, makineyi elleriyle sıkıca kavramış durumda olmalı, ayakları sabit zeminde güvenli bir pozisyonda durmalı ve cilalama makinesinin bir tork reaksiyonu geliştirebileceğinin bilincinde olmalıdır. Bkz. “İşletim Talimatları” bölümü.

Aleti Servise Alma

Alet, kol tam basılı durumda çalışırken, 6,2 bar (90 psig) değerinde ölçülen bir hava basıncını verecek, temiz bir yağlanmış hava beslemesi kullanın. Onaylanmış 10 mm (3/8 inç) x 8 m (25 ft) maksimum uzunlukta bir hava yolunun kullanılması önerilir. Aletin hava beslemesine Şekil 1'de gösterilen biçimde bağlanması önerilir.

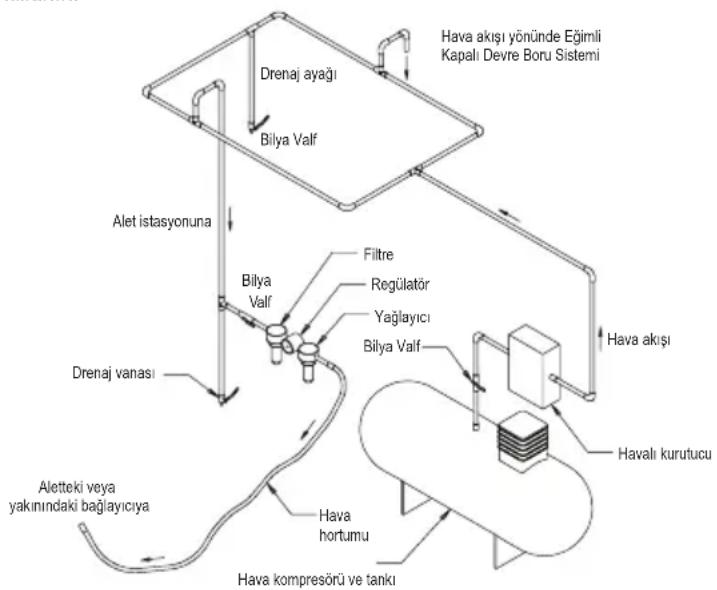

Aleti hava yolu sistemine, ulaşılması ve çalıştırılması kolay hava kesme valfini dahil etmeden bağlamayın. Hava beslemesi yağlanmalıdır. Bir hava filtresi, regülatör ve yağlayıcının (FRL) Şekil 1'de gösterilen biçimde kullanılması, bu, alete doğru basınçta temiz, yağlanmış hava sağlayacağını, önemli tavsiye edilir. Bu ekipmanın ayrıntılarını tedarikçinizden edinebilirsiniz. Bu tür bir ekipman kullanılmıyorsa, alet manuel olarak bağlanmalıdır.

Aleti manuel olarak yağlamak için, hava yolu bağlantısını kesin ve Fuji Kosan FK-20, Mobil ALMO 525 veya Shell TORCULA® 32 gibi uygun bir pnömatik motor yağından 2 ila 3 damlayı makinenin (giriş) hortum ucuna damlatın. Aleti hava beslemesine tekrar bağlayın ve havanın yağı sirküle etmesi için, birkaç saniye yavaşça çalıştırın. Alet sık kullanılıyorsa, her gün veya alet yavaşlamaya veya güç kaybetmeye başladığında yağlayın.

Aletteki hava basıncının, aletin çalışması sırasında 6,2 bar (90 psig) olması önerilir. Alet daha düşük basınçlarda da çalışabilir, ancak basınç kesinlikle 6,2 bar (90 psig) değerini aşmamalıdır.

İşletim Talimatları

1) Bu aleti kullanmadan önce tüm talimatları okuyun. Tüm operatörler, aletin kullanımı konusunda tam eğitimli ve bu güvenlik kurallarının farkında olmalıdır. Tüm servis ve onarım çalışmaları eğitimli personel tarafından yürütülmelidir.
2) Aletin hava beslemesi ile olan bağlantısının kesildiğinden emin olun. Uygun bir zımpara seçin ve destekleme pedine sabitleyin. Zımparayı, destekleme pedinin üzerinde dikkatle ortalayın.
3) Bu aleti kullanırken uygun güvenlik donanımını mutlaka kullanın.
4) Zimparalama işlemi sırasında, aleti her zaman önce işin üzerine yerleştirin ve sonra çalıştırın. Aleti her zaman işin üzerinden kaldırdıktan sonra durdurun. Bu, zimparanın aşırı hızı nedeniyle çalışma alanında kanal açılmasını önleyecektir.
5) Cilalama makinesinden gelen hava beslemesini, zim-para veya destekleme pedini her takma, ayarlama veya sökme işlemi öncesinde devre dışı bırakın.
6) Ayaklarınızı ve/veya pozisyonunuzu her zaman sıkıca sabitleyin ve cila makinesinin oluşturabileceği tork reaksiyonuna karşı dikkatli olun.
7) Sadece doğru yedek parçaları kullanın.
8) Zımparalanacak malzemenin hareketini önlemek için her zaman sıkıca sabitlenmiş olmasını sağlayın.
9) Hortumu ve bağlantı parçalarını, aşınmaya karşı düzenli aralıklarla kontrol edin. Aleti hortumundan tutarak taşımayın; aletin, hava beslemesi bağlı durumda taşünırken çalışmaya başlamasını önlemek için her zaman dikkatlı olun.
10) Önerilen maksimum hava basıncını aşmayın. Güvenlik ekipmanlarını önerilen şekilde kullanın.
11) Aletin elektrik yalıtımı bulunmamaktadır. Elektrik akımı, doğal gaz boruları, su boruları, vb. ile temas etme olasılığının bulunduğu yerlerde kullanmayın. İşlem öncesinde operasyon alanını kontrol edin.
12) Aletin hareketli parçalarının giysiler, kordonlar, saçlar, temizlik bezleri, vb. ile dolaşmamasına dikkat edin. Dolaştığı taktirde, vücudun işe ve makinenin hareketli parçalarına doğru çekilmesine yol açacak ve son derece tehlikeli bir durum oluşturabilecektir.
13) Kullanım sırasında ellerinizi dönen destekten uzak tutun.
14) Alet arızalı çalışıyor görünümündeyse, derhal kullanmayı sona erdirin ve servis ve onarımını ayarlayın.
15) İnsan veya cisimleri zımpara veya ped kaybindan koruma tedbirlerini almadan, aletin serbest hızda çalışmasına izin vermeyin.

Ürün Konfigürasyonu/Özellikler: 3.000 devir/dakika (rpm) Döner Cilalama Makinesi

Vakum Tipl	Ped Ebadı mm (inç)	Model No.	Ürün Net Ağırlığı kg (pound)	Yükseklik mm (inç)	Uzunluk mm (inç)	*Gü- rültü Sevi- yesi dBA	Güç watt (Beygir Gücü - HP)	Hava Tüketimi lpm (scfm)	*Titreşim Seviyesi m/s2	*Bellrsizlik K m/s2
Vakumsuz	77 (3)	RP2-300NV	0,96 (2,1)	113,6 (4,47)	245,9 (9,68)	85	209 (0,28)	481 (17)	1,2	0,6

Teknik özellikler ön-ihbarsız değiştirilebilir.

*Tabloda belirtilen değerler, belirtilen kural ve standartlara uyumlu laboratuvar testlerinden alınmıştır ve risk değerlendirmesi için yeterli değildir. Belirli bir iş yerinde ölçülen değerler, beyan edilen değerlerden daha yüksek olabilir. Fiili maruziyet değerleri ve risk miktarı veya bireyin yaşadığı hasar, duruma özöldir ve çevreleyen ortama, bireyin çalışma şekline, işlenen belirli malzemeye, iş istasyonunun tasarımına ve maruziyet süresine ve kullanıcıının fiziksel koşullarına dayanır. KWH Mirka, Ltd., herhangi bir bağımsız risk değerlendirmesinde fiili maruziyet değerleri yerine beyan edilen değerleri kullanmanın doğurabileceği sonuçlardan sorumlu tutulamaz.

Mesleki sağlık ve güvenlik bilgilerine ilişkin ayrıntılı veriler, aşağıdaki web sitelerinde mevcuttur:

Sorun Giderme Kılavuzu

Belirti Olası Neden	Çözüm
Düşük güç ve/veya düşük serbest hız.	Yetersiz hava basıncı. Alet serbest hızda çalışırken, Cilalama Makinesinin Girişindeki hava hattı basıncını kontrol edin. 6,2 bar (90 psig/620 kPa) olmalıdır.
	Tikalı Ses Emici(ler). Ses Emicinin çıkartılması için, bkz. “Gövde Demon-tajı” bölümü. Ses Emici, temiz, uygun bir te solüsyonyyla tüm kirletici maddeler ve engelle giderilinceye dek geri yıkanabilir. Ses Emici olarak temizlenemiyorsa yenisiyle değiştirin. Se Emici Ek Parçasını yenisiyle değiştirin (Bkz. “Gövde Montajı” bölümü).
	Tikalı Giriş Elegi. Giriş Eleğini temiz, uygun bir temizleme solüsyonu ile temizleyin. Elek temizlenmiyorsa, yenisiyle değiştirin.
	Bir veya daha fazla sayıda aşınmış veya kırık vana.	Komple yeni bir vana setini monte edin (doğru işletim için tüm vanalar değiştirilmelidir). Tüm vanaları kaliteli bir pnömatik alet yağı ile kaplayın. Bkz. “Motor Demontajı” ve “Motor Montajı”.
	Motor Gövdesinde, normal hava tüketimin-den daha yüksek ve normal hızdan daha düşük değerlerle kendini gösteren dahili hava sızıntısı.	Gerekli Motor hizalamasını ve Kilit Halkası bağlan- tısını kontrol edin. Kilit Halkası olduğundaki hasarlı O-Halkasını kontrol edin. Motor Takımını sökün ve Motor Takımını tekrar monte edin. Bkz. “Motor Demontajı” ve “Motor Montajı”.
	Motor parçaları aşınmış. Motoru revizyondan geçirin. Yetkili Mirka Servis Merkezi ile irtibat kurun.
	Aşınmış veya kırık Mil Rulmanları. Aşınmış veya kırık rulmanları değiştirin. Bkz. “Denge Şaftı ve Mil Demontajı” ve “Mil Rulmanları, AirSHIELDTM ve Denge Şaftı Montajı”.
Hız Kumandası ve/veya Subap Gövdesi yoluyla hava sızıntısı.	Kirli, kırık veya)bükülmüş Vana Yayı, Vana veya Vana Yatağı.	Aşınmış veya hasarlı parçaları sökün, kontrol edin ve yenileriyle değiştirin. Bkz. “Gövde Demontajı” bölümünde Adım 14 ve 15 ile “Gövde Montajı” bölümünde Adım 13.
Titreşim/düzensiz çalışma.	Hatalı Ped. Sadece makine için tasarlanmış Ped ebatlarını ve ağırlıklarını kullanın.
	Arayüz pedinin veya diğer materyalin eklenmesi.	Sadece makine için tasarlanmış zımpara ve/veya arayüzü kullanın. Cilalama Pedinin yüzüne, Ped ve Cilalama Makinesi ile birlikte kullanım için özel olarak tasarlanmamış herhangi bir şey eklemyein.
	Uygun olmayan şekilde yağlama veya yabancı kirlerin birikimi.	Cilalama Makinesini demonte edin ve uygun bir temizleme solüsyonunda temizleyin. Cilalama Makinesini monte edin. (Bkz. “Servis Kılavuzu”).
	Aşınmış veya kırık Arka veya Ön Motor Rulman(lar).	Aşınmış veya kırık rulmanları değiştirin. Bkz. “Motor Demontajı” ve “Motor Montajı”.

Not: “Çözüm” başlığı altında belirtilen tüm Bölümler, kılavuzun sonundaki “Servis Talimatları” kısmında yer almaktadır.
