BRUGSANVISNING RP2 300NV Mirka

77 mm (3") 3.000 rpm to-hånds rundelpudser (se "Produktkonfiguration/specifikationer"-tabellen for den aktuelle model), for hvilke denne deklaration gælder, er i overensstemmelse med følgende standard(er) eller andre normative dokumenter: EN ISO 15744:2008. Følgende forordninger: 89/392/E∅F med tillæggene 91/368/E∅F & 93/44/E∅F samt 93/68/E∅F direktiver og konsoliderende direktiv 2006/42/EC

Jeppo 30.03.2015

Sted og dato for udstedelse Virksomhed

MIRKA

Stefan Sjöberg, CEO

Brugervejledning

Omfatter – Side med dele, Fortegnelse over dele, Reservedelssæt for rundelpudser, Læs venligst, og følg, Korrekt brug af værktøj, Arbejdsstationer, Ibrugtagningsvejledning, Brugervejledning, Produktkonfiguration/specifikationstabel, Fejlsøgningsguide.

Vigtigt

Læs disse vejledninger omhyggeligt igennem inden installering, brug, service eller reparation af dette værktøj. Opbevar denne vejledning et sikkert og tilgængeligt sted.

C€

Krævede personlige værnemidler

Sikkerhedsbriller Åndedrætsværn

Sikkerhedshandsker Høreværn

Anbefalet maksimal slangelængde

8 meter 25 fod

Lufttryk

Maksimalt arbejdstryk 6,2 bar 90 psig Anbefalet minimum Ingen oplysninger

Læs venligst, og følg

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås hos: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås hos: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale og regionale forordninger.

Korrekt brug af værktøjet

Denne rundelpudser er designet til slibning af alle typer materiale dvs. metal, træ, sten plastik osv. ved brug af slibemidler, beregnet hertil. Anvend ikke rundelpudsern til andre formål end de specificerede uden først at rette forespørgsel til producenten eller en af producenten autoriseret forhandler. Anvend ikke underlagsplader med en lavere arbejdshastighed end 3.000 rpm fri hastighed.

Arbejdsstationer

Værktøjet er beregnet til at anvendes som håndværktøj. Det anbefales altid, at værktøjet står på et stabilt underlag. Det kan anvendes i alle positioner, men man bør på forhånd sikre sig, at brugeren befinder sig i en sikker arbejdsstilling på et stabilt underlag med et stabilt greb i slibemaskinen samt er opmærksom på, at rundelpudsern kan forårsage en vridningsreaktion. Se afsnittet "Brugervejledning".

Ibrugtagning

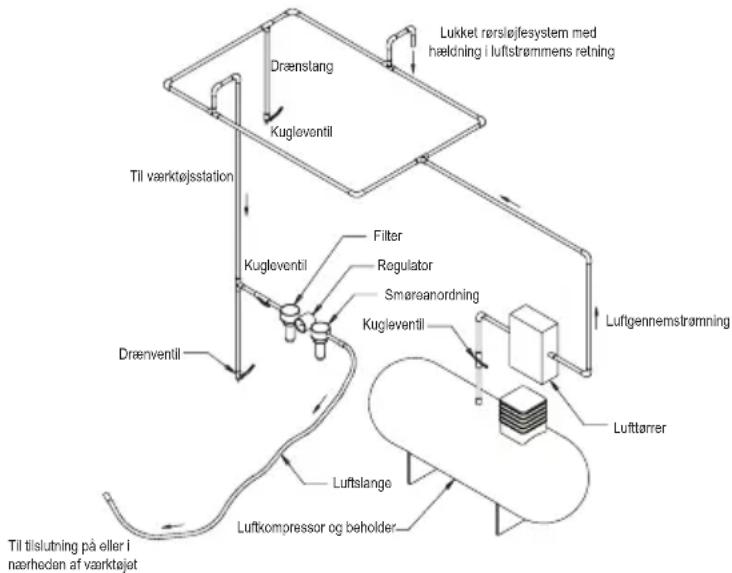

Anvend en ren, smurt luftkilde, der giver et ensartet lufttryk på 6,2 bar (90 psig) til værktøjet, når værktøjet benyttes med håndtaget trykket helt ind. Det anbefales at anvende en godkendt luftslange med dimensioner på maksimalt 10 mm (3/8") x 8 m (25 fod). Det anbefales, at værktøjet kobles til luftkilden iht. figur 1.

Forbind ikke værktøjet til luftsystemet uden en tilkoblet aflukningsventil, som er nem at komme til. Luftkilden bør være smurt. Det anbefales på det kraftigste, at anvende et luftfilter, en regulator og et smøremiddel (FRL), som vist på figur 1, da dette forsyner værktøjet med ren smurt luft med det korrekte tryk. Nærmere oplysninger om dette udstyr kan fås hos din forhandler. Hvis et sådant udstyr ikke benyttes, bør værktøjet smøres manuelt.

For at smøre værktøjet manuelt, afkobles luftslangen, og der dryppes 2 til 3 dråber egnet pneumatisk motorolie som fx Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32 ind i slangens ende (maskinens luftindtag). Forbind atter værktøjet til maskinen, og lad værktøjet køre på lave omdrejning et par sekunder for at lade luften cirkulere olien. Benyttes værktøjet ofte, bør det smøres dagligt, eller hvis det begynder at køre langsommere eller tabe kraft.

Det anbefales, at lufttrykket ved værktøjet er 6,2 bar (90 psig), når værktøjet kører. Værktøjet kan køre ved lavere tryk, men aldrig ved et højere tryk end 6,2 bar (90 psig).

Brugervejledning

1) Læs hele vejledningen igennem, inden værktøjet benyttes. Alle brugere skal være instrueret i, hvordan værktøjet anvendes, og de skal være bekendt med sikkerhedsreglerne. Al service og reparation må kun udføres af uddannet personale.
2) Du skal sikre dig, at værktøjet er frakoblet luftkilden. Vælg et egnet slibemateriale, og sæt det fast på underlagspladen. Vær omhyggelig med at centrere slibematerialet på underlagspladen.
3) Benyt altid de krævede værnemidler, når værktøjet anvendes.
4) Ved slibning bør værktøjet altid anbringes på arbejdsemnet, inden der tændes for det. Fjern altid værktøjet fra arbejdsemnet, inden du slukker for værktøjet. Dette vil forhindre, at der opstår dybe spor på arbejdsemnet som følge af for høj hastighed for sliberondellen.
5) Luftkilden skal altid frakobles, inden sliberondel eller underlagsplade monteres, justeres eller fjernes på rundelpudsern.
6) Sørg altid for et stabilt fodfæste/en stabil arbejdsstilling, og vær opmærksom på rundelpudserns vridningsreaktion.
7) Benyt kun originale reservedele.
8) Kontroller altid, at det materiale, der skal slibes, er anbragt sikkert og stabilt for at forhindre, at det flytter sig.
9) Tjek slange og fittings regelmæssigt for slid. Bær ikke værktøjet i slangen; vær altid omhyggelig med, at rundelpudsern ikke startes, mens du bærer værktøjet med tilkoblet luftkilde.
10) Overskrid ikke det anbefalede maksimale lufttryk. Benyt de anbefalede værnemidler.
11) Værktøjet er ikke elektrisk isoleret. Benyt det ikke steder, hvor der er mulighed for kontakt med elektriske installationer, gasrør, vandrør osv. Tjek arbejdsområdet inden brug.
12) Sørg for, at bevægelige dele ikke kommer i kontakt med tøj, slips, rengøringsklude osv. Kommer disse i kontakt med rundelpudsern, vil de blive trukket hen mod slibemaskinen og dens bevægelige dele, hvilket kan være meget farligt.
13) Hold hænderne væk fra den roterende underlagsplade under brug.
14) Hvis værktøjet ikke fungerer, som det bør, tages det øjeblikkelig ud af brug, og der sørges for service og reparation.
15) Lad ikke rundelpudsern køre med fri hastighed uden at tage forholdsregler til at beskytte personer og genstande mod skader, hvis slibepapiret eller pladen skulle løsne sig.

Produktkonfiguration/specifikationer: 3.000 rpm rundelpudser

Vakuumtype	Pladestørrelse mm (“)	Modelnummer	Produkt nettovægt kg (lbs)	Højde mm (“)	Længde mm (“)	*Støjniveau dBA	Effekt watt (HP)	Luftforbrug LPM (scfm)	*Vibration-sniveau m/s2	*Usikker-hedsfaktor K m/s2
Uden vakuum	77 (3)	RP2-300NV	0,96 (2,1)	113,6 (4,47)	245,9 (9,68)	85	209 (0,28)	481 (17)	1,2	0,6

Specifikationer kan ændres uden forudgående meddelelse.

*De i tabellen anførte værdier stammer fra laboratorietest under fastsatte forhold med angivne koder og standarder og er ikke tilstrækkelige til risikovurdering. Værdier, målt på en bestemt arbejdsplads, kan være forskellige fra de oplyste værdier. De faktiske eksponeringsværdier og størrelsen af de risiko- og sikkerhedsfaktorer, et individ udsættes for, er forskellige for de forskellige situationer, og afhænger af omgivelserne, måden personen arbejder på, det bearbejdede materiale, udformningen af arbejdsstationen samt eksponeringstiden og brugerens fysiske kondition. KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenserne af at benytte oplyste værdier i stedet for de faktiske eksponeringsværdier til individuel risikobedømmelse.

Yderligere oplysning om arbejdssundhed og -sikkerhed findes på følgende websites:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Fejlfindingsguide

Symptom Mulig årsag	Løsning
Ingen kraft og/eller lav fri hastighed	Utilstrækkeligt lufttryk Tjek luftslangetrykket	ved rundelpudserns indtag, mens værktøjet kører med fri hastighed. Det skal være 6,2 Bar (90 psig/620 kPa).
	Tilstoppet lyddæmper(e) Se afsnittet "Demontering af maskinhus" om de-montering af lyddæmper. Del 60, støddæmper, kan gennemskylles med et rent, egnet rengøringsmid-del, indtil alle urenheder og tilstopninger er fjernet. Kan lyddæmperen ikke renses tilstrækkeligt, udskiftes den. (Se afsnittet "Montering af maski-nhus").
	Tilstoppet indløbssi Rens indløbssien med en ren, egnet rensemiddelo-pløsning. Bliver sien ikke ren, udskiftes den.
	En eller flere slidte eller knækkede lameller	Monter et komplet sæt nye lameller (alle lameller bør udskiftes for korrekt funktion). Overstryg alle lameller med kvalitetsolie til pneumatisk værktøj. Se "Demontering af motor" og "Montering af motor".
	Intern luftlækage i motorhuset viser sig som et højere luftforbrug og en lavere hastighed end normalt.	Kontroller motorens opstilling, og at låseringen sidder rigtigt. Kontroller for skader på O-ringen i låseringssporet. Fjern motormonteringen, og monter den igen. Se "Demontering af motor" og "Montering af motor"
	Slidte motordele Udfør service på motoren	Kontakt et autoriseret Mirka servicecenter.
	Slidte eller knækkede spindellejer Udskift de slidte eller knækkede lejer. Se "De-montering af balanceaksel og spindelaksel", samt "Montering af spindelaksellejer, AirSHIELDTM og balanceaksel".
Luftlækage gennem has-tighedskontrollen og/eller ventilhuset.	Snavset, knækket eller bøjet ventilfjeder, ventil eller ventilsæde.	Demonter, inspicer og udskift slidte eller skadede dele. Se Trin 2 og 3 i "Demontering af maskinhus" og Trin 2 og 3 i "Montering af maskinhus".
Vibration/Uensartet gang	Forkert plade Brug kun de pladestørrelser og vægte, der er beregnet til maskinen.
	Brug af ekstra interfaceplade eller andet materiale	Brug kun de sliberondeller og/eller interface, der er beregnet til maskinen. Fastgør ikke andet til run-delpudserns pladeoverside end det, der er specielt designet til at benyttes sammen med pladen eller rundelpudsern.
	Utilstrækkelig smøring eller ophobning af affald.	Demonter rundelpudsern, og rengør med et egnet rengøringsmiddel. Monter slibemaskinen. (Se "Servicemanual")
	Slidt eller knækket bag- eller forleje(r) Udskift de slidte eller knækkede lejer. Se "Demon-tering af motor" og "Montering af motor".

Bemærk: Alle de afsnit, der henvises til under "Løsning" findes til sidst i manualen "Servicevejledning"
