KÄYTTÖOHJE RP2 300NV Mirka

fi Käyttöohjeet.... 40-43

Vaatimuksenmukaisuustodistus

KWH Mirka Ltd.

66850 Jepua, Suom

takaa, että tuotteet 77 mm (3") kaksikäskäyttöiset pyöriivät kiillotuskoneet (ks. mallikohtaiset tiedot taulukosta Laitekokoonpano / tekniset tiedot), joita tämä todistus koskee, täyttävät ne vaatimukset, jotka on määritetty seuraavassa normissa / seuraavissa normeissa tai muissa normatiivisissa asiakirjoissa EN ISO 15744:2008. Vaatimuksenmukaisuus direktiivissä 89/392/EEC sekä lisäyksissä 91/368/EEC ja 93/44/EEC 93/68/EEC sekä yhdistävässä direktiivissä 2006/42/EC määritettyjen seikkojen mukainen.

Jeppo 30.03.2015

MIRKA

Paikka ja aika Yritys Stefan Sjöberg, toimitusjohtaja

Käyttöohjeet

Sisältö – varaosat, osaluettelo, kiillotuskoneen varaosasarjat, lue ja noudata, koneen oikea käyttö, työasemat, koneen käyttöönotto, käyttöohjeet, laitekokokoonpano / tekniset tiedot taulukot, vianetsintä.

Tärkeää

Lue nämä ohjeet huolellis-esti ennen koneen asennusta, käyttöä, huoltoa tai korjausta. Säilytä nämä ohjeet turvallisessa paikassa, helposti saatavilla.

C€

Valmistaja/toimittaja

KWH Mirka Ltd. 66850 Jepua, Suomi Tel: [phone] Fax: [phone]

Tarvittavat henkilökohtaiset suojavarusteet

Suojalasit Hengityssuojain

Suojahansikkaat Kuulosuojaimet

Suositeltava paineilma-let-kun koko – minimi

10 mm 3/8"

Suositeltava paineil- maletkun maksimipituus

8 metriä 25 jalkaa

Ilmanpaine

Maksimityöpaine 6,2 bbaaria 90 psig Suositeltava minimiarvo NA NA

Lue ja noudata

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, Tilausosoite: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 Tilausosoite: American National Standards Institute, Inc.; 1430 New York, New York 10018
3) Valtiolliset ja paikalliset säädökset.

Koneen oikea käyttö

Tämä kiillotuskone on suunniteltu kaikentyyppisen materiaalin kuten metallin, puun, kiven, muovin jne. hiomiseen kyseiseen tarkoitukseen suunniteltua hiomapyöröä käyttäen. Älä käytä tätä kiillotuskonetta mihinkään muuhun kuin edellä määriteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuuttaman edustajan kanssa. Älä käytä hioma-alustoja, joiden työstönopeus on alle 3 000 k/min.

Työasemat

Tämä kiillotuskone on käsikäyttöinen. Käyttäessäsi konetta seiso aina tukevalla alustalla. Itse koneen toiminta-asento voi olla mikä tahansa edellyttäen, että koneen käyttäjällä on tukeva, tasa-painoinen asento ja varma ote laitteesta sekä hän on tietoinen hiomakoneen mahdollisuudesta kehittää yllättäviä ja voimakkaita vääntöliikkeitä (reaktiivinen vääntömomentti). Katso kohta Käyt-töohjeet

Koneen käyttöönotto

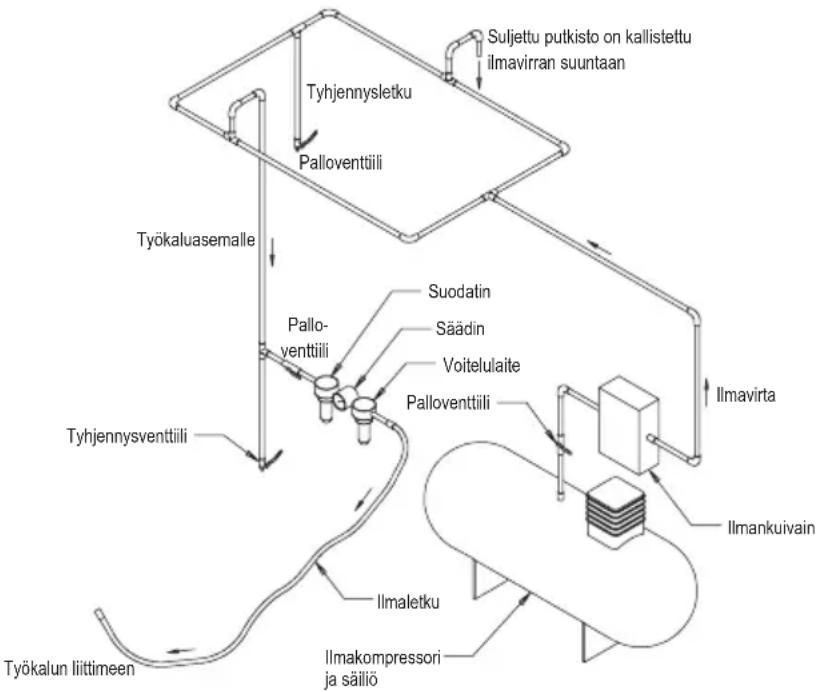

Käytä puhdasta, voideltua paineilmaa, joka antaa koneeseen mitatun 6,2 baarin (90 psig) ilmanpaineen koneen käydessä käynnistysvipu täysin alas painettuna. Suosittelemme ø10 mm (3/8") ja enimmäispituudeltaan 8 m (25 jalkaa) olevan paineilmaletkun käyttöä. Kytke kone ilmanlähteeseen kuvan 1 mukaisesti.

Älä kytke konetta paineilmajärjestelmään ilman helppokäyttöistä ja kätevästi käsillä olevaa ilmansulkuventtiiliä. Koneen yhteydessä tulisi käyttää paineilmavoitelua. Erittäin suositeltavaa on käyttää ilmansuodatin, -säädin ja -voitelijayhdistelmää (FRL) kuvan 1 osoittamalla tavalla. Tällöin ilma välittyy puhtaana ja voideltuna oikealla paineella koneeseen. Yksityiskohtaista tietoa suositelta-vista yhdistelmistä saat jälleenmyyjiltämme. Jos yhdistelmää ei käytetä, kone on voideltava käsin.

Koneen voiteleminen käsin: Irrota paineilmaletku ja laita sen tuloliittimen aukkoon 2-3 tippaa koneeseen sopivaa paineilma-moottorin voiteluöljyä (esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32). Kytke kone uudelleen tuloliittimeen ja anna sen käydä matalilla kierroksilla muutaman sekunnin ajan, jotta ilma pääsee kierrättämään öljyä. Jos konetta käytetään usein, toista voitelu päivittäin tai aina, kun huomaat koneen käynnistyvän liian hitaasti ja / tai menettävän tehoaan.

Suositeltava ilmanpaine koneen käydessä on 6,2 baaria (90 psig). Pienemmälläkin paineella kone voi käydä, mutta ei milloinkaan suuremmalla kuin 6,2 baaria (90 psig).

Käyttöohjeet

1) Lue tarkoin kaikki ohjeet ennen koneen käyttöä. Kaikkien koneen käyttäjien on oltava koulutettuja sen käyttöön ja tietoisia näistä turvasäännöistä. Kaikki huolto- ja korjaustyöt on toteutettava vain koulutetun henkilökunnan toimesta.
2) Varmista, että kone on kytketty irti paineilmaverkostosta. Valitse sopiva hiomapyörö ja kiinnitä se pitävästi hioma-alustaan. Ole huolellinen ja varmista, että hiomapyörö on keskellä hioma-alustaa.
3) Käytä aina vaadittuja turvavarusteita työskennellessäsi tällä koneella.

4) Pidä kone hiottavan pinnan päällä aina ennen käynnistämistä. Nosta kone pois hiottavalta pinnalta aina ennen koneen pysäyttämistä. Näin vältät ylikierrosten aiheuttaman pinnan vaurioitu-misen.

5) Irrota paineilmaletku kiillotuskoneesta aina ennen hiomapyörön tai hioma-alustan asentamista, säätämistä tai poistamista.

6) Kiillotuskonetta käyttäessäsi seiso aina tukevassa asennossa ja muista hiomakoneen mahdollisuus kehittää yllättäen voimakkaita vääntöliikkeitä.

7) Käytä vain koneeseen suunniteltuja varaosia.

8) Varmista aina, että hiottava materiaali on kiinnitetty kunnolla paikoilleen niin, että se ei pääse liikkumaan työstettäessä.

9) Tarkasta säännöllisesti ilmaletkun ja liitinten mahdolliset kulumiset. Älä kanna konetta paineilmaletkusta. Muista tarkoin varoa käynnistämästä konetta aina, kun liikutat / kannat sitä paineilmalaitteeseen kytkettynä.

10) Älä ylitä suositeltua enimmäisilmanpainetta. Käytä turvavarusteita suositusten mukaisesti.

11) Työkalu ei ole sähköeristetty. Älä siis käytä sitä paikoissa, missä on mahdollisuus joutua kosketuksiin sähkövirran, kaasuputkien, vesiputkien jne. kanssa. Tarkista työskentelyalue ennen työskentelyn aloittamista.

12) Pidä huolellisesti vaatteet, solmiot, hiukset, puhdistus-rievut jne. loitolla koneen liikkuvista osista. Esim. vaatteen tarttuminen koneeseen saattaa aiheuttaa vakavan vaaratilanteen vartalon työntyessä kohti työstettävää kohdetta ja koneen liikkuvia osia.

13) Työkalua käytettäessä varo, että kädet eivät kosketa työkalun pyörivää alustaa.

14) Toimintahäiriön ilmetessä lopeta työkalun käyttö välittömästi ja huolehdi huollon ja/tai korjauksen järjestämisestä.

15) Vältä työkalun tyhjäkäyntiä suojellaksesi muita ihmisiä ja esineitä hiomalaikan tai alustan irtoamiselta.

Laitekokoonpano / tekniset tiedot: 3 000 k/min kiillotuskone

Pölynpoisto	Alustan koko mm (“)	Mallinumero	Tuotteen nettopaino kg (naulaa)	Korkeus mm (“)	Pltuus mm (“)	*Melu taso dBA	*Teho W (hv)	Ilmankulutus LPM (scfm)	*Tärinä taso m/s2	*Epävarmuus kerroin K m/s2
Ei pölyn-poistoa	77 (3)	RP2-300NV 0,96	(2,1) 113,6 (4,47)	245,9 (9,68)	85 209 (0,28)	481 (17)	1,2 0,6

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot laboratoriotesteistä ovat esitettyjen koodien ja standardien mukaisia eivätkä ole riittäviä riskien arviointiin. Tietyissä työpaikoissa mitatut arvot voivat poiketa ilmoitetuista mittausarvoista. Todelliset altistumisen aiheuttamat vauriot ja vahingon tai haitan määrä riippuvat kulloisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittel-usta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Oy KWH Mirka Ab yhtiötä ei voida asettaa vastuuseen vaurioista, jotka ovat seurausta ilmoitettuja arvoja korkeammista työskentelyarvoista.

Lisää työsuojelutietoutta on saatavissa mm. seuraavilta www-sivuilta: https://osha.europa.eu/en (Eurooppa) http://www.osha.gov (USA)

Vianetsintä

Ongelma Mahdollinen	syy Toimenpide
Alhainen teho ja / tai pyörimis-nopeus	Riittämätön ilmanpaine Tarkista ilmanpaine	kiillotuskoneen sisääntuloau-kosta koneen käydessä vapaasti. Paineen tulisi olla 6,2 baaria (90 psig/620 kPa).
	Tukkiutunut äänenvaimennin/ äänenvai-mentimet	Katso kohta Rungon purkaminen / äänenvaimenti-men poisto. Äänenvaimennin (osa 60) voidaan puhdistaa sopivassa puhtaassa pesuliuoksessa kunnes kaikki saasteet ja tukkeumat on poistettu. Jos äänenvaimenninta ei voi puhdistaa perusteel-lisesti, vaihda se uuteen. (Katso kohta Rungon asennus).
	Tukkeutunut tulosuodatin Puhdista tulosuod	atin sopivalla, puhtaalla pesuliuoksella. Jos suodatin ei puhdistu, vaihda se uuteen.
	Yksi tai useampia kuluneita tai rikkoontu-neita lamellisiipiä.	Asenna täydellinen sarja uusia lamellisiipiä (jotta kone toimisi kunnolla, kaikki siivet on vaihdettava). Sivele kaikki siivet korkealaatuisella paineilma-työkaluille tarkoitetulla öljyllä. Katso kohdat Moot-torin purkaminen ja Moottorin kokoonpano.
	Sisäinen ilmavuoto moottorin rungossa ilmenee normaalia runsaampana ilmanku-lutuksena tai normaalia pienempänä nopeutena.	Tarkista moottorin paikoitus ja lukkorenkaan kiin-nitys. Tarkasta onko lukkorenkaan urassa oleva o-rengas mahdollisesti vaurioitunut. Poista moot-torikokoonpano ja asenna se uudelleen paikoilleen. Katso kohdat Moottorin purkaminen ja Moottorin kokoonpano.
	Kuluneet moottorin osat Huollata moottori. Ota yhteys Mirkan valtuut-tamaan huoltoliikkeeseen.
	Sisemmät laakerit kuluneet tai rikkoon-tuneet	Vaihda kuluneet tai rikkoontuneet laakerit. Katso kohdat Tasapainoakselin ja karan purkaminen, Sisemmät laakerit, Air SHIELDTM sekä Tasapaino-akselin asennus.
Ilmavuoto kierrosluvun säätimen ja / tai venttiilin karan kautta.	Likainen, rikkoontunut tai taipunut vent-tilinjousi, venttiili tai venttiilin istukka.	Pura, tarkasta ja uusi kuluneet tai vaurioituneet osat. Katso vaiheet 2 ja 3 kohdista Rungon purka-minen ja Rungon kokoonpano.
Tärinä / epätasainen toiminta	Väärä hioma-alusta Käytä kooltaan ja painoltaan ainoastaan konee-seen suunniteltuja alustoja.
	Väärä alusta tai hiontamateriaali Käytä ainoaastaan kiillotuskoneeseen suunniteltuja hiomapyöröjä ja / tai lisälaitteita. Älä liitä hioma-alustaan mitään mitä ei ole suunniteltu käytettäväk-si kyseisen kiillotuskoneen ja
	Sopimaton voitelu tai karstan muodos-tuminen.	Pura kiillotuskone ja puhdista se sopivassa pesuliuoksessa. Kokoa kiillotuskone. (Katso kohta Huolto)
	Kuluneet tai rikkoontuneet moottorin etu-tai takalaakerit	Vaihda kuluneet tai rikkoontuneet laakerit. Katso kohdat Moottorin purkaminen ja Moottorin kokoonpano.

Huomautus: Toimenpide-sarakkeessa mainitut kohdat "Katso..." löytyvät kaikki Huolto-otsikon alta ohjekirjan lopusta.
