KÄYTTÖOHJE AP 300NV Mirka

fi Käyttöohjeet 40-43

Vaatimustenmukaisuusvakuutus

Mirka Ltd.

66850 Jepua

Vakuutamme omalla vastuullamme, että tuote Mirka® AP 300NV 3.200 k/min Kiillotuskone (ks. mallikohtainen taulukko "Tuotteen kokoonpano/Tekniset tiedot"), jota tämä vakuutus koskee, täyttää seuraavien standardien tai muiden määräysten vaatimukset: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN 28927-3:2009 direktiivien 2006/42/EY.

Jeppo 04.06.2020

MIRKA

Paikka ja aika Yritys Stefan Sjöberg, toimitusjohtaja

Käyttöohjeet

Sisältö – Lue ja noudata, Koneen oikea käyttö, Työasemat, Koneen käyttöönotto, Käyttöohjeet, Laitekokoonpano/Tekniset tiedot, Koneen osat, Osaluettelo, Vianetsintäopas.

Tärkeää

Lue nämä ohjeet huolellisesti ennen tämän koneen asennusta, käyttöä, huoltoa tai korjausta. Säilytä nämä ohjeet hyvin saata- villa turvallisessa paikassa.

C€

Valmistaja/Toimittaja

Mirka Ltd.

FI-66850 Jepua

Suomi

Puh: 020-760 2111

Vaadittavat henkilönsuojaimet

Suojalasit Hengitysmaskit

Suojakäsineet Kuulonsuojaimet

VAROITUS

Käytä aina valmistajan ohjeiden ja paikallisten/kansallisten standardien mukaisia henkilönsuojaimia tätä konetta käyttäessäsi.

- Älä koskaan käytä konetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena.

- Lue työstettävän materiaalin käyttöturvallisuustiedote.

- Käytä konetta pölynpoistolaitteen kanssa. Yhteensopiva pölynpoistoyksikkö pienentää pölystä aiheutuvaa vaaraa.

- Älä kurottele. Seiso aina tukevassa ja tasapainoisessa asennossa.

- Älä pidä löysiä vaatteita tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi etäällä koneen liikkuvista osista.

Löysät vaatteet, korut tai pitkät hiukset voivat takertua koneen liikkuviin osiin.

- Jos käsi tai ranne tuntuu kivuliaalta, lopeta työskentely ja hakeudu lääkärin hoitoon.

Monotoninen työ, samanlaisina toistuvat liikkeet ja ylimääräinen tärinä voivat aiheuttaa käden, ranteen ja käsivarren vammoja.

- Älä käytä koneita räjähdysherkissä ympäristöissä, esimerkiksi tiloissa, joissa on syttyviä nesteitä, kaasuja tai pölyä.

- Kone ei ole sähköeristetty. Tarkasta ennen käyttöä, ettei työalueella ole jännitteellisiä esineitä, kaasuputkia jne.

HUOMIO

• Estä tahaton käynnistys.
• Poista talla-avain ennen koneen liittämistä paineilmasyöttöön.
• Pidä työalue puhtaana ja hyvin valaistuna.
• Varmista, että hiottava työkappale on kiinnitetty kunnolla
• Irrota kone aina paineilmasyötöstä ennen hiomapyörön vaihtoa.

Muut turvallisuusvaroitukset

• Lue kaikki ohjeet ennen tämän koneen käyttöä. Kaikkien tätä konetta käyttävien on osattava käyttää sitä oikein ja turvallisesti.
• Kaikki huolto- ja korjaustyöt on annettava koulutetun henkilöstön tehtäväksi. Jos kone tarvitsee huoltoa, ota yhteys valtuutettuun Mirka-huoltoliikkeeseen!
• Käytä aina vaadittavia henkilönsuojaimia (ks. varoitukset).
• Käyttäjän on aina seisottava tukevassa asennossa lujalla alustalla ja pidettävä koneesta kiinni varmalla otteella.
• Varmista, että hiottava työkappale on kiinnitetty kunnolla.
• Tarkasta kone, alustalla, letku ja liitännät säännöllisesti kulumisen varalta.
• Huolehdi aina työturvallisuudesta; älä kuljeta, säilytä tai jätä konetta ilman valvontaa paineilmasyöttö liitettynä.
• Pölypussi on tyhjennettävä tai vaihdettava päivittäin. Pöly voi olla erittäin helposti syttyvää.
  Pölypussin tyhjennys tai vaihto varmistaa myös, että kone toimii optimaalisesti.
• Älä ylitä suositeltua suurinta ilmanpainetta 6,2 bar (90 psig).
• Huolehdi, etteivät vaatteet, solmiot, hiukset, puhdistusliinat jne. pääse tarttumaan koneen liikkuviin osiin.
• Pidä kädet etäällä pyörivästä alustallasta käytön aikana.
• Jos koneessa ilmenee toimintahäiriö, lopeta välittömästi sen käyttö ja toimita se huollettavaksi ja korjattavaksi.
• Irrota kone aina paineilmasyötöstä ennen hiomapyörön vaihtoa. Kiinnitä ja keskitä hiomapyörö huolellisesti alustallalle. Käännös englannink

Käännös englanninkielisistä käyttöohjeista

Lue ja noudata

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206. Tilausosoite: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1. Tilausosoite: American National Standards Institute, Inc.; 1430 Broadway, New York, New York 10018.
3) Kansalliset ja paikalliset määräykset

Koneen oikea käyttö

Tämä kone on suunniteltu käytettäväksi kaikentyyppisen materiaalin, kuten metallin, puun, kiven, muovin jne. kiillotukseen kyseiseen tarkoitukseen suunniteltua hiomatuotetta käyttäen. Älä käytä tätä kiillotuskonetta mihinkään muuhun kuin edellä määriteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuuttaman kauppiaan kanssa. Älä käytä alustalloja, joiden työstönopeus on alle 3.200 k/min.

Työasennot

Kone on tarkoitettu kädessä pidettäväksi työkaluksi. Konetta käytettäessä on aina suositeltavaa seisoa tukevalla alustalla. Kone voi käytettäessä olla missä asennossa tahansa edellyttäen, että käyttäjä seisoo tukevassa, tasapainoisessa asennossa, pitää koneesta varmalla otteella ja on tietoinen siitä, että kone voi kehittää yllättäviä ja voimakkaita vääntöliikkeitä (reaktiivinen vääntömomentti). Katso kohta "Käyttöohjeet".

Koneen käyttöönotto

Käytä puhdasta, voideltua paineilmaa, jolla saadaan koneeseen mitattu 6,2 barin (90 psig) ilmanpaine koneen käydessä käynnistysvipu täysin alas painettuna. Suosittelemme käytettäväksi hyväksyttyä paineilmaletkua, jonka halkaisija on 10 mm (3/8") ja pituus enintään 8 m (25 jalkaa). Kone on suositeltavaa kytkeä paineilmalaitteeseen kuvan 1 mukaisesti.

Älä kytke konetta paineilmajärjestelmään ilman helppokäyttöistä hyvin käsillä olevaa sulkuventtiiliä. Konetta on käytettävä voidellulla paineilmalla. Erittäin suositeltavaa on käyttää suodatin/säädin/voiteluyksikköä (FRL) kuvan 1 osoittamalla tavalla niin, että koneeseen saadaan puhdasta, voideltua paineilmaa oikealla paineella. Yksityiskohtaista tietoa suositeltavista yksiköistä saat jälleenmyyjiltämme. Jos voiteluyksikköä ei käytetä, kone on voideltava käsin.

Voidellaksesi koneen käsin irrota paineilmaletku ja tipauta letkun päähän (tuloliitäntään) 2–3 tippaa koneeseen sopivaa paineilma-moottorin voiteluöljä, esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32. Kytke kone uudelleen painilmasyöttöön ja käytä sitä pienillä kierroksilla muutaman sekunnin ajan öljyn kierrättämiseksi. Jos konetta käytetään usein, toista voitelu päivittäin tai voitele se, jos kone alkaa käydä hitaammin tai menettää tehoaan.

Suositeltava ilmanpaine konetta käytettäessä on 6,2 baria (90 psig). Konetta voidaan käyttää pienemmälläkin paineella, mutta ei koskaan yli 6,2 barilla (90 psig).

Käyttöohjeet

1) Lue kaikki ohjeet ennen koneen käyttöä. Kaikkien konetta käyttävien on osattava käyttää konetta ja tunnettava nämä turvamääräykset. Kaikki huolto- ja korjaustyöt on annettava koulutetun henkilöstön tehtäväksi.
2) Varmista, että kone on kytketty irti paineilmalaitteesta. Valitse sopiva hiomatuote ja kiinnitä se pitävästi alustallaan. Keskitä hiomatuote huolellisesti alustallalle.
3) Käytä aina vaadittuja turvavarusteita käyttäessäsi tätä konetta.
4) Aseta kone aina hiottavan pinnan päälle ennen käynnistämistä. Nosta kone aina pois hiottavalta pinnalta ennen pysäyttämistä. Tämä estää syvien urien muodostumisen pintaan hiomatuotteen suuren nopeuden vuoksi.
5) Irrota paineilmaletku koneesta aina ennen hioma-tuotteen tai alustallan kiinnitystä, säätämistä tai irrotusta.
6) Seiso aina tukevassa asennossa konetta käyttäessäsi ja varaudu voimakkaisiin vääntöliikkeisiin, joita kone voi kehittää.
7) Käytä vain oikeita varaosia.
8) Varmista aina, että hiottava materiaali on kiinnitetty kunnolla paikoilleen niin, että se ei pääse liikkumaan työstettäessä.
9) Tarkasta säännöllisesti ilmaletkun ja liitinten mahdolliset kulumiset. Älä kanna konetta letkusta. Varmista aina, ettei kone pääse käynnistymään, kun kannat sitä paineilmasyöttö kytkettynä.
10) Älä ylitä suositeltua enimmäisilmanpainetta. Käytä turvavarusteita suositusten mukaisesti.
11) Kone ei ole sähköeristetty. Älä siis käytä sitä paikoissa, missä on mahdollisuus joutua kosketuksiin sähkövirran, kaasuputkien, vesiputkien jne. kanssa. Tarkista työalue ennen työn aloittamista.
12) Pidä vaatteet, solmiot, hiukset, puhdistusrievut jne. loitolla koneen liikkuvista osista. Koneeseen tarttuessaan ne vetävät käyttäjää kohti työstettävää kohdetta ja koneen liikkuvia osia, mikä voi olla hyvin vaarallista.
13) Pidä kädet etäällä pyörivästä tallasta käytön aikana.
14) Jos koneessa ilmenee toimintahäiriö, poista kone välittömästi käytöstä ja toimita se huollettavaksi ja/tai korjattavaksi.
15) Ole varovainen käyttäessä konetta tyhjäkäynnillä estääksesi henkilö- tai esinevahingot, jos hiomapyörö tai alustalla irtoaa koneesta.

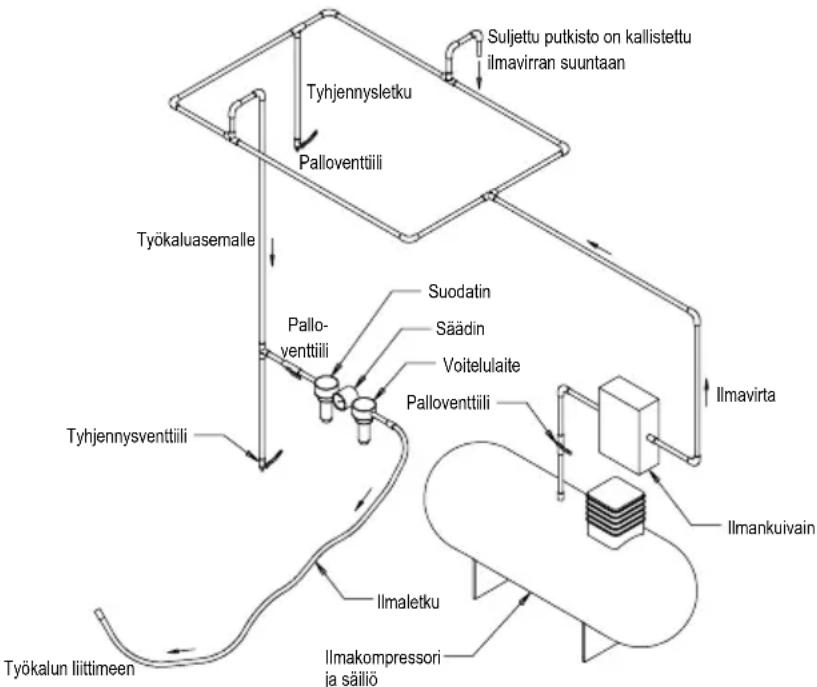


Kuva 1

Tekniset tiedot

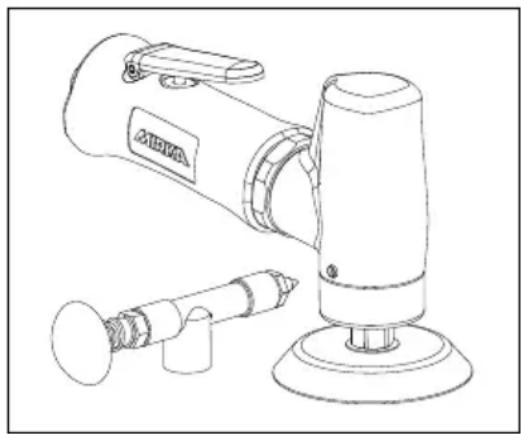

Mirka® AP 300NV
Suositeltu paineilmajohdon koko - vähintään 10 mm 3/8 in
Suositeltu letkun enimmäispituus 8 meters 25 feet
Ilmanpaine - Enimmäistyöpaine 6.2 bar 90 psig
Ilmanpaine - Suositeltu vähimmäistyöpaine Ei saatavissa

Tuotteen kokoonpano/Tekniset tiedot: AP 300NV 3 200 k/min

Epäkeskoliike A	ustallan koko mm (")	Mallinumero Tuotteen nettopaino kg (naulaa)	Korkeus mm (")	Pituus mm (")	Teho W (HV)	Ilmankulutus LPM (scfm)	*Ää-nitaso dBA	*Tär-nätaso m/s ^2	*Epävar-muuskerroin K m/s ^2
Ei saatavilla	77(3)	AP 300NV 0,66 (1,46)	113,0(4,45)	172,5(6,79)	298 (0,40) 6	26 (22) 76,0 1,34 0,63
Äänitasokoe on suoritettu EN ISO 15744:2008:n mukaisesti – Ei-sähkökäyttöiset käsikoneet – Melunmittausmenetelmä – Tekninen menetelmä (tarkkuusluokka 2) ja EN ISO 11203:2009 Akustiikka – Koneiden ja laitteiden melupäästö – Emissioäänenpainetasojen määrittämi- nen työskentelypaikalla ja muissa määrätyissä paikoissa äänitehotasosta laskemalla.Tärinätesti on suoritettu EN ISO 28927-3:n mukaisesti: Käsikoneet – Tärinäpäästön arvioinnin mittausmenetelmät – Osa 3: Kiillotuskoneet sekä pyörivät, epäkesko- ja tasohiomakoneet.

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot on saatu laboratoriokokeista ilmoitettujen sääntöjen ja standardien mukaisesti eivätkä ne ole riittäviä riskien arviointiin. Tietyllä työpaikalla mitatut arvot voivat olla ilmoitettuja mittausarvoja korkeammat. Todelliset altistumisarvot sekä yksittäiselle henkilölle aiheutuvan riskin tai koetun haitan määrä riippuu kulloisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Mirka Ltd. ei voida pitää vastuussa seurauksista, jos yksilölliseen riskinarviointiin käytetään ilmoitettuja arvoja todellisten altistumisarvojen sijasta.

Lisää työsuojelu- ja työturvallisuustietoja on saatavissa seuraavilta web-sivustoilta:

Pidä kone vaakasuorassa niin, että rasva pysyy oikeassa asennossa. Lisää öljynippaan (3) 2–3 painallusta rasvaa (molybdeenidisulfidi) sopivalla rasvapuristimella 24 tunnin käyttöä varten.

Ongelma Mahdollinen	syy Toimenpide
Alhainen teho ja/tai pyöri-misnopeus.	Riittämätön ilmanpaine. Tarkista syöttöpaine	koneen tuloliitännästä, kun kone käy tyhjäkäyntiä. Se on oltava 6,2 baria (90 psig/620 kPa).
	Tukkeutuneet äänenvaimentimet. Äänenvaimennin voidaan puhdistaa huuhtele-malla sitä sopivassa puhtaassa pesuliuoksessa, kunnes kaikki saasteet ja tukkeumat on poistettu. Jos äänenvaimenninta ei saa täysin puhtaaksi, se on vaihdettava uuteen. Vaihda äänenvaimentimen sisäosa.
	Tukkeutunut tuloilmasuodatin. Puhdista tuloilmasuodatin sopivalla, puhtaalla pesuliuoksella. Jos suodatin ei puhdistu, vaihda se uuteen.
	Lamellisiivistä yksi tai useampi kulunut tai katkennut.	Asenna täydellinen sarja uusia lamellisiipiä (jotta kone toimisi kunnolla, kaikki siivet on vaihdettava). Sivele kaikki siivet korkealaatuisella paineilmatyö-kaluille tarkoitetulla öljyllä.
	Moottorikotelossa sisäinen ilmavuoto, joka ilmenee normaalia runsaampana ilman-kulutuksena tai normaalia hitaampana nopeutena.	Tarkasta moottorin sovitus ja suojan kiinnitys. Tarkasta, onko etupäätylevyssä oleva O-rengas vaurioitunut. Irrota moottorikokoonpano ja asenna se uudelleen paikoilleen.
	Kuluneet moottorin osat Huollata moottori. Ota yhteys Mirkan valtuutta-maan huoltollikkeeseen.
	Kuluneet tai katkenneet hammaspyörä-laakerit.	Vaihda kuluneet tai katkenneet hammaspyörät ja/ tai laakerit.
Ilmavuoto ilmasäätimestä ja/tai venttiilin karasta.	Likainen, vioittunut tai taipunut venttiilin jousi, venttiili tai O-rengas.	Pura, tarkasta ja vaihda kuluneet tai vioittuneet osat.
Tärinä/epätasainen toiminta	Väärä alustalla Käytä vain koneeseen tarkoitettua tallakokoja ja -painoja.
	Väärä välilaippa tai muu materiaali. Käytä vain koneeseen tarkoitettua hiomapyöröä ja/ tai välilaippaa. Älä kiinnitä koneen alustallaan mi-tään, mitä ei ole erityisesti tarkoitettu käytettäväksi kyseisen alustallan ja koneen kanssa.
	Virheellinen voitelu tai karstan muodos-tuminen	Pura kone ja puhdista osat sopivalla puhdistus-liuoksella. Kokoa kone.
	Kuluneet tai katkenneet takimmaiset tai etummaiset moottorilaakerit.	Vaihda kuluneet tai katkenneet laakerit.
