AP 300NV - Polermaskin Mirka - Gratis bruksanvisning och manual

BRUKSANVISNING AP 300NV Mirka

Försäkran om överensstämmelse

Mirka Ltd.

försäkrar härmed att produkten Mirka® AP 300NV 3 200 varv/min polermaskin (se tabellen Produktinformation/specifikationer för respektive modell)

överensstämmer med följande standard(er) eller andra normativa dokument EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 i enlighet med förordningarna 2006/42/EG.

Jeppo 04.06.2020

MIRKA

Plats och datum för utfärdande Företag Stefan Sjöberg, VD

Bruksanvisning

Avsnitt: Läs och följ alla anvisningar, Korrekt användning av verktyget, Arbetsstationer, Börja använda verktyget, Bruksanvisning, Produktinformation-/specifikationstabell, Komponentsida, Komponentlista, Felsökningsguide

Viktigt

Läs dessa anvisningar noggrant före installation, användning, service eller reparation av verktyget. Förvara dem på en plats där de är skyddade och lätt åtkomliga.

C€

Tillverkare/leverantör

Mirka Ltd.

FI-66850 Jeppo

Finland

Tel.: [phone]

Erforderlig personlig skyddsutrustning

Skyddsglasögon Andningsmask

Skyddshandskar Hörselskydd

WARNING

Använd alltid erforderlig personlig skyddsutrustning i enlighet med tillverkarens instruktioner och lokala/nationella standarder när du använder verktyget.

• Använd aldrig ett elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel.
• Läs säkerhetsdatabladet för arbetsytan.
• Använd verktyget med dammutsug. Passande dammutsug minskar antalet farliga dammpartiklar.
• Sträck dig inte. Ha hela tiden säkert fotfäste och god balans
• Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar på säkert avständ från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i verktyg med rörliga delar.
• Om dina händer/handleder domnar eller gör ont, sluta använda verktyget och uppsök läkare. Repetitiva arbetsställningar och rörelser samt överexponering för vibrationer kan orsaka skador på händer, handleder och armar.
• Använd inte elverktyg i explosiva miljöer där det förekommer brandfarliga vätskor, gaser eller dammpartiklar.
• Verktyget är inte elektriskt isolerat. Kontrollera om det finns några elledningar, gasrör eller liknande i närheten innan du börjar använda verktyget.

VAR FÖRSIKIG

• Undvik att verktyget startas av misstag.
• Ta bort skruvnyckeln innan du kopplar på lufttillförseln.
• Se till att arbetsområdet är rent och har tillräcklig belysning.
• Se till att arbetsstycket som ska slipas sitter fast ordentligt.
• Koppla alltid från lufttillförseln innan du byter slipmaterial.

Ytterligare säkerhetsföreskrifter

• Läs igenom alla instruktioner före användning av verktyget. Alla användare bör kunna använda verktyget och vara medvetna om säkerhetsföreskrifterna.
• Allt underhåll bör utföras av utbildad personal. För service, kontakta ett auktoriserat Mirka servicecenter!
• Använd alltid erforderlig säkerhetsutrustning (se under Varning).
• Användaren måste befinna sig i en säker position på ett stadigt underlag med ett fast grepp om slipmaskinen.
• Se till att arbetsstycket som ska slipas sitter fast ordentligt.
• Kontrollera verktyget, underlagsplattan, slangen och kopplingarna regelbundet med avseende på slitage.
• Tänk alltid på arbetssäkerheten – verktyget får aldrig bäras, förvaras eller lämnas utan uppsikt med lufttillförseln påkopplad.
• Dammuppsamlingspåsen bör tömmas eller bytas dagligen. Damm kan vara extremt brandfarligt. Tömning eller byte av påsen garanterar dessutom en optimal prestanda.
• Överskrid inte det rekommenderade maximala lufttrycket på 6,2 bar (90 psig).
• Se till att rörliga delar inte kommer i kontakt med kläder, slipsar, här, rengöringsdukar m.m.
• Håll händerna borta från den roterande underlagsplattan under användning.
• Om verktyget inte fungerar som det ska, upphör genast med användningen och lämna in det på service eller reparation.
• Koppla alltid från lufttillförseln innan du byter slipmaterial. Se till att du sätter fast och centrerar slipmaterialet på underlagsplattan ordentligt.

Läs och följ alla anvisningar

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan beställas via: Superintendent of Documents; Government Printing Office; Washington DC 20402, USA.
2) Safety Code for Portable Air Tools, ANSI B186.1, kan beställas via: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018, USA.
3) Nationella och lokala bestämmelser.

Korrekt användning av verktyget

Denna verktyget är avsedd för användning på alla slags material (till exempel metall, trä, sten, plast) med slipmaterial speciellt utformade för dessa ändamål. Använd inte verktyget för andra ändamål än angivet, utan att först kontakta tillverkaren eller tillverkarens auktoriserade leverantör. Använd inte underlagsplattor avsedda för lägre rotationshastighet än 3 200 varv/min (obelastat varvtal).

Arbetsstationer

Verktyget ska användas som handverktyg. Vi rekommenderar att du alltid står på ett stadigt underlag när du använder verktyget. Försäkra dig om att du står i en säker position på stabilt underlag med fast grepp om verktyget och med fötterna med bra grepp innan du startar verktyget (var också beredd på att verktyget kan generera en momentreaktion). Se avsnittet Bruksanvisning.

Börja använda verktyget

Använd luftmatning med smörjning som ger jämnt lufttryck på 6,2 bar (90 psig) när verktyget körs med handtaget helt intryckt. Vi rekommenderar att godkänd luftledning (max. 10 mm x 8 m) används. Vi rekommenderar att verktyget ansluts till luftmatning enligt figur 1.

Anslut verktyget endast till luftledning ansluten till luftsystem som har lättåtkomlig avstängningsventil. Luftmatningen ska ha smörjning. Vi rekommenderar att du använder luftfilter, regulator och smörjare (FRL) som visas på figur 1, eftersom verktyget då förses med ren luft med smörjning och korrekt tryck. Detaljerad information om sådan utrustning kan fås från din återförsäljare. Om sådan utrustning inte används bör verktyget smörjas manuellt.

Koppla bort luftledningen och fyll på två till tre droppar lämplig smörjolja för tryckluftsmotorer (till exempel Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32) i maskinens luftinlopp (slangens ände). Anslut verktyget till luftmatning och kör det på lågt varvtal i några sekunder så att oljan får cirkulera. Om verktyget används ofta bör det smörjas dagligen eller när det börjar rotera saktare eller förlorar kraft.

Vi rekommenderar att lufttrycket vid verktyget är 6,2 bar (90 psig) när verktyget körs. Verktyget kan köras med lägre men aldrig högre tryck än 6,2 bar (90 psig).

Bruksanvisning

1) Läs igenom alla anvisningar före användning av verktyget. Alla användare ska ha utbildats i användning av verktyget och vara medvetna om säkerhetsreglerna. Alla service- och reparationsarbeten måste utföras av utbildad personal.
2) Koppla bort verktyget från luftmatning. Välj ett lämpligt slipmaterial och fäst det på underlagsplattan. Försäkra dig om att slipmaterialet är centrerat på underlagsplattan.

3) Använd alltid erforderlig skyddsutrustning.

4) Placera alltid verktyget på arbetsstycket innan du startar det. Ta alltid bort verktyget från arbetsstycket innan du stänger av det. På så sätt förhindrar du att det uppstår djupa repor i arbetsstycket på grund av för hög hastighet på sliprondellen.

5) Koppla alltid bort luftmatningen från verktyget innan du monterar, justerar eller tar bort sliprondell eller underlagsplatta.

6) Stå alltid på ett stadigt underlag/i en säker ställning och var medveten om att det kan uppstå en momentreaktion vid start av verktyget.

7) Använd endast originalreservdelar.

8) Försäkra dig om att materialet som ska slipas sitter fast ordentligt och inte kan röra sig.

9) Kontrollera slangen och kopplingarna regelbundet med avseende på slitage. Lyft inte verktyget i slangen, och var försiktig så att du inte startar verktyget när du bär det med luftmatningen ansluten.

10) Överskrid inte rekommenderat max. lufttryck. Använd rekommenderad skyddsutrustning.

11) Verktyget är inte elektriskt isolerat. Använd det inte på platser där det finns elkablar, gasrör, vattenledningar eller liknande i närheten. Kontrollera arbetsområdet innan du startar verktyget.

12) Försäkra dig om att verktygets rörliga delar inte kommer i kontakt med kläder, slips, här, rengöringsdukar m.m. (om verktyget fastnar i något finns det risk för att du dras mot arbetsstycket och maskinens rörliga delar, vilket kan vara mycket farligt).

13) Håll händerna borta från den roterande underlagsplattan under användning.

14) Om verktyget inte fungerar korrekt slutar du omedelbart att använda det och lämnar in det på service eller reparation.

15) Om du ska köra verktyget på obelastat varvtal måste du först vidta säkerhetsåtgärder för att förhindra att personer eller föremål skadas om sliprondellen eller underlagsplattan skulle lossna.

Figur 1

Tekniska data

Mirka® AP 300NV
Rekommenderat luftrör Storlek - minimum 10 mm 3/8 in
Rekommenderad maxlängd på luftröret	8 meters 25 feet
Lufttryck - Maximalt arbetstryck	6.2 bar 90 psig
Lufttryck - Minsta rekommenderade tryck	NA

Produktinformation/specifikationer: AP 300NV (3200 varv/min)

Oscillering Storlek på underlags-plattamm	Modellnummer	Nettoviktkg	Höjdmm	Längdmm	Effekt (hk) Luftförbrukningl/min	*Ljud-nivådBA	*Vibrationsnivåm/s2	*AvvikelseKm/s2
-	77(3 tum)	AP 300NV 0,66	113,0 172,5 298	(0,40) 626	76,0 1,34 0,63
Bullertestet har utförts i enlighet med EN ISO 15744:2008 – Handhällna icke-elektriskt drivna maskiner – Bullermätmetod – Teknisk metod (grad 2) och EN ISO 11203:2009 – Akustik – Buller från maskiner och utrustning – Mätning av ljudtrycksnivå vid operatörsplats.Vibrationstestet har utförts i enlighet med ISO 28927-3 – Handhällna motordrivna maskiner – Provningsmetod för vibrationsemission – del 3: polermaskiner, putsmaskiner med cirkulär rörelse samt putsmaskiner med oscillerande och roterande-oscillerande rörelse.

Vi förbehåller oss rätten att utföra ändringar i specifikationerna utan föregående meddelande.

*Värden som anges i tabellen har uppmätts vid laboratorietester i enlighet med angivna koder och standarder och bör inte användas för riskbedömning. Värden som uppmätts på arbetsplats kan överstiga angivna värdena ovan. Faktiska exponeringsvärden och skaderisker som användaren utsätts för är unika och varierar beroende på omgivande miljö, hur personen arbetar, materialet som bearbetas och utformningen av arbetsplatsen, liksom på exponeringstiden och användarens fysiska tillstånd. Mirka Ltd. kan inte hållas ansvarigt för konsekvenser av att angivna värden används i stället för faktiska exponeringsvärden vid individuell riskbedömning.

Ytterligare information om arbetshälsa och arbetssäkerhet finns på följande webbplatser:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

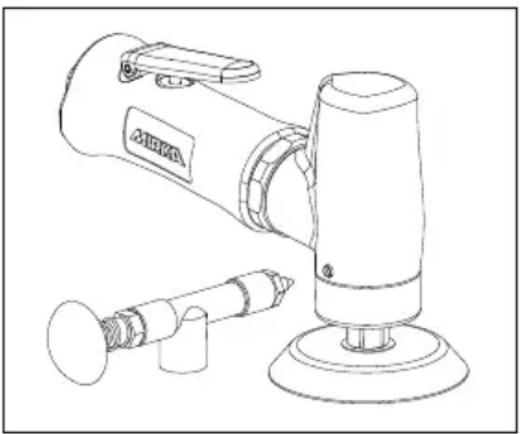

Smörjinstruktioner:

Håll verktyget i horisontellt läge så att smörjmedlet stannar på rätt ställe. Applicera växelfett (molybdendisulfid) med lämplig fettspruta genom smörjnippeln (3) (två till tre tryck på fettsprutan räcker för 24 timmars användning).

Symptom Möjlig orsak	Lösning
Kraftlös och/eller låg hastighet.	Otilräckligt lufttryck. Kontrollera lufttrycket vid luftintaget när verktyget körs med obelastat varvtal. Lufttrycket ska vara 6,2 bar (90 psig/620 kPa).
	Igensatt ljuddämpare. Orenheter och blockeringar kan avlägsnas från ljuddämparen med lämpligt rengöringsmedel (spola rengöringsmedlet i motsatt riktning mot luftflödet). Byt ljuddämparen om du inte lyckas rengöra den. Byt ljuddämparens insats.
	Igensatt inloppsfilter. Rengör inloppsfiltret med lämpligt rengöringsmedel. Byt inloppsfiltret om det inte kan rengöras.
	En eller flera lameller är slitna/skadade. Installera en komplett uppsättning nya lameller (alla lameller måste bytas ut för att maskinen ska fungera korrekt). Stryk olja för tryckluftsverktyg på alla lameller.
	Internt luftläckage i motorhöljet visar sig som onormalt hög luftförbrukning och onormalt lågt varvtal.	Kontrollera att motorn är korrekt inriktad och att skyddet sitter fast. Kontrollera om O-ringen i den främre ändbrickan är skadad. Avlägsna motorn och installera den igen.
	Slitna motordelar Lämna in motorn på renovering. Kontakta auktoriserat Mirka-servicecenter.
	Slitna eller skadade kugghjul/lager. Byt ut slitna eller skadade kugghjul och/eller lager.
Luftläckage genom luftregulator och/eller ventilspindel.	Smutsig, trasig eller böjd ventilfjäder, ventil eller O-ring.	Demontera, kontrollera och byt ut slitna eller skadade delar.
Vibrationer/ojämn drift.	Felaktig underlagsplatta. Använd underlagsplatta med storlek och vikt avsedd för maskinen.
	Tillägg av mellanläggsplatta eller annat material.	Använd endast slipmaterial och/eller mellanläggsplattor som är avsedda för maskinen. Allt som fästs på verktygets underlagsplatta måste vara speciellt konstruerat för att användas med underlagsplattan och verktyget.
	Otilräcklig smörjning eller ansamling av skräp.	Demontera verktyget och rengör med lämpligt rengöringsmedel. Montera verktyget.
	Slitna eller skadade bakre eller främre motorlager.	Byt ut de slitna eller skadade lagren.
