NÁVOD K OBSLUZE RP2 300NV Mirka

Prohlášení o shoděSpolečnost KWH Mirka Ltd.66850 Jeppo, Finskoprohlašuje na vlastní odpovědnost, že výrobky Rotační leštička 77 mm (3 palce) 3 000 ot./min (konkrétní model viz tabulka „Technické údaje/konfigurace výrobku“), kterých se prohlášení týká, jsou ve shodě s následujícími normami nebo jinými normativními dokumenty: EN ISO 15744:2008. Ustanovení 89/392/EHS a novelizovaných směrnic 91/368/EHS a 93/44/EHS 93/68/EHS a slučující směrnice2006/42/ES
Jeppo 30. 3. 2015MIRKADatum a místo vydání Společnost Stefan Sjöberg, výkonný viceprezident
Návod k obsluzeObsahuje – Přečtěte si a dodržujte pokyny, Správné používání nářadí, Pracoviště, Uvedení nářadí do provozu, Návod k obsluze, Tabulky technických údajů/konfigurací výrobku, Stránka dílů, Seznam dílů, Sady náhradních dílů, Průvodce odstraňováním závad		DůležitéTyto pokyny si přečtěte před instalací, uvedením do provozu a prováděním údržby nebo oprav tohoto nářadí. Pokyny uschovejte na bezpečném a přístupném místě.
Výrobce/dodavatelSpolečnost KWH Mirka Ltd.66850 Jeppo, FinskoTel.: + 358 20 760 2111Fax: [phone]		Vyžadované osobní ochranné prostředkyOchranné brýle RespirátoryOchranné rukavice Ochrana sluchu
Doporučená světlosthadice – minimální10 mm 3/8 palce	Doporučená maximální délka hadice8 metrů 25 stop		Tlak vzduchuMaximální pracovní tlak 6,2 baru 90 psigDoporučený minimální není není

Přečtěte si a dodržujte pokyny

1) Bezpečnost a ochrana zdraví při práci, část 1910, OSHA 2206, k dispozici: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Bezpečnostní předpisy pro pneumatické nářadí, ANSI B186.1, k dispozici: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Národní a místní předpisy

Správné používání nářadí

Leštička je určena pro leštění všech typů materiálů (např. kovů, dřeva, kamene, plastů aj.) abrazivními kotouči určenými pro tyto účely. Bez předchozí konzultace s výrobcem nebo autorizovaným dodavatelem výrobce leštičku nepoužívejte k jiným než specifikovaným účelům. Nepoužívejte podložky pro brusný kotouč, které jsou určeny pro otáčky naprázdno nižší než 3 000 ot./min.

Pracoviště

Nářadí je určeno pro ruční používání. Při práci s nářadím je doporučeno stát na pevném povrchu. Nářadí lze použít v jakékoli poloze. Před takovým použitím musí obsluha zaujmout bezpečnou polohu, musí se pevně držet nebo stát a vzít v úvahu, že leštička může vyvinout reakční moment. Viz část „Návod k obsluze”.

Uvedení nářadí do provozu

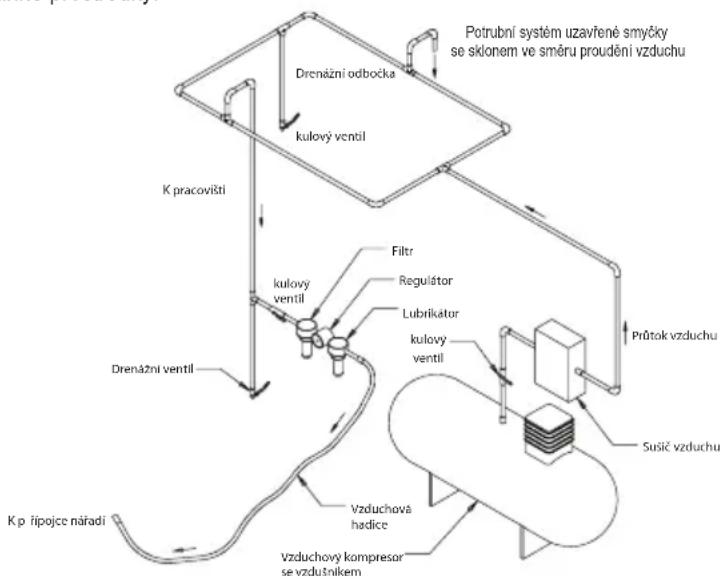

Použijte čistý stlačený vzduch s přídavkem maziva a pracovním tlakem (měřeno u přípojky nářadí) 6,2 baru (90 psig) s nářadím v chodu a spouští zcela stisknutou. Doporučujeme použít schválenou vzduchovou hadici o světlosti 10 mm (3/8 palce) a maximální délce 8 m (25 stop). Doporučený způsob připojení nářadí je uveden na obrázku 1.

Nepřipojujte nářadí k rozvodu stlačeného vzduchu bez snadno dosažitelného a funkčního uzavíracího ventilu. Stlačený vzduch by měl obsahovat mazivo. Důrazně doporučujeme používat vzduchový filtr, regulátor a lubrikátor (FRL), viz obr. 1, které nářadí zajišťují dodávku čistého mazaného vzduchu pod správným tlakem. Informace o tomto vybavení získáte u svého dodavatele. Pokud takové vybavení nepoužíváte, je třeba nářadí promazávat ručně

Při ručním mazání odpojte hadici přívodu vzduchu a do vstupní přípojky hadice kápněte 2 až 3 kapky vhodného oleje pro mazání pneumatických motorů, například Fuji Kosan FK-20, Mobil ALMO 525 nebo Shell TORCULA® 32. Přípojte nářadí zpět k přívodu vzduchu a nechejte je několik sekund pomalu běžet, aby se olej rozptýlil. Pokud nářadí používáte často, promazávejte je každý den nebo pokaždé, když začnou klesat otáčky nebo výkon. Doporučený tlak vzduchu na přípojce nářadí je 6,2 baru (90 psig) při běžícím nářadí. Nářadí lze používat i při nižším tlaku vzduchu, ale nikdy ne při tlaku vyšším než 6,2 baru (90 psig).

Návod k obsluze

1) Pred použitím nářadí si přečtěte všechny pokyny. Všichni uživatelé musí být kompletně proškolení o způsobu používání nářadí a musí dodržovat bezpečnostní pravidla. Jakékoli servisní práce nebo údržbu smí provádět pouze kvalifikovaný personál.
2) Zkontrolujte, zda je nářadí odpojeno od přívodu vzduchu. Vyberte vhodný brusný kotouč a připevněte jej na podložku. Postupujte pozorně a kotouč vystředťe.
3) Při práci s nářadím vždy používejte vhodné osobní ochranné prostředky.

4) Při broušení nejprve položte brusný kotouč na obrobek a poté nářadí zapněte. Před vypnutím vždy nejprve zvedněte brusný kotouč z obrobku. Zabráníte tím vytvoření prohlubně na obrobku způsobené nadměrnou rychlostí brusného kotouče.

5) Před nasazováním, seřizováním nebo snímáním brusného kotouče nebo podložky vždy nejprve odpojte přívod vzduchu k leštičce.

6) Vždy zaujměte stabilní postoj nebo polohu a vezměte v úvahu kroutící moment, který nářadí vyvíjí.

7) Používejte pouze správné náhradní díly.

8) Vždy zkontrolujte, zda je broušený materiál pevně uchycen tak, aby se nemohl pohybovat.

9) Pravidelně kontrolujte opotřebení hadice a přípojky. Nepřenášejte nářadí za hadici a pokud nářadí přenášite s připojenou hadicí, dbejte, aby nedošlo k jeho náhodnému spuštění.

10) Nepřekračujte doporučený maximální tlak vzduchu. Používejte doporučené bezpečnostní vybavení.

11) Nářadí není elektricky izolováno. Nepoužívejte je na místech, kde by mohlo dojít ke kontaktu s povrchem pod napětím, plynovým potrubím, vodovodním potrubím apod. Před zahájením broušení místo práce zkontrolujte.

12) Dávejte pozor, aby se do pohyblivých částí nářadí nezapletly části oblečení, tkaničky, vlasy, hadry na čištění apod. Zapletení může způsobit velmi nebezpečné přitažení těla směrem k obrobku a součástem nářadí v pohybu.

13) Při práci udržujte ruce v bezpečné vzdálenosti od brusného kotouče.

14) V případě závady přestaňte nářadí používat a zajistěte provedení opravy nebo údržby.

15) Nenechávejte nářadí volně běžet bez zajištění ochrany osob nebo předmětů pro případ odlétnutí částice nebo kotouče.

Technické údaje/konfigurace výrobku: Rotační leštička 3 000 ot./min

Typ s odsá-váním	Rozměr podlož-ky mm (palců)	Číslo modelu	Čistá hmotnost výrobku kg (liber)	Výška mm (palce)	Délka mm (palců)	*Úro-veň hluku dBA	Výkon (k)	Spotřeba vzduchu l/min (scfm)	*Úroveň vibrací m/s2	*Nejistota K m/s2
Bez odsávání	77 (3)	RP2-300NV	0,96 (2,1)	113,6 (4,47)	245,9 (9,68)	85	209 (0,28)	481 (17)	1,2	0,6

Specifikace výrobku se mohou změnit bez předchozího upozornění.

*Hodnoty uvedené v tabulce byly naměřeny při laboratorních testech prováděných v souladu s uvedenými předpisy a normami a nejsou vhodné pro vyhodnocování rizik. Hodnoty naměřené na individuálních pracovištích mohou být vyšší než deklarované hodnoty. Skutečné expoziční hodnoty a stupeň škodlivosti nebo ohrožení pracovníka závisí na konkrétní situaci a na okolním prostředí, individuálním způsobu práce, obráběném materiálu, architektonickém řešení pracoviště, době expozice a na fyzické kondici pracovníka. Společnost KWH Mirka, Ltd. nenese žádnou odpovědnost za jakékoli škody vzniklé následkem použití deklarovaných hodnot pro účely individuálního vyhodnocení rizika namísto skutečných expozičních hodnot.

Další informace o bezpečnosti a ochraně zdraví při práci naleznete na těchto webových stránkách:

https://osha.europa.eu/en (Evropa)

http://www.osha.gov (USA)

Průvodce odstraňováním závad

Příznak Možná příčina Řešení
Nízký výkon anebo nízké volnoběžné otáčky.	Nedostatečný tlak vzduchu. Zkontrolujte tlak	vzduchu při otáčkách naprázdno v místě přípojky hadice na leštičce. Tlak musí mít hodnotu 6,2 baru (90 psig/620 kPa).
	Ucpaný tlumič. Demontáž tlumiče viz část „Rozebrání skříně“.Tlumič je možné propláchnout vhodným čistic prostředkem a odstranit tak veškeré nečistoty. Pokud tlumič není možné řádně vyčistit, vyměňte jej. Vyměňte vložku tlumiče (viz část „Montáž skříně“).
	Zanesené vstupní sítko. Vyčistěte vstupní sítko vhodným čisticím prostřed-kem. Pokud sítko nelze vyčistit, vyměňte jej.
	Jedna nebo několik opotřebovaných nebo poškozených lopatek.	Namontujte kompletní sadu nových lopatek (pro zajištění správné funkce je nutné vyměnit všechny lopatky). Všechny lopatky potřete kvalitním olejem pro pneumatické nářadí. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	Vnitřní netěsnost skřině motoru – proje-vuje se zvýšenou spotřebou vzduchu a nižšími než obvyklými otáčkami.	Zkontrolujte správné sestavení motoru a pojistného kroužku. Zkontrolujte, zda není poškozen pojistný kroužek nebo jeho drážka. Vyjměte sestavu motoru a namontujte ji zpět. Viz část „Rozebrání motoru“ a „Montáž motoru“.
	Opotrebené součásti motoru. Zajistěte celkovou opravu motoru. Obraťte se na autorizované servisní středisko společnosti Mirka.
	Opotrebovaná nebo poškozená ložiska vřetena.	Opotrebovaná nebo poškozená ložiska vyměňte. Viz „Rozebrání vyvažovacího hřídele a vřetena“ a „Ložiska vřetena, AirSHIELDTM a sestava vyva-žovacího hřídele“.
Netěsnost ovladače otáček anebo dříku ventilu.	Znečištěná, zlomená nebo ohnutá pružina ventilu, ventil nebo sedlo ventilu.	Rozeberte, zkontrolujte a vyměňte opotřebované nebo poškozené díly. Viz kroky 14 a 15 v části „Ro-zebrání skříně“ a krok 13 v části „Montáž skříně“.
Vibrace/hrubý chod.	Nesprávná podložka. Používejte pouze podložky určené pro vaše nářadí.
	Přídavná podložka nebo jiný materiál. Používejte pouze brusné kotouče a podložky urče-né pro nářadí. Na podložku leštičky nepřipevňujte žádné předměty, které nejsou výslovně určeny k použití s podložkou nebo leštičkou.
	Nevhodné mazání nebo nahromadění částic cizích materiálů.	Rozeberte leštičku a vyčistěte ji vhodným čisticím prostředkem. Sestavte leštičku. (Viz „Servisní příručka“.)
	Opotrebované nebo poškozené přední nebo zadní ložisko motoru.	Opotrebovaná nebo poškozená ložiska vyměňte. Viz část „Rozebrání motoru“ a „Montáž motoru“.

Poznámka: Všechny kapitoly uvedené v části „Řešení“ naleznete na konci příručky v části „Servisní pokyny“
