NAUDOJIMO INSTRUKCIJA RP2 300NV Mirka

It Naudojimo instrukcijos.... 68-71

lv Lietošanas instrukcija.... 72-75

Atitikties deklaracija„KWH Mirka Ltd.“66850 Jeppo, Suomijapatvirtina mūsų atsakomybę, kad 77 mm (3 col.) 3 000 sūk./min. sukamasis poliruoklis (konkretų modelį žr. lentelėje „Gaminio konfigūracija / specifikacijos“), su kuriuo susijusi ši deklaracija, atitinka nurodytą (-us) standartą (-us) arba kitą (-us) norminį (-ius) dokumentą (-us) EN ISO 15744:2008. Atitinka nuostatas, išdėstytas 89/392/EEB, ir pastarojo dokumento pataisas, pateiktas direktyvose 91/368/EEB, 93/44/EEB ir 93/68/EEB bei konsoliduotoje direktyvoje 2006/42/EB.
Jeppo, 2015-03-30Leidimo vieta ir data	MIRKAĮmonė		Stefan Sjöberg, generalinis direktorius
Operatoriaus instrukcijosJas sudaro šios dalys: „Perskaitykite ir laikykitės“, „Tinkamas įrankio naudojimas“, „Darbo vietos“, „Įrankio paruošimas nau-doti“, „Valdymo instrukcijos“, lentelės „Gaminio konfigūracija / specifikacijos“, „Dalių puslapis“, „Dalių sąrašas“, „Atsarginių poliruoklio dalių rinkiniai“, „Trikčių šalinimo vadovas“.		Svarbi informacijaPrieš montuodami, valdydami, prižiūrėdami ar remontuodami šį įrankį, atidžiai perskaitykite šias instrukcijas. Laikykite šias instrukcijas saugioje pasiekiamoje vietoje.
Gamintojas / tiekėjas„KWH Mirka Ltd.“66850 Jeppo, SuomijaTel. + 358 20 760 2111Faks. + 358 20 760 2290		Reikalinga asmens saugos įrangaApsauginiai akiniai Kvėpavimo kaukėsApsauginės pirštīnės Ausų apsaugos priemonės
Rekomenduojamas oro tiekimo linijos skersmuo – mažiausiai10 mm 3/8 col.	Rekomenduojamas di-džiausias žarnos ilgis8 metrai 25 pėdos		Oro slėgisMaksimalus darbinis slėgis 6,2 bar90 psigRekomenduojamas minimalus slėgis netaikoma netaikoma

Būtina perskaityti ir laikytis

1) Bendrieji pramonės saugos ir sveikatos reglamentai, dalis – 1910, OSHA 2206. Kur galima gauti: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Nešiojamuju pneumatinių įrankių saugos kodeksas, ANSI B186.1. Kur galima gauti: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Šalies ir vietiniai reglamentai.

Tinkamas įrankio naudojimas

Šis poliruoklis skirtas įvairių tipų medžiagoms, t. y. metalams, medienai, akmeniui, plastikams ir kt., naudojant pritaikytą abrazyvą. Nenaudokite šio poliruoklio nenurodytu tikslu prieš tai nepasitarę su gamintoju arba įgaliotuoju gamintojo tiekėju. Nenaudokite šlifavimo padų, kurių darbinis greitis mažesnis kaip 3 000 sūk./min. laisvaja eiga.

Darbo vietos

Jrankis skirtas naudoti laikant rankose. Rekomenduojama naudojant jrankj visada stovėti ant tvirtų grindų. Jį galima naudoti bet kokioje padėtyje, bet prieš tai operatorius turi taip atsistoti, kad tvirtai laikytų jrankį rankomis ir gerai remtųsi kojomis. Būtina nepamiršti, kad poliruoklis dėl sukimo momento reakcijos gali išsprūsti iš rankų. Žr. skyreli „Valdymo instrukcijos“.

Irankio paruošimas naudoti

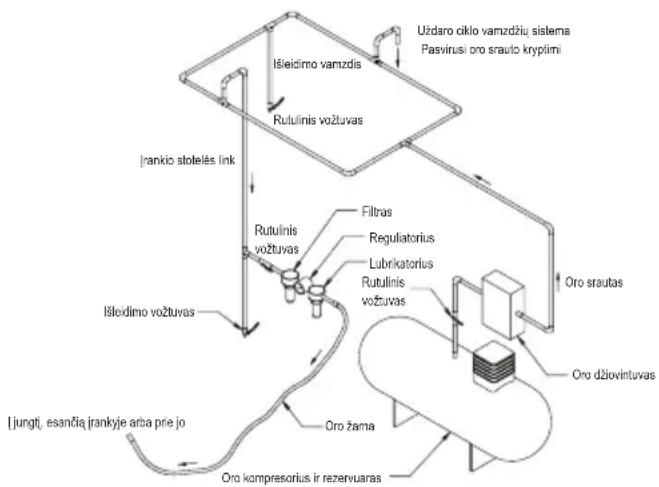

Naudokite švarią suteptą oro tiekimo sistemą, kuri užtikrintų įrankyje išmatuojamą 6,2 bar (90 psig) oro slėgį, kai įrankis veikia svirtelei esant visiškai nuspaustai. Rekomenduojama naudoti patvirtintą 10 mm (3/8 col.) skersmens ir daugiausia 8 m (25 pėd.) ilgio oro liniją. Rekomenduojama įrankį prijungti prie oro tiekimo sistemos, kaip pavaizduota 1 pav.

Nejunkite įrankio prie oro linijos sistemos nejrengę lengvai pasiekiamo ir valdomo oro užtvarinio vožtuvo. Oro tiekimo sistemą būtina sutepti. Primygtinai rekomenduojama naudoti oro filtrą, reguliatorių ir teptuvą (FRL), kaip pavaizduota 1 pav. Tai leis tiekti į įrankį švarų, tinkamo slėgio orą, kurio sudėtyje yra tepalo. Tokios įrangos detalių galima gauti iš tiekėjo. Jei tokia įranga nenaudojama, įrankį reikėtų sutepti patiems.

Tepant įrankį patiems, reikia atjungti oro liniją ir į įrenginio žarnos galą (jsiurbimo angą) įlašinti 2 ar 3 lašus tinkamos pneumatinio variklio tepimo alyvos, pavyzdžiui, „Fuji Kosan FK-20“, „Mobil ALMO 525“ arba „Shell TORCULA® 32“. Vėl prijunkite įrankį prie oro tiekimo sistemos ir leiskite jam kelias sekundes padirbti lėta eiga, kad oras išskirstytų alyvą. Jeigu įrankis naudojamas dažnai, tepkite jį kasdien arba tada, kai įrankis ima lėtėti arba netekti galios.

Rekomenduojamas oro slégis veikiančiame įrankyje – 6,2 bar (90 psig). Įrankis gali veikti ir esant mažesniam slégiui, bet slégis negali viršyti 6,2 bar (90 psig).

Valdymo instrukcijos

1) Prieš naudodami šj įrankį perskaitykite visas instrukcijas. Visi operatoriai turi būti gerai išmokyti naudoti įrankį ir būti susipažinę su šiomis saugos instrukcijomis. Visus techninės priežiūros ir remonto darbus turi atlikti paruošti darbuotojai.
2) Ísitikinkite, kad įrankis atjungtas nuo oro tiekimo sistemos. Pasirinkite tinkamą abrazyvą ir pritvirtinkite jį prie šlifavimo pado. Pasirūpinkite, kad abrazyvas būtų šlifavimo pado viduryje.
3) Dirbdami šiuo įrankiu, visada naudokite tinkamą saugos įrangą.
4) Kai norite šlifuoti, visada iš pradžių priglauskite įrankį prie darbinio paviršiaus, tada jį įjunkite. Prieš išjungdami, visada iš pradžių patraukite įrankį nuo darbinio paviršiaus. Taip neišskaptuosite darbinio paviršiaus del per didelio abrazyvo greičio.
5) Prieš tvirtindami, reguliuodami ar nuimdami abrazyvą arba šlifavimo padą, visada atjunkite poliruoklio oro tiekimo sistemą.
6) Visada tvirtai atsistokite ir žinokite, kad galima poliruoklio reakcija dėl sukimo momento.
7) Naudokite tik tinkamas atsargines dalis.
8) Visada įsitikinkite, kad paviršius, kurį ruošiatės šlifuoti, yra gerai pritvirtintas ir nejudės.
9) Reguliariai tikrinkite, ar nenusidėvėjo žarna ir tvirtinimo detalės. Neneškite įrankio paėmę už žarnos. Visada saugokitės, kad nešdami įrankį su prijungta oro tiekimo sistema netyčia jo nej-jungtumėte.
10) Neviršykite maksimalaus rekomenduojamo oro slėgio. Naudokite rekomenduojamą saugos įrangą.
11) Irankis néra izoliuotas nuo elektros srovės. Nenaudokite ten, kur yra tikimybė paliesti laidus, kuriais teka srovė, dujų, vandens vamzdžius ir pan. Prieš dirbdami, patikrinkite darbo plotą.
12) Saugokitės, kad rūbai, raišteliai, plaukai, valymo skudurai ir pan. nejsipainiotų į judančias įrankio dalis. Priešingu atveju būsite patraukti link darbo vietos ir judančių mašinos dalių, kurios gali būti labai pavojingos.
13) Dirbdami laikykite rankas atokiai nuo besisukančio pado.
14) Jei įrankis sugenda, nedelsdami nustokite naudoti ir pasirūpinkite technine priežiū-ra bei remontu.
15) Neleiskite įrankiui veikti laisvaja eiga, nepasirūpinę asmenų arba objektų apsauga nukritus abrazyvui arba padui.

Gaminio konfigūracija / specifikacijos: 3 000 sūk./min. sukamasis poliruoklis

Vakuuminio tipo	Pado dydis, mm (col.)	Modelio numeris	Gaminio grynasis svorls kg (svarais)	Aukštis mm (col.)	Ilgis mm (col.)	*Triukš- mingu- mo lygls dBA	Galia vatais (AG)	Oro sąnaudos l/ min. (scfm)	*Vibraci- jos lygls m/s2	*Neapibrėžtis K m/s2
Nevakuuminis	77 (3)	RP2-300NV	0,96 (2,1)	113,6 (4,47)	245,9 (9,68)	85	209 (0,28)	481 (17)	1,2	0,6

Specifikacijos gali būti pakeistos be išankstinio įspėjimo.

*Lentelėje pateiktos vertės yra pagrįstos laboratoriniais bandymais, atliktais pagal nurodytas taisykles ir standartus. Rizikai įvertinti jų nepakanka. Tam tikroje darbo vietoje išmatuotos vertės gali būti didesnės už deklaruotasias. Tikrosios poveikio vertės ir asmens patiriamo pavjoaus ar žalos dydis kiekvienoje situacijoje yra vis kitoks ir priklauso nuo darbo aplinkos, asmens darbo metodikos, apdorojamos medžiagos, darbo vietos įrengimo, taip pat nuo poveikio trukmės ir dirbančiojo fizinės būklės. „KWH Mirka, Ltd.“ negali būti laikoma atsakinga už pasekmes, jeigu atliekant individualų rizikos vertinimą yra vadovaujamasi deklaruotosiomis, o ne faktinėmis poveikio vertėmis.

Daugiau informacijos apie profesinę sveikatą bei saugą galima rasti šiose interneto svetainėse:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (JAV).

Trikčių šalinimo vadovas

Triktis Galima priež	astis Sprendimas
Maža galia ir (arba) mažas laisvosios eigos greitis	Nepakankamas oro slėgis Patikrinkite oro linijos slėgį poliruoklio jleidimo angoje, įrankiui veikiant laisvaja eiga. Jis turi būti 6,2 bar (90 psig / 620 kPa).
	Užsikimšęs slopintuvas (-ai) Kaip nuimti slopintuvą, žr. skyriuje „Korpuso išardymas“. Slopintuvą galima praplauti švariu, tinka valymo tirpalu, kol bus pašalinti visi teršalai ir įstrigę objektai. Jei nepavyksta tinkamai išvalyti slopintuvo, pakeiskite jį. Pakeiskite slopintuvo įdėklą skyrių „Korpuso surinkimas“).
	Užsikimšęs įleidimo angos sietas. Nuvalykite oro įleidimo angos sietą švariu, tinkamu valymo tirpalu. Jei sietas nenusivalo, pakeiskite jį.
	Susidėvėjusi arba sulūžusi viena ar daugiau mentelių.	Sumontuokite visą naujų mentelių komplektą (kad tinkamai veiktų, reikia pakeisti visas menteles). Patepkite visas menteles kokybiška pneumatinių įrankių alyva. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Oro nuotėkj variklio korpuso viduje rodo didesnės nei įprasta oro sąnaudos ir mažesnis nei įprasta greitis.	Patikrinkite, ar variklis tinkamai išlygiuotas ir užfiksuotas fiksavimo žiedas. Patikrinkite, ar nepažeistas O raidės formos žiedas, esantis fiksavimo žiedo griovelyje. Nuimkite variklio bloką ir vėl uždėkite. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Susidėvėjusios variklio dalys Atlikite kapitalinį variklio remonta. Kreipkitės įigaliotaji „Mirka“ techninės priežiūros centra.
	Susidėvėję ar sulūžę suklio guoliai Pakeiskite susidėvėjusius ar sulūžusius guolius. Žr. skyrius „Balansavimo veleno ir suklio išardymas“ ir „Suklio guolių, „AirSHIELDTM“ ir balansavimo veleno surinkimas“.
Per greičio valdiklj ir (arba) vožtuvo strypą prateka oras.	Nešvari, sulūžusi ar sulenkta vožtuvo spyruoklė, vožtuvas ar vožtuvo lizdas	Išardykite, patikrinkite ir pakeiskite susidėvėju-sias ar pažeistas dalis. Žr. skyriaus „Korpuso išardymas“ 14 ir 15 veiksmus ir skyriaus „Korpuso surinkimas“ 13 veiksmą.
Vibracija / netolygus veikimas	Netinkamas padas. Naudokite tik įrenginiui skirto dydžio ir svorio padus.
	Sąlyčio pada ar kitos medžiagos įtrau-kimas.	Naudokite tik mašinai skirtą abrazyvą ir (arba) sąsają. Prie poliruoklio pado paviršiaus netvirtinkite jokio elemento, jei šis nepritaikytas naudoti su padu ir poliruokliu.
	Įrankis netinkamai suteptas arba yra susikaupusių pašalinių medžiagų.	Išardykite poliruoklj ir nuvalykite tinkamu valymo tirpalu. Surinkite poliruoklj. (Žr. „Techninės priežiū-ros vadovas“.)
	Susidėvėjęs (-ę) arba sulūžęs (-ę) galinis (-iai) arba priekinis (-iai) variklio guolis (-iai).	Pakeiskite susidėvėjusius ar sulūžusius guolius. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.

Pastaba: visi skyriuje „Sprendimas“ nurodyti skyreliai yra vadovo gale „Techninės priežiūros instrukcijose“
