GEBRUIKSAANWIJZING RP2 300NV Mirka

nl Gebruiksaanwijzing.... 76-79

no Bruksanvisning.... 80-83

Verklaring van eenvormigheid

KWH Mirka Ltd.

66850 Jeppo, Finland

verklaren op eigen verantwoording dat de producten 77 mm (3 in.) 3,000 rpm Twee-handige Roterende Polijstmachine (Zie "Product Configuratie/Specificatie" Tabel voor het betreffende model) waar deze verklaring betrekking op heeft, conform de volgende normen en andere gedocumenteerde standaarden zijn: EN ISO 15744:2008. Volgens de voorzieningen van 89/392/EEG zoals aangevuld door de richtlijnen 91/368/EEG en 93/44/EEG 93/68/EEG en consoliderende richtlijn 2006/42/EG

Jeppo 30.03.2015

Plaats en datum van uitgifte

MIRKA

Bedrijf

Stefan Sjöberg, CEO

Gebruiksaanwijzing

Bevat: Onderdelen pagina, Onderdelenlijst, Reserve schuurpapierpakketten, Lees de voorwaarden en accepteer, Bedieningsinstructies, Productsamenstelling/specificaties tabellen, Gids voor probleemoplossing.

Belangrijk

Lees deze instructies aandachtig door alvorens dit gereedschap te installeren, bedienen, onderhoud of reparaties uit te voeren. Bewaar deze instructies op een veilige, toegankelijke plaats.

C€

Fabrikant/Leverancier

KWH Mirka Ltd.

66850 Jeppo, Finland

Tel: [phone]

Fax: [phone]

Het vereiste veiligheidsmateriaal voor het personeel

Veiligheidsbril

Mondmasker (tegen fijnstof)

Werkhandschoenen

Gehoorbescherming

Aanbevolen maat van persluchtleiding - Minimaal

10 mm 3/8 in

Aanbevolen slanglengte-Maximaal

8 meter 25 feet

Luchtdruck

Maximale druk bij het Werken 6.2 bar 90psig Aangeradne Minimum NA NA

Lees en volg deze instructies

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, verkrijgbaar bij: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 verkrijgbaar bij: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018:
3) Nationale en lokale wet- en regelgeving.

Correct gebruik van het gereedschap

Deze polijstmachine schuurt alle soorten materialen, zoals metaal, hout, steen, plastic, enz., gebruik alleen schuurpapier dat ontworpen is voor dat doel. Gebruik de polijstmachine niet voor een ander doeleinde zonder eerst de fabrikant of een goedgekeurde verdeler te raadplegen. Gebruik geen reserveschuurschijven met een onbelast toerental van minder dan 3.000 rpm.

Werkstations

Het gereedschap dient handbediend te worden. Het wordt aangeraden het gereedschap enkel te gebruiken wanneer men op een stevige ondergrond staat. Het kan in elke positie gebruikt worden, zolang de gebruikers zich ervan vergewissen dat zij op een veilige plaats staan, het werktuig stevig vasthouden en in een stabiele houding staan. Gebruikers moeten bedacht zijn op een tegendraaimoment van de polijstmachine. Zie het gedeelte "Instructies voor de bediening".

Het gereedschap in gebruik nemen

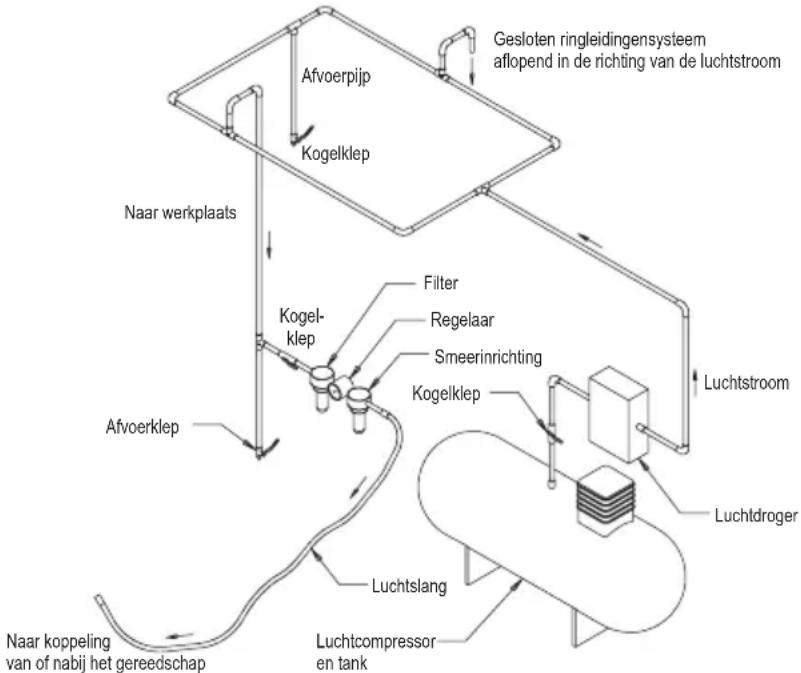

Gebruik een schoon en gesmeerd luchtaanvoersysteem dat zorgt voor een gelijkmatige luchtdruk van 6,2 bar/90 PSI bar in het werktuig wanneer de hendel volledig ingedrukt wordt. Aanbevolen wordt een goedgekeurde luchtbuis te gebruiken met een diameter van 10 mm (3/8 in.) en een maximale lengte van 8 m (25 ft). Geadviseerd wordt het luchttoevoersysteem aan te sluiten op het werktuig zoals in Figuur 1.

Sluit het gereedschap niet aan op een luchttoevoersysteem dat niet is voorzien van een eenvoudig te bereiken en bedienen afsluitklep voor de perslucht. Het wordt sterk aanbevolen een FRL te gebruiken. Een FRL is een combinatie van filter, drukregelaar en vernevelaar, die ervoor zorgt dat het apparaat schone, gesmeerde lucht krijgt met de juiste druk, zoals getoond in Figuur 1. Uw leverancier kan u meer gegevens verstrekken over dergelijk gereedschap. Als een dergelijk gereedschap niet wordt gebruikt, dient het apparaat manueel gesmeerd te worden.

Om het apparaat handmatig te smeren, ontkoppelt u de luchtbuis en doet u 2 of 3 druppels geschikte smeerolie voor pneumatische motoren – vb. Fuji Kosan FK-20, Mobil ALMO 525 en Shell TORCULA® 32 - in de slangaansluiting van de machine (inlaat). Sluit de luchtaanvoer weer aan en laat gedurende enkele seconden het apparaat traag werken zodat de lucht de olie doet circuleren. Als het apparaat vaak gebruikt wordt, smeer het dan dagelijks of wanneer het trager begint te draaien of kracht verliest. Het wordt aangeraden een luchtdruk van 6,2 bar/90 PSI aan te houden in het apparaat tijdens de werking. Het apparaat werkt ook bij een lagere druk, maar mag nooit bij een druk hoger dan 6,2 bar/90 PSI gebruikt worden.

Instructies voor de bediening

1) Lees alle instructies voor gebruik. Alle gebruikers moeten zeer goed geïnformeerd zijn over het gebruik en moeten zich bewust zijn van de veiligheidsvoorschriften. Onderhoud en reparaties moeten altijd uitgevoerd worden door opgeleid personeel.
2) Zorg ervoor dat de luchttoevoer naar het apparaat is afgesloten. Kies geschikt schuurpapier en bevestig deze op de schuurzool. Plaats het schuurpapier met veel zorg in het midden van de schuurzool.
3) Draag tijdens het werken steeds de vereiste veiligheidsuitrusting.

4) Plaats bij het schuren altijd eerst het apparaat op het oppervlak alvorens het aan te zetten. Neem ook altijd eerst het apparaat weg van het oppervlak voor het af te zetten. Dit voorkomt groeven in het oppervlak door een te snelle beweging van het schuurpapier.

5) Onderbreek altijd de luchttoevoer naar de polijst-machine alvorens het schuurpapier of schuurschijf aan te brengen, aan te passen of te verwijderen.

6) Sta altijd stevig met de voeten, in een stabiele houding en pas op voor tegendraaimomenten van de polijstmachine.

7) Gebruik enkel geschikte reserveonderdelen.

8) Zorg er altijd voor dat het te schuren werkstuk, stevig en onbeweeglijk vastzit. Controleer de slang en de onderdelen regelmatig op slijtage. Gebruik de slang niet om het apparaat te dragen en let erop dat het apparaat niet in werking wordt gesteld wanneer u het draagt en de luchttoevoer is aangesloten.

10) Zorg ervoor dat de aanbevolen maximale luchtdruk niet wordt overschreden. Gebruik de aanbevolen veiligheidsuitrusting.

11) Het apparaat heeft geen elektrische isolatie. Gebruik het apparaat niet wanneer het in contact kan komen met objecten die onder stroom staan, gasleidingen, waterleidingen, enz. Controleer het werkgebied vooraleer u begint.

12) Zorg ervoor dat de bewegende delen van het apparaat niet verstrikt geraken in kleding, stropdassen, haar, schoonmaaklap, enz. Als deze delen verstrikt geraken, zullen ze het lichaam naar het werkobject en de bewegende delen van de machi

13) Houd tijdens het gebruik de handen op een veilige afstand van de draaiende schijf

14) Als blijkt dat het apparaat niet goed functioneert, staak dan onmiddellijk het gebruik en maak een afspraak voor onderhoud of reparatie

15) Als het apparaat onbelast draait, dient u maatregelen te treffen om personen en objecten te beschermen als het schuurpapier of de schijf loskomen.

Productconfiguratie en -specificaties: 3,000 rpm Roterende Polijstmachine

Vacuum Type	Schljif Afmeting mm(inch)	Model nummer	Product netto-ge-wicht kg (pounds)	Hoogte mm (Inch)	Lengte mm (Inch)	*Ge-luids niveau dBA	Kracht watts (HP)	Perslucht Consumptie LPM (scfm)	*Vibratie niveau m/s2	*Onzekerheidsfactor K m/s2
Niet-I vacuum	77 (3)	RP2-300NV	0,96 (2,1)	113,6 (4,47)	245,9 (9,68)	85	209 (0,28)	481 (17)	1,2	0,6

Specificaties vatbaar voor wijzigingen zonder voorafgaande bekendmaking.

*De waarden in de tabel zijn het resultaat van laboratoriumtests in overeenstemming met de vermelde normen en voorschriften. Ze zijn niet voldoende voor een risico-evaluatie. Waarden die worden opgemeten in een echte werkomgeving kunnen hoger liggen dan de weergegeven waarden. De eigenlijke waarden en risico's of persoonlijke schade is eigen aan elke situatie en is afhankelijk van de onmid-dellijke omgeving, de manier waarop de persoon werkt, het specifieke materiaal waarmee gewerkt wordt, de opstelling van de werkplaats, de werkduur en de fysieke conditie van de gebruiker. KWH Mirka, Ltd. kan niet verantwoordelijk worden gesteld voor de gevolgen als de weergegeven waarden gebruikt worden in plaats van de eigenlijke gebruikswaarden voor elke specifieke risicoanalyse

Meer informatie over gezondheid en veiligheid bij het werk vindt u op de volgende websites:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Handleiding betreffende probleemoplossing

Probleem Mogelijke Oorzaak Oplossing
Laag vermogen en/of laag onbelast toerental	Onvoldoende luchtdruk Controleer de druk in de luchtbuis aan de inlaat van de polijstmachine terwijl het apparaat onbelast werkt. Deze moet 6.2 Bar (90 psi/620 kPa) bedragen
	Verstopte geluiddemper(s) Zie deel “Demontage van de behuizing” voor de verwijdering van de geluiddemper. Onderdeel 60, de geluiddemper, kan worden uitgespoeld met een geschikte zuivere schoonmaakoplossing tot alle vervuiling en verstopping verwijderd is. Als de geluiddemper niet grondig kan worden schoongemaakt, dient hij vervangen te worden. (Zie de rubriek “Assemblage behuizing”).
	Verstopt inlaatrooster Maak de inlaatbescherming schoon met een geschikte zuivere schoonmaakoplossing. Als ze niet schoon wordt, dient ze vervangen te worden.
	Een of meer versleten of gebroken bladen Monteer een complete set nieuwe bladen. (Voor een goede werking moeten alle bladen vervangen worden.) Geef alle bladen een laagje kwaliteitsolie voor pneumatisch gereedschap. Zie: “Demontage van de motor” en “Montage van de motor”.
	Het lekken van lucht in de behuizing van de motor leidt tot een abnormaal hoog luchtverbruik en een abnormaal laag toerental	Controleer of de motor goed is uitgelijnd en dat de sluitring goed werkt. Kijk na of de O-ring in de sluitringgroef beschadigd is. Verwijder de motorassemblage en hermonteer ze weer. Zie: “Demontage van de motor” en “Montage van de motor”.
	Versleten motoronderdelen’ Laat de motor grondig nakijken. Neem contact op met een geautoriseerd Mirka Service Center.
	Spindellagers zijn versleten of stuk Vervang de lagers die versleten of stuk zijn. Zie: “Asstabilisator en demontage van de Spindel” en “Montage van spindellagers, AirSHIELDTM en de asstabilisator”.
Luchtlek door toerentalbedien-ing en/of klepsteel	Vuile of verbogen klepveer, klep of klepzitting	Demonteer, controleer en vervang de versleten of beschadigde onderdelen. Zie Stap 2 en 3 in “Demontage van de behuizing” en Stap 2 en 3 in “Montage van de behuizing”.
Vibratie of onnauwkeurige werking	Ongeschikte schijf Gebruik voor deze machine de geëigende schijven met de correcte maten en gewichten
	Gebruik van extra interface en accessoires Gebruik enkel schuurpapier en/of een interface die ontworpen werd voor deze polijstmachine. Monteer niets op het schijfvlak van de polijstmachine dat niet specifiek ontworpen werd voor deze schijf en schuurmachine.
	Slechte smering of ophoping van resten. Demonteer de polijstmachine en maak schoon met een geschikte schoonmaakoplossing. Monteer de polijstmachine. (Zie: “Onderhoudshandboek”)
	Een of meer versleten motorlagers, voor- of achteraan	Vervang de lagers die versleten of stuk zijn. Zie: “Demontage van de motor” en “Montage van de motor”.

Noot: De delen waarnaar verwezen wordt in "Oplossing" zijn te vinden aan het eind van het handboek in "Onderhoudsinstructies."
