NÁVOD K OBSLUZE ROP2 512NV Mirka
cs Návod k použití 14-17
Společnost Mirka Ltd.
66850 Jeppo, Finsko
prohlašuje na vlastní odpovědnost, že výrobky Obouruční excentrická leštička 10 000 ot./min 77 mm (3 palce) a 125 mm (5 palců) (konkrétní model viz tabulka „Technické údaje/konfigurace výrobku“), kterých se prohlášení týká, jsou ve shodě s následujícími normami nebo jinými normativními dokumenty: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 v souladu s nařízeními 2006/42/EC.
Jeppo 04.06.2020
Místo a datum vydání Společnost
MIRKA
Stefan Sjöberg, výkonný viceprezident
Návod k obsluze
Obsahuje – Stránka dílů, Seznam dílů, Sady náhradních dílů pro leštičku, Přečtěte si a dodržujte pokyny, Správné používání nářadí, Pracoviště, Uvedení nářadí do provozu, Návod k obsluze, Tabulky technických údajů / konfigurací výrobku, Průvodce odstraňováním závad.
Důležité
Tyto pokyny si přečtěte před instalací, uvedením do provozu a prováděním údržby nebo oprav tohoto nářadí. Pokyny uschovejte na bezpečném a přístupném místě.
Mirka Ltd.
66850 Jeppo, Finsko
Tel.: + 358 20 760 2111
Vyžadované osobní ochranné prostředky
Ochranné brýle Respirátory
Ochranné rukavice Ochrana sluchu
VYSTRAHA
Při práci s nářadím vždy používejte předepsané osobní ochranné prostředky v souladu s pokyny výrobce a místními/národními předpisy.
- Nepoužívejte nářadí když jste unaveni nebo pod vlivem léků, alkoholu nebo drog.
• Vždy si přečtěte příslušný bezpečnostní list (BL) pro obráběný materiál.
- Nářadí používejte spolu odsáváním prachu. Vhodný systém odsávání sníží obsah nebezpečného prachu.
- Nenahýbejte se mimo běžný dosah. Vždy udržujte pevný a stabilní postoj.
- Nenoste volné oblečení ani šperky. Udržujte vlasy, oblečení a rukavice mimo dosah pohyblivých částí.
Volné oblečení, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi.
- Pokud zaznamenáte jakékoli zdravotní potíže s rukou nebo zápěstím, ukončete práci a vyhledejte lékaře.
Opakované pracovní pohyby a nadměrné působení vibrací mohou způsobit zdravotní potíže v oblasti ruky, zápěstí nebo paže.
- Nepoužívejte nářadí ve výbušném prostředí, například tam, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
- Nářadí není elektricky izolováno. Před zahájením práce zkontrolujte, zda se na místě nevyskytují vodiče pod napětím, plynová potrubí apod.
UPOZORNĚNÍ
• Zabraňte neúmyslnému spuštění.
- Před připojením nářadí k přívodu vzduchu sejměte klíč.
- Pracoviště udržujte čisté a dobře osvětlené.
• Vždy zkontrolujte, zda je broušený materiál pevně uchycen.
- Před výměnou brusného kotouče nářadí vždy odpojte od přívodu vzduchu.
Doplňková bezpečnostní upozornění
- Před použitím nářadí si přečtěte všechny pokyny. Všichni uživatelé musí být proškoleni o správném a bezpečném používání nářadí.
- Servisní práce smí provádět pouze kvalifikovaný personál. Servisní práce svěřte autorizovanému servisnímu středisku společnosti Mirka!
• Vždy používejte předepsané osobní ochranné prostředky (viz výstrahy).
- Obsluha zaujmout bezpečný a stabilní postoj, musí nářadí pevně držet a stát na pevném povrchu.
• Vždy zkontrolujte, zda je broušený materiál pevně uchycen.
- Pravidelně kontrolujte opotřebení nářadí, podložky, hadic a přípojek.
- Nářadí připojené k přívodu vzduchu nikdy nepřenášejte, neskladujte a nenechávejte bez dozoru.
- Sáček pro shromažd'ování prachu čistěte nebo vyměňujte každý den. Prach může být extrémně hořlavý.
Čištění nebo výměny sáčku také zajistí optimální výkon.
- Nepřekračujte doporučený maximální tlak vzduchu 6,2 baru (90 psig).
• Dávejte pozor, aby se do pohyblivých částí nářadí nezapletly části oblečení, tkaničky, vlasy, hadry na čištění apod.
- Při práci udržujte ruce v bezpečné vzdálenosti od brusného kotouče.
• V případě závady přestaňte nářadí používat a zajistěte provedení opravy nebo údržby.
- Před výměnou brusného kotouče nářadí vždy odpojte od přívodu vzduchu. Zkontrolujte, zda je brusný kotouč dokonale vystředěný a pevně připevněný na podložku.
Přečtěte si a dodržujte pokyny
1) Bezpečnost a ochrana zdraví při práci, část 1910, OSHA 2206, k dispozici: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Bezpečnostní předpisy pro pneumatické nářadí, ANSI B186.1, k dispozici: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Národní a místní předpisy
Správné používání nářadí
Tato bruska/leštička je určena pro broušení všech typů materiálů (např. kovů, dřeva, kamene, plastů aj.) brusnými kotouči určenými pro tyto účely. Bez předchozí konzultace s výrobcem nebo autorizovaným dodavatelem výrobce brusku/leštičku nepoužívejte k jiným než specifikovaným účelům. Nepoužívejte podložky pro brusný kotouč, které jsou určeny pro otáčky naprázdno nižší než 10 000 ot/min.
Pracoviště
Nářadí je určeno pro ruční používání. Při práci s nářadím je doporučeno stát na pevném povrchu. Nářadí lze použít v jakékoli poloze. Před takovým použitím musí obsluha zaujmout bezpečnou polohu, musí se pevně držet nebo stát a vzít v úvahu, že leštička může vyvinout reakční moment. Viz část „Návod k obsluze“.
Uvedení nářadí do provozu
Použijte čistý stlačený vzduch s přídavkem maziva a pracovním tlakem (měřeno u přípojky nářadí) 6,2 baru (90 psig) s nářadím v chodu a spouští zcela stisknutou. Doporučujeme použít schválenou vzduchovou hadici o světlosti 10 mm (3/8 palce) a maximální délce 8 m (25 stop). Doporučený způsob připojení nářadí je uveden na obrázku 1.
Nepřipojujte nářadí k rozvodu stlačeného vzduchu bez snadno dosažitelného a funkčního uzavíracího ventilu. Stlačený vzduch by měl obsahovat mazivo. Důrazně doporučujeme používat vzduchový filtr, regulátor a lubrikátor (FRL), viz obr. 1, které nářadí zajišťují dodávku čistého mazaného vzduchu pod správným tlakem. Informace o tomto vybavení získáte u svého dodavatele. Pokud takové vybavení nepoužíváte, je třeba nářadí promazávat ručně.
Při ručním mazání odpojte hadici přívodu vzduchu a do vstupní přípojky hadice kápněte 2 až 3 kapky vhodného oleje pro mazání pneumatických motorů, například Fuji Kosan FK-20, Mobil ALMO 525 nebo Shell TORCULA® 32. Přípojte nářadí zpět k přívodu vzduchu a nechejte jej několik sekund pomalu běžet, aby se olej rozptýlil. Pokud nářadí používáte často, promazávejte je každý den nebo pokaždé, když začnou klesat otáčky nebo výkon. Doporučený tlak vzduchu na přípojce nářadí je 6,2 baru (90 psig) při běžícím nářadí. Nářadí lze používat i při nižším tlaku vzduchu, ale nikdy ne při tlaku vyšším než 6,2 baru (90 psig).
Návod k obsluze
1) Pred použitím nářadí si přečtěte všechny pokyny. Všichni uživatelé musí být kompletně proškolení o způsobu používání nářadí a musí dodržovat bezpečnostní pravidla. Jakékoli servisní práce nebo údržbu smí provádět pouze kvalifikovaný personál.
2) Zkontrolujte, zda je nářadí odpojeno od přívodu vzduchu. Vyberte vhodný brusný kotouč a připevněte jej na podložku. Postupujte pozorně a kotouč vystředťe.
3) Při práci s nářadím vždy používejte předepsané osobní ochranné prostředky.
4) Při broušení nejprve položte brusný kotouč na obrobek a poté nářadí zapněte. Před vypnutím vždy nejprve zvedněte brusný kotouč z obrobku. Zabráníte tím vytvoření prohlubně na obrobku způsobené nadměrnou rychlostí brusného kotouče.
5) Před nasazováním, seřizováním nebo snímáním brusného kotouče vždy nejprve odpojte přívod vzduchu.
6) Vždy zaujměte stabilní postoj nebo polohu a vezměte v úvahu kroutící moment, který nářadí vyvíjí.
7) Používejte pouze správné náhradní díly.
8) Vždy zkontrolujte, zda je broušený materiál pevně uchycen tak, aby se nemohl pohybovat.
9) Pravidelně kontrolujte opotřebení hadice a přípojky. Nepřenášejte nářadí za hadici a pokud nářadí přenášíte s připojenou hadici, dbejte, aby nedošlo k jeho náhodnému spuštění.
10) Nepřekračujte doporučený maximální tlak vzduchu. Používejte doporučené bezpečnostní vybavení.
11) Nářadí není elektricky izolováno. Nepoužívejte je na místech, kde by mohlo dojít ke kontaktu s povrchem pod napětím, plynovým potrubím, vodovodním potrubím apod. Před zahájením broušení místo práce zkontrolujte.
12) Dávejte pozor, aby se do pohyblivých částí nářadí nezapletly částí oblečení, tkaničky, vlasy, hadry na čištění apod. Zapletení může způsobit velmi nebezpečné přitažení těla směrem k obrobku a součástem nářadí v pohybu.
13) Při práci udržujte ruce v bezpečné vzdálenosti od brusného kotouče.
14) V případě závady přestaňte nářadí používat a zajistěte provedení opravy nebo údržby.
15) Nenechávejte nářadí volně běžet bez zajištění ochrany osob nebo předmětů pro případ odlétnutí částice nebo kotouče.

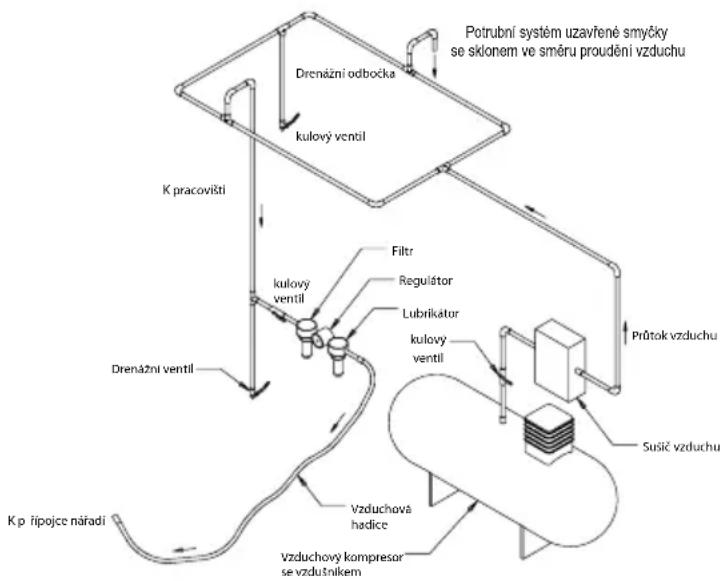

Technické údaje
| Mirka® ROP2 312NV 512NV | ||
| “Doporučená světlost vzduchové hadice – minimální” | 10 mm 3/8 in | |
| Doporučená maximální délka hadice 8 meters 25 feet | ||
| Tlak vzduchu - Maximální pracovní tlak | 6.2 bar 90 psig | |
| Tlak vzduchu - Doporučený minimální | NA | |
Technické údaje/konfigurace výrobku: Excentrická leštička 10 000 ot./min
| Rozkmit | Rozměr podložky mm (palců) | Číslo modelu | Čistá hmotnost výrobku kg (liber) | Výška mm (palců) | Délka mm (palců) | *Úro-veň hluku dBA | Výkon (k) | Spotřeba vzdu-chu l/mln (scfm) | **Úroveň vibrací m/s2 | **Faktor nejistoty |
| 12,0 mm (1/2 palce) | 77 (3) | ROP2-312NV | 1,18 (2,60) | 108,2 (4,26) | 251,9 (9,9) | 80,5 | 276 (0,37) | 538 (19) | 4,47 | 0,94 |
| 125 (5) | ROP2-512NV | 1,23 (2,71) | 109,6 (4,31) | 277,0 (10,9) | 81,0 | 343 (0,46) | 594 (21) | 7,46 | 1,23 | |
| Měření hluku provedeno v souladu s normou EN ISO 15744:2008 – Neelektrická ruční nářadí – Předpis pro měření hluku – Technická metoda (třída přesnosti 2) a norma EN ISO 11203:2009 Akustika – Hluk vydávaný nářadím a vybavením – Určení hladin akustického tlaku na pracovišti a jiných zadaných místech z hladin akustického výkonu.Měření vibrací provedeno v souladu s normou EN ISO 28927-3, Ruční mechanizované nářadí – Zkušební metoda pro hodnocení emise vibrací – Část 3: Leštičky a rotační, vibrační a excentrické brusky. | ||||||||||
Specifikace výrobku se mohou změnit bez předchozího upozornění.
* Hodnoty uvedené v tabulce byly naměřeny při laboratorních testech prováděných v souladu s uvedenými předpisy a normami a nejsou vhodné pro vyhodnocování rizik. Hodnoty naměřené na individuálních pracovištích mohou být jiné než deklarované hodnoty. Skutečné expoziční hodnoty a stupeň škodlivosti nebo ohrožení pracovníka závisí na konkrétní situaci a na okolním prostředí, individuálním způsobu práce, obráběném materiálu, architektonickém řešení pracoviště, době expozice a na fyzické kondici pracovníka. Společnost Mirka, Ltd. nenese žádnou odpovědnost za jakékoli škody vzniklé následkem použití deklarovaných hodnot pro účely individuálního vyhodnocení rizika namísto skutečných expozičních hodnot.
Další informace o bezpečnosti a ochraně zdraví při práci naleznete na těchto webových stránkách:
https://osha.europa.eu/en (Evropa)
http://www.osha.gov (USA)
Průvodce odstraňováním závad
| Příznak Možná příčina | Řešení | |
| Nízký výkon anebo nízké volnoběžné otáčky | Nedostatečný tlak vzduchu Zkontrolujte tlak | vzduchu při otáčkách naprázdno v místě přípojky hadice na leštičce. Tlak musí mít hodnotu 6,2 baru (90 psig/620 kPa). |
| Ucpaný tlumič Demontáz tlumiče viz část „Rozebrání skříně“.Tlumič (položka 51) je možné propláchnout vhodným čisticím prostředkem a odstranit tak veškeré nečistoty. Pokud tlumič není možné řádně vyčistit, vyměňte jej. (Viz část „Montáz skříně“.) | ||
| Zanesené vstupní sítko Vyčistěte vstupní sítko | vhodným čisticím prostřed-kem. Pokud sítko nelze vyčistit, vyměňte jej. | |
| Jedna nebo několik opotřebovaných nebo poškozených lopatek | Namontujte kompletní sadu nových lopatek (pro zajištění správné funkce je nutné vyměnit všechny lopatky). Všechny lopatky potřete kvalitním olejem pro pneumatické nářadí. Viz část „Rozebrání motoru“ a „Montáz motoru“. | |
| Vnitřní netěsnost skříně motoru – proje-vuje se zvýšenou spotřebou vzduchu a nižšími než obvyklými otáčkami | Zkontrolujte správné sestavení motoru a pojistného kroužku. Zkontrolujte, zda není poškozen pojistný kroužek nebo jeho drážka. Vyjměte sestavu motoru a namontujte ji zpět. Viz část „Rozebrání motoru“ a „Montáz motoru“. | |
| Opotrebené součásti motoru Zajistěte celkovou opravu motoru. Obrat’te se na autorizované servisní středisko společnosti Mirka. | ||
| Opotrebovaná nebo poškozená ložiska vřetena | Opotrebovaná nebo poškozená ložiska vyměňte. Viz „Rozebrání vyvažovacího hřídele a vřetena“ a „Ložiska vřetena, AirSHIELDTM a sestava vyva-žovacího hřídele“. | |
| Netěsnost ovladače otáček anebo dříku ventilu. | Znečištěná, zlomená nebo ohnutá pružina ventilu, ventil nebo sedlo ventilu | Rozeberte, zkontrolujte a vyměňte opotřebované nebo poškozené díly. Viz kroky 2 a 3 v části „Roze-brání skříně“ a kroky 2 a 3 v části „Montáz skříně“. |
| Vibrace/hrubý chod | Nesprávný kotouč Používejte pouze podložky určené pro vaše nářadí. | |
| Přídavná podložka nebo jiný materiál Používejte pouze brusné kotouče a podložky urče-né pro nářadí. Na podložku leštičky nepřipevňujte žádné předměty, které nejsou výslovně určeny k použití s podložkou nebo leštičkou. | ||
| Nevhodné mazání nebo nahromadění částic cizích materiálů | Rozeberte leštičku a vyčistěte ji vhodným čisticím prostředkem. Sestavte leštičku. (Viz „Servisní příručka“.) | |
| Opotrebované nebo poškozené přední nebo zadní ložisko motoru | Opotrebovaná nebo poškozená ložiska vyměňte. Viz část „Rozebrání motoru“ a „Montáz motoru“. | |
