BEDIENUNGSANLEITUNG ROP2 512NV Mirka

de Bedienungsanleitung 22-25

Konformitätserklärung

Mirka Ltd.

66850 Jeppo, Finnland

Wir erklären in alleiniger Verantwortung, dass die Produkte 77 mm (3") und 125 mm (5") 10.000 U/min Zweihand Exzenterpoliermaschinen (siehe Tabelle „Produktkonfiguration/Spezifikationen“ für spezielle Modelle), auf die sich diese Erklärung beziehen, mit der/ den folgende(n) Norm(en) oder dem/den normativen Dokument(en) übereinstimmt/en: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 gemäß den Bestimmungen der Richtlinien

2006/42/EG.

Jeppo 04.06.2020

MIRKA

Ort und Datum Unternehmen Stefan Sjöberg, Leitender Geschäftsführer

Gebrauchsanweisung

Inhalt – Teileseite, Teileliste, Ersatzteil-Sets für Poliermaschinen, Bitte lesen und beachten, Bestimmungsgemäße Verwendung, Arbeitsplatz, Inbetriebnahme, Bedienungsanleitung, Produktkonfiguration/Spezifikationen, Fehlerbehebung.

Wichtig

Lesen Sie diese Anleitung durch, bevor Sie dieses Gerät in Betrieb nehmen, warten oder reparieren. Bewahren Sie diese Bedienungsanleitung sorgfältig und griffbereit auf.

C€

Fabrikant/Lieferant

Mirka Ltd.

66850 Jeppo, Finland

Tel: [phone]

Erforderliche persönliche Schutzausrüstung

Schutzbrille Atemschutzmasken

Sicherheitsschuhe Gehörschutz

WARNING

Tragen Sie immer die erforderliche persönliche Sicherheitsausrüstung in Übereinstimmung mit den Herstellerangaben

und lokalen / nationalen Normen bei der Nutzung dieser Maschine.

- Verwenden Sie die Maschine nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

- Lesen Sie die Sicherheitsanweisungen (MSDS) für die Arbeitsplatzgestaltung.

- Verwenden Sie die Maschine mit Staubabsaugung, da hierdurch die Entwicklung von gesundheitsgefährdendem Staub reduziert wird.

- Stellen Sie sicher, dass Sie beim Bedienen der Maschine einen festen Stand haben und nicht das Gleichgewicht verlieren.

- Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

- Wenn die Bedienung an der Hand oder am Handgelenk als unangenehm empfunden wird, hören Sie auf zu arbeiten und suchen einen Arzt auf. Hand-, Handgelenk- und Armverletzungen können durch sehr häufige Nutzung und übermäßige Vibrationen entstehen.

- Betreiben Sie die Maschine niemals in explosionsgefährdeten Bereichen, wie z. B. in Gegenwart von brennbaren

Flüssigkeiten, Gasen oder Stäuben.

- Das Gerät ist nicht elektrisch isoliert. Überprüfen Sie den Arbeitsbereich auf Stromleitungen, Gasrohre etc.

RSICHT

- Verhindern Sie unbeabsichtigtes Einschalten.

- Entfernen Sie den Maulschlüssel, bevor Sie das Werkzeug an die Luftzufuhr anschließen.

- Sorgen Sie dafür, dass Ihr Arbeitsbereich sauber und gut ausgeleuchtet ist.

- Stellen Sie sicher, dass das zu bearbeitende Material fixiert ist.

- Entfernen Sie die Luftzufuhr bei jedem Wechsel des Schleifmittels.

eherheitshinweise

- Lesen Sie sämtliche Anweisungen sorgfältig durch, bevor Sie die Maschine benutzen. Alle, die mit der Maschine arbeiten, müssen gründlich im korrekten und sicheren Gebrauch der Maschine geschult werden.

- Wartungsarbeiten dürfen nur von geschultem, autorisiertem Personal ausgeführt werden. Kontaktinformationen erhalten Sie vom Mirka Maschinenservice.

- Beim Gebrauch der Maschine muss immer die erforderliche Sicherheitsausrüstung getragen werden.

- Beim Arbeiten der Maschine muss immer für einen sicheren Stand auf festem Untergrund und einen festen Griff um die Maschine gesorgt werden.

- Achten Sie immer darauf, dass das Werkstück fest fixiert ist.

- Prüfen Sie Maschine, Schleifteller, Absaugschlauch und Armaturen regelmäßig auf Verschleiß.

- Sorgen Sie immer für Arbeitssicherheit, lassen Sie das Werkzeug niemals unbeaufsichtigt oder an der Luftversorgung angeschlossen.

- Der Beutel des angeschlossenen Industriesaugers sollte täglich gereinigt oder ausgetauscht werden, da Staub leicht entflammbar sein kann. Die Reinung/das Austauschen des Beutels stellt zudem eine optimale Leistung der Maschine sicher.

- Der empfohlene, maximale Luftdruck von 6,2 bar (90 psig) darf nicht überschritten werden.

- Stellen Sie sicher, dass sich Kleidung, Krawatten, Haare, Putzlappen etc. nicht in der Maschine verfangen.

- Stellen Sie sicher, dass Sie Ihre Hände immer in ausreichendem Abstand zum Schleifteller platzieren.

- Schalten Sie die Maschine unverzüglich aus und wenden Sie sich an den Maschinen-Service, wenn Sie eine Fehlfunktion vermuten.

- Vor dem Wechsel des Schleifmittels immer die Luftzufuhr unterbrechen. Achten Sie darauf, dass Sie das Schleifpapier mittig auf dem Schleifteller zentrieren.

Bitte lesen und beachten

1) Allgemeine Unfallverhütungs- und Gesundheitsvorschriften, Teil 1910, OSHA 2206, erhältlich bei: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Sicherheitscode für tragbare Druckluftwerkzeuge, ANSI B186.1 erhältlich bei: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale und örtliche Bestimmungen.

Bestimmungsgemäße Verwendung

Diese Poliermaschine ist für das Polieren unterschiedlicher Materialarten, wie z. B. Metall, Holz, Stein, Kunststoff usw. vorgesehen, wobei ein für den jeweiligen Zweck geeignetes Schleifmittel zu verwenden ist. Diese Poliermaschine darf nicht ohne Rücksprache mit einem vom Hersteller autorisierten Händler für einen anderen als den angegebenen Zweck verwendet werden. Es dürfen keine Stützteller verwendet werden, deren Betriebsgeschwindigkeit unter 10.000 U/min liegt.

Arbeitsplatz

Das Werkzeug ist als handgeführtes Werkzeug vorgesehen. Es wird empfohlen, dass der Benutzer bei der Verwendung des Werkzeugs immer auf festem Untergrund steht. Das Werkzeug kann in jeder beliebigen Position eingesetzt werden, wenn der Benutzer für einen sicheren Stand sorgt und das Werkzeug sicher in der Hand halten kann. Außerdem muss er jederzeit darauf gefasst sein, dass die Schleifmaschine ein Rückschlagmoment ausüben kann. Siehe Abschnitt „Bedienungsanleitung“.

Inbetriebnahme des Werkzeugs

Benutzen Sie eine saubere geschmierte Luftversorgung, die die Maschine unter Vollast mit einem gemessenen Luftdruck von 6,2 bar/psig versorgt. Es wird empfohlen, einen zugelassenen Luftschlauch mit einem Durchmesser von ∅10 mm/3/8" und einer maximalen Länge von 8 m zu verwenden. Es wird empfohlen, das Werkzeug wie auf Abb. 1 zu sehen, an die Druckluftversorgung anzuschließen. Verbinden Sie das Gerät nur dann mit der Druckluftversorgung, wenn Sie zuvor ein leicht erreichbares und einfach zu bedienendes Absperrventil angebracht haben. Die Druckluft muss geschmiert sein. Es wird dringend empfohlen, einen FRL, d. h. einen kombinierten Filter, Regler und Schmierstoffgeber zu verwenden, siehe Abb. 1. Dieser sorgt dafür, dass das Gerät mit sauberer, geschmierter Luft mit dem richtigen Druck versorgt wird. Weitere Informationen über diese Ausrüstung erhalten Sie von Ihrem Händler. Ohne einen FRL muss das Gerät manuell geschmiert werden. Um das Gerät manuell zu schmieren, nehmen Sie den Druckluftschlauch ab und geben 2-3 Tropfen eines pneumatischen Motorenschmieröls, wie z. B. Fuji Kosan FK-20, Mobil ALMO 525 oder Shell TORCULA® 32 in das Schlauchende (Einlass) der Maschine. Schließen Sie danach das Gerät wieder an die Druckluft an und lassen Sie es langsam für einige Sekunden laufen, damit die Luft das Öl verteilen kann. Falls das Gerät regelmäßig im Einsatz ist, muss es täglich geschmiert werden, jedoch spätestens dann, wenn es langsamer wird oder an Leistung verliert. Es wird empfohlen, dass der Luftdruck bei laufendem Werkzeug 6,2 bar/90 psig beträgt. Das Werkzeug kann mit geringerem Druck betrieben werden, der maximale Druck darf aber niemals 6,2 bar (90 psig) übersteigen.

Bedienungsanleitung

1) Bitte lesen Sie die Bedienungsanleitung durch, bevor Sie das Gerät in Betrieb nehmen. Alle Benutzer müssen in die Handhabung des Gerätes eingewiesen werden und die Sicherheitsbestimmungen kennen. Alle Wartungs- und Reparaturarbeiten dürfen nur von geschultem Personal ausgeführt werden.
2) Stellen Sie sicher, dass das Werkzeug nicht an die Druckluftversorgung angeschlossen ist. Wählen Sie ein passendes Schleifmittel und befestigen Sie dieses am Stützteller. Achten Sie darauf, dass Sie das Schleifmittel mittig auf dem Stützteller zentrieren.
3) Tragen Sie immer die vorgeschriebene Schutzausrüstung, wenn Sie das Gerät benutzen.
4) Beim Schleifen das Gerät vor dem Starten immer zuerst auf der Arbeitsfläche aufsetzen und immer von der Arbeitsfläche wegneh-

men, bevor es gestoppt wird. Dies verhindert, dass die Oberfläche durch die Übergeschwindigkeit des Schleifmittels beschädigt wird.

5) Immer die Druckluftzufuhr zur Poliermaschine unterbrechen, bevor Sie ein Schleifmittel wechseln oder sonstige Arbeiten am Stützteller ausführen.

6) Sie müssen unbedingt immer stabil stehen und/oder eine stabile Position eingenommen haben und immer darauf gefasst sein, dass die Schleifmaschine ein Rückschlagmoment ausüben kann.

7) Es dürfen nur die entsprechenden Ersatzteile verwendet werden.

8) Stellen Sie immer sicher, dass das zu schleifende Material sicher befestigt ist, damit es sich nicht bewegen kann.

9) Überprüfen Sie Schlauch und Anschlussstücke regelmäßig auf Verschleiß. Tragen Sie das Werkzeug niemals am Schlauch und stellen Sie unbedingt sicher, dass das Werkzeug nicht startet, während es getragen wird und an die Druckluftquelle angeschlossen ist.

10) Verwenden Sie niemals einen höheren als den maximal zugelassenen Luftdruck. Verwenden Sie unbedingt die empfohlene Sicherheitsausrüstung.

11) Das Werkzeug ist elektrisch nicht isoliert. Verwenden Sie es nicht an Orten, an denen die Möglichkeit besteht, dass es mit unter Spannung stehenden Stromleitungen, Gasrohren, Wasserrohren usw. in Berührung kommt. Überprüfen Sie das Arbeitsumfeld vor Beginn der Arbeit.

12) Passen Sie auf, dass sich Kleidung, Krawatte, Haar, Putzlappen usw. nicht in den beweglichen Teilen des Werkzeugs verfangen. Sollte sich etwas verfangen, wird der Körper an das Werkstück und die beweglichen Teile der Maschine herangezogen, was sehr gefährlich sein kann.

13) Die Hände dürfen während des Poliervorgangs den sich drehenden Pad unter keinen Umständen berühren.

14) Wenn das Werkzeug eine Störung zu haben scheint, müssen Sie es sofort außer Betrieb nehmen und dafür sorgen, dass es gewartet und repariert wird.

15) Erhöhen Sie nicht die Geschwindigkeit des Werkzeugs, ohne zuvor Sicherheitsmaßnahmen zum Schutz von Personen oder Objekten vor sich lösenden Schleifmitteln oder Pads durchgeführt zu haben.

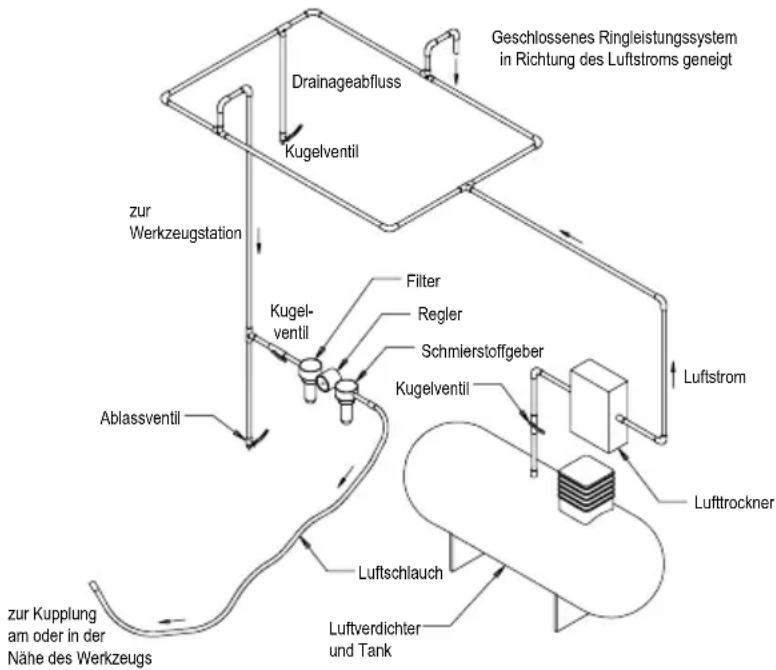


Technische Daten

Mirka® ROP2 312NV 512NV
Empfohlener LuftschlauchGröße – Minimum	10 mm 3/8 in
Empfohlene maximaleSchlauchlänge	8 meters 25 feet
Luftdruck - Maximaler Betriebsdruck	6.2 bar 90 psig
Luftdruck - EmpfohlenerMinimaldruck	NA

Produktkonfiguration/Spezifikationen: 10.000 U/min Exzenterpoliermaschine

Hub	Polier-padgröße mm (")	Modellnummer	Produktnettogewicht kg	Höhe mm (")	Länge mm (")	*Schall-pegel dBA	Leistung Watt (HP)	Luftverbrauch lpm (scfm)	**Schwin-gungspegel m/s2	**Unsicher-heitsfaktor
12,0 mm (1/2")	77 (3)	ROP2-312NV	1,18 (2,60)	108,2 (4,26)	251,9 (9,9)	80,5	276 (0,37)	538 (19)	4,47	0,94
	125 (5)	ROP2-512NV	1,23 (2,71)	109,6 (4,31)	277,0 (10,9)	81,0	343 (0,46)	594 (21)	7,46	1,23
Der Schalltest wurde gemäß EN ISO 15744:2008 - Handgehaltene nicht-elektrisch betriebene Maschinen - Geräuschmessverfahren - Verfahren der Genauigkeitsklasse 2 und EN ISO 11203:2009 Akustik – Geräuschabstrahlung von Maschinen und Geräten – Bestimmung von Emissions-Schalldruckpegeln am Arbeitsplatz und an anderen festgelegten Orten aus dem Schallleistungspegel ausgeführt.Der Schwingungstest wurde gemäß ISO 28927-3 ausgeführt, Handgehaltene motorbetriebene Maschinen - Messverfahren zur Ermittlung der Schwingungsemission – Teil 3: Poliermaschinen sowie Rotationsschleifer, Schwingschleifer und Exzenterschleifer.

Spezifikationen können zu jeder Zeit ohne vorausgegangene Ankündigung geändert werden.

*Die Werte in den Tabellen stammen von Laborprüfungen in Übereinstimmung mit angegebenen Richtlinien und Grundnormen und sind nicht für eine Risikobewertung ausreichend. Die Werte an einem bestimmten Arbeitsplatz können höher als die erklärten Werte sein. Die tatsächlichen Werte und das tatsächliche Risiko/die tatsächliche Verletzungsgefahr, denen eine Person ausgesetzt wird, sind für jede Situation einmalig und von der Umgebung, der Arbeitsweise der betreffenden Person, dem verwendeten Material, dem Arbeitsplatz sowie von der Arbeitsdauer und der körperlichen Konstitution des Benutzers abhängig. Mirka, Ltd. kann nicht für eventuelle Konsequenzen verantwortlich gemacht werden, falls statt der tatsächlich auftretenden Werte bei der jeweiligen Risikobewertung die deklarierten Werte zugrunde gelegt werden.

Weitere Informationen über Arbeitsgesundheit und -sicherheit sind auf folgenden Webseiten erhältlich:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Fehlerbehebung

Symptom Mögliche Ursache Lösung
Niedrige Kraft und/oder niedrige freie Drehzahl	Ungenügender Luftdruck Den Luftdruck am	Einlass der Poliermaschine kontrollieren, während das Gerät mit freier Drehzahl läuft. Er muss 6,2 bar (90 psig/620 kPa) betragen.
	Schalldämpfer zugesetzt. Im Abschnitt „Demontage des Gehäuses“ wird beschrieben, wie man den Schalldämpfer ausbaut. Der Schalldämpfer Teil Nr. 51 kann mit einer sauberen, geeigneten Reinigungslösung gespült werden, bis alle Verschmutzungen und Verstopfungen entfernt sind. Falls der Schalldämpfer nicht ordnungsgemäß gereinigt werden kann, muss er ausgetauscht werden. (Siehe Abschnitt „Montage des Gehäuses“.)
	Verstopfter Lufteinlassfilter Den Lufteinlassfilter mit einer sauberen, geeigneten Lösung reinigen. Falls der Filter nicht gereinigt werden kann, muss er ausgetauscht werden.
	Ein oder mehrere Blätter abgenutzt oder gebrochen	Ein komplettes Set an neuen Blättern installieren (für einen optimalen Betrieb müssen alle Blätter ausgetauscht werden). Alle Blätter mit einem Qualitätsöl für pneumatische Geräte bestreichen. Siehe „Demontage des Motors“ und „Montage des Motors“.
	Luft-Leckage im Motorgehäuse, zu erkennen an überhöhtem Luftverbrauch und niedriger Drehzahl.	Kontrollieren Sie, ob der Motor richtig justiert ist und der Verschlussring ordentlich sitzt. Kontrollieren Sie, ob der O-Ring in der Verschlussringnut beschädigt ist. Den Motor demontieren und wieder montieren. Siehe „Demontage des Motors“ und „Montage des Motors“.
	Teile des Motors abgenutzt Den Motor überholen. Bitte wenden Sie sich an ein autorisiertes Mirka Service Center.
	Abgenutzte oder gebrochene Spindellager Die abgenutzten oder gebrochenen Lager austauschen. Beschreibung in den Abschnitten „Demontage von Achsenstabilisator und Spindel“ und montage von „Spindellager, AirSHIELDTM und Achsenstabilisator“.
Luft entweicht aus Geschwindigkeitsregelung und/oder Ventilschaft.	Ventilschaft, Ventil oder Ventilsitz schmutzig, gebrochen oder verbogen.	Abgenutzte oder beschädigte Teile demontieren, prüfen und ersetzen. Siehe Schritte 2 und 3 im Abschnitt „Demontage des Gehäuses“ und die Schritte 2 und 3 im Abschnitt „Montage des Gehäuses“.
Starke Vibrationen oder unruhiger Lauf	Falsches Pad Nur Polierpads von richtiger Größe und korrektem Gewicht verwenden, die für die Maschine vorge- sehen sind.
	Hinzufügen von Zwischenteller oder anderen Materialien	Nur Schleifmittel und/oder Stützteller von richtiger Größe und korrektem Gewicht verwenden, die für die Maschine vorgesehen sind. Nichts an/auf der Oberfläche des Polierpads anbringen/auflagen, was nicht eigens für den Gebrauch mit Pad und Poliermaschine vorgesehen ist.
	Unzureichende Schmierung oder Verschmutzung durch Aufbau von Fremdstoffen.	Die Poliermaschine demontieren und mit einer geeigneten Reinigungslösung reinigen. Die Poliermaschine wieder zusammenbauen. (Siehe „Wartungshandbuch“)
	Abgenutzte(s) oder gebrochene(s) Motorlager	Die abgenutzten oder gebrochenen Lager austauschen. Siehe „Demontage des Motors“ und „Montage des Motors“.
