LIETOŠANAS INSTRUKCIJA ROP2 512NV Mirka

Atbilstības deklarācija

Mirka Ltd.

66850 Jeppo, Somija

vienīgi uz savu atbildību apliecina, ka 77 mm (3 collu) un 125 mm (5 collu) 10 000 apgr./min divroku ekscentra orbitālā slīpmašīna (konkrēto modeli skatiet tabulā “Izstrādājuma konfigurācija/tehniskie dati”), uz kuru attiecas šī deklarācija, atbilst šādu standartu vai citu normatīvo dokumentu prasībām: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009. Atbilstība ir noteikta saskaņā ar direktīvu 2006/42/EK.

Jeppo 04.06.2020

MIRKA

Izdošanas vieta un datums Uznēmums Stefans Sjēbergs [Stefan Sjöberg], izpilddirektorsjums

Lietotāja instrukcija

letvertās sadaļas: “Detaļu lapa”, “Detaļu saraksts”, “Pulēšanas mašīnas rezerves daļu komplekti”, “Obligāti ievērojamie noteikumi”, “Instrumenta pareiza lietošana”, “Darba vietas”, “Instrumenta ekspluatācijas sākšana”, “Lietošanas norādījumi”, “Izstrādājuma konfigurācija/tehniskie datī”, “Problēmu novēršanas norādījumi”.

Svarīga informācija

Pirms instrumenta salikšanas, darbināšanas, apkopes vai labošanas rūpīgi izlasiet šo instrukciju. Glabājiet šo instrukciju drošā un viegli pieejamā vietā.

C€

Ražotājs/piegādātājs

Mirka Ltd.

66850 Jeppo, Finland

Tālr.: [phone]

Nepieciešamais personiskās drošības aizsargaprīkojums

illes Respiratori

Dzirdes aizsargierīces

BRĪDINĀJUMS

Izmantojot šo darbarīku, vienmēr lietojiet nepieciešamos individuālos aizsardzības līdzekļus saskaņā ar ražotāja norādījumiem un vietējiem/valsts standartiem.

• Neizmantojiet elektroinstrumentu, ja esat noguris vai narkotisko vielu, alkohola vai medikamentu iespaidā.
• Izlasiet Materiālu drošības datu lapu (MDDL) par apstrādājamo virsmu.
• Izmantojiet darbarīku ar puteklu atsūkšanu. Piemērota puteklu atsūkšanas sistēma samazinās bīstamo puteklu daudzumu.
• Nesniedzieties pārāk tālu. Vienmēr saglabājiet stabilu stāju un līdzsvaru.
• Nevalkājiet valīgu apgērbu vai rotaslietas. Sargiet savus matus, apgērbu un cimdus no kustīgajām detalām.
  Valīgs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās detaļās.

- Ja jūtat fizisku plaukstas/plaukstas locītavas diskomfortu, pārtrauciet darbu un vērsieties pēc medicīniskas palīdzības.

Vienveidīgs darbs, kustības un pārmērīga paklaušana vibrācijai var radīt plaukstas, plaukstas locītavas un rokas traumu.

- Nedarbiniet elektroinstrumentus sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu škidrumu, gāzu vai putekļu tuvumā.

- Darbarikam nav iestrādāta elektroizolācija. Pirms darbināšanas pārbaudiet, vai darba zonā neatrodas atklāts strāvas pieslēgums, gāzes caurules vai citi līdzīgi objekti.

UZMANIBU

• Novērsiet neparedzētu iedarbināšanu.
• Nonemiet paliktna atslēgu pirms pievienojat rīku gaisa padevei.
• Turiet darba zona tīru un labi apgaismotu.
• Vienmēr nodrošiniet, lai slīpējamā apstrādājamā detaļa būtu stingri nofiksēta.
• Vienmēr atvienojiet gaisa padevi pirms veicat slīpmateriāla nomaiņu.

Papildu brīdinājumi par drošību

- Pirms šī darbarika lietošanas izlasiet visus norādījumus. Visiem lietotājiem pilnīgi jāapgūst šī darbarīka lietošana.

- Visas apkopes darbības ir jāveic atbilstoši apmācītiem darbiniekiem. Lai veiktu remontu, sazinieties ar pilnvarotu Mirka apkopes centru!

- Vienmēr lietojiet vajadzīgo drošības aprīkojumu (skat. brīdinājumus).

- Lietotājam vienmēr jāstāv stabili uz stingra pamata, cieši turot darbarīku.

- Vienmēr nodrošiniet, lai slīpējamā apstrādājamā detaļa būtu stingri nofiksēta.

- Regulāri pārbaudiet, vai darbarīks, atbalsta paliktnis, šlūtene un savienojumi nav nodiluši.

- Vienmēr pārliecinieties par savu drošību darba vietā, nekad nepārnēsājiet, neglabājiet vai neatstājiet darbarīku nepieskatītu, ja tam pievienota gaisa padeve.

- Vakuuma puteklu savācējmaiss ik dienas jāiztīra vai jānomaina. Putekli var būt viegli uzliesmojoši.

Iztīrot vai nomainot savācējmaisu, tiek nodrošināta arī optimāla darbarīka veiktspēja.

- Nepārsniedziet maksimālo ieteicamo 6,2 bāru (90 psig) gaisa spiedienu.

- Uzmanieties, lai nepielautu apgērba, saišu, matu, tīrīšanas lupatīņu un citu līdzīgu objektu iekeršanos kustīgajās dalās.

- Lietošanas laikā netuviniet plaukstas rotējošajam paliktnim.

- Ja konstatējat darbarīka darbības traucējumus, nekavējoties pārtrauciet darbarīka lietošanu un nododiet to apkopei un remontam.

- Vienmēr atvienojet gaisa padevi pirms veicat slīpmateriāla nomaiņu. Pārliecinieties, ka slīpmateriāls pienācīgi piestiprināts atbalsta paliktņa centrā.

Obligāti ievērojamie noteikumi

1. Vispārīgi nozares noteikumi par drošību un veselību, 1910. daļa, OSHA 2206, kurus var iegūt šeit: Superintendent of Documents; Government Printing Office; Washington DC 20402
2. Pärnēsājamo pneimatisko instrumentu drošības kodekss, ANSI B186.1, kuru var iegūt šeit: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3. Valsts un vietējie noteikumi.

Instrumenta pareiza lietošana

Šī slīpmašīna/pulēšanas mašīna ir paredzēta jebkura veida materiālu, tostarp metāla, koka, akmens, plastmasas un citu materiālu, slīpēšanai, izmantojot šim nolūkam paredzētu slīpma- teriālu. Neizmantojiet šo slīpmašīnu/pulēšanas mašīnu nekādam citam mērķim, izņemot norādīto, ja pirms tam neesat konsultējies ar ražotāju vai ražotāja pilnvaroto izplatītāju. Nelietojiet atbalsta paliktņus, kuru darba ātrums tukšgaitā ir mazāks par 10 000 apgr./ min.

Darba vietas

Instrumentu ir paredzēts lietot kā rokas instrumentu. Lietojot instrumentu, ir ieteicams stāvēt uz stabilas virsmas. Instrumentu var lietot jebkurā pozīcijā, taču pirms darba sākšanas lietotājam ir jānostājas drošā pozīcijā, cieši jāsatver instruments, jāienem stabila stāja un jāsagatavojas pulēšanas mašīnas radītā griezes momenta ietekmei. Skatiet sadaļu “Lietošanas norādījumi”.

Instrumenta ekspluatācijas sākšana

Lietojiet fīru, ieeļlotu gaisa padeves avotu, kas, darbinot instrumentu ar pilnu jaudu, nodrošina instrumentā 6,2 bāru (90 psig) gaisa spiedienu (mērīto). Ieteicams izmantot apstiprinātu 10 mm (3/8 collas) gaisa vadu, kura garums nepārsniedz 8 m (25 pēdas). Instrumentu ieteicams pievienot gaisa padeves avotam, kā tas ir redzams 1. attēlā.

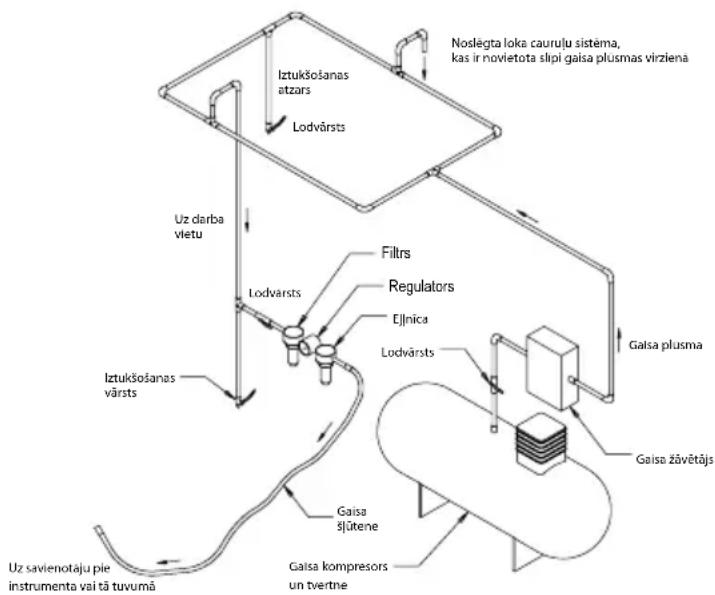

Pievienojot instrumentu gaisa vada sistēmai, noteikti uzstādiet viegli sasniedzamu un lietojamu gaisa padeves slēgvārstu. Gaisa padeves avots ir jāieello. Ir stingri ieteicams lietot gaisa filtru, regulatoru un ellotāju (FRL), kā tas ir redzams 1. attēlā, jo tādējādi rīkam tiek nodrošināta tīra un ieellota gaisa padeve, uzturot nepieciešamo spiedienu. Lai saņemtu papildinformāciju par šādu aprīkojumu, sazinieties ar piegādātāju. Ja šāds aprīkojums netiek lietots, instruments ir manuāli jāello.

Lai manuāli ieeļlotu instrumentu, atvienojiet gaisa vadu un iekārtas caurules savienotājā (ieplūdes atverē) iepiliniet 2 vai 3 pilienus piemērotas pneimatiskā motora ellas, piemēram, Fuji Kosan FK-20, Mobil ALMO 525 vai Shell TÓRCULA® 32. Atkārtoti pievienojiet instrumentu gaisa padeves avotam un dažas sekundes darbiniet instrumentu ar mazu darbības ātrumu, lai ar gaisa plūsmu izplatītu ellu sistēmā. Ja instruments tiek bieži lietots, ellojiet to katru dienu vai tad, kad samazinās tā darbības ātrums vai pazeminās jauda.

Instrumenta darbības laikā ir ieteicams instrumentā nodrošināt 6,2 bāru (90 psig) gaisa spiedienu. Instrumentu var darbināt arī ar zemāku spiedienu, taču spiediens nekādā gadījumā nedrīkst pārsniegt 6,2 bārus (90 psig).

Lietošanas norādījumi

1. Pirms šī instrumenta lietošanas izlasiet visus norādījumus. Visiem lietotājiem ir pilnībā jāapgūst instrumenta lietošana un jāiepazīstas ar šiem drošības noteikumiem. Visas apkopes un remonta darbības ir jāveic atbilstoši apmācītiem darbiniekiem.

2. Pärliecinieties, ka instruments ir atvienots no gaisa padeves avota. Izvēlieties piemērotu slīpmateriālu un piestipriniet to pie atbalsta paliktņa. Piestipriniet slīpmateriālu atbalsta paliktņa vidū.

3. Strādājot ar instrumentu, noteikti lietojiet nepieciešamo aizsargaprīkojumu.

4. Slīpējot iedarbiniet instrumentu tikai pēc tam, kad tas ir atbalstīts pret apstrādājamo virsmu. Pirms instrumenta apturēšanas noteikti nonemiet to no apstrādājamās virsmas. Tādējādi tiks novērsta virsmas saskrāpēšana slīpmateriāla pārmērīgi liela griešanās ātruma ietekmē.

5. Pirms slīpmateriāla vai atbalsta paliktņa uzstādīšanas, regulēšanas vai nonemšanas noteikti pārtrauciet gaisa padevi pulēšanas mašīnai.

6. Vienmēr ienemiet stabilu stāju un/vai pozīciju un sagatavojieties pulēšanas mašīnas radītā griezes momenta ietekmei.

7. Lietojiet tikai atbilstošas rezerves daļas.

8. Vienmēr nodrošiniet, lai slīpējamais materiāls būtu cieši nostiprināts un nekustētos.

9. Regulāri pārbaudiet, vai šļūtene un savienojumi nav nodiluši. Nesot instrumentu, nesatveriet to aiz šļūtenes, un, ja instrumentam ir pievienots gaisa padeves avots, uzmanieties, lai neiedarbinātu instrumentu.

10. Nepārsniedziet maksimālo ieteicamo gaisa spiedienu. Lietojiet aizsargaprīkojumu saskaṇā ar ieteikumiem.

11. Instrumentam nav elektroizolācijas. Nelietojiet instrumentu, ja tas var saskarties ar spriegumam pieslēgtiem vadiem, gāzes caurulēm, ūdens caurulēm un citiem līdzīgiem objektiem. Pirms instrumenta lietošanas pārba

12. Uzmanieties, lai nepieļautu apgērba, saišu, matu, tīrīšanas lupatiņu un citu līdzīgu objektu iekeršanos kustīgajās daļās. lekeršanās izraisa ķermeņa paraušanu apstrādātā objekta un instrumenta kustīgo daļu virzienā, radot nopietnu apdraudējumu.

13. Lietošanas laikā netuviniet rokas rotējošajam paliktnim.

14. Ja konstatējat instrumenta darbības traucējumus, nekavējoties pārtrauciet instrumenta lietošanu un nododiet to apkopes un remonta veikšanai.

15. Nedarbiniet instrumentu tukšgaitā, ja nav veikti nepieciešamie piesardzības pasā-kumi personu vai objektu aizsardzībai pret aizmestu slīpmateriālu vai paliktni.

Tehniskie dati

Mirka® ROP2 312NV	512NV
Ieteicamais gaisa vada lielums (minimālais	10 mm 3/8 in
Ieteicamais maksimālais šlūtenes garums	8 meters 25 feet
Gaisa spiediens - Maksimālais darba spiediens	6.2 bar 90 psig
Gaisa spiediens - Ieteicamais minimālais spiediens	nav

Izstrādājuma konfigurācija/tehniskie dati: 10 000 apgr./min ekscentra orbitālā pulēšanas mašīna

Orbīta	Paliktņa izmērs (mm (collas))	Modeļa numurs	Izstrā-dājuma tīrsvars kg (mārciņas)	Augustums (mm (collas))	Garums (mm (collas))	*Trok-šņa līme-nis (dBA)	Jauda (vati (ZS))	Gaisa patēriņš (l/ min (standarta kubikpēdas/min))	**Vibrācijas līmenis (m/s2)	**Nepre-cizitātes koeficients
12,0 mm (1/2 col-las)	77 (3)	ROP2-312NV	1,18 (2,60)	108,2 (4,26)	251,9 (9,9)	80,5	276 (0,37)	538 (19)	4,47	0,94
	125 (5)	ROP2-512NV	1,23 (2,71)	109,6 (4,31)	277,0 (10,9)	81,0	343 (0,46)	594 (21)	7,46	1,23
Trokšņu līmeņa pārbaude ir veikta atbilstoši standartam EN ISO 15744:2008 — Rokas pārnēsājamie mehāniskās piedziņas darbarīki — Trokšņa mērišanas kodekss — Inženiermetode (2. klase) un standartu EN ISO 11203:2009 Akustika — Mašīnu un iekārtu emitētais troksnis — Skaņas emisijas spiediena līmeņu noteikšana darba vietā un citās norādītās vietās no skaņas jaudas līmeņa.Vibrāciju pārbaude ir veikta atbilstoši standartam EN ISO 28927-3 — Ar piedziņu aprīkotie portatīvie rokturamie darbarīki — Testēšanas metodes vibrāciju emisijas novērtēšanai — 3. daļa: Pulēšanas ripas un rotācijas, orbitālās un ekscentra orbitālās slīpmašīnas.

Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

* Tabulā norādītās vērtības ir iegūtas, laboratorijā veicot pārbaudes saskaṇā ar norādītajiem kodeksiem un standartiem, tāpēc ar tām nepietiek riska novērtēšanai. Konkrētā darba vietā veikto mērījumu vērtības var atšķirties no norādītajām vērtībām. Faktiskās iedarbības vērtības un riska vai kaitējuma līmenis, kuram tiek pakļauta persona, katrā situācijā ir atšķirīgi un ir atkarīgi no apkārtējās vides, personas rīcības, apstrādājamā materiāla, darba vietas iekārtojuma, kā arī lietotāja fiziskā stāvokļa un tā, cik ilgi lietotājs ir pakļauts troksnim un vibrācijai. Uznēmums Mirka, Ltd. neuzņemas atbildību par sekām, kuras izraisa personas riska novērtējums, pamatojoties uz norādītajām vērtībā, nevis faktiskajām iedarbības vērtībām.

Papildinformāciju par arodveselību un drošību var iegūt tālāk norādītajās vietnēs.

https://osha.europa.eu/en (Eiropā)

http://www.osha.gov (ASV)

Problēmu novēršanas norādījumi

Problēma lespējamais cēlonis Risinājums
Maza jauda un/vai mazs darbī-bas ātrums tukšgaitā.	Nepietiekams gaisa spiediens. Pārbaudiet spiedienu gaisa vadā pie pulēšanas mašīnas ieplūdes atveres, darbinot instru-mentu tukšgaitā. Spiedienam ir jābūt 6,2 bāri (90 psig/620 kPa).
	Aizsprostots skaņas slāpētājs(-i) Norādījumuus par skaņas slāpētāja nonemšanu skatiet sadaļā “Korpusa izjaukšana”. Skaņas slā-pētāju (daļas Nr. 51) var skalot ar tīru, piemērotu tīrīšanas līdzekli, līdz no tā ir izvadīti visi netīrumi un ir novērst aizsprostojums. Ja skaņas slāpētāju nevar atbilstoši iztīrīt, nomainiet to. (Skatiet sadaļu “Korpusa montāža”.)
	Aizsprostots ieplūdes atveres siets. Iztīriet ieplūdes atveres sietu ar tīru, piemērotu tīrī-šanas šķīdumu. Ja sietu nevar iztīrīt, nomainiet to.
	Viena vai vairākas nodilušas vai salūzušas lāpstiņas.	Uzstādiet pilnu jaunu lāpstiņu komplektu (lai nodrošinātu pareizu darbību, ir jānomaina visas lāpstiņas). Ieelļojiet visas lāpstiņas ar kvalitatīvu pneimatisko instrumentu elļu. Skatiet sadaļas “Motora izjaukšana” un “Motora montāža”.
	Uz iekšēju gaisa noplūdi motora korpusā norāda lielāks gaisa patēriņš nekā parasti un mazāks ātrums nekā parasti.	Pārbaudiet, vai ir pareizi novietots motors un nofik-sēts sprostgredzens. Pārbaudiet, vai gredzenveida blīve fiksācijas gredzena gropē nav bojāta. Izņe-miet motora bloku un ievietojiet to atpakaļ. Skatiet sadaļas “Motora izjaukšana” un “Motora montāža”.
	Nodilušas motora daļas. Motora kapitālremonts. Sazinieties ar pilnvarotu Mirka apkopes centru.
	Nodiluši vai salūzuši vārpstas gultņi Nomainiet nodilušos vai salūzušos gultņus. Skatiet sadaļu Vārpstas līdzsvarotāja un vārpstas izjauk-šana un Vārpstas gultņu, AirSHIELDTM un vārpstas līdzsvarotāja montāža.
Gaisa noplūde caur darbības ātruma kontroles ierīci un/vai vārsta kājiņu.	Netīra, salūzusi vai saliekusies vārsta atspere, vārsts vai vārsta ligzda.	Izjauciet ierīci, pārbaudiet daļas un nomainiet nodilušās vai bojātās daļas. Skatiet 2. un 3. dar-bību sadaļās “Korpusa izjaukšana” un “Korpusa montāža”.
Vibrācija/nevienmērīga darbība.	Nepiemērots paliktnis. Lietojiet tikai konkrētajai iekārtai piemērota izmēra un svara paliktrņus.
	Pievienots apdares paliktnis vai cites materiāls.	Lietojiet tikai konkrētajai iekārtai paredzētos slīp-materiālus un/vai apdares paliktrņus. Nepiestipriniet pulēšanas mašīnas paliktna virsmai nekādas daļas vai materiālus, kas nav īpaši paredzēti lietošanai ar pamatni vai pulēšanas mašīnu.
	Nepareiza eļļošana vai ārēju netīrumu uzkrāšanās.	Izjauciet pulēšanas mašīnu un iztīriet to, izmantojot piemērotu tīrīšanas šķīdumu. Samontējiet pulēša-nas mašīnu. (Skatiet apkopes rokasgrāmatu.)
	Nodiluši vai salūzuši aizmugurējie vai priekšējie motora gultņi.	Nomainiet nodilušos vai salūzušos gultņus. Skatiet sadaļas “Motora izjaukšana” un “Motora montāža”.
