KASUTUSJUHEND ROP2 512NV Mirka

Mirka 10 000 p/min 77 mm (3 tolli) ja 125 mm (5 tolli) elektriline kahe käega kasutatav ekstsentrikpoleermasin

Vastavusdeklaratsioon

Mirka Ltd.

66850 Jeppo, Soome

teatab ainuvastutusel, et selle deklaratsiooniga seotud 77 mm (3 tolli) ja 125 mm (5 tolli) 10 000 p/min elektriline kahe käega kasutatav ekstsentrikpoleermasin (vt konkreetse mudeli tabelit „Toote konfiguratsioon/spetsifikatsioonid“) vastab järgmistele standarditele või muudele normdokumentidele. EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 kooskõlas määrustega 2006/42/EÜ.

Jeppo 04.06.2020

MIRKA

Väljaandmise koht ja kuupäev Ettevõte Stefan Sjöberg, juhtiv asepresident

Juhised kasutajale

Sisaldab järgmisi peatükke: „Osade leht“, „Osade loend“, „Poleermasina varuosade komplektid“, „Lugege jaotist“, „Tööriista öige kasutamine“, „Tööjaamad“, „Tööriista kasutuselevõtmine“ ja nõustuge sellega“, „Kasutusjuhised“, „Toote konfiguratsioon/spetsifikatsioonid“, „Törkeotsingujuhend“.

NB!

Enne tööriista komplekteerimist, käitamist, hooldamist ja remon-timist lugege hoolikalt juhiseid. Hoidke juhiseid turvalises ja hölpsasti kättesaadavas kohas.

C€

Valmistaja/ tarnija

Mirka Ltd.

66850 Jeppo

Soome

Tel: + 358 20 760 2111

Kohustuslikud isikukaitsevahendid

Kaitseprillid Respiraatorid

Kaitsekindad Körvakaitsevahendid

HOIATUS!

Kasutage tööriista kasutamisel alati nõutavaid isikukaitsevahendeid, mille loetelu leiate tootja kasutusjuhisest ja kohalikest/rahvuslikest standarditest.

- Ärge kasutage elektritööriistu, kui olete väsinud või alkoholi, narkootikumide või ravimite mõju all.

- Lugege läbi töödeldavate pindade ja materjalide ohutuskaardid (MSDS).

- Kasutage tööriista koos tolmueemaldusvahendiga. Sobiv tolmueemaldusvahend aitab ära hoida ohtlike tolmukoguste tekkimist.

- Ärge kūünitage tööriista kasutades liiga kaugele ette või küljele. Hoidke alati tasakaalu ja kindlat jalgealust.

- Ärge kandke avaraid riideid ega ehteid. Hoidke juuksed, riided ja kindad eemal liikuvatest osadest.

Avarad riided, ehted või pikad juuksed võivad liikuvatesse osadesse takerduda.

- Randmetes või kätes väsimuse või ebamugavustunde tekkimisel lõpetage töö ja pöörduge arsti poole.

Korduvad töövötted, liigutused ja vibratsioon vöivad pöhjustada labakäte, randmete ja käsivarte vigastusi.

- Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, lahtise leegi, plahvatusohtlike vedelike, gaaside või tolmu lähedal.

- Tööriistal puudub elektriisolatsioon. Enne kasutamist kontrollige, et tööalas poleks lahtisi juhtmeid, gaasitorusid jms.

! ETTEVAATUST

• Vältige soovimatut käivitamist.
- Enne tööriista ühendamist suruõhuseadmega eemaldage mutrivõtme alus.
- Tööala peab olema puhas ja hästi valgustatud.
- Veenduge alati, et lihvitav detail on korralikult fikseeritud.
- Enne liivapaberi vahetamist ühendage alati suruõhuseade tööriista küljest lahti.

Täiendavad ohutusnõuded

• Enne tööriista kasutamist lugege läbi köik juhised. Köikidel kasutajatel peab olema kasutus- ja hooldusalane väljaõpe.
• Tööriista tohivad hooldada vaid väljaõppe saanud isikud. Hoolduseks võtke ühendust Mirka volitatud teeninduskeskusega.
• Kandke alati nõutud kaitsevarustust (vt hoiatusi).
• Kasutaja peab olema ohutus positsioonis ja tal peab olema kindel haare ja jalgealune.
• Veenduge alati, et lihvitav detail on korralikult fikseeritud.
• Kontrollige tööriista, lihvpatja, voolikuid ja liitmikke kulumise suhtes.
• Veenduge alati töö ohutuses, ärge kunagi kandke kaasas, ladustage või jätke järelevalveta suruõhuseadmega ühendatud tööriista.
• Vaakumseadme tolmukotti tuleb iga päev puhastada või vahetada. Tolm võib olla äärmiselt tuleohtlik.

Koti tühjendamine või väljavahetamine tagab ka optimaalse jõudluse.

• Ärge ületage maksimaalset soovitatud öhuröhku 6,2 baari (90 psig).
  • Vältige riiete, lipsude, lahtiste juuste, puhastuslappide jms sellise takerdumist masina liikuvate osade vahele.
• Hoidke masina kasutamisel käed liikuvast lihvpadjast eemal.
• Kui tundub, et tööriist on rikkis, löpetage kohe selle kasutamine ning korraldage hooldus ja remont.
• Enne liivapaberi vahetamist ühendage alati suruõhuseade tööriista küljest lahti. Olge lihvmaterjali lihvpadja külge kinnitamisel ja tsentreerimisel väga ettevaatlik.

Lugege jaotist

1) Tegevusala üldised ohutus- ja tervishoiumäärused, osa 1910, OSHA 2206, saadaval: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Kaasaskantavate pneumotööriistade ohutuskoodeks, ANSI B186.1 saadaval: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Riigi ja kohalikud määrused.

Tööriista öige kasutamine

Lihvija/poleerija on mõeldud igat tüüpi materjalide, näiteks metalli, puidu, kivi, plasti jms lihvimiseks, kasutades sobivat poleerketast. Ärge kasutage lihvijat/poleerijat muul kui ettenähtud otstarbel, ilma tootja või tootja volitatud tarnijaga konsulteerimata. Ärge kasutage poleertaldu, mille töökiirus koormuseta on vähem kui 10 000 p/min.

Töökohad

Tööriist on möeldud kasutamiseks käsitööriistana. Tööriista kasutamisel on soovitatav alati seista stabiilsel pörandal. Seda saab kasutada igas asendis, kuid köigepealt peab kasutaja seisma kindlalt stabiilsel alusel ning võtma arvesse, et poleermasin võib tekitada pöördejõu reaktsiooni. Vaadake jaotist „Kasutusjuhised”.

„Tööriista töökorda seadmine” ja nõustuge sellega

Kasutage puhast, määritud õhukompressorit, mille õhurõhk tööriista juures on 6,2 baari (90 psig), kui tööriista hoob on täielikult alla vajutatud. Soovitatav on kasutada heakskiidetud õhuvoolikut läbimõõduga 10 mm (3/8 tolli) ja pikkusega kuni 8 m (25 jalga). Tööriist on soovitatav ühendada õhukompressoriga joonisel 1 näidatud viisil.

Ärge ühendage tööriista öhukanalisüsteemiga, millel puudub hölp- sasti juurdepääsetav ja kasutatav öhusulgeklapp. Öhukompressor peab olema määritud. Tungivalt soovitatav on kasutada öhufiltrit, regulaatorit ja määrimisseadet (FRL) joonisel 1 näidatud viisil, kuna sel juhul jõuab tööriista puhas, õige rõhuga ning määrdeainet sisaldav öhk. Seadmete kohta saate lisateavet tarnijalt. Kui neid seadmeid ei kasutata, tuleb tööriist käsitsi määrida.

Tööriista käsitsi määrimiseks eemaldage õhukanal ja kandke masina voolikuliitmikku (sisselase) 2–3 tilka sobivat pneumomootori määrdeõli, nagu Fuji Kosan FK-20, Mobil ALMO 525 või Shell TORCULA® 32. Ühendage tööriist õhukompressoriga ja käitage tööriista aeglaselt mõni sekund, et lasta õhul õli laiali kanda. Kui tööriista kasutatakse sageli, määrige seda iga päev või siis, kui tööriist aeglustub või selle võimsus hakkab kaduma.

Tööriista käitamise ajal on soovitatav öhurõhk tööriistas 6,2 baari (90 psig). Tööriista võib käitada väiksema rõhuga, kuid mitte kunagi suurema rõhuga kui 6,2 baari (90 psig).

Kasutusjuhised

1) Enne tööriista kasutamist lugege läbi köik juhised. Köik kasutajad peavad olema läbinud väljaõppe ja tundma neid ohutusjuhiseid. Köiki hooldus- ja remonditõid tohivad teha ainult väljaõppe saanud töötajad.
2) Veenduge, et tööriist ei ole öhukompressoriga ühendatud. Valige töö jaoks sobiv poleerketas ja kinnitage see poleertalla külge. Tsentreerige poleerketas ettevaatlikult poleertallale.
3) Kandke tööriista kasutamisel alati nõutud isikukaitsevahendeid.
4) Lihvimisel asetage tööriist alati enne käivitamist tööpinnale. Enne seiskamist eemaldage tööriist alati tööpinnalt. See aitab vältida tööpinna sisse kaevumist poleerketta liigse kiiruse töttu.
5) Enne poleerketta või -talla paigaldamist, reguleerimist ja eemaldamist katkestage alati ühendus õhukompressoriga.
6) Veenduge alati, et teie jalgealune ja/või asend on kindel, ning võtke arvesse poleermasina tekitatavat pöördejõu reaktsiooni.
7) Kasutage ainult sobivaid varuosi.
8) Veenduge alati, et lihvitav materjal on kindlalt paigal.
9) Kontrollige voolikut ja kinnitusi regulaarselt kulumise suhtes. Ärge hoidke tööriista voolikust ja olge vooliku-ga ühendatud tööriista kandmisel alati ettevaatlik, et vältida tööriista käivitumist.
10) Ärge kasutage maksimaalsest soovitatavast öhurõhust suuremat rõhku. Kasutage soovitatavaid kaitsevahendeid.
11) Tööriistal ei ole elektriisolatsiooni. Ärge kasutage tööriista, kui see võib kokku puutuda elektrivoolu, gaasitorude, veetorudega jms. Enne töö alustamist kontrollige töökohta.
12) Vältige riiete, sidemete, juuste, puhastuslappide jms takerdumist tööriista liikuvate osade vahele. Takerdumisel tömbab tööriist kehaosad tööpinna ja seadme liikuvate osade poole ning see vöib olla väga ohtlik.
13) Hoidke käed tööriista kasutamise ajal pöörlevast tallast eemal.
14) Kui tööriist tõrgub, lõpetage kohe selle kasutamine ja viige see hooldusse või remonti.
15) Ärge laske tööriistal vabalt liikuda, kasutamata ettevaatusabinõusid, et vältida ümbritsevate inimeste või esemete tabamist ootamatult lahtitulnud poleerketta või -tallaga.

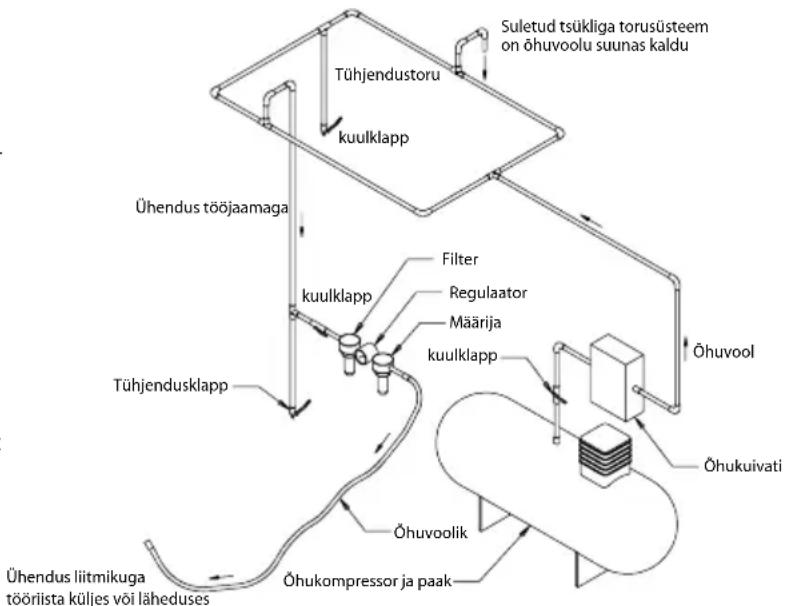


Tehnilised andmed

Mirka® ROP2 312NV 512NV
Öhukanali soovitatav suurus –miinimum	10 mm 3/8 in
Vooliku soovitatav maksimumpikkus 8 meters 25 feet
Öhurõhk - Maksimaalne töörõhk	6.2 bar 90 psig
Öhurõhk - Soovitatav miinimum	Puudub

Toote konfiguratsioon/spetsifikatsioonid: 10 000 p/min elektriline ekstsentrikpoleermasin

Mõju-ringi läbimõõt	Poleer-talla suurus, mm (tollid)	Mudeli number	Toote netokaal, kg (naelad)	Kõrgus, mm (tollid)	Pikkus, mm (tollid)	* Mü-ratase, dBA	Võimsus vattides (hj)	Öhutarve, lllit minutis (kuupjal-ga minutis)	** Vibrat-sioonitase, m/s2	** Määrama-tustegur
12,0 mm (1/2 tolli)	77 (3)	ROP2-312NV	1,18 (2,60)	108,2 (4,26)	251,9 (9,9)	80,5	276 (0,37)	538 (19)	4,47	0,94
	125 (5)	ROP2-512NV	1,23 (2,71)	109,6 (4,31)	277,0 (10,9)	81,0	343 (0,46)	594 (21)	7,46	1,23
Müra mõõtmisel järgiti standardit EN ISO 15744:2008 – mitteelektrilised käsitööriistad – müra mõõtmise koodeks – tehnoloogiline meetod (2. klass) ja EN ISO 11203:2009 – akustika – masinate ja seadmete tekitatud müra – helirõhutaseme määramine töö- ja muudes piiritletud kohtades helivõimsustaseme alusel.Vibratsiooni mõõtmisel järgiti standardit EN ISO 28927-3 – kaasaskantavad käsitööriistad – vibratsiooni hindamise katsemeetod – 3. osa: poleerimismasinad, pöördlihvkettad ja korrapäratu liikumisega pöördlihvkettad.

Spetsifikatsioonid võivad ette teatamata muutuda.

* Tabelis märgitud väärtused põhinevad laboris tehtud katsetel, mille puhul järgiti kehtivaid koodekseid ja standardeid ning need ei ole piisavad riski hindamiseks. Konkreetses töökohas mõõdetud väärtused võivad märgitud väärtustest erineda. Tegelikult rakenduvad väärtused ja isikule tekkiv risk või kahju olenevad olukorrast ja keskkonnast, isiku töömeetoditest, töödeldavast materjalist, töökoha struktuurist ning tööajast ja kasutaja füüsilisest seisundist. Mirka, Ltd ei vastuta tagajärgede eest, mis tulenevad riskide hindamisel tegelike väärtuste asemel märgitud väärtuste kasutamisest.

Lisateavet töötervishoiu ja -ohutuse kohta leiate järgmistelt veebisaitidelt:

https://osha.europa.eu/en (Euroopa)

http://www.osha.gov (Ameerika Ühendriigid)

Törkeotsing

Probleem Võimalik põhjus Lahendus
Madal võimsus ja/või madal vabakiirus	Ebapiisav õhurõhk Kontrollige õhukanali rõhku poleermasina sissevõ-tuava juures, kui tööriist töötab vabakiirusel. Rõhk peab olema 6,2 baari (90 psig / 620 kPa).
	Ummistunud summuti(d) Vaadake teavet summuti eemaldamise kohta jaotisest „Korpuse demonteerimine”. Detaili 51 (summuti) saab läbi loputada puhta sobiva puhastuslahusega, kuni kogu mustus ja takistused on eemaldatud. Kui summutit ei önnestu korralikult puhastada, siis asendage see uuega. (Vt jaotist „Korpuse monteerimine”).
	Ummistunud õhufilter Puhastage õhufiltrit puhta ja sobiliku puhastus-vahendiga. Kui filtrit ei saa puhastada, vahetage see välja.
	Üks või mitu purunenud laba Paigaldage uute rootorilabade komplekt (seadme heas töökorras hoidmiseks tuleb kõik rootorila-bad vahetada). Katke rootorilabad kvaliteetse pneumoõliga. Vt jaotisi „Mootori demonteerimine” ja „Mootori monteerimine”.
	Mootorikorpuse seesmist õhuleket näitab tavalisest suurem õhutarve ja madalam kiirus.	Kontrollige mootori õiget paigutust ja lukustusrõnga kinnitumist. Kontrollige, ega lukustusrõnga soones olev rõngastihend pole kahjustatud. Eemaldage mootorikoost ja paigaldage see uuesti. Vt jaotisi „Mootori demonteerimine” ja „Mootori monteeri-mine”.
	Mootori osad on kulunud Remontige mootort. Võtke ühendust Mirka volita-tud hoolduskeskusega.
	Kulunud või purunenud spindlilaagrid Asendage kulunud või purunenud laagrid. Vt jaotisi „Võllitasakaalusti ja spindli demonteerimine” ning „Spindlilaagrite, AirSHIELDTM-i ja võllitasakaalusti monteerimine”.
Õhuleke kiiruse juhtseadme ja/ või klapitüve kaudu.	Määrdunud, purunenud või paindunud klapivedru, klapp või klapipesa.	Demonteerige detailid, uurige neid ja asendage kulunud või kahjustunud detailid uutega. Vt etappe 2 ja 3 jaotises „Korpuse demonteerimine” ning etappe 2 ja 3 jaotises „Korpuse monteerimine”.
Vibratsioon / ebaühtlane töö	Sobimatu poleertald Kasutage ainult sellele masinale mõeldud suuruse ja kaaluga poleertaldu.
	Liidestalla lisamine või muu materjali kasutamine	Kasutage ainult sellele masinale mõeldud suuruse ja kaaluga poleerkettaid ja/või liideseid. Ärge kin-nitage poleermasina tallapinnale midagi, mis pole mõeldud talla ja poleermasinaga kasutamiseks.
	Ebapiisav määrimine või prügi kogune-mine	Võtke poleermasin koost lahti ja puhastage sobiliku puhastusvahendiga. Pange poleermasin uuesti kokku. (Vt hooldusjuhendit.)
	Kulunud või purunenud mootori taga- või esilaagrid	Asendage kulunud või purunenud laagrid. Vt jaotisi „Mootori demonteerimine” ja „Mootori monteeri-mine”.
