KASUTUSJUHEND RP 300NV Mirka

VastavusdeklaratsioonKWH Mirka Ltd.66850 Jeppo, Soometeatab ainuvastutusel, et selle deklaratsiooniga seotud 77 mm (3 tolli) 3000 p/min pöörlev poleermasin (vt konkreetse mudeli tabelit „Toote konfiguratsioon/spetsifikatsioonid”) vastab järgmistele standarditele või muudele normdokumentidele. EN ISO 15744:2008. Järgib direktiivi 89/392/EMÜsätteid, mida on parandatud direktiividega 91/368/EMU, 93/44/EMU ja 93/68/EMU, ning on kooskõlas direktiiviga 2006/42/EÜ.
Jeppo 06.04.2016	MIRKA
Väljaandmise koht ja kuupäev Ettevõte Stefan Sjöberg, tegevjuht
Juhised kasutajaleSisaldab järgmisi peatükke: „Lugege jaotist“, „Tööriista õige kasutamine“, „Tööjaamad“, „Tööriista kasutuselevõtmine“ ja nõustuge sellega, „Kasutusjuhised“, „Toote konfiguratsioon/spetsifikatsioonid“, „Osade leht“, „Osade loend“, „Varuosade komplektid“, „Törkeotsingujuhend”		NB!Enne tööriista komplekteerimist, käitamist, hooldamist ja remon-timist lugege hoolikalt juhiseid. Hoidke juhiseid turvalises ja hõlpsasti kättesaadavas kohas.
Tootja/tarnijaKWH Mirka Ltd.66850 JeppoSoomeTel: [phone]Faks: [phone]		Kohustuslikud isikukaitsevahendidKaitseprillid RespiraatoridKaitsekindad Kõrvakaitsevahendid
Soovitatav õhukanali suurus – minimaalselt10 mm 3/8 tolli	Soovitatav maksimaalne vooliku pikkus8 meetrit 25 jalga		Maksimaalne töörõhk 6,2 baari 90 psigSoovitatav miminimum Puudub Puudub

Lugege jaotist

1) Tegevusala üldised ohutus- ja tervishoiumäärused, osa 1910, OSHA 2206, saadaval: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Kaasaskantavate pneumotööriistade ohutuskoodeks, ANSI B186.1 saadaval: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Riigi ja kohalikud määrused.

Tööriista öige kasutamine

Poleerija on mõeldud igat tüüpi materjalide, näiteks metalli, puidu, kivi, plasti jms lihvimiseks, kasutades sobivat poleerketast. Ärge kasutage poleerijat muul kui ettenähtud otstarbel, ilma tootja või tootja volitatud tarnijaga konsulteerimata. Ärge kasutage taldu, mille töökiirus koormuseta on vähem kui 3 000 p/min.

Töökohad

Tööriist on mõeldud kasutamiseks käsitööriistana. Tööriista kasutamisel on soovitatav alati seista stabiilsel põrandal. Seda saab kasutada igas asendis, kuid kõigepealt peab kasutaja seisma kindlalt stabiilsel alusel ning võtma arvesse, et lihvmasin võib tekitada põördejõu reaktsiooni. Vaadake jaotist „Kasutusjuhised”.

„Tööriista kasutuselevõtmine” ja nõus-tuge sellega

Kasutage puhast, määritud õhukompressorit, mille õhurõhk tööriista juures on 6,2 baari (90 psig), kui tööriista hoob on täielikult alla vajutatud. Soovitatav on kasutada heakskiidetud õhuvoolikut läbimõõduga 10 mm (3/8 tolli) ja pikkusega kuni 8 m (25 jalga). Tööriist on soovitatav ühendada õhukompressoriga joonisel 1 näidatud viisil.

Ärge ühendage tööriista öhusüsteemiga, millel pole kergesti juurdepääsetavat ja kasutatavat öhu sulgemisventiili. Öhukompressor peab olema määritud. Tungivalt soovitatav on kasutada öhufiltrit, regulaatorit ja määrimisseadet (FRL) joonisel 1 näidatud viisil, kuna sel juhul jõuab tööriista puhas, õige rõhuga ning määrdeainet sisaldav öhk. Seadmete kohta saate lisateavet tarnijalt. Kui neid seadmeid ei kasutata, tuleb tööriista käsitsi määrida Tööriista käsitsi määrimiseks eemaldage öhukanal ja kandke masina voolikuliitmikku (sisselase) 2–3 tilka sobivat pneumomootori määrdeöli, nagu Fuji Kosan FK-20, Mobil ALMO 525 või Shell TORCULA® 32. Ühendage tööriist öhukompressoriga ja käitage tööriista aeglaselt möni sekund, et lasta öhul öli laiali kanda. Kui tööriista kasutatakse sageli, määrige seda iga päev või siis, kui tööriist aeglustub või selle võimsus hakkab kaduma. Tööriista käitamise ajal on soovitatav öhurõhk tööriistas 6,2 baari (90 psig). Tööriista võib käitada väiksema rõhuga, kuid mitte kunagi suurema rõhuga kui 6,2 baari (90 psig).

Kasutusjuhised

1) Enne tööriista kasutamist lugege läbi köik juhised. Köik kasutajad peavad olema läbinud väljaöppe ja tundma neid ohutusjuhiseid. Köiki hooldus- ja remonditöid tohivad teha ainult väljaöppe saanud töötajad.
2) Veenduge, et tööriist ei ole öhukompressoriga ühendatud. Valige töö jaoks sobiv lihvketas ja kinnitage see lihvtalla külge. Tsentreerige poleerketas ettevaatlikult poleertallale.
3) Kandke tööriista kasutamisel alati nõutud isikukaitsevahendeid.
4) Lihvimisel asetage tööriist alati enne käivitamist tööpinnale. Enne seiskamist eemaldage tööriist alati tööpinnalt. See aitab vältida tööpinna sisse kaevumist poleerketta liigse kiiruse töttu.
5) Enne poleerketta või -talla paigaldamist, reguleerimist ja eemaldamist katkestage alati ühendus õhukompressoriga.
6) Veenduge alati, et teie jalgealune ja/või asend on kindel, ning võtke arvesse poleermasina tekitatavat pöördejõu reaktsiooni.
7) Kasutage ainult sobivaid varuosi.
8) Veenduge alati, et lihvitav materjal on kindlalt paigal.
9) Kontrollige voolikut ja kinnitusi regulaarselt kulumise suhtes. Ärge hoidke tööriista voolikut ja olge voolikuga ühendatud tööriista kandmisel alati ettevaatlik, et vältida tööriista käivitumist.
10) Årge kasutage maksimaalsest soovitatavast öhurõhust suuremat rõhku. Kasutage soovitatavaid kaitsevahendeid.
11) Tööriistal ei ole elektriisolatsiooni. Ärge kasutage tööriista, kui see võib kokku puutuda elektrivoolu, gaasitorude, veetorudega jms. Enne töö alustamist kontrollige töökohta.
12) Vältige riiete, sidemete, juuste, puhastuslappide jms takerdumist tööriista liikuvate osade vahele. Takerdumisel tömbab tööriist kehaosad tööpinna ja seadme liikuvate osade poole ning see vöib olla väga ohtlik.
13) Hoidke käed tööriista kasutamise ajal pöörlevast tallast eemal.
14) Kui tööriist törgub, löpetage kohe selle kasutamine ja viige see hooldusse või remonti.
15) Ärge laske tööriistal vabalt liikuda, kasutamata ettevaatusabinõusid, et vältida ümbritsevate inimeste või esemete tabamist ootamatult lahtitulnud poleerketta või -tallaga.

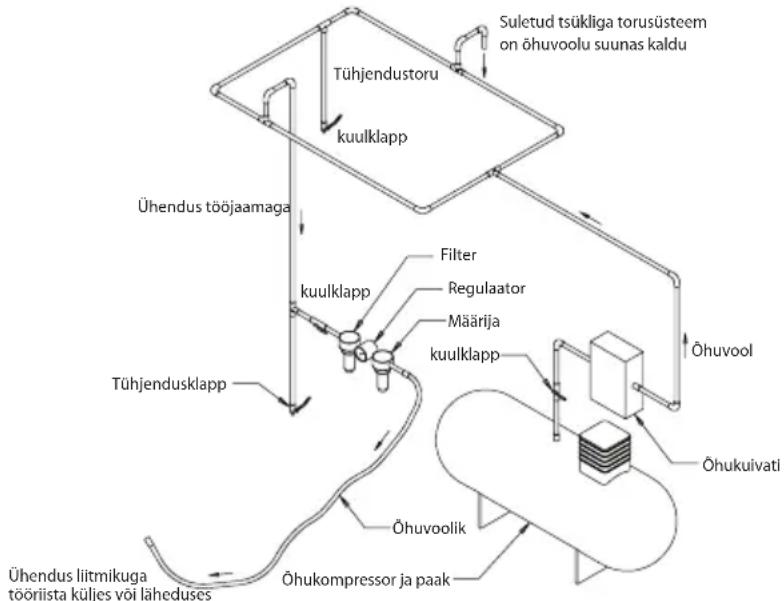


Joonis 1

Toote konfiguratsioon/spetsifikatsioonid: 3000 p/min pöörlev poleermasin

Vaakum-seadme tüüp	suurus mm (tolli)	Mudeli number	Toote ne-tokaal, kg (naelad)	Kõrgus, mm (tolli)	Pikkus mm (tolli)	Võimsus vat-tides (hj)	Öhutar-ve, liitrit minutis (kuupjalga minutis)	*Müra-tase, dBA	* Vibrat-sioonita-se, m/s2	* Määra-matus, K m/s2
Mittevaa-kumiline	77 mm (3 tolli)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Spetsifikatsioonid võivad ette teatamata muutuda.

* Tabelis märgitud väärtused põhinevad laboris tehtud katsetel, mille puhul järgiti kehtivaid koodekseid ja standardeid ning need ei ole piisavad riski hindamiseks. Konkreetses töökohas mõõdetud väärtused võivad olla märgitud väärtustest suuremad. Tegelikult rakenduvad väärtused ja isikule tekkiv risk või kahju olenevad olukorrast ja keskkonnast, isiku töömeetoditest, töödeldavast materjalist, töökoha struktuurist ning tööajast ja kasutaja füüsilisest seisundist. KWH Mirka, Ltd ei vastuta tagajärgede eest, mis tulenevad riskide hindamisel tegelike väärtuste asemel märgitud väärtuste kasutamisest.

Lisateavet töötervishoiu ja -ohutuse kohta leiate järgmistelt veebisaitidelt:

https://osha.europa.eu/en(Euroopa)

http://www.osha.gov (Ameerika Ühendriigid)

Törkeotsing

Probleem Võimalik põhjus Lahendus
Madal võimsus ja/või madal vabakiirus	Ebapiisav õhurõhk Kontrollige õhukanali rõhku poleermasina sissevõ-tuava juures, kui tööriist töötab vabakiirusel. Rõhk peab olema 6,2 baari (90 psig / 620 kPa).
	Ummistunud summuti(d). Vaadake teavet summuti eemaldamise kohta jaotisest „Korpuse demonteerimine”. Summuti saab läbi loputa-da puhta sobiva puhastuslahusega, kuni kogu mustus ja takistused on eemaldatud. Kui summutit ei önnestu korralikult puhastada, siis asendage see uuega.
	Ummistunud õhufilter Puhastage õhufiltrit puhta ja sobiliku puhastusvahen-diga. Kui filtrit ei saa puhastada, vahetage see välja.
	Üks või mitu purunenud laba Paigaldage uute rootorilabade komplekt (seadme heas töökorras hoidmiseks tuleb kõik rootorilabad va-hetada). Katke rootorilabad kvaliteetse pneumoõliga.
	Mootorikorpuse seesmist õhuleket näitab tavalisest suurem õhutarve ja madalam kiirus.	Kontrollige mootori õiget paigutust ja lukustusrõnga kinnitumist. Kontrollige, ega lukustusrõnga soones olev rõngastihend pole kahjustatud. Eemaldage mootorikoost ja paigaldage see uuesti.
	Mootori osad on kulunud. Remontige mootorit. Võtke ühendust Mirka volitatud hoolduskeskusega.
	Kulunud või purunenud spindlilaagrid Asendage kulunud või purunenud laagrid.
Öhuleke kiiruse juhtseadme ja/ või klapitüve kaudu.	Määrdunud, purunenud või paindunud klapivedru, klapp või klapipesa.	Demonteerige detailid, uurige neid ja asendage kulunud või kahjustunud detailid uutega.
Vibratsioon / ebaühtlane töö.	Vale lihvtald. Kasutage ainult sellele masinale mõeldud suuruse ja kaaluga poleertaldu.
	Liidestalla lisamine või muu materjali kasutamine.	Kasutage ainult sellele masinale mõeldud suuruse ja kaaluga poleerkettaid ja/või liideseid. Ärge kinnitage poleermasina tallapinnale midagi, mis pole mõeldud talla ja poleermasinaga kasutamiseks.
	Ebapiisav määrimine või prügi kogune-mine.	Võtke poleermasin koost lahti ja puhastage sobiliku puhastusvahendiga. Pange poleermasin uuesti kokku.
	Kulunud või purunenud mootori taga- või esilaagrid	Asendage kulunud või purunenud laagrid.
