Megfelelőségi nyilatkozatKWH Mirka Ltd.66850 Jeppo, Finnországönálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező 77 mm-es (3 hüvelykes) 3000 rpm sebességű forgó polírozó (lásd az adott termékhez tartozó „Termékkonfiguráció és -specifikáció” táblázatot) megfelel az alábbi szabványoknak és további irányadó dokumentumoknak: EN ISO 15744:2008; Megfelel továbbá a 91/368/EGK és 93/44/EGK által módosított 89/392/EGK számú és 93/68/EGK irányelv, valamint az össze-foglaló 2006/42/EK irányelv előírásainak.
Jeppo 06.04.2016	MIRKA
Kiállítás helye és ideje Vállalat Stefan Sjöberg, elnök vezérigazgató
Kezelői útmutatóTartalom: Elolvasni és betartani, A gép helyes használata, Munkaállomások, A gép üzembe helyezése, Kezelői útmutató, Termékkonfiguráció és -specifikáció táblázatot, Alkatrészol-dal, Alkatrészlista, Tartalékalkatrész-készletek, Hibakeresési útmutató		FontosA gép üzembe helyezése, hasz-nálata, karbantartása és javításai előtt olvassa el a jelen útmutatót. Ezt az útmutatót hozzáférhető helyen kell tartani.
Gyártó/forgalmazóKWH Mirka Ltd.66850 JeppoFinnországTel: [phone]Fax: [phone]		Szükséges munkavédelmi felszerelésekVédőszemüveg LégzőmaszkVédőkesztyű Hallásvédő
Ajánlott légbecsat-lakozási méret – minimum10 mm 3/8 hüvelyk	Ajánlott maximális csőhossz8 m 25 láb		LégnyomásMaximális üzemi nyomás 6,2 bar 90 psigAjánlott minimum – –

Elolvasni és betartani

1) Általános munkavédelmi szabályok, 1910. rész, OSHA 2206, beszerezhető: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Hordozható sürített levegős gépek biztonsági kódexe, ANSI B186 1 beszerezhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Állami és helyi rendelkezések.

A gép helyes használata

A polírozógéppel bármely anyagú munkadarab (fém, fa, kő, műanyag stb.) megmunkálható az illető anyagnak megfelelő csiszolólappal. Tilos a polírozógépet a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. Tilos a 3000 rpm üresjárati sebesség alatti névleges értékű tartólapok használata.

Munkaállomások

A gépet rendeltetése szerint kézi szerszámként kell használni. Minden esetben ajánlott a géppel való munkavégzés közben stabil talajon állni. A munkavégzés tetszőleges testhelyzetben történhet, de használat előtt a kezelőnek biztonságos pozíciót kell felvennie, biztos kézzel kell fognia a csiszológépet, és stabil talajon kell állnia, felkészülve az indítási nyomaték hatására. Lásd a „Kezelői útmutató” című fejezetet.

A gép üzembe helyezése

Biztosítson tiszta, olajozott sürítettlevegő-ellátást, amely teljesen lenyomott működtetőkar mellett futó gép esetén 6,2 bar (90 psig) mért nyomású. Ajánlott egy szabványos 10 mm (3/8 hüvelyk) × 8 m (25 láb) maximális hosszúságú légbecsatlakozás használata. A gépet ajánlott az 1. ábra szerint csatlakoztatni a sürítettlevegő-ellátásra.

A gépet tilos könnyen hozzáférhető és működtethető lezárószelep beiktatása nélkül csatlakoztatni a sürített levegős rendszerre.

A sürítettlevegő-ellátásnak olajozottnak kell lennie. Kifejezetten ajánlott az 1. ábrán látható légszűrő, szabályzó és olajozó (FRL) használata, mert ez tiszta, olajozott és megfelelő nyomású sürített levegőt biztosít a gépnek. Az ilyen eszközről a forgalmazó biztosít részletes tájékoztatást. Ha nem ilyen rendszerről táplálják, akkor a gépet manuálisan olajozni kell.

A gép manuális olajozásához csatlakoztassa le a sürített levegőről, és juttasson 2-3 csepp megfelelő pneumatikus motorolajat (pl. Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCULA® 32) a gép csőbemenetébe. Csatlakoztassa ismét a gépet a sürített levegőhöz, és futtassa lassan néhány másodpercig, hogy az olaj eloszoljon benne. A gép gyakori használata esetén naponta kell olajozni, illetve akkor, ha a gép lassan indul vagy ereje csökken.

A sürített levegő ajánlott nyomása futó gép mellett 6,2 bar (90 psig). A szerszám alacsonyabb nyomással működtethető, de 6,2 bar (90 psig) felett nem.

Kezelői útmutató

1) A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát, Minden karbantartást és javítást szakképzett személlyel kell elvégeztetni.
2) Ellenőrizze, hogy a gép le van-e választva a sürítettlevegő-ellátásról. Válassza ki a kívánt csiszolólapot, majd rögzítse fel az csiszolótalpra. A csiszolólapot gondosan igazítsa a csiszolótalp közepére.
3) A gép használatakor mindig viselni kell az előírt munkavédelmi felszereléseket.
4) Csiszoláskor előbb mindig helyezze a gépet a munkadarabra, és csak azután indítsa el. A gépet leállítás előtt mindig emelje el a munkadarabtól. Ezzel megelőzhető a munkadarabnak a csiszolólap túl nagy sebessége miatti bevésődése.
5) A csiszolólap, illetve a csiszolólap felhelyezése, igazítása vagy leszerelése előtt mindig meg kell szüntetni a polírozógép sürítettlevegő-ellátását.
6) Mindig stabil testhelyzetben kell állni, illetve elhelyezkedni, felkészülve a polírozógép indítási nyomatékának hatására.
7) Csak a géphez való tartozékokat szabad használni.
8) Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről, nehogy az elmozduljon.
9) Ellenőrizze rendszeresen a csövek és szerelvények állapotát. Tilos a szerszámot a csönél fogva emelni. Minden esetben ügyelni kell, hogy a sürítettlevegő-ellátásra kötött gép mozgatáskor el ne induljon.
10) A maximális ajánlott légnyomás értéket tilos meghaladni. Használja az ajánlott munkavédelmi felszereléseket.
11) A gép elektromosan nem szigetelt. Tilos olyankor használni, ha hozzáérhet feszültség alatti villamos vezetékhez, gáz- vagy vízvezetékhez stb. Használat előtt a munkakörnyezetet meg kell vizsgálni.
12) Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép mozgó alkatrészebe akadjon. Ha ez megtörténik, akkor a gép a munkadarabhoz ránthatja a testet, és a mozgó alkatrészek nagy veszélyt jelenthetnek.
13) Használat közben ne nyúljon kézzel a forgó laphoz.
14) Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
15) Tilos a gépet anélkül teljes fordulatszámra felpörgetni, hogy a közelben elhelyezkedő személyeket és tárgyakat az esetleg leváló csiszoló- vagy tartólaptól védő óvintézkedéseket megtenné.


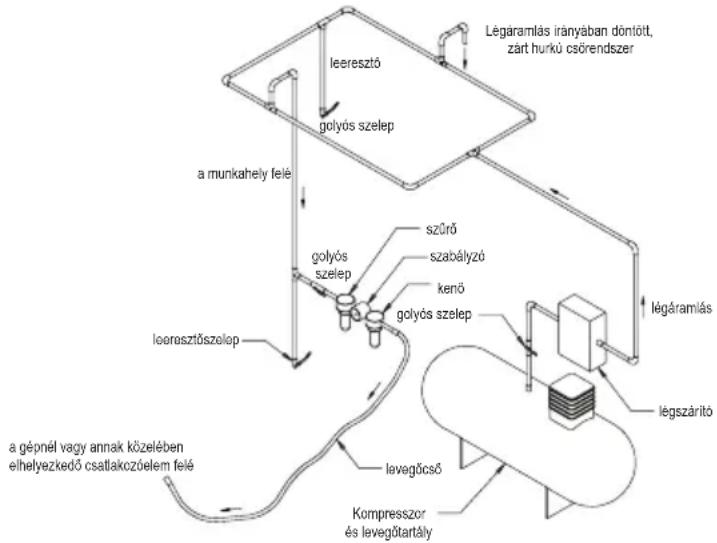

1. ábra

Termékkonfiguráció és -specifikáció: 3000 rpm sebességű forgó polírozó

Vákuum-típus	Lapméret mm (hüv.)	Modellszám	Nettó tö-meg, kg	Magas-ság, mm (hüv.)	Hossz, mm (hüv.)	Tel-jesít-mény, watt (LE)	Levegőfo-gyasztás LPM (scfm)	*zaj-szint dBA	*vibráci-ós szint m/s2	*K bizony-talansága, m/s2
Nem vá-kuumos	77 mm-es (3 hüv.)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

A specifikáció előzetes értesítés nélkül megváltozhat.
*A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatok eredményei, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékeket meghaladhatják. Az egyes személyekre vonatkozó tényleges expozíciós értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni munkamódszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá az expozíciós idő és a kezelő fizikai állapota együttesen határozza meg. A KWH Mirka, Ltd. nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:

https://osha.europa.eu/en (Európa)

http://www.osha.gov (USA)

Hibakeresési útmutató

Hibajelenség Lehetséges ok Megoldás
Alacsony a teljesítmény vagy az üresjárási sebesség	Elégtelen légnyomás A szerszám üresjárata	közben ellenőrizze a légnyomást a polírozó bemeneténél. Az előírt érték 6,2 bar (90 psig / 620 kPa).
	Eltömödött hangtompító(k) A „Ház szétszerelése” rész ismerteti a hangtompító le-szerelését. A hangtompító tiszta és megfelelő oldattal visszaöblíthető, hogy az összes szennyeződés és idegen anyag eltávozzon. Ha a hangtompító nem tisztítható megfelelően, akkor cserélje ki.
	Eltömödött bemeneti szűrő. Tisztítsa meg a bemeneti szűrőt megfelelő tisztítóoldattal. Ha a szűrő nem tisztítható, akkor cserélje ki.
	Egy vagy több kopott vagy sérült lapát Szereljen fel új, teljes lapátkészletet (a megfelelő működéshez az összes lapátot cserélni kell). Kenjen minőségi pneumatikus olajat az összes lapátra.
	Belső motorházi légszivárgás okozta túlzott légfogyasztás és normálisnál alacsonyabb sebesség.	Ellenőrizze a motor illeszkedését, és hogy a pontos helyén van-e a zárógyűrű. Ellenőrizze, nem sérült-e a tömítőgyűrű a zárógyűrű hornyában. Szerelje ki, majd szerelje vissza a motorszerelvényt.
	Elhasználódott motoralkatrészek. Generálozni kell a motort. Forduljon egy hivatalos Mirka szervizhez.
	Kopott vagy sérült tengelycsapágy Cserélje az kopott vagy sérült csapágyakat.
Légszivárgás a sebességsza-bályzónál vagy a szelepszárnál.	Szennyeződött, sérült vagy elgörbült sze-leprugó, a szelep vagy a szelepülés.	Szerelje szét, vizsgálja meg és cserélje az elhasználódott vagy sérült alkatrészeket.
A gép vibrál vagy egyenetlenül működik.	Nem megfelelő a talp. Csak a gépnek megfelelő méretű és tömegű csiszoló-talp használható.
	Nem megfelelő csiszolótalp-illeszték vagy egyéb anyag.	Csak a gépnek megfelelő csiszolólap, illetve illeszték használható. Tilos a csiszolótalphoz rögzíteni bármely olyan tárgyat, amely nem kifejezetten a csiszolótalphoz készült.
	Hibás kenés vagy feltapadt szennyeződés.	Szerelje szét, majd megfelelő tisztítóoldattal tisztítsa meg a polírozót. Szerelje össze ismét a polírozót.
	Kopott vagy sérült hátsó vagy elülső motorcsapágy(ak)	Cserélje az kopott vagy sérült csapágyakat.
