MANUALE UTENTE RP 300NV Mirka

it Istruzioni operative 55-58

ja 取扱説明書.... 59-62

ko 사용 지침 63-66

Dichiarazione di conformità

KWH Mirka Ltd.

66850 Jeppo, Finlandia

dichiara sotto la propria responsabilità che le lucidatrici rotative a 3.000 giri/min. da 77 mm (3 pollici) (vedere la Tabella “Configurazione/specifiche del prodotto” per il modello corrispondente) a cui si riferisce la presente dichiarazione sono conformi alla(e) seguente(i) normativa(e): EN ISO 15744:2008, ai sensi della Direttiva 89/392/CEE, modificata dalle Direttive 91/368/CEE, 93/44/CEE e 93/68/CEE, e codificata dalla Direttiva 2006/42/CE.

Jeppo 06.04.2016

MIRKA

Luogo e data Azienda Stefan Sjöberg, generalinis direktorius

Istruzioni per l'uso

Contenuto: Normative di riferimento, Uso corretto dell'utensile, Postazioni di lavoro, Messa in servizio dell'utensile, Istruzioni per l'uso, Tabelle Configurazione/specifiche del prodotto, Ricambi, Distinte dei ricambi, Kit Ricambi per la Lucidatrice, Guida alla Ricerca dei Guasti.

Importante

Leggere attentamente queste istruzioni prima di installare, utilizzare, sottoporre ad assistenza o riparare l'utensile. Conservare le istruzioni in un luogo sicuro e facilmente accessibile.

C€

Produttore/fornitore

KWH Mirka Ltd.

66850 Jeppo

Finlandia

Tel.: [phone]

Fax: [phone]

Dispositivi di protezione individuale richiesti

Occhiali protettivi Mascherine respiratorie

Guanti protettivi Cuffie protettive

Sezione min racco- mandata – linea aria compressa

10 mm 3/8 police

Lunghezza max racco- mandata del tubo

8 metri 25 piedi

Pressione dell'aria

Pressione max di esercizio 6,2 bar 90 psig

Minima raccomandata ND ND

Normative di riferimento

1) Normative di salute e sicurezza industriali generali, Parte 1910, OSHA 2206, disponibile presso: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Codice di sicurezza per gli utensili pneumatici portatili, ANSI B186.1, disponibile presso: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Normative statali e locali.

Uso corretto dell'utensile

Questa lucidatrice è progettata per tutti i tipi di materiali, ad es. metalli, legno, pietra, plastica ecc. utilizzando gli appositi abrasivi. Non utilizzare la lucidatrice per altri scopi prima di aver consultato il produttore oppure un fornitore autorizzato dal produttore. Non utilizzare platorelli con velocità di esercizio inferiore a 3.000 giri/min.

Postazioni di lavoro

Questo utensile deve essere utilizzato come un utensile manuale. Si raccomanda di utilizzare sempre l'utensile in posizione eretta su una superficie stabile. L'utensile si può trovare in qualsiasi posizione, ma l'operatore deve sempre assumere una posizione sicura, con una salda presa e un buon appoggio sui piedi, ed essere consapevole che la lucidatrice può generare una coppia di reazione. Vedere la sezione "Istruzioni per l'uso".

Messa in servizio dell'utensile

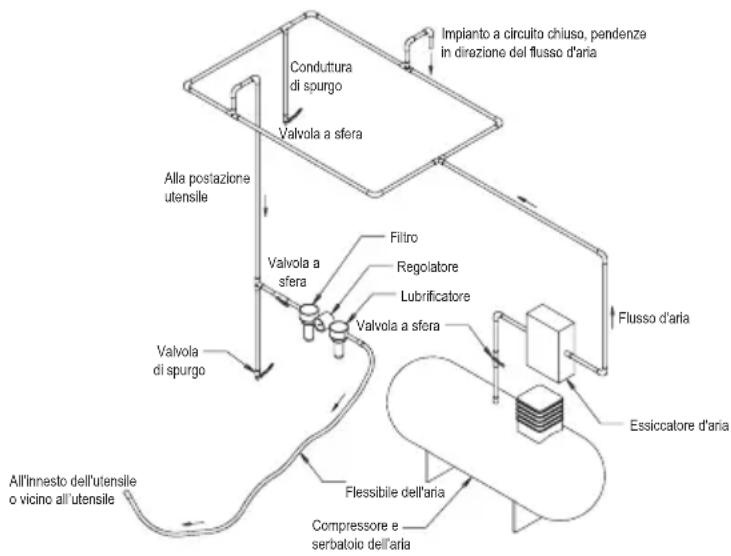

Utilizzare una fonte d'aria pulita e lubrificata con una pressione dell'aria misurata all'utensile di 6,2 bar (90 psig) con la leva dell'utensile premuta a fondo. Si raccomanda un tubo dell'aria da 10 mm (3/8 pollici) con una lunghezza massima di 8 m (25 piedi) e di collegare l'utensile all'alimentazione dell'aria come illustrato in Figura 1.

Non collegare l'utensile all'impianto dell'aria compressa prima di aver installato una valvola di intercettazione dell'aria facilmente accessibile. L'aria deve essere lubrificata. Si raccomanda di installare un filtro/regolatore/lubrificatore (FRL) come illustrato in Figura 1 per garantire l'erogazione di aria pulita e lubrificata alla pressione corretta. Per maggiori informazioni, rivolgersi al proprio fornitore. In assenza di tale dispositivo, l'utensile deve essere lubrificato manualmente.

Per lubrificare manualmente l'utensile, scollegare il tubo dell'aria e applicare 2–3 gocce di olio lubrificante per motori pneumatici appropriato come Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA® 32 sul lato di ingresso del flessibile della macchina. Ricollegare l'utensile all'alimentazione dell'aria e farlo funzionare a basso regime per alcuni secondi per distribuire l'olio. In caso di utilizzo frequente, l'utensile deve essere lubrificato quotidiana- mente oppure quando inizia a perdere velocità o potenza.

Si raccomanda una pressione dell'aria all'utensile di 6,2 bar (90 psig) quando l'utensile è in funzione. L'utensile può funzionare a pressioni inferiori, ma mai superiori a 6,2 bar (90 psig).

Istruzioni per l'uso

1) Leggere attentamente le istruzioni prima di utilizzare l'utensile. Tutti gli operatori devono essere addestrati specificatamente e osservare le presenti norme di sicurezza. Tutti gli interventi di assistenza e le riparazioni devono essere effettuati da personale addestrato.
2) Accertarsi che l'utensile sia scollegato dall'alimentazione dell'aria. Scegliere un abrasivo appropriato e fissarlo al platorello. Prestare attenzione a centrare l'abrasivo sul platorello.

3) Indossare sempre i dispositivi di protezione individuale previsti.

4) Posizionare sempre l'utensile sul pezzo prima di avviarlo e sollevarlo sempre prima di spegnerlo, per evitare il rischio di danni al pezzo a causa della velocità eccessiva dell'abrasivo.

5) Scollegare sempre la lucidatrice dall'alimentazione dell'aria prima di montare, regolare o smontare l'abrasivo oppure il platorello.

6) Adottare sempre un buon appoggio sui piedi e/o una posizione adeguata e prestare attenzione alla coppia di reazione della lucidatrice.

7) Utilizzare esclusivamente ricambi corretti.

8) Verificare sempre che il materiale da lucidare sia fissato saldamente per evitare che si muova.

9) Verificare regolarmente che il flessibile e i raccordi non siano usurati. Non trasportare l'utensile per il flessibile e prestare attenzione affinché non possa avviarsi accidentalmente durante il trasporto con l'alimentazione dell'aria collegata.

10) Non superare la pressione dell'aria massima raccomandata. Utilizzare i dispositivi di sicurezza raccomandati.

11) L'utensile non è isolato elettricamente. Non utilizzarlo qualora sussista il rischio di contatto con cavi sotto tensione, tubi del gas, tubi dell'acqua ecc. Verificare l'area di lavoro prima dell'uso.

12) Prestare attenzione affinché indumenti, cravatte, capelli, stracci ecc. non possano impigliarsi nelle parti mobili dell'utensile con conseguente rischio di gravi lesioni personali.

13) Mantenere lontane le mani dal platorello rotante durante l'uso.

14) In caso di malfunzionamento, smettere immediatamente di utilizzare l'utensile, ripararlo o sottoporlo a manutenzione.

15) Non lasciar girare a vuoto l'utensile prima di aver adottato le precauzioni necessarie per proteggere eventuali persone oppure oggetti dalla caduta dell'abrasivo o del platorello.

Figura 1

Configurazione/specifiche del prodotto: Lucidatrice rotativa a 3.000 giri/min.

Tipo di aspirazione	Dimensioni del platorello mm (pollici)	Numero modello	Peso netto del prodotto kg (libbre)	Altezza mm (pollici)	Lunghezza mm (pollici)	Potenza Watt (CV)	Consumo d'aria LPM (scfm)	*Livello acustico dBA	*Livello di vibrazioni m/s ^2	*Incertezza K m/s ^2
Senza aspirazione	77 mm (3 pollici)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Specifiche soggette a modifiche senza preavviso.
*I valori riportati in tabella sono stati ottenuti mediante test di laboratorio in conformità alle procedure e alle normative indicate e non sono sufficienti per la valutazione dei rischi. I valori misurati in un posto di lavoro specifico potrebbero essere superiori a quelli dichiarati. I valori di esposizione effettivi e il rischio individuale sono unici per ogni situazione e dipendono dall'ambiente circostante, dalla metodologia di lavoro individuale, dal materiale specifico lavorato, dal design della postazione di lavoro nonché dal tempo di esposizione e dalle condizioni fisiche dell'utente. KWH Mirka, Ltd. non potrà essere ritenuta responsabile per eventuali conseguenze derivanti dall'uso dei valori dichiarati anziché dei valori di esposizione effettivi per qualsiasi valutazione dei rischi individuale.

Per ulteriori informazioni su salute e sicurezza sul lavoro è possibile consultare i seguenti siti web:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Guida alla Ricerca dei Guasti

Sintomo Possibile causa Soluzione
Perdita di potenza e/o bassa velocità a vuoto.	Pressione dell'aria insufficiente. Verificare la	pressione dell'aria in ingresso alla lucida-trice con l'utensile in funzione a vuoto. Deve essere 6,2 bar (90 psig/620 kPa).
	Silenziatore(i) intasato(i). Vedere la sezione	“Smontaggio dell'alloggiamento” per la rimozione del silenziatore. Il silenziatore può essere risciacquato con una soluzione detergente appropriata in modo da rimuovere tutta la sporcizia ed eventuali ostruzioni. Qualora non sia possibile pulirlo in modo adeguato, il silenziatore deve essere sostituito.
	Filtro della presa d'aria intasato. Pulire il filtro	della presa d'aria con una soluzione detergente appropriata. Qualora non sia possibile pulirlo in modo adeguato, il filtro deve essere sostituito.
	Una o più alette usurate o danneggiate Insta	llare un set completo di alette nuove (per assi-curare il corretto funzionamento dell'utensile devono essere sostituite tutte le alette). Applicare un olio per utensili pneumatici di qualità a tutte le alette.
	Perdita d'aria interna nell'alloggiamento del motore indicata da un consumo d'aria superiore e da una minore velocità rispetto al normale.	Verificare il corretto allineamento del motore e l'in-nesto dell'anello di chiusura. Verificare che l'O-Ring nella scanalatura dell'anello di chiusura non sia dan-neggiato. Rimuovere il gruppo motore e reinstallarlo.
	Componenti del motore usurati. Revisionare	il motore. Contattare un centro di assi-stenza autorizzato Mirka.
	Cuscinetti del mandrino usurati o dan-neggiati	Sostituire i cuscinetti usurati o danneggiati.
Perdita d'aria attraverso il comando di velocità e/o lo stelo della valvola.	Molla della valvola, valvola o sede della valvola sporche, danneggiate o piegate.	Smontare, ispezionare e sostituire i particolari usurati o danneggiati.
Vibrazioni/funzionamento irregolare.	Platorello errato. Utilizzare esclusivamente	platorelli di dimensioni e/o pesi progettati per l'utensile.
	Aggiunta di interfaccia o altro materiale. Utiliz	zzare esclusivamente abrasivi e/o interfacce progettati per l'utensile. Non fissare alcun materiale al platorello che non sia stato progettato specificata-mente per l'uso con platorello e lucidatrice.
	Lubrificazione insufficiente o accumulo di corpi estranei.	Smontare la lucidatrice e pulirla con una soluzione detergente appropriata. Riassemblare la lucidatrice.
	Cuscinetto(i) anteriore(i) o posteriore(i) del motore usurato(i) o danneggiato(i).	Sostituire i cuscinetti usurati o danneggiati.
