BRUGSANVISNING RP 300NV Mirka

da Brugervejledning 15-18

no Betjeningsanvisninger 79-82

OverensstemmelsesdeklarationKWH Mirka Ltd.66850 Jeppo, Finlanderklærer, at det alene er vores ansvar, at produkterne77 mm (3") 3.000 rpm rondelpudser (se "Produktkonfiguration/specifikationer"-tabellen for den aktuelle model), for hvilke denne deklara-tion gælder, er i overensstemmelse med følgende standard(er) eller andre normative dokumenter: EN ISO 15744:2008 samt forordninger i direktiv 89/392/E∅F med ændringer i direktiverne 91/368/E∅F & 93/44/E∅F samt 93/68/E∅F og konsoliderende direktiv 2006/42/EC
Jeppo 06.04.2016MIRKA Sted og dato for udstedelse Virksomhed Stefan Sjöberg, CEO
BrugervejledningOmfatter – Læs venligst, og følg, Korrekt brug af værktøj,Arbejdsstationer, Ibrugtagningsvejledning, Brugervejledning,Produktkonfiguration/specifikationstabel, Side med dele,Fortegnelse over dele, Reservedelssæt for slibemaskiner,Fejlsøgningsguide		VigtigtLæs disse vejledninger omhyg-geligt igennem inden installering,brug, service eller reparationaf dette værktøj. Opbevardenne vejledning et sikkert ogtilgængeligt sted.
Producent/LeverandørKWH Mirka Ltd66850 Jeppo, FinlandTlf.: + 358 20 760 2111Fax: [phone]	Krævede personlige værnemidlerSikkerhedsbriller ÅndedrætsværnSikkerhedshandsker Høreværn
Anbefalet luftslangediameter - minimum10 mm 3/8"	Anbefalet maksimalslangelængde8 meter 25 fod	LufttrykMaksimalt arbejdstryk 6,2 bar 90 psigAnbefalet minimum Ingen oplysninger

Læs venligst, og følg Ibrugtag

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås hos: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås hos: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale og regionale forordninger.

Korrekt brug af værktøjet

Denne rondelpudser er designet til slibning af alle typer materiale dvs. metal, træ, sten plastik osv. ved brug af slibeprodukter, beregnet hertil. Anvend ikke rondelpudseren til andre formål end de specificerede uden først at rette forespørgsel til producenten eller en af producenten autoriseret forhandler. Anvend ikke underlagsplader med en lavere arbejdshastighed end 3.000 rpm fri hastighed.

Arbejdsstationer

Værktøjet er beregnet til at anvendes som håndværktøj. Det anbefales altid, at brugeren af værktøjet står på et stabilt underlag. Det kan anvendes i alle positioner, men man bør på forhånd sikre sig, at brugeren befinder sig i en sikker arbejdsstilling på et stabilt underlag med et stabilt greb i slibemaskinen samt er opmærksom på, at slibemaskinen kan forårsage en vridningsreaktion. Se afsnittet "Brugervejledning".

gsvejledning

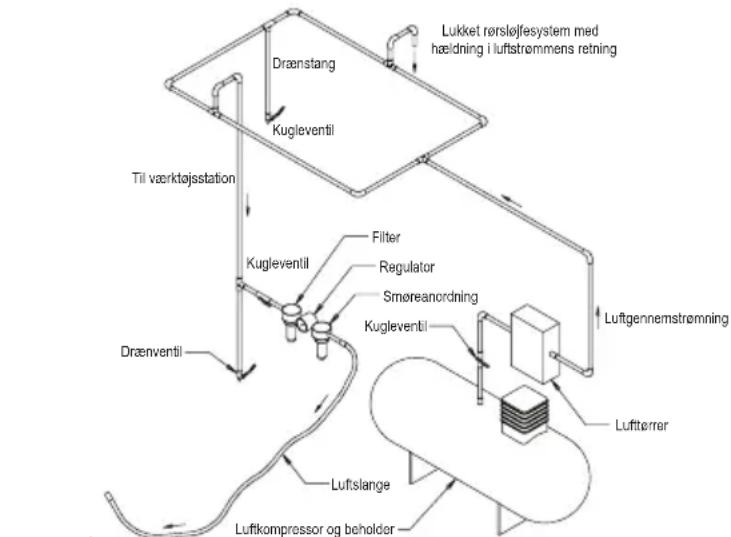

Anvend en ren, smurt luftkilde, der giver et ensartet lufttryk på 6,2 bar (90 psig) til værktøjet, når værktøjet benyttes med håndtaget trykket helt ind. Det anbefales at anvende en godkendt luftslange med dimensioner på maksimalt 10 mm (3/8") x 8 m (25 fod). Det anbefales, at værktøjet kobles til luftkilden iht. figur 1.

Forbind ikke værktøjet til luftsystemet uden en tilkoblet aflukningsventil, som er nem at komme til. Luftkilden bør være smurt. Det anbefales på det kraftigste, at anvende et luftfilter, en regulator og en smøreanordning (FRL), som vist på figur 1, da dette forsyner værktøjet med ren smurt luft med det korrekte tryk. Nærmere oplysninger om dette udstyr kan fås hos din forhandler. Hvis et sådant udstyr ikke benyttes, bør værktøjet smøres manuelt.

For at smøre værktøjet manuelt, afkobles luftslangen, og der dryppes 2 til 3 dråber egnet pneumatisk motorolie som fx Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32 ind i slangens ende (maskinens luftindtag). Forbind atter værktøjet til maskinen, og lad værktøjet køre på lave omdrejning et par sekunder for at lade luften cirkulere olien. Benyttes værktøjet ofte, bør det smøres dagligt, eller hvis det begynder at køre langsommere eller tabe kraft.

Det anbefales, at lufttrykket ved værktøjet er 6,2 bar (90 psig), när værktøjet kører. Værktøjet kan køre ved lavere tryk, men aldrig ved et højere tryk end 6,2 bar (90 psig).

Brugervejledning

1) Læs hele vejledningen igennem, inden værktøjet benyttes. Alle brugere skal være instrueret i, hvordan værktøjet anvendes, og de skal være bekendt med sikkerhedsreglerne. Al service og reparation må kun udføres af uddannet personale.
2) Du skal sikre dig, at værktøjet er frakoblet luftkilden. Vælg et egnet slibemateriale, og sæt det fast på underlagspladen. Vær omhyggelig med at centrere slibematerialet på underlagspladen.
3) Benyt altid de krævede værnemidler, når værktøjet an-vendes.
4) Ved slibning bør værktøjet altid anbringes på arbejdsemnet, inden der tændes for det. Fjern altid værktøjet fra arbejd- semnet, inden du slukker for værktøjet. Dette vil forhindre, at der opstår dybe spor på arbejdsemnet som følge af for høj hastighed for sliberondellen.
5) Luftkilden skal altid frakobles, inden sliberondel eller underlagsplade monteres, justeres eller fjernes på rondelpudseren.
6) Sørg altid for et stabilt fodfæste/en stabil arbejdsstilling, og vær opmærksom på rondelpudserens vridningsreaktion.
7) Benyt kun originale reservedele.
8) Kontroller altid, at det emne, der skal slibes, er anbragt sikkert og stabilt for at forhindre, at det flytter sig.
9) Tjek slange og fittings regelmæssigt for slid. Bær ikke værk- tøjet i slangen; vær altid omhyggelig med, at slibemaskinen ikke startes, mens du bærer værktøjet med tilkoblet luftkilde.
10) Overskrid ikke det anbefalede maksimale lufttryk. Benyt de anbefalede værnemidler.
11) Værktøjet er ikke elektrisk isoleret. Benyt det ikke steder, hvor der er mulighed for kontakt med elektriske installationer, gasrør, vandrør osv. Tjek arbejdsområdet inden brug.
12) Sørg for, at bevægelige dele ikke kommer i kontakt med tøj, bånd, rengøringsklude osv., da dette kan resultere i, at kroppen trækkes hen mod arbejdsområdet og maskinens bevægelige dele, hvilket kan være meget farligt.
13) Hold hænderne væk fra den roterende underlagsplade under brug.
14) Hvis værktøjet ikke fungerer, som det bør, skal det øjeblikkelig tages ud af brug, og der skal sørges for service og reparation.
15) Lad ikke slibemaskinen køre med fri hastighed uden at tage forholdsregler til at beskytte personer og genstande mod skader, hvis slibepapiret eller pladen skulle løsne sig.

Til tilslutning på eller i nærheden af værktøjet

Produktkonfiguration/specifikationer: 3.000 rpm rondelpudser

Vakuum-type	Pladestørrelse mm (")	Model-nummer	Produkt net-tovægt kg (lbs)	Højde mm (")	Længde mm (")	Effekt watt (HP)	Luftfor-brug LPM (scfm)	*Støjniveau dBA	*Vibrationsniv-eau m/s2	*Usikker-hedsfaktor K m/s2
Uden vakuum	77 mm (3")	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 8	1,4 0,7

Specifikationer kan ændres uden forudgående meddelelse.

*De i tabellen anførte værdier stammer fra laboratorietest under fastsatte forhold med angivne koder og standarder og er ikke tilstrækkelige til risikovurdering. Værdier, målt på en bestemt arbejdsplads, kan være højere end de oplyste værdier. De faktiske eksponeringsværdier og størrelsen af de risiko- og sikkerhedsfaktorer, et individ udsættes for, er forskellige for de forskellige situationer, og afhænger af omgivelserne, måden personen arbejder på, det bearbejdede materiale, udformningen af arbejdsstationen samt eksponeringstiden og brugerens fysiske kondition. KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenserne af at benytte oplyste værdier i stedet for de faktiske eksponeringsværdier til individuel risikobedømmelse.

Yderligere oplysning om arbejdssundhed og -sikkerhed findes på følgende websites: https://osha.europa.eu/en(Europa) http://www.osha.gov (USA)

Fejlfindingsguide
Symptom Mulig årsag	Løsning
Ingen kraft og/eller lav fri hastighed	Utilstrækkeligt lufttryk Tjek luftslangetrykket ved rondelpudserens indtag, mens værktøjet kører med fri hastighed. Det skal være 6,2 Bar (90 psig/620 kPa).
	Tilstoppet lyddæmper Se afsnittet "Demontering af maskinhus" om demontering af lyddæmper. Lyddæmperen kan gennemskylles med et rent, egnet rengøringsmiddel, indtil alle urenheder og tilstopninger er fjernet. Kan lyddæmperen ikke renses tilstrækkeligt, udskiftes den. (Se afsnittet "Montering af maskinhus").
	Tilstoppet indløbssi Rengør indløbssien med et rent, egnet rengøringsmiddel. Hvis sien ikke bliver ren, bør den udskiftes.
	En eller flere slidte eller ødelagte lameller Monter nye lameller (alle lamellerne bør udskiftes, for at maskinen skal fungere korrekt). Overstryg alle lameller med pneumatisk værktøjsolie.
	Intern luftlækage i motoren; viser sig som større luftforbrug end normalt og lavere hastighed end normalt	Tjek motorens placering, og at låseringen er på plads. Tjek, om O-ringen i sporet er beskadiget. Fjern motoren, og monter den igen.
	Slidte motordele Få lavet service på motoren. Kontakt et autoriseret Mirka servicecenter.
	Slidte eller ødelagte spindellejer Udskift de slidte eller ødelagte lejer.
Luftlækage gennem hastighedskontrollen og/eller ventilhuset.	Snavset, ødelagt eller bøjet ventilfjeder, ventil eller ventilsæde	Demonter, tjek, og udskift slidte eller beskadigede dele.
Vibration/Uensartet gang	Forkert underlagsplade Brug kun de pladestørrelser og vægte, der er beregnet til maskinen.
	Brug af interface eller andet materiale Brug kun de sliberondeller og/eller interface, der er beregnet til maskinen. Fastgør ikke andet til rondelpudserens pladeoverside end det, der er specielt designet til at benyttes sammen med pladen eller rondelpudseren.
	Utilstrækkelig smøring eller ophobning af slibestøv o.l.	Demonter rondelpudseren, og rengør med et egnet rengøringsmiddel. Monter slibemaskinen.
	Slidte eller ødelagte bag- eller forlejer Udskift de slidte eller ødelagte lejer.
