Конфигурация/спецификации на продукта: Ротационна полираща машина 3000 об/мин

Декларация соответствияКомпания KWH Mirka Ltd.66850, Йеппо (Jeppo), Финляндияответственно заявляет, что роторная полировальная машина со скоростью вращения 3 000 об./мин и диаметром диска-подошвы 77 мм (3дюйма) (см. таблицу конфигураций и технических характеристик для конкретной модели) соответствуют требованиям следующих стандартов и иных нормативных документов: EN ISO 15744:2008. Согласно условиям директивы 89/392/EEC с поправками директив 91/368/EEC,93/44/EEC и 93/68/EEC, а также с учетом директивы 2006/42/EC.Jeppo 06.04.2016MIRKAMесто и дата выпуска ФИО Подпись или штамп уполномоченного лица
Руководство по эксплуатацииНастоящее руководство включает в себя следующиеразделы: «Нормативная документация», «Назначение»,«Рабочее место», «Ввод в эксплуатацию», «Эксплуатация», «Конфигурация и технические характеристики»,«Изделие в разобранном виде», «Перечень деталей»,«Наборы запчастей», «Устранение неисправностей».		Важно!Перед началом любых работ,связанных с монтажом, эксплуатацией, техническим обслуживанием и ремонтом данногоизделия, необходимо вниматель-но ознакомиться с настоящимруководством. Руководстводолжно храниться в надежном илегкодоступном месте.
Производитель / поставщикKWH Mirka Ltd.66850 JeppoFinlandТел.: + 358 20 760 2111Факс: [phone]		Необходимые средства индивидуальной защитыЗащитные очки РеспираторыРабочие рукавицы Средства защиты органов слуха
Рекомендуемый мини-мальный диаметр линии подачи воздуха10 мм 3/8 дюйма	Рекомендуемая макси-мальная длина шланга8 м 25 футов		Давление воздухаМаксимальное рабочее давление 6,2 бар90 фунтов/кв. дюймРекомендуемое минимальное рабочее давление— —

Нормативная документация

1) General Industry Safety & Health Regulations (Общие правила техники безопасности и охраны труда в промышленности), Part 1910, OSHA 2206. Издатель: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Safety Code for Portable Air Tools (Правила техники безопасности при работе с портативным пневматическим инструментом), ANSI B186.1. Издатель: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Федеральные и региональные нормативные акты.

Назначение

Настоящая полировальная машина предназначена для полировки материалов всех типов, в т.ч. металлов, древесины, камня, пластмасс и т.д., с использованием предназначенных для этого абразивных материалов. Запрещается использовать полировальную машину в любых иных целях без согласования с производителем или официальным дилером. Запрещается использовать с данной машиной диски-подошвы, рассчитанные на скорость вращения без нагрузки менее 3 000 об./мин.

Рабочее место

Данный инструмент является ручным. Настоятельно рекомендуется работать с инструментом, стоя на твердом полу. В процессе работы положение инструмента может быть любым. Однако перед началом каждой операции необходимо придать телу устойчивое положение. При этом следует надежно удерживать инструмент и твердо стоять на ногах. Необходимо учитывать возможность отдачи от инструмента. См. раздел «Эксплуатация».

Ввод в эксплуатацию

На инструмент следует подавать чистый воздух с добавлением масла от источника, обеспечивающего измеренное на инструменте давление, равное 6,2 бар (90 фунтов/кв. дюйм) при работе инструмента в условиях опущенного в крайнее нижнее положение дроссельного рычага. Подачу воздуха рекомендуется осуществлять по линии утвержденной конструкции диаметром 10 мм (3/8 дюйма) и длиной не более 8 м (25 футов). Рекомендуемая схема подключения инструмента к источнику воздуха представлена на рис. 1.

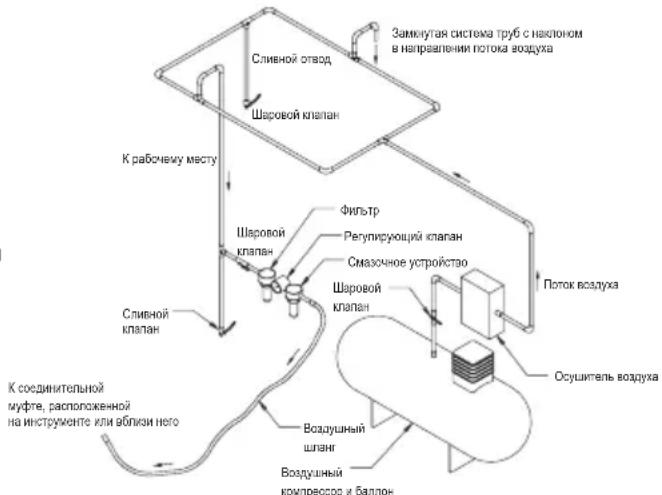

На трубопроводе подачи сжатого воздуха к инструменту должен быть предусмотрен легкодоступный и простой в эксплуатации отсечной клапан. Подаваемый воздух должен содержать некоторое количество масла. Настоятельно рекомендуется расположить воздушный фильтр, регулировочный клапан и смазочное устройство в последовательности, представленной на рис. 1 (фильтр, регулирующий клапан, смазочное устройство). Это позволит обеспечить подачу на инструмент чистого воздуха с добавлением масла под надлежащим давлением. Сведения об указанном оборудовании могут быть предоставлены дилером компании. Если данное оборудование отсутствует, инструмент должен смазываться вручную. Для смазки инструмента вручную следует отсоединить воздушную линию, после чего влить в шланг (впускное отверстие) инструмента две-три капли подходящего смазочного масла для пневматических двигателей (например, Fuji Kosan FK-20, Mobil ALMO 525 или Shell TORCULA® 32). Затем необходимо вновь подсоединить воздушную линию и включить инструмент на несколько секунд на малой скорости вращения. При этом движение воздуха обеспечит распределение масла. При частом использовании инструмента его необходимо смазывать ежедневно либо при появлении признаков снижения скорости вращения и потери мощности.

Рекомендуемое давление воздуха, подаваемого на работающий инструмент, составляет 6,2 бар (90 фунтов/кв. дюйм). Превышение указанного значения не допускается, однако возможна эксплуатация инструмента при более низком давлении.

Эксплуатация

1) Перед началом использования инструмента необходимо тщательно изучить данное руководство. Все лица, работающие с инструментом, должны пройти полный курс необходимого обучения и ознакомиться с настоящими правилами техники безопасности. Любые работы, связанные с техническим обслуживанием и ремонтом инструмента, должны выполняться квалифицированным персоналом.
2) Удостовериться, что инструмент отсоединен от источника сжатого воздуха. Выбрать подходящий абразивный материал и закрепить его на диске-подошве. При этом необходимо обратить особое внимание на правильное центрирование абразивного материала относительно диска-подошвы.
3) В течение всего времени работы с инструментом необходимо использовать надлежащие средства индивидуальной защиты.
4) Перед начало полировки необходимо поместить инструмент на обрабатываемую поверхность и лишь затем включить его.

По завершении работы следует вначале убрать инструмент с обрабатываемой поверхности и лишь затем отключить его. Это позволит избежать образования борозд на обрабатываемой поверхности вследствие чрезмерно высокой скорости вращения абразивного материала.

5) Перед началом любых работ, связанных с закреплением, перемещением и удалением абразивного материала и диска-подошвы отсоединить от инструмента шланг подачи воздуха.

6) В процессе работы с инструментом необходимо постоянно твердо стоять на ногах, держать тело в устойчивом положении и быть готовым к возможной отдаче от инструмента.

7) В процессе ремонта инструмента следует использовать надлежащие запчасти.

8) Перед началом работы необходимо удостовериться, что обрабатываемый предмет надежно закреплен во избежание его смещения.

9) Необходимо регулярно проверять шланг и фитинги на предмет износа. Запрещается держать инструмент за шланг. При присоединенном к инструменту шланге необходимо следить за тем, чтобы не допускать случайного включения инструмента.

10) Давление подаваемого воздуха не должно превышать максимальное рекомендуемое значение. В процессе работы с инструментом следует использовать рекомендуемые средства защиты.

11) В конструкции устройства не предусмотрена электрическая изоляция. Запрещается использовать устройства в случаях, когда оно может соприкоснуться с электрическими проводами под напряжением, газовыми трубами, водопроводными трубами и т.п. Перед началом работ необходимо осмотреть зону работ.

12) В процессе работы необходимо следить за тем, чтобы движущиеся части инструмента не зацепились за одежду, шнурки, волосы, ветошь и т.п. Это может стать причиной затягивания частей тела в зону работ и получения тяжелых травм.

13) В процессе работы необходимо держать руки на достаточном удалении от вращающегося диска.

14) В случае обнаружения признаков неисправности инструмента необходимо немедленно остановить работу и отправить инструмент в ремонтную мастерскую.

15) Не следует допускать свободного вращения диска инструмента, не обеспечив предварительно защиту присутствующих лиц и окружающих предметов от возможного разлета абразивного материала и диска-подошвы.

Рис. 1

Конфигурация и технические характеристики: роторная полировальная машина со скоростью вращения 3 000 об./мин
Пылеудаление	Диаметр диска-подошвы, мм (дюймы)	Модель	Масса без упаковки, кг (фунты)	Высота, мм (дюймы)	Длина, мм (дюймы)	Мощность, Вт (л.с.)	Расход воздуха, л/мин (куб. футы/мин)	* Уровень шума, дБ (А)	* Вибро-уско-рение, м/с ^2	* Погрешность измерения виброускорения К, м/с ^2
Отсутствует	77 мм (3 дюйма)	RP-300NV	0,55 (1,20)	89,0 (3,50)	124,0 (4,88)	209 (0,28)	481 (17) 81	1,4 0,7

Технические характеристики могут быть изменены без предварительного уведомления.

* Указанные в таблице значения получены в ходе лабораторных испытаний, проведенных в соответствии с требованиями указанных стандартов, и являются недостаточными для оценки рисков. Результаты измерений на рабочих местах могут превышать данные значения. Фактические уровни воздействия и фактическая опасность для здоровья оператора являются уникальными для каждой конкретной ситуации и зависят от окружающих условий, методов работы, используемых материалов, особенностей рабочего места, а также от продолжительности работы и физического состояния оператора. Компания KWH Mirka, Ltd. не несет ответственность за использование заявленных значений вместо фактически имеющихся при оценке возможных рисков для здоровья оператора.

Дополнительные сведения о производственной гигиене и технике безопасности могут быть получены на следующих веб-сайтах: https://osha.europa.eu/en (Европа) http://www.osha.gov (США)

Устранение неисправностей

Неисправность Возможная причина Способ устранения
Низкая мощность и (или)низкая скорость свободного вращения	Недостаточное давление воздуха Проверить давление линии подачи воздуха на входе полировальной машины в условиях ее свободного вращения. Оно должно составлять 6,2 бар (90 фунтов/кв. дюйм / 620 кПа)
	Засорение глушителя (глушителей) Снять глушитель согласно указаниям раздела «Разборка корпуса». Глушитель может быть промыт обратным потоком подходящего чистого моющего раствора до полного удаления загрязнений и засоров. Если глушитель не удается отмыть, он должен быть заменен
	Засор впускного сетчатого фильтра Промыть впускной сетчатый фильтр подходящим чистым моющим раствором. Если сетчатый фильтр не удается отмыть, он должен быть заменен
	Одна или несколько лопастей изношены или вышли из строя	Установить полный комплект новых лопастей. Для обеспечения надлежащей работы устройства необходимо заменить все лопасти. Нанести на каждую лопасть высококачественное масло для пневматических инструментов.
	Внутренняя утечка воздуха в корпусе двигателя, на которую указывают нештатно высокий расход воздуха и нештатно низкая скорость вращения	Удостовериться в отсутствии перекосов двигателя и надлежащей фиксации круглой шлицевой гайки. Удостовериться, что кольцевое уплотнение в желобе круглой шлицевой гайки не повреждено. Снять и вновь установить двигатель в сборе.
	Износ деталей двигателя Двигатель нуждается в капитальном ремонте. Обратиться в уполномоченный сервисный центр компании Mirka
	Изношенные или вышедшие из строя подшипники шпинделя	Заменить изношенные или вышедшие из строя подшипники.
Утечка воздуха через регулятор скорости и (или) шток клапана	Загрязненные, вышедшие из строя или деформированные пружина клапана, клапан или седло клапана.	Разобрать клапан, осмотреть его детали, заменить изношенные и поврежденные детали.
Вибрация и (или) преры-вистая работа	Ненадлежащий диск-подошва Установить диск-подошву надлежащего размера и массы
	Наличие прокладки или иной оснастки Не использовать ненадлежащие абразивные материалы и (или) прокладки. Не устанавливать на поверхность диска-подошвы какие бы то ни было элементы оснастки, не предназначенные для использования с данным диском-подошвой и данной полировальной машиной
	Ненадлежащая смазка или скопление загрязнений	Разобрать полировальную машину и промыть ее подходящим моющим раствором. Собрать полировальную машину
	Изношенные или вышедшие из строя задние или передние подшипники двигателя	Заменить изношенные или вышедшие из строя подшипники.
