MANUAL DE USUARIO ROP2 512NV Mirka

es Instrucciones operativas 34-37

et Kasutusjuhised 38-41

Declaración de conformidad.

Mirka Ltd.

declaramos bajo nuestra responsabilidad exclusiva que los productos Pulidoras Rotorbitales 10.000 rpm. a dos manos de 77 mm (3 pulgadas) (véase la Tabla de "Configuración/Especificaciones de Producto") correspondiente a este modelo concreto) a los que se refiere esta declaración se ajustan al estándar o estándares siguientes u otros documentos normativos: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 de acuerdo con lasnormativas 2006/42/CE.

Jeppo 04.06.2020

MIRKA

Lugar y fecha de emisión Compañía

Stefan Sjöberg, Vicepresidente Ejecutivo

Instrucciones del Operador

Incluye: Página de Recambios, Lista de Recambios, Kits de Recambios de la Lijadora, Lea Atentamente y Cumpla Con, Superficies de Trabajo, Poniendo en Marcha la Herramienta, Instrucciones de Manejo, Tablas de Configuración/Especificaciones de Producto, Guía de Solución Rápida de Problemas.

Importante

Lea detenidamente estas instrucciones antes de la instalación, funcionamiento, mantenimiento o reparación de esta herramienta. Guarde estas instrucciones en un lugar accesible y seguro.

C€

Productor/proveedor

Mirka Ltd.

66850 Jeppo, Finlandia

Tel: [phone]

Equipo de Seguridad Personal Necesario

Gafas de Seguridad Máscaras Respiratorias

Guantes de Seguridad Protección para los Oídos

VERTENCIA

Lea todas las instrucciones antes de usar esta herramienta. Todos los usuarios deben estar cualificados para su uso y tener conocimiento de las medidas de seguridad.

• No utilice herramientas eléctricas si está cansado o bajo los efectos de drogas, alcohol o medicamentos.
• Lea la Ficha de Seguridad de Materiales (MSDS) acerca de la superficie de trabajo.
• Utilice la herramienta de extracción de polvo. Una unidad adecuada de extracción de polvo reducirá daños por polvo.
• Sea precavido. Mantenga el equilibrio y una posición adecuada en todo momento.
• No use ropa holgada, ni joyas. Mantenga su pelo, ropa y guantes lejos de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
• En caso de cualquier daño físico en la mano/muñeca, deje de trabajar y busque atención médica. Las lesiones en la mano, la muñeca y el brazo pueden ser consecuencia de un trabajo con movimientos repetitivos o de una exposición excesiva a las vibraciones.
• No utilice herramientas eléctricas en ambientes inflamables como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
• La herramienta no dispone de aislamiento eléctrico. Compruebe que no haya puntos de electricidad mal conectados o pérdidas de gas antes de poner la máquina en funcionamiento.

PRECAUCIÓN

• Evite el encendido accidental.
• Retire la llave del plato antes de conectar la herramienta
• Mantenga la zona de trabajo limpia y bien iluminada.
• Asegúrese que la piezas a lijar estén sujetas con firmeza.
• Antes de cambiar el abrasivo, desconecte siempre el suministro de aire.

didas de Seguridad Adicionales

• Lea todas las instrucciones antes de usar esta herramienta. Todos los usuarios deben estar cualificados para su uso y tener conocimiento de las medidas de seguridad.
• El mantenimiento debe ser llevado a cabo por personal cualificado. Para operaciones de mantenimiento, contacte con el servicio técnico autorizado de Mirka.
• Utilice siempre los equipos de seguridad personal requeridos (véase el apartado Importante).
• Mantenga siempre una postura firme sobre una superficie estable.
• Asegúrese siempre de que el material a lijar está sujeto con firmeza.
• Revise regularmente la herramienta, el plato, la manguera y los ajustes para controlar el desgaste.
• Tenga siempre presente las normas de seguridad; no cargue, almacene o deje la herramienta desaten-dida con la fuente de aire conectada.
• La bolsa de acumulación de polvo debe vaciarse o reemplazarse diariamente. El polvo puede ser altamente inflamable. El vaciado o reposición de la bolsa también garantizan el mejor rendimiento posible.
• No exceda la presión de aire máxima recomendada 6,2 bar (90 psig).
• Tenga cuidado de no enredar las partes móviles de la herramienta con la ropa, corbata, cabello, bayetas, etc.
• Mantenga las manos alejadas del plato durante el uso.
• Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y solicite asistencia técnica.
• Antes de cambiar de abrasivo, desconecte siempre la fuente de aire. Asegúrese de colocarlos correcta-mente y de colocar el abrasivo centrado en el plato.

Lea y siga las instrucciones

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponible de: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 disponible de: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Normativa estatal y local.

Uso adecuado de la herramienta

Esta pulidora/esmeriladora ha sido diseñada para lijar todo tipo de materiales: metales, madera, piedra, plásticos, etc. con el uso de abrasivos destinados a tales efectos. No utilice esta pulidora/esmeriladora para cualquier otro propósito distinto al especificado sin consultar al fabricante o al proveedor autorizado del fabricante. No utilice platos de apoyo con una velocidad de trabajo libre inferior a 10.000 rpm.

Superficies de trabajo

El funcionamiento de la herramienta está previsto como una herramienta manual. Siempre se recomienda que la herramienta se utilice sobre un piso sólido. Puede mantenerse en cualquier posición, pero antes de dicho uso, el operador deberá estar en una posición segura y firme, vigilando que la pulidora pueda desarrollar una reacción de par. Véase el apartado “Instrucciones Operativas”.

Poniendo en marcha la herramienta

Utilice un suministro de aire lubricado limpio que proporcione una presión de aire cuantificada a la herramienta de 6,2 bar (90 psig) cuando la herramienta funcione con la palanca totalmente pulsada. Se recomienda utilizar una longitud de línea de aire máxima aprobada de 10 mm (3/8 pulgadas) x 8 m (25 pies). Se recomienda conectar la herramienta al suministro de aire tal como se muestra en la Figura 1.

No conecte la herramienta al sistema de la línea de aire sin incorporar una válvula de desconexión de fácil alcance y operación. El suministro de aire deberá estar lubricado. Se recomienda encarecidamente el uso de un regulador y un engrasador o dispositivo de lubrificación del filtro de aire (FRL) tal como se muestra en la Figura 1 ya que éste suministrará aire limpio y lubricado a la presión correcta a la herramienta. Puede obtener detalles relativos a dicho equipo de su proveedor. Si no se utiliza este equipo, la herramienta deberá lubrificarse manualmente.

Para lubrificar manualmente la herramienta, desconecte la línea de aire y deposite de 2 a 3 gotas de aceite lubricante de motor neumático idóneo, como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA® 32 en el extremo del manguito (entrada) de la máquina. Reconecte la herramienta al suministro de aire y deje que funcione lentamente durante unos segundos para permitir que el aire haga circular el aceite. Si la herramienta se utiliza con frecuencia, se lubrificará diariamente o se lubrificará si la herramienta empieza a reducir velocidad o a perder potencia.

Se recomienda una presión de aire de la herramienta de 6,2 bar (90 psig) mientras la herramienta esté en funcionamiento. La herramienta puede funcionar a presiones inferiores, pero nunca por encima de los 6,2 bar (90 psig).

Instrucciones de manejo

1) Lea todas las instrucciones antes de usar esta herramienta. Todos los operadores deberán estar plenamente formados en su uso y conocer estas reglas de seguridad. Todas las operaciones de mantenimiento y reparación deberán asignarse a personal formado.
2) Asegúrese de que la herramienta esté desconectada de la toma de aire. Elija un abrasivo adecuado y fijelo en el plato de soporte.

Centre cuidadosamente el abrasivo en la almohadilla de apoyo.

3) Lleve siempre el equipo de seguridad requerido al utilizar esta herramienta.

4) En las operaciones de lijado, coloque la herramienta en la superficie en cuestión y después conéctela. Retire siempre la herramienta del trabajo antes de desconectarla. Con ello evitará hacer mella en la superficie debido a una velocidad excesiva del abrasivo.

5) Retire siempre el suministro de aire de la pulidora antes de equipar, ajustar o retirar el abrasivo o almohadilla de apoyo.

6) Adopte siempre una posición segura y/o y firme y esté pendiente de la reacción del par que muestre la pulidora.

7) Utilice únicamente los recambios correctos.

8) Asegúrese siempre de que el material a lijar esté firmemente fijado para evitar su movimiento.

9) Compruebe con regularidad el uso y desgaste de la manguera y los accesorios. No sujete la he-rramienta por la manguera; tenga siempre cuidado de evitar conectar la herramienta cuando la transporte y ésta esté conectada al suministro de aire.

10) No supere la máxima presión de aire recomendada. Utilice el equipo de seguridad recomendado.

11) La herramienta no dispone de aislamiento eléctrico. No la utilice cuando exista la posibilidad de

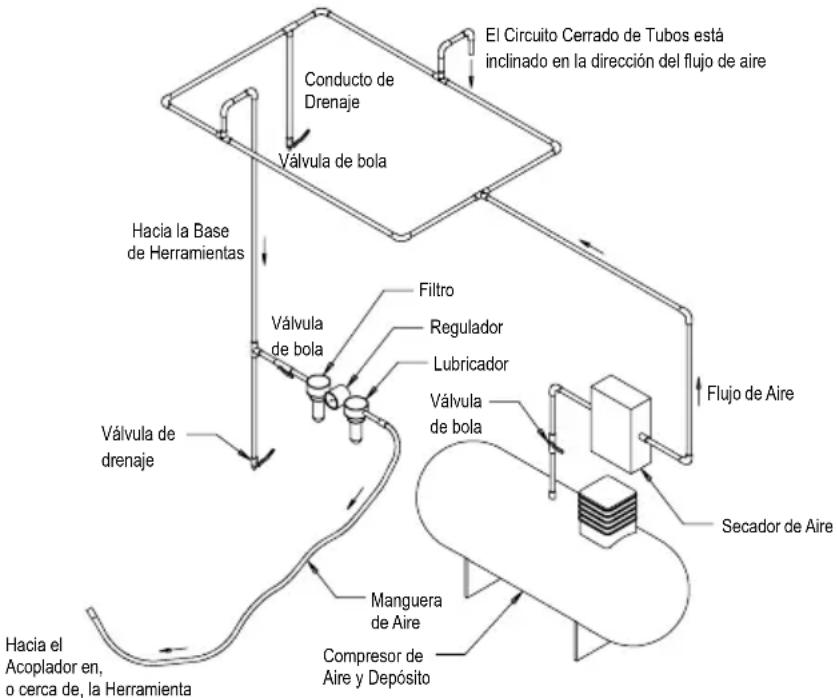


entrar en contacto con carga eléctrica, tubos de gas, tubos de agua, etc. Compruebe el área de operación antes de la operación.
12) Procure evitar que las partes móviles de la herramienta se enreden con prendas de vestir, cuerdas, cabellos, trapos de limpieza, etc. Si se enreda, la carcasa cederá hacia las partes en funcionamiento y móviles de la máquina, pudiendo resultar muy peligroso.
13) Mantenga las manos alejadas de la almohadilla de rotación durante el uso.
14) Si el funcionamiento de la herramienta es inadecuado, desconéctela de inmediato y avise al servicio de mantenimiento y reparaciones.
15) No deje funcionar la herramienta a velocidad libre sin tomar las precauciones necesarias para proteger a cualquier persona u objeto de la pérdida del abrasivo o almohadilla.

Datos técnicos

Mirka® ROP2 312NV 512NV
Tamaño Recomendado de la Entrada de Aire – Mínimo	10 mm 3/8 in
Máxima Longitud Recomendada de Manguera 8 meters 25 feet
Presión de Aire - Máxima Presión de Operación 6.2 bar 90 psig
Presión de Aire - Mínimo Recomendado NA

Configuración/Especificaciones del Producto: 10.000 rpm Pulidoras Rotorbitales

Orbita	Plato Tamaño en mm (pulg.)	Modelo Número	Peso neto del producto en kg (libras)	Altura en mm (pulg.)	Longitud en mm (pulg.)	*Nivel de ruido dBA	Vatios de potencia (HP)	Consumo de aire LPM (scfm)	*Nivel de vibración m/s2	* Factor de incertidumbre
12 mm (1/2 in.)	77 (3) ROP2-312NV 1,18 (2,60) 108,2 (4,26)				251,9 (9,9)	80,5276	(0,37) 538 (19)	4,470,94
	125 (5) ROP2-512NV 1,23 (2,71) 109,6 (4,31)				277,0 (10,9)	81,0343	(0,46) 594 (21)	7,461,23
El test de ruido se ha llevado a cabo conforme a la norma EN ISO 15744:2008 – Herramientas portátiles no eléctricas – Código de medición del ruido – Método técnico (grado 2) y EN ISO 11203:2009 Acústica – Ruido emitido por maquinarias y equipos – Establecimiento de los niveles de presión de sonido emitidos en una zona de trabajo y otras posiciones indicadas por el nivel de potencia del sonido.El test de vibración se ha llevado a cabo conforme a la norma EN ISO 28927-3 Herramientas portátiles eléctricas – Medición de la vibración del asa – Parte 3: Pulidoras y lijadoras rotatorias, orbitales y rotorbitales.

Especificaciones sujetas a cambios sin previo aviso.

*Los valores indicados en la tabla proceden de pruebas de laboratorio en conformidad con los códigos y estándares citados y no son suficientes para la evaluación de riesgos. Los valores cuantificados en un lugar de trabajo concreto pueden diferir con respecto a los valores declarados. Los valores de exposición real y la cantidad de riesgo o daño que experimenta un individuo son únicos de cada situación y dependen del entorno circundante, del modo en que trabaja el individuo, del material concreto que se esté trabajando, del diseño de la superficie de trabajo, así como del tiempo de exposición y de la condición física del usuario. No se puede responsabilizar a Mirka, Ltd. de las consecuencias del uso de valores declarados en sustitución de valores de exposición real con respecto a cualquier valoración del riesgo individual.

Puede obtener información adicional en materia de salud y seguridad laboral visitando los siguientes sitios web: https://osha.europa.eu/en (Europa) http://www.osha.gov (EE.UU.)

Solución rápida de problemas

Síntoma Causa posible Solución
Baja potencia y/o baja velocidad libre	Insuficiente presión de aire	Compruebe la presión de la línea de aire en la Entrada de la Pulidora rotatorio mientras la herramienta esté funcionando a velocidad libre. Deberá ser de 6,2 bar (90 psig/620 kPa).
	Silenciador(es) atascado(s)	Véase el apartado “Desensamblaje de Carcasas” con respecto a la retirada del Silenciador. El Silenciador de la partida 51 puede someterse a retrolavado con una solución limpiadora idónea hasta la eliminación de todos los contaminantes y obstrucciones.Si el Silenciador no puede limpiarse adecuadamente después de sustituirlo. (Véase el Apartado “Ensamblaje de la Carcasa”).
	Pantalla de entrada obturada	Limpie la Pantalla de Entrada con una solución de limpieza adecuada. Si la Pantalla no se limpia, sustitúyala.
	Uno o más álabes desgastados o rotos	Instale un juego completo de nuevos Álabes (todos los álabes deberán sustituirse para obtener un funcionamiento adecuado). Recubra todos los álabes con aceite de herramientas neumáticas de calidad. Véase “Desensamblaje del Motor” y “Ensamblaje del Motor”.
	Fugas de aire internas en la Carcasa del Motor indicadas por un consumo de aire superior al normal y una velocidad inferior a la normal.	Compruebe la correcta alineación del Motor y el enganche del Anillo de Bloqueo. Compruebe posibles anillos toroidales dañados en la ranura del anillo de bloqueo. Retire el ensamblaje del motor y reinstálelo. Véase “Desensamblaje del Motor” y “Ensamblaje del Motor”.
	Piezas del motor usadas	Revisión general del motor. Póngase en contacto con un centro de servicio Mirka autorizado.
	Rodamientos del vástago usados o rotos	Sustituya los Rodamientos rotos o gastados. Véase “Equilibrador del Eje y Desensamblaje del Vástago” y “Cojinetes del Vástago, AirSHIELDTM y Ensamblaje del Equilibrador del Eje”.
Fugas de aire a través del Control de Velocidad y/o Vástago de la Válvula.	Muelle de la Válvula sucio, roto o doblado, Válvula o Asiento de la Válvula.	Desmonte, inspeccione y sustituya las piezas usadas o dañadas. Véase las Etapas 2 y 3 de “Desensamblaje de la Carcasa” y las Etapas 2 y 3 de “Ensamblaje de la Carcasa”.
Vibración/Funcionamiento irregular	Plato incorrecto	Utilice únicamente Tamaños y Pesos de Platos diseñados para la máquina.
	Adición de plato de interfaz u otro material	Utilice únicamente abrasivos y/o interfaces diseñados para la máquina. No adhiera ningún material a la cara de Plato de la Pulidora que no esté especificamente diseñado para ser utilizado con el Plato y la Pulidora.
	Lubrificación o adición inadecuada de materias extrañas.	Desmonte la Lijadora y límpiela en una solución limpiadora adecuada. Ensamble la pulidora. (Véase “Manual de Reparaciones”)
	Rodamientos frontales o posteriores desgastados o rotos	Cambie los rodamientos rotos o dañados. Ver “Desensamblaje del motor” y “Ensamblaje del motor”.
