MANUALE UTENTE CHX5500 EGO

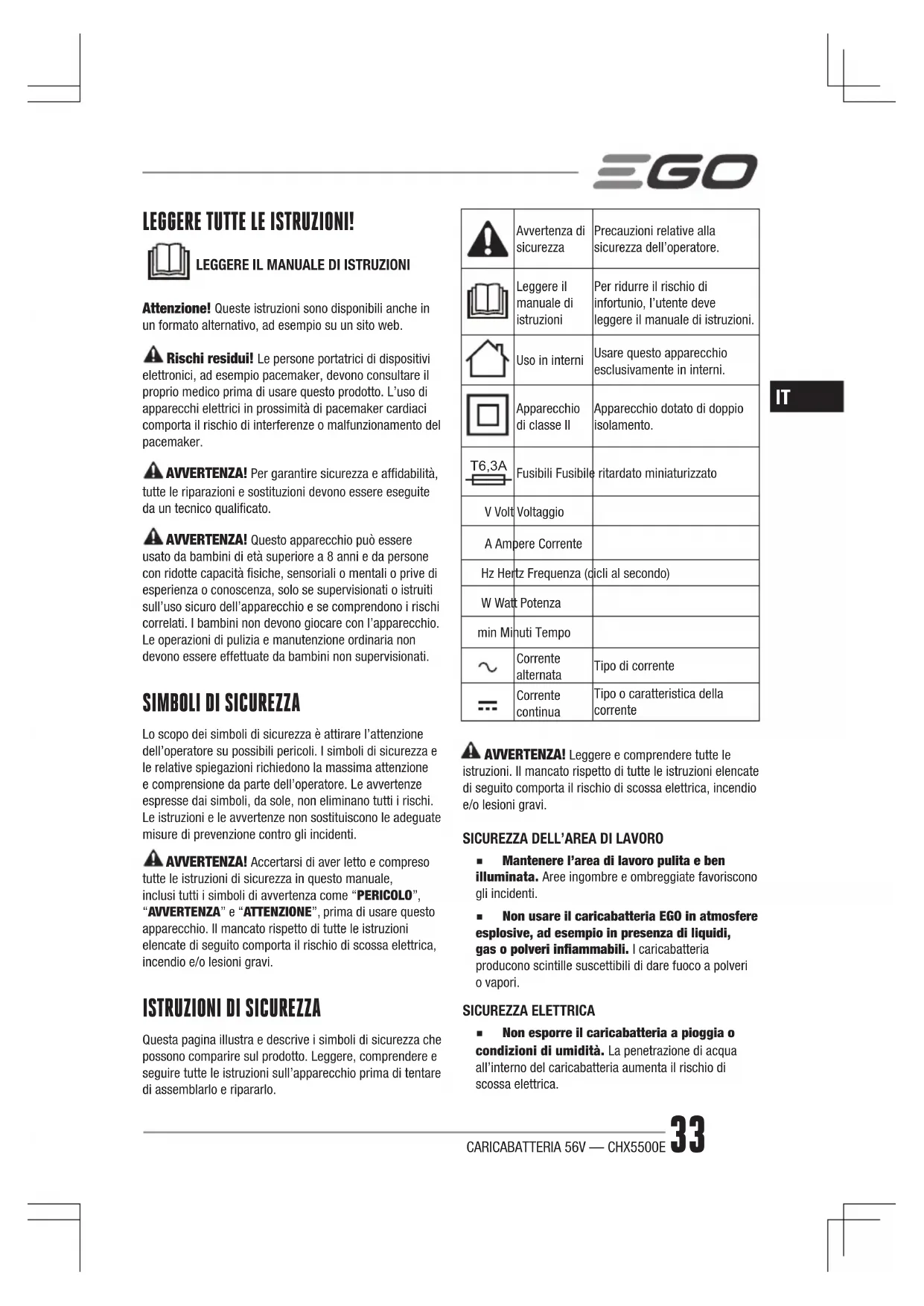

Attenzione! Queste istruzioni sono disponibili although in un formato alternative, ad esempio su un sito web.

Rischi residui! Le persone portatrici di dispositivi elettronici, ad esempio pacemaker, devono consultare il proprio medico prima di usare quello prodotto. L'uso di appearecchi elettrici in prossimità di pacemaker cardiaci comporta il rischio di interferenze o malfunzionamento del pacemaker.
AVVERTENZA! Per garantire sicurezza e affidabilità, tutte le riparazioni e sostituzioni devono essere eseguite da un tecico qualificato.
AVVERTENZA! Questo appearecchio più essere usato da bambini di età superiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali o privile di esperienza o conoscenza, solo se supervisionati o struiti sull'uso sicuro dell'apparecchio e se comprendono i rischi correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione ordinaria non devono essere effettuate da bambini non supervisionati.

SIMBOLI DI SICUREZZA

Lo scopo dei symboli di sicurezza è attirare l'attenzione dell'operaatore su possibili pericoli. I symboli di sicurezza e le relative spiegazioni richiedono la massima attentione e comprehension da parte dell'operaatore. Le avventenze esprese dai symboli, da sole, non eliminano tutti i rischi. Le istruzioni e le avventenze non sostituiscono le adeguate misure di prevenzione contro gli incidenti.

AVVERTENZA! Accertarsi di aver letto e compreso delle istruzioni di sicurezza in quello manuale, inclusi tutti i symboli di avvertenza come "PERICOLO", "AVVERTENZA" e "ATTENZIONE", prima di usare quello apparecchio. Il mancato rispetto di tutte le istruzioni elencate di seguito comporta il rischio di scossa elettrica, incendio e/o lesions gravi.

ISTRUZIONI DI SICUREZZA

Questa pagiona illustra e describes i simboli di sicurezza che possono comparire sul prodotto. Leggere, comprende e seguire tutte le istruzioni sull'apparecchio prima di tentare di assemlarlo e ripararlo.

	Avvertenza di sicurezza	Precauzioni relative alla sicurezza dell'operaatore.
	Leggere il manuale di istruzioni	Per ridurre il rischio di infortunio, l'utente deve leggere il manuale di istruzioni.
	Uso in interni	Usare quello apparecchio esclusivamente in interni.
	Apparecchio di classe II	Apparecchio dotato di doppio isolamento.
T6,3A	Fusibili Fusibile	ritardato miniaturizzato
V Volt	Voltaggio
A Ampere Corrente
Hz Hertz Freqenza (cici al secondo)
W Watt Potenza
min Minuti Tempo
~	Corrente alternata	Tipo di corrente
~	Corrente continua	Tipo o caratteristica della corrente

AVVERTENZA! Leggere e comprehende tutte le istruzioni. Il mancato rispetto di tutte le istruzioni elencate di seguito comporta il rischio di scossa elettrica, incendio e/ o lesioni gravi.

SICUREZZA DELL'AREA DI LAVORO

• Mantenere l'area di lavoro pulita e ben illuminata. Aree ingombre e ombreggiate favoriscono gli incidenti.
  Non usare il caricabatteria EGO in atmospere esplovec, ad esempio in presenza di liquidi, gas o polveri inflammabili. I caricabatteria producono scintille suscettibili di dare fuoco a polveri o vapori.

SICUREZZA ELETTRICA

Non esporre il caricabatteria a pioggia o condizioni di umidità. La penetrazione di acqua all'interno del caricabatteria augmente il rischio di scossa elettrica.

Non danneggiare il cavo di alimentazione. Non usare mai il cavo per trasportare, tirare o scollegare l'apparecchio. Tenere il cavo al riparo da calore,olio, oggetti taglienti o parti in movimento. Cavi danneggiati o aggrovigliati aumento il rischio di scossa elettrica.

• Il caricabatteria EGO può ricaricare i gruppi batteria EGOagliioni di litio elencati di seguito.

CARICABATTERIA GRUPI BATTERIA
CHX5500E BAX1500

RIPARAZIONI

• Affidare la riparazione del caricabatteria a tecnici qualiati usando esclusivamente parti di ricambio identiche. Ciò garantisce la sicurezza del caricabatteria.
• Durante la riparazione del caricabatteria, usare esclusivamente parti di ricambio identiche. Seguire le istruzioni riportate alla sezione

"Manutenzione" di questo manuale. L'uso di parti non autorizzate o il mancato rispetto delle istruzioni di manutenzione comportano il rischio di scossa elettrica o infortunio.

NORME DI SICUREZZA RELATIVE AL CARICABATTERIA

ATTENZIONE! Questo apparecchio non deveseissere usato da persone (bambini inclusi) con ridottecapacità fisiche, mentali o sensoriali oswana esperenza e conoscenza, a meno che non siano sorvegliate o siano state istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza.

• Prima di usare il caricabatteria, leggere tutte le istruzioni e le avventenze riportate in quello manuale e sul caricabatteria, sulla batteria e sul prodotto per evitare l'uso improprio dei prodotti e il rischio di lesioni o danni.
  Non maneggiare il caricabatteria, inclusa la spina del caricabatteria, o i terminali del caricabatteria con le mani bagnate.

• Disporre il cavo di alimentazione in modo tale che non sia calpestabile e che non possa entrare in contatto con bordi affiliati o parti in movimento o essere soggetto a usura o danneggiamenti, e accertarsi che le persone non possano inciamparvi. Ciò ridurà il rischio di cadute accidentali, che sono comportate lesioni personali e danni al cavo, e il consequencesc rischio di scossa elettrica.

• Tenere il cavo e il caricabatteria al riparo dal calore per evitare danni alle superfici esterne e ai componenti interni.
  Impedire il contatto di benzina, oli, prodotti a base di petrolio, ecc. con le parti in plastica. Tali materiali contengono sostanze chimiche suscettibili di danneggiare, indebolire o distruggere la plastica.
  Non usare il caricabatteria se il cavo di alimentazione o la spina sono danneggiati per evitare il rischio di corto circuito e scossa

elettrica. Se il caricabatteria è danneggiato, affidarne la riparazione o sostituzione a un technician autorizzato di un centro di assistenza EGO.

Non disassemblare il caricabatteria. Affidare eventuali riparazioni a un technician autorizzato. Un riasemblaggio scorretto comporta il rischio di scossa elettrica o incendio.
- Scollegare il caricabatteria alla presa di corrente prima di effettuare operazioni di pulizia o manutenzione per evitare il rischio di scossa elettrica.
- Scollegare il caricabatteria alla rete elettrica quando non è in uso. Ciò ridurra il rischio di scossa elettrica o di danni al caricabatteria in caso di caduta di oggetti metalici nelle aperture. Eviteràanche danni al caricabatteria in caso di sovratensione.
- Rischio di scossa elettrica. Non toccare la porzione non isolata del connettore di uscita o il terminale non isolato della batteria.
- Conservare queste istruzioni. Consultarle frequentlymente e usare per instruire gli altri operatori dell'apparecchio. Se si presta quello apparecchio ad altre persona, allegareanche queste istruzioni per evitare l'uso errato dell'apparecchio e il rischio di infortunio.

ISTRUZIONI DI SICUREZZA IMPORTANTI

• Conservare queste istruzioni. Questo manuale contiene importanti istruzioni di sicurezza e istruzioni per l'uso del caricabatteria rapido EGO 56V CH5500E.
• Prima di usare il caricabatteria, leggere tutte le istruzioni e le avventenze riportate sul caricabatteria, sulla batteria e sul prodotto in cui è Installata la batteria.

SPECIFICTECnicHE

Alimentazione 2	20-240V~50Hz 550W
Potenza in uscita	4/8A 56V ---
Tempo di ricarica	Ricarica di BAX1500 (1568 Wh): 3,5 ore (ricarica rapida) 7 ore (ricarica normale)
Temperatura di ricarica ottimale	5°C-40°C
Peso del caricabatteria	1.6 kg

DESCRIZIONE

DESCRIZIONE DEL CARICABATTERIA (Fig. A)

1. Cavo di alimentazione
2. Presa di uscita
3. Pulsante
4. Spian. 1 (verde)
5. Spia n. 2 (verde)
6. Spia n. 3 (rosso)
7. Presa di ingresso
8. Foro di fissaggio a muro
9. Apertura di raffreddamento

FUNZIONAMENTO

COME RICARICARE IL GRUPPO BATTERIA

AVERTENZA! Non usare il caricabatteria in ambienti estemi e non esporlo a condizioni bagnate o umide. L'infiltrazione di acqua all'interno del caricabatteria aumento il rischio di scossa elettrica.

NOTA: I gruppi batteriaagliioni di litio sono consegnati parzialmente carichi. Prima di usarli per la prima volta, ricaricare completeness il gruppo batteria.

1. Inserire il cavo di alimentazione nella presa di ingressso (Fig.B).
2. Collegare il caricabatteria a una presa di corrente (220-240 V/50 Hz).
3. Inserire il connettore della batteria nel caricabatteria come illustrato in Fig. C e D.

4. Il caricabatteria comunicherà con il gruppo batteria per valutare le condizioni del gruppo batteria.

5. Quando il gruppo batteria è molto carica normale, la spia verde n.1 sul caricabatteria lampeggia. Per attivare la ricarica rapida, tenere premuto il pulsante verde per almeno 1 secondo; la spia verde n.1 si spegnerà, e la spia verde n.2 lampeggerà. La ventola del caricabatteria rimarra in funzione continuativamente per raffreddare il gruppo batteria.

6. Quando il gruppo batteria è completamente carico, le spie smetteranno di lampeggiare e rimarranno accese di verde. Attendere che la ventola di raffreddamento si arresti, rimuovere il gruppo batteria dal caricabatteria e scollegare il caricabatteria alla presa di corrente.
7. Il gruppo batteria si ricarichera complemente se viene lasciato sul caricabatteria, ma non subira sovraccarichi.

NOTA:

Se le 3 spi rimangono spente dopo aver collegato il caricabatteria alla rete elettrica come indicato al punto 1, consultare la sezione "GRUPPO BATTERIA O CARICABATTERIA DIFETTOSO".
- Una riduzione significativa dell'autonomia del gruppo batteria dopo averlo caricato completenesse indica che le batterie sono quasi al termine della loro vita utile e devono essere sostituite.
Il caricabatteria può diventare caldo durante la ricarica. Ci è parte del normale funzionamento del caricabatteria. Effettuare la ricarica in un'area ben ventilata.

SIMBOLO DELLA SPIA	BATTERIA A ZAINO		SPIA SUL CARICABATTERIA			AZIONE
			SPIAN. 1 (VERDE)	SPIAN. 2 (VERDE)	AN. 3 (ROSSO)
Difettoso			●	○	●	Il gruppo batteria o il caricabatteria è difettoso
Sumiscaldamento	Ricarica normale			○	●	La carica inizIERÀ quando la temperatura del gruppo batteria tornerà alla temperatura normale.
	Ricarica rapida		○		●	La carica inizIERÀ quando la temperatura del gruppo batteria tornerà alla temperatura normale.
Ricarica normale Ricarica a 4 A				○	○
Ricarica rapida Ricarica a 8 A			○		○
Completamente carica	Ricarica normale		●	○	○	Ricarica rapida
	La ricarica è completata.		○	●	○	La ricarica è completata.
—	Auto-ispezione riuscita		●	●	●	Il caricabatteria più essere per ricaricare la batteria
: Accesa ○: Spenta Lampeggiante

RICARICARE UN GRUPPO BATTERIA TROPPO CALDO/FREDDO

Se la temperatura del gruppo batteria è fuori dai valori ordinari, la spia n. 3 si illuminera di rosso. Quando la temperature del gruppo batteria scende a circa 57^ o sale除外 3^ , il caricabatteria inizIERA automaticamente la ricarica e le 3 spie si accenderanno normalmente in sequenza.

GRUPPO BATTERIA O CARICABATTERIA DIFETTOSO

Dopo averlo collegato alla rete elettrica, il caricabatteria iniziera immediatamente l'auto-ispezione.

1. Se l'auto-ispezione fallisce, tutte le spie rimarranno spente.

Attenzione! Provare a scollegare e ricollegare il cavo di alimentazione al caricabatteria e alla presa di corrente. Se le spiè segnalano ancor la presenza di un problema, contattare il centro di assistenza EGO per la riparazione del caricabatteria.

1. Se il caricabatteria supra l'auto-ispezione, le 3 spie si accenderanno simultaneamente per 1 secondo; ciò significà che il caricabatteria può essere usato per ricaricare la batteria. Se il caricabatteria rileva un problema durante la ricarica, la spia 3 inizIERA a lampeggiare di rosso o tutte le spie si spegneranno.

In tal caso, rimuovere il gruppo batteria e reinserirlo nel caricabatteria. Se le spiè segnalano alla presenza di un problema, provare a ricaricare un altro gruppo batteria.
Se l'alto groupo batteria si ricarica normalmente, smaltire il groupo batteria difettoso (fare riferimento alle istruzioni nel manuale del groupo batteria).
Se anche l'alto gruppo batteria risulta "difettoso" ricollegare il caricabatteria alla presa di corrente finché la spia n. 3 non si spegne. Se tutte e 3 le spi erimangono spente o se la spia n. 3 lampeggia di rosso, il caricabatteria potrebbe essere difettoso.

AVERTENZA! Non tentare di ricaricare un gruppo batteria se il caricabatteria lo segnala come difettoso per evitare il rischio di scossa elettrica o lesioni gravi.

FORI DI FISSAGGIO A MURO

Il caricabatteria è dotato di fori per fissarlo comodamente a una parete. Installare le viti nel muro, a 76 mm di distanza l'une dall'altra. Usare viti sufficientemente robuste per sostenere il peso del caricabatteria e del gruppo batteria combinati (circa 1,6 kg max.).

MANUTENZIONE

AVVERTENZA! Per evitare lesioni gravi, scollegare il gruppo batteria dal caricabatteria prima delle operazioni di pulizia o manutenzione.
AWERTENZA! Per la riparazione, usare

esclusivamente parti di ricambio EGO identiche. L'uso di altri ricambi comporta situazioni pericolose o il rischio di danni all'apparecchio.

AVVERTENZA! Si raccomanda di non usare aria compressa come metodo di pulizia del caricabatteria. Se la puliziatramite aria compressa è l'unico metodo disponibile, indossare sempre occhiali di sicurezza con protezioni laterali durante la pulizia del caricabatteria. Se I'ambiente è polveroso, indossareanche una maschera antipolvere.

AVERTENZA! Se il cavo di alimentazione è danneggiato, sostituirlo esclusivamente con un cavo di alimentazione identico. L'uso di un cavo di alimentazione non omologato comporta il rischio di scossa elettrica e infortuni.

MANUTENZIONE GENERALE

Evitare l'uso di solventi durante la pulizia delle parti in plastica. La maggior parte dei materiali plastici cui essere danneggiata da diversi tipi di solventi in commercio. Usare "un panno pulito per rimuovere sporcizia, polvere, olio, grasso, ecc.

AVERTENZA! Impedire il contatto di liquido per
"freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. con le parti in plastica. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, comportando il rischio di lesioni gravi.
AWVERTENZA! Per la riparazione, usare

esclusivamente parti di ricambio EGO identiche. L'uso di altri ricambi comporta situazioni pericolose o il rischio di danni all'apparecchio. Per garantire sicurezza e affidabilità, tutte le riparazioni devono essere eseguite da un tecico qualificato presso un centro di assistenza EGO.

Protezione dell'ambiente

Non smaltire gli apparecchi elettrici, caricabatteria e batterie/batterie ricaricabili insieme ai rifiuti indifferenziati! Conformmente alle direttive europee 2012/19/EU e 2006/66/CE, i rifiuti di apparecchiature elettriche ed elettroniche, pile e accumulatori devono essere raccolti separamente e smaltiti nel rispetto dell'ambiente.

Se gli apparecchi elettrici vengono smaltiti nelle discariche, le sostanze pericolose possono infiltrarsi nelle falde acquifere e contaminare la catena alimentare, con effetti dannosi sulla salute e il benessere.

RISOLUZIONE DEI PROBLEMI

PROBLEMA CAUSA	SOLUZIONE
Il caricabatteria non funziona. La spia n.3 lampeggia di rosso o tutte le spie sono spente.	Il gruppo batteria o il car- icabatteria è difettoso o la connessione tra il gruppo batteria e il caricabatteria è errata.	■ Provare a rimuovere il gruppo batteria e reinserirlo nel caricabatteria. ■ Provare a ricaricare un'alto gruppo batteria. ■ Scollegare il caricabatteria alla presa di corrente e attendere che la spia rossa si spenga, quando ricollegare la spina alla presa di corrente.
	Il caricabatteria è stato riaccesso troppo presto.	■ Attendere 30 secondi dallo spegnimento di tutte le spie prima di collegare il caricabatteria alla presa di corrente.
Il caricabatteria non funziona e la spia n.3 è accesa di rosso.	Il gruppo batteria è troppo caldo o troppo freddo.	■ Attendere che il gruppo batteria raggiunga la temperatura operative. La carica inizIERà quando la temperatura del gruppo batteria tornerà ai valori normali.

GARANZIA

CONDIZIONI DELLA GARANZIA EGO

Visitare il situ web egopowerplus.com per consultrare le condizioni complete della garanzia EGO.
