MANUALE UTENTE KM 120250 R D Classic Kärcher

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

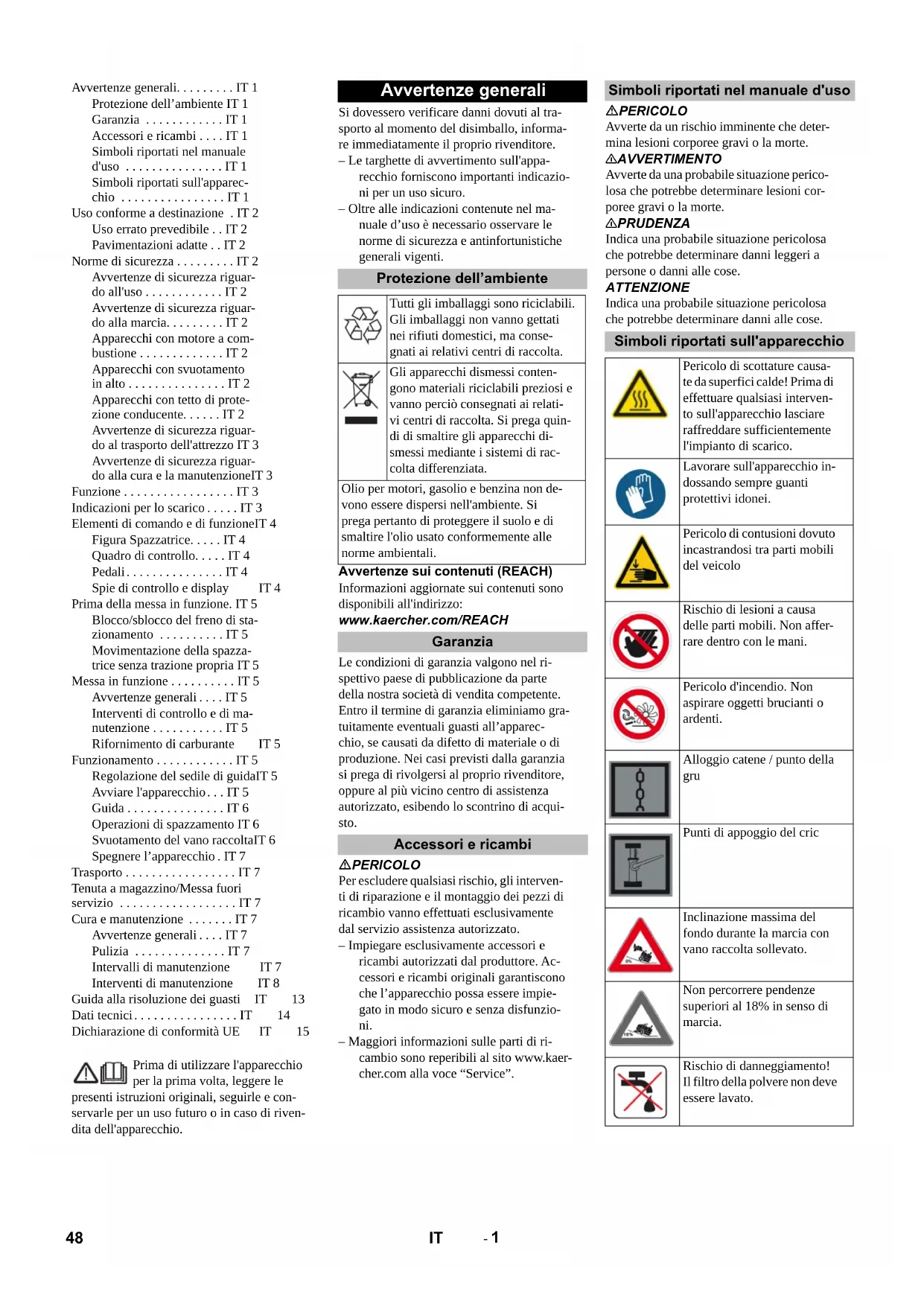

Avvertenze generali. IT 1

Protezione dell'ambiente IT 1

Garanzia IT 1

Accessoricambi...IT1

Simboli riportati nel manuale

d'uso IT 1

Simboli riportati sull'apparec

chio IT 1

Uso conforme a destinazione . IT 2

Uso errato prevedibile . .IT 2

Pavimentazioni adatte...IT 2

Normedisicurezza. IT2

Avverenze di sicurezza riguardo all'uso . IT 2

Avverenze di sicurezza riguardo alla marcia. IT 2

Apparecchi con motore a combustione IT 2

Apparecchi con svuotamento in alto... IT 2

Apparecchi con fatto di protezione conducente. . . . IT 2

Avverenze di sicurezza riguardo al trasporto dell'attrezzo IT 3

Avverenze di sicurezza riguardo alla cura e la manutenzioneIT 3

Funzione IT 3

Indicazioni per lo scarico... IT 3

Elementi di lavoro e di funzioneIT 4

Figura Spazzatrice. . . . IT 4

Quadro di controllo. . . . IT 4

Pedali. IT 4

Spiedi controllo e display IT 4

Prima della messa in funzione. IT 5

Blocco/sblocco del freno di stazionamento .IT 5

Movimentazione della spazza-trice alla trazione propria IT 5

Messa in funzione IT 5

Avvertenze generali...IT 5

Interventi di controllo e di manutenzione .IT 5

Rifornimento di carburante IT 5

Funzionamento . IT 5

Regolazione del sedile di guidaIT 5

Avviare l'apparecchio... IT 5

Guida IT 6

Operazioni di spazzamento IT 6

Svuotamento del vano raccoltaIT 6

Spagnere l'apparecchio. IT 7

Trasporto . IT 7

Tenuta a magazzino/Messa fuori

servizio IT7

Cura e manutenzione .IT7

Avvertenze generali . IT 7

Pulizia . IT 7

Intervalli di manutenzione IT 7

Interventi di manutenzione IT 8

Guida alla risoluzione dei guasti IT 13

Dati tecnici. 14

Dichiarazione di conformità UE IT 15

Prima diutilizzare l'apparecchio per la prima volta,leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Avvertenze generali

Si dovessero verificare danni dovuti al transporte al momento del disimballo, informare immediamente il proprio rivenditore.

• Le targhette di avventamento sull'apparecchio fornisco importanti indicazioni per un uso sicuro.

-Oltre alle indicazioni continue nel manuale d'uso è necessario osservare le norme di sicurezza e antinfortunistiche generali vigenti.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili.
Gli imballaggi non vanno gettati nei rifiuti domestici, ma segnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno percioso consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziate.

Olio per motori, gasolio e benzina non devono essere dispersi nell'ambiente. Si prega pertanto di proteggere il suolo e di smaltire l'olio usato conformmente alle norme ambientali.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratamente eventuali guasti all'apprecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Accessoriericambi

△PERICOLO

Per escludere qualsiasi rischio, gli interven-
ti di riparazione e il montaggio dei pezzi di
ricambio vanno effettuati esclusivamente
dal servizio assistenza autorizzato.

• Impiegare escludivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantisco che l'apparecchio possa essere impiegato in modo sicuro e sono disfunzioni.

-Maggiori informazioni sulle parti di ricambio sono reperibili al site www.kaercher.com alla voce "Service".

Simboli riportati nel manuale d'uso

PERICOLO

Avverte da un rischio imminente che determina lesioni corporee gravi o la morte.

△AVERTIMENO

Avverte da una probabile situazione pericolosa che potrebbe determinare lesioni corpore gravi o la morte.

△PRUDENZA

Indica una probabile situazione pericolosa che potrebbe determinare danni leggeri a personne o danni alle cose.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Simboli riportati sull'apparecchio

	Pericolo di scottature causate da superfici calde! Prima di effettuire qualiasi interven-to sull'apparecchio lasciare raffreddare sufficientemente l'impiano di scarico.
	Lavorare sull'apparecchio indossando sempre guanti protettivi idonei.
	Pericolo di contusions dovuto incastrandosi tra parti mobili del veicolo
	Rischio di lesioni a causa delle parti mobili. Non after-rare dentro con le mani.
	Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
	Alloggio catene / punto della gru
	Punti di appoggio del cric
	Inclinazione massima del fondo durante la marcia con vano raccolta sollevato.
	Non percorrere pendenze superiori al 18% in senso di marcia.
	Rischio di danneggiamento! Il filtrlo della polvere non deve essere lavato.

Uso conforme a destinazione

La spazzatrice è prevista per la pulizia di pavimentazioni nell'impiego industriale e ad esempio per i campi di applicazione seguenti:

Parcheggi
- Impianti di produzione
Aree logistiche
Alberghi
Commercio al dettaglio
Magazzini
Marciapiedi
Utilizzate la presente spazzolatrice solo conformmente alleindicazioni fornite da questo manuale d'uso. Ogni除外utilizzato èconsiderato non conforme a destinazione. Il produttore non risponde per anni da ciò risultanti e sare l'utilizzatore ad assumersi qualsiasi relativo rischio.
É vietato apportare modifiche all'apparecchio.
La spazzatrice è adatta solo per la pulizia di pavimentazioni indicate nelle istruzioni per l'uso.
Et consentito percorrere sole quale superfici adibite all'uso della macchina da parte dell'imprenditore o dei loro incarici.
Regola generale da rispetto: tener lontana dall'apparecchio qualsiasi sostanza fácilmente inflammabile (pericolo d'esplosione/d'incendio).

Uso errato prevedibile

Non spazzare/aspirare mai liquidi esplosivi, gas inflammabili o acidi e solventi allo stato puro! Ne fanno parte benzina, diluenti per vernici o gasolio che, insieme all'aria di aspirazione, possono formare vapori o miscele esplosivi, nonché acetone, acidi e solventi allo stato puro che corrodono i materiali dell'apparecchio.
Non spazzare/aspirare mai polveri di metallo reattive (ad es. alluminio, magnesio, zinco), insieme a detergenti fortemente alcalini ed acidi esse generano gas esplosivi.
Non spazzare/aspirare oggetti ardenti o incandescenti.
L'apparecchio non è indicato per spaz-zare sostanze pericolose per la salute.
L'apparecchio non deve essere utilizzato to all'interno di locali chiusi.
Etietato sotare in aree di pericolo. Etietato usare l'apparecchio in ambienti a rischio di esplosione.
Non è consentito trasportare altre persone.
É vietato spingere o trasportare oggetti con questo apparecchio.

Pavimentazioni adatte

■ Asfalto
Pavimenti industriali
Massetto
Cemento
Pietredapavimentazioni

Norme di sicurezza

Avvertenze di sicurezza riguardo all'uso

(Valido soltanto per la Finlandia) Nel caso in cui l'apparecchio dovesse esse dotato di cavo flessibile in PVC,esso non puo essere utilizzato a temperature ambientaliasse(aldisotto di 0^) .In caso di domande riguardo al vostro apparecchio,vi preghiamo di contattare Karcher.
Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato usarlo.
In caso di utilizzo dell'apparecchio in ambienti a rischio (per es. stazioni di servizio) devono essere rispetto le relative norme di sicurezza. É vietato usare l'apparecchio in ambienti a rischio di esplosione.

PERICOLO

Rischio di lesions!

Non utilizzato l'apparecchio sono fatto di protezione contro eventuali cadute di oggetti in luoghi in cui è possibile che l'opercatore venga colpito da oggetti che possono cadere.
Utilizzato sempre l'apparecchio conformamente alla destinazione d'uso tenendo in considerazione le condizioni locali e prestando attenzione durante il lavoro all'eventuale presenza di terzi, soprattutto bambini.
Rispettare in linea di principio le norme, i regolamenti e le disposizioni che val-gono per gli autoveicoli.
Prima di iniziare i lavori, l'operatore deve accertarsi che tutti i dispositivi di protezione siano regolarmente collocati e funzionanti.
L'operaatore dell'apparecchio è responsabile per incidenti con altre persono o con proprietà di queste.
L'operaTordeve indossare indumeti aderenti.Indossare scarpe stabili e evitare di indossare indumenti scioltie al-lentati.
Prima dell'avviamento, controllare l'area adiacente (p. es. bambini). Fare attenzione che ci sia una sufficiente visibilità!
Non lasciare mai l'apparecchio incustodito quando è in funzione il motore. L'operaatore deve lasciare l'apparecchio solo dopo aver spento il motore, averlo bloccato contro eventuali movimenti ed estratto la chiave.
Per evitare che l'apparecchio venga utilizzato da persone non autorizzate, togliere la chiave.
L'apparecchio deve essere utilizzato solo da persone istruite sul rispectivo uso o che hanno dato prova di sapere utilizzare l'apparecchio ed espressamente incaricate dell'uso.
Questo apparecchio non è indicato per essere usato da persona (inclusi bam-

bini) con delle limitate capacità fisiche, sensoriali o mentali e da personne che abbiano poca esperienza e/o conoscenza dello strumento a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da但这a ricevuto istruzioni su come usare l'apparecchio.

I bambini devono essere sorvegliati affinché non giochino con l'apparecchio.

PRUDENZA

Rischio di danneggiamento! Non spazzare nastri, corde o fili perché questi sono avvolgersi al rullospazzola.

Avvertenze di sicurezza riguardo alla marcia

PERICOLO

Rischio di lesions! Controllare la portata del fondo prima di passare sopra.

△PERICOLO

Pericolo di incidenti, pericolo di lesions!

La velocità di marcia deve essere adeguata alle rispettive condizioni.
Rischio di ribaltamento in forte pendenza.
Non percorrere pendenze superiori al 18% in senso di marcia.
Rischio di ribaltamento su terreni instabili.
Condurre l'apparecchio solo su pavimentazioni stabili.
Rischio di ribaltamento in caso di inclina-zione laterale eccessiva.
Percorrere diagonalmente al senso di marcia pendenze non superiori al 10% .

Apparecchi con motore a combustione

Non usare l'apparecchio或者其他 1200m di altezza.

△Pericolo

Rischio di lesions!

Il foro di uscita del gas di scarico non deve essere chiuso.
Non piegarsi sopra il foro di uscita del gas di scarico (pericolo di ustione).
Non toccare il motore trazione (pericolodi uszione).
I gas di scarico sono nocivi e dannosi per la salute, pertanto non devono essere respirati.
Doplo specnimento, il motore ci mette circa 3-4 secondi a fermarsi completa-mente. Durante quello lasso di tempo stare assolutamente lontani dall'area della trasmissione.

Apparecchi con svuotamento in alto

PERICOLO

Rischio di lesions!

In caso di interventi sullo svuotamento in alto, sollevare completamente e blocare il contentatore della spazzatura.
Eseguire la protezione solo all'esterno della zona di pericolo.

Apparecchi con fatto di protezione conducente

NOTA

Il fatto di protezione conducente (opzionale) offre protezione contro oggetti più grandi che cadono. Non offrono perché una protezione contro essere passati sopra!

Controllare quotidianamente che la tettoia non sia danneggiata.
in caso di danneggiamento della tettoia,anche di un solo elemento,essa deve essere sostituita completeness.
Ogni modifica della tetroia, nonché il montaggio di elementi, componenti e insieme di componenti autorizzati da costruttori diversi da Karcher non sono autorizzati e limitano eventually la funzione della tettoria.

Avvertenze di sicurezza riguardo al trasporto dell'attrezzo

Osservare il peso a vuoto (peso di transporte) dell'apparecchio durante il transporte su rimorchi o veicoli.
Per il trasporto dell'apparecchio, scollegare la batteria dai morsetti e fissare l'apparecchio in modo sicuro.

Avvertenze di sicurezza riguardo alla cura e la manutenzione

Prima di pulire, manutenzionare l'apparecchio, sostituire componenti o passare ad un'altra modalità di funzionamento, spegnere l'apparecchio e togliere la chiave.
Durante i lavori sull'impiano elettrico scollegare la batteria. A tal proposito, disconnettere prima il polo negativo e poi il polo positivo. Il ricollegamento avviene secondo la sequenza opposta. Collegare prima il polo positivo e poi quello negativo.
Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alla pressione (rischio di cortocircuito o di altri guasti di tipo elettrico).
Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familarità con tutte le norme di sicurezza vigenti in materia.
Rispettare il controllo di sicurezza secondo le disposizioni locali per apparecchi ad uso commerciale.
Lavorare sull'apparecchio indossando sempre guanti protettivi idonei.

Funzione

La spazzatrice funziona secondo il seguente principio.

• Il rullospazzola rotante convoglia lo sporco direttamente nel vano raccolta.
  -La scopa laterale pulisce gli angoli e i bordi della superficie da pulire e convoglia lo sporco nella carreggiata del rullospazzola.
  -La polvere fine viene aspirata per mezzo del filtro della polvere attraverso l'aspiratore-raccoglitore.

Indicazioni per lo scarico

PERICOLO

Pericolo di lesioni e di danneggiamento!

Osservare il peso dell'apparecchio al caricamento!
Nonutilizzare carrellie elevatori,l'attrezzo potrebbe venire danneggiato.

Peso a vuoto (peso di trasporto) 880 kg*

• Se sono installati kit di montaggio, il peso è rispettovamente magiore.

Per il caricamento dell'apparecchio,utilizzare una rampa idonea o una gru!
Da osservare all'utilizzo di una rampa: spazio libero dal pavimento 70~mm
Se l'apparecchio viene fornito su un pallet, alla cor le ravole allegate bisogna create una rampa di discesa. Le istruzioni a cio le trovate a Pagina 2 (pagina interna della copertina).

Avviso importante: agli ravola deve.
essere avvitata forte con 2 viti.

A

Figura Spazzatrice Quadro di controlo

Figura A

1 Tappodelserbatoio
2 Sedile (con interruptore contatto sedile)
3 Volante
4 Separatore centrifugo
5 Dispositivo di blocco della copertura dell'apparecchio

6 C of a n o

7 Spazzola laterale, destra
8 Ruota anteriore
9 Accesso al rullospazzola
10 Punto fisso di fissaggio.
11 Targhetta
12 Proietto rotante lampeggiante
13 Cofano apparecchio a destra
14 Copertura, destra
15 Rivestimento posteriore
16 Ruota posteriore
17 Copertura, sinistra
18 Cofano a sinistra (cofano motore)

Figura 3

1 Leva di lavoro rullospazzola e spaz-zole laterali

Leva in avanti: Rullospazzola in funzione e spazzole laterali abbassate e in funzione.

Leva indietro: Rullospazzola in funzione

2 Leva di lavoro contentatore spazzatura
Sollevamento/abbassamento del vano raccolta
3 Leva di lavoro del rullospazzola Sollevare e abbassare il rullospazzola
4 Leva di lavoro sportello contentatore Apertura / Chiusura sportello contentitore
5 Spie di controlled display
6 Interruttore ventola e puliziachio Posizione centrale: puliziachio e vento- la OFF

Posizione dietro:ventola ON

Posizione avanti: pulizia filtro ON

7 Interrupttore clacson

8 Fusibili

9 Chiave di accensione

Simbolo spira: Preriscaldamento

Posizione 0: Disattivare il motore

Posizione 1: Accensione inserta

Posizione 2: Avviare il motore

10 Regolazione del numero di giri del motore
Leva dell'acceleratore
11 Freno di stazionamento
12 Aggiustamento dell'usura / regolazione specchio di spazzatura del rullospazzo- la

Pedali

Figura

1 Pedale del freno
2 Pedale acceleratore avanti / indietro

Spiedi controlo e display

Figura

1 Contatore ore di funzionamento
2 Spia di avviso carico
3 Spia di avvio pressione olio

4 Spia di avviso temperatura acqua di refreddamento
5 Aria aspirata motore
6 Spia di avviso riserva carburante
7 Spia di controlo preriscaldamento
8 Spia di controlledo (non collegata)
9 Spia luminosa luci di posizione/anabbaglianti (opzione)
10 Indicatore del serbatoio
11 Senza funzione, è accesa solo all'avvio del motore (autotest)
12 Senza funzione
13 Senza funzione
14 Senza funzione

Prima della messa in funzione

Blocco/sblocco del freno di stazionamento

Sbloccare il freno di stazionamento e premere il pedale del freno.
Tirare il freno di stazionamento e pre-mere il pedale del freno.

Movimentazione della spazzatrice senza trazione propria

Indicazione

Questa procedura è necessaria se l'apparecchio deve essere spinto dal pallet, oppure se deve essere trainato o tirato su un veicolo di trasporto alla trazione propria.

ATTENZIONE

Non movimentare la spazzatricecencezza trazione propria su lunghi tragitti e a velocità superiore a 10 km/h.

1 V i t e
2 Interruttore a chiave
Svitare la vite.
Rimuovere la chiave.

1 pompa idraulica
2 Interruttore a chiave

3D a d o

Allentare il dato con la chiave (aprire la corsa libera) finché l'apparecchio non risulta spostabile.
ATTENZIONE: Dopo lo spostamento, serrare nuovamente il dato (chiudere la corsa libera = posizione di marcia).

Messa in funzione

Avvertenze generali

Prima di procedere alla prima messa in funzione, leggere il manuale d'uso for-nito nella casa produttrice del motore. Osservare in particolare le avventenze in materia di sicurezza.
Depositaré la spazzatrice su una superficie pianà.
Estrarre la chiave di accensione.
Bloccare il freno di stazionamento.

Interventi di controllo e di manutenzione

Ogni giorno prima della messa in funzione

Controllare il livello del serbatoio del carburante.
Controllare il livello dell'olio motore.
Controllare il livello nel contentatore di compensazione del refrigerante.
Verificare l'usura e l'eventuale presen-za di nastri impigliati nel rullospazzola e nelle scopel laterali.
Controllare le ruote se impigliate da na-stri.
Controllare il separatore centrifugo e il filtro aria e se necessario, pulirli.
Verificare il funzionamento di tutti gli elementi di lavoro.
Verificare l'eventuale presenza di danni sull'apparecchio.
Pulire il filtro polvere con il tasting prodotto per la pulizia del filtrio.

Avviso: Descrizione al capitolo Cura e manutenzione.

Rifornimento di carburante

PERICOLO

Rischio di esplsoione!
Utilizzato solo il carburante indicato nel manuale d'uso.
Non fare rifornimento in ambienti chiusi.
E vietato fumare e usare flamme libere.
Accertarsi che il carburante non venga a contatto con superfici calde.
Controllare il livello di carburante atraverso l'indicatore del serbatoio.
Spegnere il motore.
→ Aprire il tappo del serbatoio.
Fare rifornimento di carburante diesel.
Eliminare il carburante eventually fuoriuscito e chiudere il tappo del serba-toio.

Funzionamento

Regolazione del sedile di guida

1 Leva di regolazione del sedile
2 Sedile di guida
Tirare la leva di regolazione del sedile.
verso I'esterno.
Spostare la leva, rilasciare la leva e far-la innestare.
Verificare se il sedile è bloccato cercando di spostarlo in avanti ed indietro.

Avviare l'apparecchio

Avviso: L'apparecchio è dotato di un interrottore di contatto del sedile. Quando il conducente si alza dal sedile, l'apparecchio viene disinserito automaticamente.

1 Freno di stazionamento

2 Regolazione del numero di giri del motore

Sedersi sul sedile di guida.
Bloccare il freno di stazionamento.
Spingere in avanti di 1/3 la regolazione del numero di giri del motore.

Preriscaldamento

Inserire la chiave d'accensione nel blocchetto dell'accensione.
Ruotare la chiave di accensione su "spira di preriscaldamento". La spià di preriscaldamento si accende.

Avviare il motore

Per avviare il motore, è necessario pre-mere il pedale del freno.
Quando la spia di preriscaldamento si spegne, ruotare la chiave di accensione su "Il".
Appena l'apparecchio si avvia, rilasciare la chiave.

Avviso: Non azionare mai il motorino d'avviamo per più di 10 secondi. Attendere almeno 10 secondi prima di azionare nuovamente il motorino d'avviamo.

Guida

1 Pedale del freno
2 Pedale di "avanzamento"
3 Pedale di "retromarcia"

Spostare la leva di regolazione numero di giri motore completeness in avanti (Numero di giri normale).
Premere e tenere premuto il pedale del freno.
Sbloccare il freno di stazionamento.

Avanzare

Premere lentamente il pedale "avanti".

Fare retromarcia

PERICOLO

Rischio di lesioni!

Durante la retromarcia non deve sussistere alcun pericolo per terzi. In caso contrario, farsi guidare da un'altra persona.
Premere lentamente il pedale "indietro".

Comportamento di guida

Attraverso l'acceleratore è possible impostare la velocità di marcia a regolazione continua.
Evitare di premere bruscamente il pedale poiché può causare danni all'impianto idraulico.
In caso di diminuzione della potenza in salita, togliere leggermente il piede dal pedale.

Frenatura

Rilasciare il pedale. L'apparecchio fre-na automaticamente e si ferma.
Avviso: L'effetto frenante può essere supportato dal pedale del freno.

Superare ostacoli

Per superare ostacoli fissi sino a 70~mm
Avanzare lentamente e superare I'ostacolo con cautela.

Per superare ostacoli fissi superiori a 70 mm;
Ostacoli similii vanno superati escludivamente con una rampa idonea.

Operazioni di spazzamento

ATTENZIONE

Non spazzare nastri da imballo, fili di ferro o similii in quanto possono causare il danneggiamento delsystema spazzante.
Avviso: Al fine di ottenere un risultato ottile, si consiglia di adeguare la velocità di marcia alle condizioni presenti in loco.
Avviso: Durante l'uso della spazzatrice si raccomanda di pulire il filtro della polvere ad intervalli regolari.
Indicazione: Per lavori frequenti in area con polvere fine, pulire spesso ilhetto.

Leva di comando

1 Leva di comando rullospazzola e spaz-zole laterali
2 Leva di lavoro contentatore spazzatura
3 Leva di lavoro del rullospazzola
4 Leva di lavoro sportello contentatore

Leva di comando rullospazzola e spaz-zole laterali

Leva di lavoro (1) in avanti: Rollospazzola in funzione e spazzole laterali abbassate e in funzione.
Leva di lavoro (1) indietro: Rollospazzola in funzione.

Leva di lavoro contentitore spazzatura

Leva di lavoro contentitore spazzatura (2) in avanti: il contentitore spazzatura si abbassa.
Leva di lavoro contentatore spazzatura (2) indietro: contentatore spazzatura si solleva.

Leva di lavoro rullospazzola

Leva di lavoro del rullospazzola (3) in avanti: Il rullospazzola si solleva.
Leva di lavoro del rullospazzola (3) indietro: Il rullospazzola si abbassa.

Leva di lavoro sportello contentatore

Leva di lavoro sportello contentatore (4) in avanti: lo sportello del contentitore spazzatura si sare.
Leva di lavoro sportello contentatore (4) indietro: lo sportello del contentatore spazzatura si chiude.

Spazzare pavimenti asciutti

Accendere la ventola.
Alla pulitura di superfici: Leva di lavoro del rullospazzola e spazzole laterali (1) indietro: Rullospazzola in funzione. Leva di lavoro del rullospazzola (3) indietro: Il rullospazzola si abbassa.
Leva di lavoro sportello contentatore (4) in avanti: lo sportello del contentitore si après.
Alla pulitura di bordi laterali: Leva di lavoro del rullospazzola e spazzole laterali (1) in avanti: Rullo

spazzola in funzione, spazzole laterali in funzione e abbassate.

Leva di dato del rullospazzola (3) indietro: Il rullospazzola si abbassa.

Spazzare pavimenti umidi o bagnati

Disattivare la ventola.
Alla pulitura di superfici: Leva di lavoro del rullospazzola e spazzole laterali (1) indietro: Rullospazzola in funzione.

Leva di dato del rullospazzola (3) indietro: Il rullospazzola si abbassa.

Leva di lavoro sportello contentatore (4) in avanti: lo sportello del contentitore siCTL.
Alla pulitura di bordi laterali: Leva di lavoro del rullospazzola e spazzole laterali (1) in avanti: Rullospazzola in funzione, spazzole laterali in funzione e abbassate.

Leva di lavoro del rullospazzola (3) indietro: Il rullospazzola si abbassa.

Svuotamento del vano raccolta

PERICOLO

Rischio di lesioni!

Durante l'opération di svuotamento non vi devono essere persone o animali nell'area di movimentazione del contentatore della spazzatura.
Pericolo di ribaltamento!
Appoggiare l'apparecchio su una superficie pianadurante I'operazione di svuotamento.

△AVVERTIMENTO

Pericolo di schiacciamento!
Non insere mai le mani nella tiranteria del sistema di svuotamento. Non sostare quello al contentitore sollevato.

ATTENZIONE

Pericolo di lesions e di danneggiamento!
Possible che durante l'opération di svuotamento il materiale schizza vie a causa del rullospazzola che ruota. Mantenere una distanza sufficiente.

Sollevare il rullospazzola e le spazzole laterali con la leva di lavoro: Leva di

comando 1 al centro e leva di lavoro 3 in avanti.
Chiudere lo sportello del contentatore tirando indietro la leva di lavoro (4).
Sollevare il contentatore della spazzatura tirando indietro la leva di lavoro (2).
Avvincarsi lentamente al serbatoio di raccolta.
Bloccare il freno di stazionamento.
→ Aprire lo sportello del contentitore premendo in avanti la leva di lavoro (4) e svuotare il contentatore spazzatura.
Chiudere lo sportello del contentatore tirando indietro la leva di lavoro (4) finché nella posizione finale è rientrato chiudendo.
Sbloccare il freno di stazionamento.
Allontanarsi lentamente dal serbatoio di raccolta.
Abbassare il contentatore della spazza-tura alla posizione finale spingendo la leva di lavoro (2) in avanti.

Spagnere l'apparecchio

Sollevare il rullospazzola e le spazzole laterali con la leva di lavoro: Leva di lavoro 1 al centro e leva di lavoro 3 in avanti.
Chiudere lo sportello del contentatore tir-rando indietro la leva di lavoro (4).
Tirare completamente indietro la leva di regolazione del numero di giri del motore.
Premere e tenere premuto il pedale del freno.
Bloccare il freno di stazionamento.
Girare la chiave di accensione su "0" ed estrarla.

Trasporto

PERICOLO

Danni dovuto dal trasporto!

Osservare il peso a vuoto (peso di transporte) dell'apparecchio durante il transporte su rimorchi o veicoli.
Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.
Girare la chiave di accensione su "0" ed estrarla.
Bloccare il freno di stazionamento.
Assicurare l'apparecchio ai puniti fissi di fissaggio (4x) con cinghie di serraggio, funi o catene.
Bloccare l'apparecchio con dei cunei ai bordi.
→ Scollegare dai morsetti la batteria quando la si trasporta.

Tenuta a magazzino/Messa fuori servizio

PERICOLO

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.
Appoggiare la spazzatrice su superficie pianain un luogo asciuttoe protetto dal

gelo. Ricoprirla con apposto materiale proteggendola alla polvere.

Sollevare il rullospazzola e le spazzole laterali per non danneggiare le setole.
Chiudere lo sportello del contentitore.
Girare la chiave di accensione su "0" ed estrarla.
Bloccare il freno di stazionamento.
Bloccare la spazzatrice in modo tale che non possa spostarsi accidentalmente.

Se la spazzatrice non viene'utilizzata per un lungo periodo, osservareanche quando segue:

Cambiare I'olio motore.
Se si preve de gelo,fare scaricare I'acqua di raffreddamento o controllare che vi sia sufficiente antigelo nell'acqua di raffreddamento.
Pulire la spazzatrice all'interno e all'esterno.
Staccare la batteria.
Caricare la batteria e ricaricarla agli 2 mesi circa.

Cura e manutenzione

Avvertenze generali

ATTENZIONE

Rischio di danneggiamento!

Il filtrodiella polvere nondeve essere lavato.
Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familarità con tutte le norme di sicurezza vigenti in materia.
Gli apparecchi ad uso mobile impiegati nel settore industriale sono soggetti al controllo di sicurezza secondo la norma VDE 0701.
Depositaré la spazzatrice su una superficie pianà.
Girare la chiave di accensione su "0" ed estrarla.
Bloccare il freno di stazionamento.

Pulizia

PRUDENZA

Rischio di danneggiamento!

Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico).

Pulizia interna dell'apparecchio

PERICOLO

Rischio di lesioni!

Indossare una mascherina antipolverere occhiali di protezione.
Pulire l'apparecchio con un panno.
Pulire l'apparecchio con aria compressa.

Pulizia esterna dell'apparecchio

Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.
Avviso: Non utilizzato detergenti aggressivi.

Intervalli di manutenzione

Avviso: Il contatore ore di funzionamento indica quali sono gli intervalli di manutenzione.

Interventi di manutenzione da effettuare da parte del cliente

Avviso: Tutti gli interventi di assistenza e di manutenzione da effettuare da parte del cliente devono essere eseguita da un techniciane. Se necessario, ci si può rivolverge in qualsiassi momento al rivenditore specializzato Kärcher.

Manutenzione giornaliera:

Controllare il livello del serbatoio del carburante.
Controllare il livello dell'olio motore.
Controllare il livello nel contentatore di compensazione del refrigerante.
Verificare l'usura e l'eventuale presen-za di nastri impigliati nel rullospazzola e nelle scope laterali.
Pulire il filtrolo del carburante.
Controllare il separatore centrifugo e il filtro aria e se necessario, pulirli.
Verificare il funzionamento di tutti gli elementi di lavoro.
Verificare l'eventuale presenza di danni sull'apparecchio.

Manutenzione settimanale:

Pulire il radiatore.
Pulire il radiatore olio idraulico.
Controllare l'impianto idraulico.
Controllare il livello dell'olio idraulico.
Controllare il livello del liquido del freno.
Verificare l'usura dei listelli di tenuta, eventually sostituirli.
Controllare e ingrassare lo sportello contentitore.

Manutenzione agli 50 ore di funzionamento:

Scaricare I'acqua dal sepratore acqua Diesel
Interventi di manutenzione in caso di usura:
Sostituire i listelli di tenuta.
Aggiustare le guarnizioni laterali risp. sostituirle.
Sostituire il rullospazzola.
Sostituire le scope laterali.

Avviso: Descrizione al capitolo Interventi di manutenzione.

Interventi di manutenzione da effettuare dal servizio assistenza clienti

Avviso: Ai fini della garanzia è necessario far eseguire, durante il periodo di garanzia, tutti gli interventi di assistenza e di manutenzione dal servizio assistenza clienti autorizzato Kärcher come indicate nel libretto di manutenzione.

Manutenzione dopo 50 ore di funzionamento:

Fare eseguire la prima manutenzione dal servizio di assistenza clienti in base alla lista di controllo di ispezione.

Manutenzione除去 250/500/1000/1500/ 2000 ore operative:

Fare eseguire la manutenzione dal servizio di assistenza clienti in base alla lista di controllo di ispezione.

Interventi di manutenzione

Preparazione:

Depositate la spazzatrice su una superficie piana.
Girare la chiave di accensione su "0" ed estrarla.
Bloccare il freno di stazionamento.

Norme di sicurezza generali

PERICOLO

Rischio di lesioni!

Infilare sempre la barra di sicurezza con il contentatore della spazzatura sollevato.
Eseguire la protezione solo all'esterno della zona di pericolo.

1 Supporto barra di sicurezza
2 Barra di sicurezza
Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

Sostenze quali olio per motori, gasolio, benzina o carburante diesel non devono essere dispersi nell'ambiente. Si prega pertanto di proteggere il suolo e di smaltire l'olio usato conformente alle norme ambientale.

Norme di sicurezza per l'uso di batterie

Durante l'utilizzo di batterie osservare assolutamente le seguentiindicazioni di pericolo:

Rispettare leindicazioni ripor-tate sulla batteria, nelle stru-zioni per l'uso e nel manuale d'uso del veicolo.

Indossare una protezione per gli occhi.

Tenere l'acido e le batterie fuori dalla portata dei bambini.

Rischio di esplosion!

Vietato accendere fuochi, pro-durre scintille, usare luci libere e fumare.

Pericolodi usstioni chimiche!

	Pronto socorro.
	Avviso di pericolo.
	Smaltimento.
	Non gettare la batteria nei rifuti domestici.

△PERICOLO

Rischio di esplosione!

Utilizzato solo batterie con copertura dei poli. Sostituire la copertura poli in caso di perdita.

△PERICOLO

Rischio di esplosione!

Non depositare utensili o altri oggetti simili sulla batteria. Pericolo di corto circuito e di esplosione.

PERICOLO

Rischio di lesioni!

Mai portare a contatto le ferite con il piombo. Dopo aver eseguito lavori sulla batteria, lavarsi sempre le mani.

PERICOLO

Pericolo di incendio e di esplosione.

Evi etato fumare e usare fiamme libere.
Areare bene i locali in cui vengono carcate le batterie in quanto sussiste il pericolo di formazione di gas altamente esplosivi.

PERICOLO

Pericolo di usstioni chimiche!

→ Sciacquare con abbondante acqua pulita eventuali schizzi di acido negli occhi o sulla cute.
Quindi, contattare immediatamente un medico.
Lavare i vestiti sporchi con acqua.

Montaggio e collegamento della batteria

L'apparecchio è dotato di série di una batteria non richiedente manutenzione.

1 polo positivo
2 SCHEMA PNEUMATICO
3 polo negativo
Appoggiare la batteria nell'apposito supporto.
Avvitare i supporti sul fondo della batteria.
Collegare il morsetto (cavo rosso) al polo positivo (+).
Collegare il morsetto al polo negativo (-).

Collocare i cappucci dei poli.
Controllare i poli della batteria e i morsetti che siano abbastanza protetti da grasso specifico di protezione per i poli.

Verificare il livello del liquido della batteria e rabboccare (solo per batterie prive di manutenzione con tappi delle celle)

PRUDENZA

Rischio di dannegiamento!

In caso di batterie ad acido controllare regolarmente il livello del liquido.
Svitare tutti i tappi degli elementi della batteria.
Estrarre da agli cella un campione con il tester per acidi.

-L'acido di una batteria completamente carica ha a 20^ un peso specifico di 1,28 kg/l.
-L'acidodiuna batteriarapzialmente carica ha un peso specifico compreso tra 1,00e1,28 kg/l.
- Il peso specifico dell'acido deve essere uguale in tutte le celle.
Reintroduire il campione di acido nella stessa cella.
Se il livello negli elementi è troppo basso,aggiungere dell'acqua distillata fino alla taccag.
Caricare la batteria.
Avvitare it tappi degli elementi.

Carica della batteria

PERICOLO

Rischio di lesioni!

Osservare le norme di sicurezza durante il maneggio con batterie. Osservare le istruzioni d'uso del produttore del caricabatterie.

PERICOLO

Rischio di danneggiamento!
Caricare la batteria solo con apposto caricabatterie.

Svitare tutti i tappi degli elementi della batteria. (solo per batteria richiedente poca manutenzione)
Collegare il polo positivo del caricabatterie al polo positivo della batteria.
Collegare il polo negativo del caricabatterie al polo negativo della batteria.
Inserire la spina e accendere il carica-batterie.
Caricare la batteria con la corrente di carica minima possibile.
Se la batteria è caricata, staccare dapprima il caricabatterie alla rete e poialla batteria.
Avvitare it tappi degli elementi.

(solo per batteria richiedente poca manutenzione)

Smontare la batteria

Scollegare il morsetto sul polo negativo (-).
Scollegare il morsetto sul polo positivo (+).
Svitare i supporti sul fondo della batteria.
Estrarre la batteria dal suo alloggia-mentation.
Smaltire la batteria scarica in conformità alle disposizioni in vigore.

Verificare ilo livllo del liquido del freno e rabboccare

PERICOLO

Rischio di lesioni!

Infilare sempre la barra di sicurezza con il contentatore della spazzatura sollevato.
Eseguire la protezione solo all'esterno della zona di pericolo.

1 Supporto barra di sicurezza
2 Contenitore del liquido del freno
3 Coperchio di chiusura
Alzare il contentatore spazzatura e blocarlo con barra di sicurezza, vedi a tal proposito il capitolo „Svuotamento del contentitore di spazzatura“
Verificare se nel contentatore del liquido del freno vi è sufficiente liquido del freno.

Indicazione

Il livello di riempimento deve essere tra la marcatura MIN e MAX.
All'occorrenza, rabboccare con del liquido del freno DOT disponibile in commercio.

Controllo e rabbocco dell'olio motore PERICOLO

Pericolo di uszioni!

Lasciare raffreddare il motore.
Controllare il livello dell'olio motore non prima che siano passati 5 minuti dall'arresto del motore.

1 Coperchio di riempimento dell'olio (motore)
2 Astina di livello dell'olio

Estrarre l'astina di livello dell'olio.
Pulire l'astina di livello dell'olio e reinse- rirla.
Estrarre l'astina di livello dell'olio.
Rilevare il livello dell'olio.
Reinserire l'astina di livello dell'olio.

• Il livello dell'olio deve essere compreso fra le tacche "MIN" e "MAX".
• Se il livello dell'olio è al di sotto della tacca di MIN, aggiungere olio motore.
• Non riempire il motore al di sopra della taccà MAX.
  Svitare il coperchio di riempimento dell'olio.
  Riempire con olio motore. Per il tipo di olio vedi il capitolo Dati tec-nici.
  Chiudere il coperchio di riempimento dell'olio.
  Attendere almeno 5 minuti.
  Controllare il livello dell'olio motore.

Sostituire l'olio motore e il filtro dell'olio motore

PRUDENZA

Pericolo di uszioni dovuto da olio motore scottante!

Lasciare raffreddare il motore.
Predisporre un contentatore di raccolta che possa contentere almeno 6 litri di olio motore.
Lasciare raffreddare il motore.

Svitare il tappo di scarico dell'olio.
Svitare il coperchio di riempimento dell'olio.
Scarticare l'olio.

1 Filtro d'olio del motore
2 Filtracarburante
Svitare il filtro dell'olio.
Pulire l'alloggiamento e le superfici di tenuta.
Applicare olio alla guarnizione del nuovo filtrlo dell'olio prima di inserirlo.
Inserire il nuovo filtering dell'olio e serrarlo saldamente.
Avvitare il tappo di scarico dell'olio inclusa la nuova guarnizione. Coppia di serraggio: 25 Nm
Riempire con olio motore. Per il tipo di olio e la quantità di riempimento, vedi il capitolo Dati tecnici.
Chiudere il coperchio di riempimento dell'olio.
Fare funzionare il motore per circa 10 secondi.
Controllare il livello dell'olio motore.

Controllare il filtro del carburante

Verificare se il filtro del carburante è sporco.
All'occorrenza pulire il filtrolo del carburante e il corpo del filtrolo e se necessario sostituire il filtrolo del carburante.

Sostituire il filtro del carburante

1 Rubinetto del carburante
2 Filtrocarburante
Chiudere il rubinetto del carburante
Svitare e sostituire il filtro del carburante.

1 Rubinetto del carburante
2 Filtracarburante NOTA

Riempire il filtrlo del carburante con diesel prima di montarlo.

Avvitare il nuovo filtro del carburante.
Serrare il filtr del carburante con una coppi di serraggio di 20 Nm.
→ Aprire il rubinetto del carburante.

Scaricare l'acqua di condensa dal separatore acqua - carburante Diesel

1 Rubinetto del carburante
2 Coppa di separazione
3 separatore d'acqua
Chiudere il rubinetto del carburante
Svitare la Coppa di separazione e svuotarla.
Avvitare la Coppa di separazione.
→ Aprire il rubinetto del carburante.

Controllare il livello dell'olio idraulico eaggiungere olio idraulico

NOTA

Il contentitore del vano raccolta non deve.
essere sollevato.

→ Aprire la copertura del motore.

1 Finestra di controlo olio idraulico
2 Tappo di chiusura, aperture di riempi-mentation olio
Controllare il livello dell'olio idraulico dal vetro d'ispezione.
- Il livello dell'olio deve essere compreso fra le tacche "MIN" e "MAX".

• Se il livello dell'olio è al di sotto della tacca di MIN, aggiungereolio idraulico.
  Svitare il coperchio di chiusura del foro di rabbocco dell'olio.
  pulire l'area di introdukione.
  Rabboccare con olio idraulico. Per il tipo di olio vedi il capitolo Dati tec-nici.
  Svitare il coperchio di chiusura del foro di rabbocco dell'olio.

Controllare l'impianto idraulico

NOTA

Fare eseguire la manutenzione dell'impianto idraulico solo dal servizio assistenza autorizzato Karcher.

Bloccare il freno di stazionamento.
Avviare il motore.
Controllare la tenuta dei tubi flessibili idraulici e dei collegamenti.

Verifica del livello refrigerante

1 Contenitore di compensazione del refrigerante

Verificare il livello a motore raffreddato.
Controllare il livello nel contentatore di compensazione del refrigerante. Il livello corretto del refrigerante deve essere tra MIN e MAX.

Controllare e pulire il radiatore acqua/ radiatore orio.

PERICOLO

Pericolo di uszioni e di scottatura!

Lasciare raffreddare il radiatore dell'acqua per almeno 20 minuti.
Il livello dell'acqua di raffreddamento del radiatore acqua viene verificato sul serbatoio di compensazione del refrigerante.

Vedi capitolo „Controllo del livello dell'acqua di raffreddamento".

Pulire le lamelle del radiatore. Eliminare lo sporco con una spazzola morbida, aria compressa oppure con acqua a pressione minima.
Controllare la tenuta dei tubi flessibili del radiatore e dei collegamenti.
Pulire la ventola.

Controllo del rullo spazzola

Avviare il motore.
Sollevare sono alla posizione finale il vano raccolta.
Spegnere il motore.
Bloccare il freno di stazionamento.
Impiegare la barra di sicurezza per lo scarico in altezza.
Togliere eventuali nastri o spaghi dal rullo spazzola.
Estrarre la barra di sicurezza.
Avviare il motore.

Abbassare fino alla posizione finale il vano raccolta.
Spagnere il motore.

Sostituzione del rullo spazzola

1 Interrupttore a chive
2 Rivestimento laterale
Alzare il contentatore della spazzatura e sosteniero con la barra di sicurezza.
Aprire il rivestimento laterale con la chiaven.

1 Staffa di sostegno
2 Dado ad alette
3 Guarnizione laterale
Svitare i dadi ad alette.
Rimuovere la staffa di sostegno.
Ribaltare all'esterno la guarnizione laterale.
Svitare la vite di fissaggio alloggio rullo spazzola e ribaltare all'esterno l'alloggio.
Estrarre il rullo spazzola.

Posizione di montaggio del rullospazzola in senso di marcia (vista dall'alto)

Avviso: Al montaggio del nuovo rullospaz-zola,fare attenzione alla posizione delle setole.

Montare la nuova rullospazzola. Le scanalature del rullospazzola devono essere introdotte sulle camme del braccio oscillante contrapposto.
Avviso: Dopo il montaggio del nuovo rullo spazzola occorre regolare la simmetria delle spazzole.

Controllo e regolazione della simmetria del rullo spazzola

Nota: La simmetria spazzola è impostata da fabbrica a 80 mm, è possibile regolarla continuamente quando il rullospazzola è consumato.

Controllare la pressione delle ruote.
Disattivare l'aspiratore-raccoglitore.
Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso.
Leva di lavoro del rullospazzola e spazzole laterali (1) indietro: Rullospaz-zola in funzione.

Leva di dato del rullospazzola (3) indietro: Il rullospazzola si abbassa.

Lasciar in funzione il rullospazzola per circa 10 secondi.
Leva di dato del rullospazzola e spazzole laterali (1) al centro.

Leva di dato del rullospazzola (3) in avanti: Il rullospazzola si solleva.

Spostare il veicolo in retromarcia.
Controllarne la simmetria.

La simmetria delle spazzole deve formare un rettangolo uniforme长大o 80 - 85mm

Aprire e regolare la vite di arresto dell'aggiustamento all'usura (12).

Arresto versus l'alto: specchio di spazzatura più sottile.

Arresto verso il basso: specchio di spazzatura più largo.

Serrare di nuovo la vite di arresto.
Verificare di nuovo come gli detritto lo specchio di spazzatura del rullospazzo. la.

Controllo e regolazione della simmetria delle spazzole laterali

Sollevare le spazzole laterali.
Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso.
Abbassare le spazzole laterali con la leva di dato e lasciare in funzione per circa 10 secondi.
Sollevare le spazzole laterali.
Spostare il veicolo in retromarcia.
Controllarne la simmetria.

La larghezza della simmetria deve essere compresa tra 40-50 mm.

Corregere la simmetria spazzola con le due viti di regolazione.
Controllarne la simmetria.

Aggiustare le guarnizioni laterali

PERICOLO

Rischio di lesioni!

Infilare sempre la barra di sicurezza con il contentatore della spazzatura sollevato.
Eseguire la protezione solo all'esterno della zona di pericolo.
Alzare il vano raccolta e bloccare con barra di sicurezza.
Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

1 Supporto barra di sicurezza

2 Barra di sicurezza

→ Aprire il rivestimento laterale come descripto al capitolo „Sostituire il rullospaz-zola".
Allentare 6 dadi ad alette sulla lamiera di sostegno laterale.
Allentare 3 dadi (AC 13) sulla lamiera di sostegnno anteriore.
Premere la guarnizione laterale in basso (asola) fino ad avere una distanza di 1 - 3 mm dal pavimento.

Avvitare le lamiere di spstegno.
Ripetere la procedura sull'altro lato dell'apparecchio.

Pulire manualmente il filtro della polvere

Attivare la pulizia del filtro manuale.

Controllo /sostituzione del filtrato antipolvere

△AVVERTIMENTO

Rischio di lesioni!

Durante gli interventi sull'impianto filtrante indossare una mascherina anti-polverere. Osservare le norme di sicurezza vigenti specifiche per polveri fini.
Pulire il filtrolo polvere con il tasto prodotto per la pulizia del filtrio.
Svuotare il vano raccolta.

1 Dispositivo di blocco della copertura dell'apparecchio
2 Cofano
3 Coperchio del filtro
→ Aprire il bloccaggio svitando a ciò svita- re le viti ad alette.
Ribaltare il cofano in avanti.

1 Chiusura, copertura medio (2 chiusure)
2 Coperchio del filtro
→ Aprire la chiusura.
Apire il coperchio del filtrro.

1 Traverse
2 Filtrò della polvere
Verificare il filtro antipolvere e se necessario pulirlo o sostiturlo.

Indicazione
La sostituzione del filtrato antipolverere devese essere eseguito solo dal servizio di assistenza clienti della Karcher.
Posizione la copertura del filtro e bloccarla.

Controllare e regolare la cinghia trapezoidale

La cinghia trapezoidale delve allentarsi di circa 7-9 mm con una pressione di 10kg
Lasciare regolare la tensione della cinghia trapezoidale dal servizio di assistenza autorizzato.

Controllo echio del filtro aria

1 Chiusura
2 Alloggiamento filtro aria
Smontare il rivestimento laterale.
Rimuovere l'alloggiamento del filtró d'aria.
Sostituire l'inserte filtrante dell'aria.
Nota: Posizione di montaggio con aperture di soffiaggio rivolta in basso (vedi Figura).

Pulitura del separatore centrifugo

1 Dado ad alette
2 Separatore centrifugo
Svitare il dato ad alette del separatore centrifugo.
Pulire il separatore centrifugo.

Sostituzione dei fusibili

1 Dado zigrinato
2 Coperchio della cassetta portafusibili
Svitare i dadi zigrinati.
→ Aprire il coperchio della cassetta porta-fusibili.
Controllarei fusibili
Sostituire i fusibili difettosi.
Avviso: Utilizzato escludivamente fusibili aventi lo stesso valore.

Nota: Il fusibile FU 01 si trova nel vano motore.

FU 01* Fusibile principale 60 A
FU 02 Clacson 25 A
FU 03 Relè di sicurezza Display multifunzioni	10 A
FU 04 Proiettre rotante lam- peggiante	5 A
FU 05 Relè di sicurezza Ritardo tempo	25 A
FU 06 Cabina conducente (opzione) Tergicristallo	10 A
FU 07 Pompà carburante 10 A
FU 08 Motorino d'avviamento 3 A
FU 09 Iluminazione sinistra 7,5 A

FU 10 Ilu	minazione destra 7,5 A
FU 11 Ilu	minazione area di lavoro	10 A
FU 12 Agitatore Aspiratore-raccoglitore		25 A
FU 13 Segnale di retromarcia 5 A

• Questi fusibili possono essere sostitulti soltanto dal servizio di assistenza clienti, poché risultata necessaria una verifica di possibili errori dell'apparecchio.

Guida alla risoluzione dei guasti
Guasto Rimedio
L'appareccchio non si accende	Sedersi sul sedile di guida. L'interruttore di contatto sedile si attiva.
	Per avviare il motore, è necessario premere il pedale del freno.
	Caricare o sostituire la batteria
	Fare rifornimento di carburante, eliminare l'aria dalsystema carburante
	Sostituire il filtrolo del carburante
	Controllare le condutture del carburante, gli attachchi e i collegamenti e se necessario, riparari
	Informare il servizio assistenza clienti Kärcher.
Il motore gira in maniera irregulare	Pulire il filtrlo dell'aria o cancellare la cartuccia del filtrto
	Controllare le condutture del carburante, gli attachchi e i collegamenti e se necessario, riparari
	Informare il servizio assistenza clienti Kärcher.
Motore surriscaldato Rabboccare con refrigerante
		Sciacquare il radiatore
		Tendere la cinghia trapezoidale
		Informare il servizio assistenza clienti Kärcher.
Il motore è accesso, ma l'apparecchio avanza molto lentamente o non avanza	Sbloccare il freno di stazionamento
	Chiudere la corsa libera (posizione di marcia)
	Posizionare l'acceleratore completamente in avanti (alto numero di giri).
	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kärcher.
Fischi provenienti dal systemà idraulico	Rabboccare con liquido idraulico
	Informare il servizio assistenza clienti Kärcher.
Le spazzole non ruotano o ruotano solo lentamente	Posizionare l'acceleratore completamente in avanti (alto numero di giri).
	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kärcher.
Scarsa o nessuna forza aspirante nelle'area delle spazzole	Controllare il filtrlo della polvere, pulirio o sostiturrio.
	Informare il servizio assistenza clienti Kärcher.
L'appareccchio produce polvere Aggustare le guarnizioni laterali
		Accendere la ventola
		Controllare il filtrlo della polvere, pulirio o sostiturrio.
		Sostituzione delle guarnizioni del filtrto
		Aprire lo sportello del contentitore spazzatura.
		Informare il servizio assistenza clienti Kärcher.
L'unità spazzante non raccoglie lo sporco	Svuotare il vano raccolta
	Controllare il filtrlo della polvere, pulirio o sostiturrio.
	Sostituzione del rullo spazzola
	Regolare la simmetria delle spazzole
	Sostituire le strisce di tenuta del cestello dello sporco.
	Risolverre il blocco del rollospazzola
	Aprire lo sportello del contentitore spazzatura.
	Informare il servizio assistenza clienti Kärcher.
Il vano raccolta non si solleva o non si abbassa	Posizionare l'acceleratore completamente in avanti (alto numero di giri).
	Rimuovere i supporti di sicurezza dal contentitore del materiale spazzato
	Informare il servizio assistenza clienti Kärcher.
Lo sportello del contentatore spaz-zatura non si sare	Informare il servizio assistenza clienti Kärcher.
Anomalie di funzionamento di parti ad azionamento idraulico	Informare il servizio assistenza clienti Kärcher.

Dati tecnici

		KM 120/250 R D Classic
Dati dell'apparecchio
Velocità di marcia, avanti km/h 9
Velocità di marcia, indietro km/h 4
Pendenza massima superabile % 18
Resa orariaenza scope laterali m	2/h 8100
Resa oraria con spazzole laterali m	2/h 10800
Larghezza di lavoroenza scope laterali mm 900
Larghezza di lavoro con spazzole laterali mm 1200
Grado di protezione, protezione contro la gociolatura d'accua	--	IPX 3
Durata di utilizzo con serbatoio piano h 4
Motore
Modelllo	-- YANMAR 3TNV76A
Tipolo di costruzione	-- Motore diesel 3 cilindri, quattro tempi
CO2Emissione secondo la procedura di misurazione del regolamento UE 2016/1628 (livello V)	g/kWh	932,0
Tipolo di raffreddamento	-- Raffreddamento ad acqua
Senso di rotazione	-- In senso antietario
Foro	mm 70
Corsa	mm 82
Cilindrata	cm3	1116
Quantità olio	I	3,5
Numero giri di esercizio	1/min	2500
Numero massimo di giri	1/min	2500
Numero di giri al minimo	1/min	1300
Potenza max.	kW/PS	15,8 / 21,5
Coppia massima a 2100 1/min	Nm	67,9
Filtro dell'olio	-- Cartuccia filtro
Filtro aria aspirata	--	Cartuccia filtro interno, cartuccia filtro esterno
Filtro carburante	-- Cartuccia filtro
Impianto elettrico
Batteria	V, Ah	12, 60
Generatore, corrente trifase	V, A	12, 55
Motorino d'avviamento	-- Avviamento	elettrico
Impianto idraulico
Quantità di olio in un impianto idraulico completo	I	26,5
Quantità di olio nel serbatoio idraulico	I	21,2
Tipi di olio
Motore (oltre 25 °C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Motore (da 0 a 25 °C)	--	SAE 20, SAE 10W-30, SAE 10W-40
Motore (inferiore a 0 °C)	--	SAE 10W, SAE 10W-30, SAE 10W-40
Impianto idraulico	-- HV 46
Vano racolta
Altezza max. di scarico	mm 1400
Capacità del vano racolta	I	250
Rollospazzola
Diametro rullo spazzola	mm 300
Larghezza rullo spazzola	mm 900
Numero di giri	1/min	350
Simmetria	mm 80
Spazzole laterali
Diametro scope laterali	mm 600
Numero di giri (continuo)	1/min	0 - 60
Pneumatici a gomma piena
Dimensioni anteriors -- 15-4,5x8
Dimensioni posteriori -- 15-4,5x8
Freno
Ruote anteriors -- meccanico
Ruota posteriori -- idrostatico
Sistema di filtraggio e di aspirazione
Tipo di costruzione -- Filtrato a tasca
Numero di giri 1/min 2800
Superficie filtrante del filtrto per polveri fini m	2	6,0
Depressione nominaleSYSTEMA aspirante mbar 15,5
Flusso volumetrico nominaleSYSTEMA aspirante m	3/h 800
Agitatore	-- Motore elettrico
Condizioni ambientali
Temperatura	°C	da -5 a +40
Umidità, non condensante	%	0 - 90
Valori rilevati secondo EN 60335-2-72
Emissione sonora
Pressione acustica \( L_{pA} \)	dB(A)	80
Dubbio \( K_{pA} \)	dB(A)	3
Pressione acustica \( L_{WA} + \)Dubbio \( K_{WA} \)	dB(A)	99
Vibrazioni meccaniche
Valore di vibrazione mano-braccio	\( m/s^2 \)	<2,5
Sedile	\( m/s^2 \)	0,8
Dubbio K	\( m/s^2 \)	0,1
Dimensioni e pesi
Lunghezza x larghezza x Altezza	mm	2082x1250x1450
Raggio di inversionione destro	mm	1350
Raggio di inversionione sinistro	mm	1350
Peso a vuoto	kg	880
Peso totale consentito	kg	1329
Carico assiale anteriore consentito	kg	785
Carico assiale posteriore consentito	kg	543
Contenuto serbatoio, diesel	l	16
Con riserva di modifiche tecniche!

Dichiarazione di conformità UE

Con la presente si dichiarare che la macchina qui di seguito individata, in base alla sua Concezione, al tipo di costruzione e nella versiona da moi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apporte alla macchinaenza il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Spazzatrice aspirante uomini a bordo
Modello: KM 120/250 RD 1.186-000.0
Direttive UE pertinent
2006/42/CE (+2009/127/CE)
2014/30/UE
2000/14/CE
Norme armonizzate applicate
EN 60335-1
EN 60335-2-72
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 97

Garantito: 99

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-StraBe 28-40

Responsaveleladocumentacao:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-StraBe 28-40

GenerelleHenisninger.DA1

Miljobeskytelse . . . . . DA 1

Garanti . DA 1

Observazioni generale

Dacà la despachetare constatai deteriorari aparute in timpul transportului, luati legatura cu magazinul.

Indicazioni referitoare la descarcare

PERICOL

Pericol de rànire sì deteriorare a aparatului!

La incarcare tini cont de greutatea aparatului.
Nu folositi un stivuitor, aparatul ar putea fi deteriorat.

Procedura de evaluates a conformitài:

2000/14/CE:Anexa V

Nivel de zgomot dB(A)

māsurat: 97

garantat: 99

Kochenje i otpustanje pozizione

kočnice. SR 5

Kretanje uredaja za metenje

bez sopstvenog pogona. SR 5

Stavljanje u pogon. .SR 5

Opste napomene . . . . . SR 5

Ispitni servisni radovi . . SR 5

Ulivanje goriva .SR 5

Rad . SR 5

Namestanje sedista vozača SR 5

Pokretanje uredaja. . . . SR 5

Voznja uredaja. . . . . . SR 6

Metenje . SR 6

Jolalie auiuuiuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuui

:JbJg

yllloljol jol yol jol lal /i jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol/ jol

a9g0jIbaiolijlrc

C 100000000000000000000000000000000000000
