Zīmols	Kärcher
Modelis	KM 120250 R D Classic
Produkta veids	Pašbraucoša termiskā slaucītāja
Izmantošana	Rūpniecisko virsmu tīrīšana (autostāvvietas, noliktavas, ietves)
Izmēri (garums × platums × augstums)	2082 × 1250 × 1450 mm
Tukšsvars	880 kg
Kopējā pieļaujamā masa	1329 kg
Motorizācija	Dīzeļdzinējs 3 cilindru Yanmar 3TNV76A, 15,8 kW (21,5 ZS)
Degvielas tvertnes tilpums	16 L (dīzelis)
Slaucīšanas platums (ar sānu birstēm)	1200 mm
Slaucīšanas platums (bez sānu birstēm)	900 mm
Putekļu tvertnes tilpums	250 L
Braukšanas ātrums (uz priekšu)	9 km/h
Maksimālais slīpums	18 % (braukšanas virzienā)
Filtrācijas sistēma	Putekļu filtrs ar manuālu tīrīšanu
Priekšējās/aizmugurējās riepas	15-4,5x8 (cietā gumija)
Stāvbremze	Jā, mehāniska
Sēdekļa drošības kontakts	Jā (apstāšanās, ja vadītājs atstāj sēdekli)
Ikdienas apkope	Ikdienas līmeņu, birstu un filtru pārbaude
Garantija	Saskaņā ar izplatītāja noteikumiem

Bieži uzdotie jautājumi - KM 120250 R D Classic Kärcher

Kā iedarbināt Kärcher KM 120250 R D Classic slaucītāju?

Apsēdieties uz vadītāja sēdekļa, ieslēdziet stāvbremzi, pagrieziet motora apgriezienu regulatoru līdz 1/3, uzsildiet, pagriežot atslēgu pozīcijā 'kvēldiega sildīšana', pēc tam pagrieziet atslēgu uz 'II' vienlaikus nospiežot bremžu pedāli.

Kā iztukšot putekļu tvertni?

Paceliet rullīšbirsti un sānu birsti, aizveriet kolektora aizbīdni, paceliet putekļu tvertni, pieejiet pie kolektora, ieslēdziet stāvbremzi, atveriet aizbīdni, lai iztukšotu, aizveriet, tad nolaižat tvertni.

Kādu motoreļļu izmantot un kā pārbaudīt līmeni?

Izmantojiet eļļu SAE 30, SAE 10W-30 vai SAE 15W-40 (temperatūrām >25°C). Pārbaudiet līmeni ar mērstieni pēc dzinēja atdzišanas. Līmenim jāatrodas starp MIN un MAX.

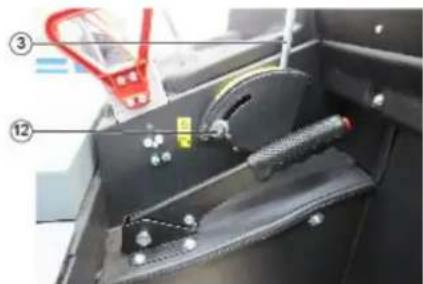

Kā noregulēt rotējošās birstes slaucīšanas pēdu?

Novietojiet iekārtu uz putekļainas grīdas, nolaidiet birsti un ļaujiet tai griezties 10 sekundes, atkāpieties, pēc tam noregulējiet pēdu līdz 80-85 mm platumam, izmantojot nodiluma regulēšanas skrūves.

Ko darīt, ja dzinējs darbojas, bet mašīna nebrauc?

Pārbaudiet, vai stāvbremze ir atslēgta, brīvgaita ir aizvērta (braukšanas pozīcijā), akselerators ir augstā pozīcijā, un vai nekas (siksna vai vads) nebloķē riteņus. Sazinieties ar Kärcher klientu servisu, ja problēma turpinās.

Kā tīrīt putekļu filtru?

Izmantojiet filtra tīrīšanas pogu manuālai tīrīšanai. Nekad nemazgājiet filtru ar ūdeni. Ja nepieciešams, nomainiet to tikai Kärcher klientu servisā.

Kāds ir maksimālais slīpums, ko slaucītājs var pārvarēt?

Nekāpiet pa slīpumu, kas pārsniedz 18 % braukšanas virzienā, un ne vairāk kā 10 % sāniski.

Kā droši transportēt slaucītāju?

Ievērojiet tukšsvaru (880 kg). Ieslēdziet stāvbremzi, izslēdziet dzinēju un izņemiet atslēgu, atvienojiet akumulatoru un nostipriniet ierīci pie 4 stiprinājuma punktiem ar siksnām.

Cik bieži jāmaina motoreļļa?

Motoreļļa jāmaina plānoto apkopju laikā (ik pēc 250/500/1000 darba stundām) pie autorizēta Kärcher servisa.

Kur atrast rezerves daļas KM 120250 R D Classic?

Izmantojiet tikai oriģinālās Kärcher detaļas. Apmeklējiet vietni www.kaercher.com sadaļā Serviss, lai iegūtu papildu informāciju, vai sazinieties ar pilnvaroto izplatītāju.

LIETOŠANAS INSTRUKCIJA KM 120250 R D Classic Kärcher

Lūdzu, ievērojiet oriģinālos norādījumus.

Lietošanas instrukcijā izmanto

šos simbolus. LV 1

Simboli uz aparāta . . . . LV 1

Noteikumiem atbilstoša lietošana LV 2

Paredzamais nepareizais

lietojums. LV 2

Piemēroti tīrīšanas segumi LV 2

Drošības norādījumi . LV 2

Aparāti ar iekšdedzes dzinēju LV 2

Aparāti ar augstas izbēršanas mehānismu . LV 2

Aparāti ar vadītāja aizsargjumu . LV 2

Drošības norādījumi par aparāta transportēšanu . LV 3

Drošības norādījumi par kopšanu un apkopi . LV 3

Darbība LV 3

Izkraušanas norādījumi . . . . LV 3

Vadības un funkcijas elementi. LV 4

Slaucītājmāšīnas attēls. LV 4

Vadības panelis .LV 4

Pedāļi. LV 4

Kontrollampiņas un displeji. LV 4

Aparāta pārvietošana .LV7

Uzglabāšana/darbības apturēšana LV 7

Kopšana un tehniskā apkope . LV 7

Tā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Vispārējas piezīmes

Ja jūs uzreiz konstatējat transportēšanas laikā radušos bojājumus, nekavējoties sazinieties ar Jūsu iegādātās preces izplatītāju.

• Aparātam piestiprinātās brīdinājuma un norādījumu plāksnītes sniedz svarīgas norādes par tā drošu ekspluatāciju.

Kopā ar lietošanas instrukcijā ietvertajiem norādījumiem ir jāņem vērā likumdevēja vispārīgie drošības tehnikas noteikumi un nelaimes gadījumu novēršanas noteikumi.

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotas ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Šī iemesla dēļ lūdzam utilizēt vecos aparātus ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Motoreļļa, dīzeldegviela un benzīns nedrīkst nonākt apkārtējā vidē. Saudzējiet augsni un nolietoto eļļu likvidējiet videi nekaitīgā veidā.

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu ierīces darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Piederumi un rezerves daļas

△BĪSTAMI

Lai izvairītos no apdraudējumiem, remontdarbus un rezerves daļu iebūvi drīkst veikt tikai autorizēts klientu apkalpošanas dienests.

Drīkst izmantot tikai ražotājfirmas atļautos piederumus un rezerves daļas. Oriģinālie piederumi un oriģinālās rezerves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem. Turpmāko informāciju par rezerves daļām Jūs saņemsiet saitā www.kaerher.com, sadaļā Service.

Lietošanas instrukcijā izmantotie

simboli

△BĪSTAMI

Brīdina par tieši draudošām briesmām, kuras rada smagus ķermeņa ievainojumus vai izraisa nāvi.

BRĪDINĀJUMS

Brīdina par iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainojumus vai izraisīt nāvi.

△UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

	Apdegumu gūsanas risks, strādājot uz sakarsētām vīrśmām! Pirms darba ar aparātu laujiet izplūdes iekārtai pie-tiekami atdzist.
	Pie icerces strādājiet ar pie-mērotiem cimdiem.
	Saspiešanas risks, iespiežot starp kustīgām transportli-dzekládehyam
	Rotējošu dalú radīts savaino-šanās risks. Nelieciet tajās rokas.
	Uzliesmošanas risks. Neuz-suciet degošus vai kvēlojo-šus priekšmetus.
	Kēdes stiprinājuma punkts / celtña stiprinājuma punkts
	Domkrata stiprinājuma pun-kti
	Maksimālais pamatnes sī-l-pums, braucot ar paceltu ne-tirumu tvertni.
	Brauciet tikai kāpumos, kuru slipums nepārsniedz 18%.
	Bojājumu briesmas! PutekCLU filtru nedrīkst maz-gāt.

Noteikumiem atbilstoša lietošana

Slaucītājmašīna ir paredzēta komerciāli grīdas virsmu tīrīšanai šādās nozarēs:

stāvvietas ražošanas uzņēmumi loģistikas uzņēmumi viesnīcas mazumtirdzniecība ■ noliktavas ieejas → Izmantojiet šo slaucītājmašīnu tikai atbilstoši instrukcijā ietvertajiem norādījumiem.

Jebkurš pielietojums ārpus minētā uzskatāms par noteikumiem neatbilstošu. Par bojājumiem, kas radušies tā rezultātā, ražotājs nenes nekādu atbildību, risks gulstas tikai un vienīgi uz lietotāju.

→ Aparātu nedrīkst nekādā veidā pārveidot. → Slaucītājmašīna ir paredzēta tikai lietošanas instrukcijā norādītajām grīdas virsmām. → Aparātu ekspluatēt atļauts tikai uz tādām virsmām, kuras tīrīšanu ir atļāvis uzņēmējs vai pilnvarota persona. → Vispārēji attiecas: Viegli uzliesmojošas vielas turēt nost no aparāta (sprādziena/ugunsgrēka bīstamība).

Paredzamais nepareizais pielietojums

→ Nekad neuzsūciet/neiesūciet sprādzienbīstamus šķidrumus, degošas gāzes, kā arī neatšķaidītas skābes un šķīdinātājus! Pie tādiem attiecas benzīns, krāsas atšķaidītāji vai mazuts, kuri, sajaucoties ar iesūcamo gaisu, var veidot sprādzienbīstamus izgarojumus vai sajaukumus, bez tam ar acetons, neatšķaidītas skābes un šķīdinātāji, tā kā tie iedarbojas uz aparātā pielietotajiem materiāliem. → Nekad neuzslaukiet/neuzsūciet reaktīvus metāla putekļus (piem., alumīnijs, magnijs, cinks), jo savienojumā ar stipri sārmainiem vai skābiem tīrīšanas līdzekļiem tie veido eksplozīvas gāzes. Neuzsūciet/nesaslauciet degošus vai kvēlojošus priekšmetus. Šis aparāts nav piemērots veselībai bīstamu vielu saslaucīšanai. Aparātu aizliegts izmantot slēgtās telpās. Uzturēšanās bīstamā zonā ir aizliegta. Ierīces izmantošana sprādzienbīstamās telpās ir aizliegta. → Nav pieļaujams ņemt līdzi pavadošas personas. → Priekšmetu stumšana/vilkšana vai transportēšana ar šo aparātu nav atļauta.

Piemēroti tīrīšanas segumi

■ Asfalts Rūpniecisko ražošanas telpu grīda ■ Klona virsma Betons Bruģakmens

Drošības norādījumi

→ (Attiecas tikai uz Somiju) Ja ierīce ir aprīkota ar PVC cauruļvadu, ierīci nedrīkst izmantot pie zemām vides temperatūrām (zem 0°C ). Ja Jums rodas kādi jautājumi saistībā ar ierīci, lūdzu, sazinieties ar Kärcher. → Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgais stāvoklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts. Strādājot ar ierīci paaugstināta riska zonās (piemēram, degvielas uzpildes stacijas), jāievēro atbilstošie drošības noteikumi. Ierīces izmantošana sprādzienbīstamās telpās ir aizliegta.

BISTAMI

Savainojumu gūšanas risks!

→ Nelietojiet aparātu bez aizsargjūta aizsardzībai pret krītošiem priekšmetiem vietās, kur pastāv iespēja, ka vadītājam var trāpīt krītoši priekšmeti. → Lietotājam aparāts jāizmanto tikai atbilstoši noteikumiem. Viņam ir jāņem vērā apkārtējie apstākļi, un, strādājot, jāuzmanās no trešām personām un it īpaši uz bērniem. → Pamatā ir jāievēro veicamie pasākumi, noteikumi un norādījumi, kuri attiecas uz transportlīdzekļu ekspluatāciju. → Pirms darba sākšanas apkalpojošajai personālam ir jāpārliecinās, ka visas aizsardzības ierīces ir uzliktas un darbojas pareizi. → Aparātu apkalpojošā persona ir atbildīga par nelaimes gadījumiem, kas var atgadīties ar citām personām vai īpašumu. Jāraugās, lai apkalpojošās personas apģērbs būtu cieši piegulošs. Jāvalkā stabili apavi un jāizvairās valkāt brīvu apģērbu. → Pirms kustības uzsākšanas jāpārbauda tuvākā apkārtne (piem., vai tuvumā nav bērnu). Jāgādā par pietiekamu redzamību! → Kamēr darbojas motors, aparātu nedrīkst atstāt bez uzraudzības. Apkalpojošā persona aparātu drīkst atstāt tikai tad, kad ir izslēgts motors, aparāts ir nodrošināts pret nejaušām kustībām un ir izņemta atslēga. → Lai novērstu aparāta neatļautu lietošanu, ir jāizņem atslēga. → Aparātu drīkst lietot tikai personas, kuras ir iepazīstinātas ar tā apkalpošanu vai ir pierādījušas savas spējas to apkalpot, un viņas ir pilnvarotas lietot šo aparātu. → Šis aparāts nav paredzēts, lai to lietotu personas (tai skaitā bērni) ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, ja vien viņas uzrauga par drošību atbildīga persona vai tā dod instrukcijas par to, kā jālieto aparāts.

Bērni ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar aparātu.

UZMANĪBU

Bojājumu risks! Neuzslaukiet lentes, auklas vai stieples, jo tās var aptīties ap slaucītājveltni.

Aparāti ar iekšdedzes dzinēju

→ Neizmantojiet aparātu, ja augstums virs jūras līmeņa pārsniedz 1200 m.

△Briesmas

Savainojumu risks!

→ Nedrīkst noslogot atgāzu atveri. → Neliecieties pār atgāzu atveri vai nepieskarieties tai ar rokām (pastāv apdegumu gūšanas risks). → Neskarieties klāt piedziņas dzinējam (pastāv apdegumu gūšanas risks). → Izplūdes gāzes ir indīgas un bīstamas veselībai, tās nedrīkst ieelpot. Dzinējs pēc tā apturēšanas ar inerci vēl darbojas apm. 3 - 4 sekundes. Daļu laika spridi noteikti neuzturieties piedziņas zonas tuvumā.

Aparāti ar augstās izberšanas mehānismu

BĪSTAMI

Savainojumu gūšanas risks!

→ Strādājot ar augstās izberšanas mehānismu, pilnībā paceliet un nofiksējiet netīrumu tvertni. → Nostiprināšanu veiciet tikai ārpus bīstamās zonas.

Aparāti ar vadītāja aizsargjumtu

NORĀDĪJUMI

Vadītāja aizsargjumts (opcija) nodrošina aizsardzību pret lielākām krītošām daļām. Taču tas nenodrošina aizsardzību apgāšanās gadījumā!

→ Katru dienu pārbaudiet aizsargjumtu. → Ja aizsargjumts ir bojāts, arī atsevišķi tā elementi, jānomaina viss aizsargjumts. → Jebkādas aizsargjumta modifikācijas, kā arī Karcher neapstiprinātu elementu, daļu un mezglu uzstādīšana nav atļauta un atsevišķos gadījumos ierobežo aizsargjumta funkciju.

Drošības norādījumi par aparāta transportēšanu

Transportējot ar piekabi vai ar transportlīdzekli, ņemiet vērā aparāta pašmasu (transportēšanas svaru). → Lai veiktu aparāta transportēšanu, atvienojiet akumulatoru un droši nostipriniet aparātu.

• Rotējošais slaucītājveltnis saslauka netīrumus tieši netīrumu tvertnē.
• Sānu slota fīra slaukāmās virsmas stūrus un malas un saslauka netīrumus slaucītājveltņa darbības joslā.
• Sīkos putekļus iesūc ar sūcējventilatoru caur putekļu filtru.

Izkraušanas norādījumi

△BĪSTAMI

Savainošanās un bojājumu gūšanas risks!

→ Iekraujot vai izkraujot aparātu, ņemiet vērā tā svaru! → Neizmantojiet autoiekrāvēju, tas var radīt aparāta bojājumus.

Pašmasa (transporta svars) 880 kg*

• Ja ir piebūvēti papildpiederumi, svars ir attiecīgi lielāks.

→ lekraujot vai izkraujot aparātu, izmantojiet piemērotu rampu vai celtni! Izmantojot rampu, ņemiet vērā: augstums no zemes 70 mm. → Ja aparātu piegādā uz paletes, ar komplektā iekļautajiem dēļiem ir jāizveido nobraukšanas rampa. Attiecīgo instrukciju atradīsiet 2. lpp. (vāka iekšpusē). Svarīga norāde: katrs dēlis ir jāpieskrūvē ar 2 skrūvēm.

Kvēlspirāles simbols: priekšsilde

Pozīcija 2: iedarbināt motoru

10 Motora apgriezienu skaita regulēšanas mehānisms Gāzes svira 11 Stāvbremze 12 Slaucīšanas veltņa nodiluma kontrole / slaucīšanas attāluma iestatīšana

Pedāļi

Attēls

1 Bremžu pedālis 2 Pedālis braukšanai uz priekšu/atpakaļ

Kontrollampiņas un displeji

Attēls

1 Darba stundu skaitītājs 2 Uzlādes brīdinājuma lampiņa 3 Eļļas spiediena brīdinājuma lampiņa 4 Dzesēšanas ūdens temperatūras brīdinājuma lampiņa 5 Motora ieplūdes gaiss

6 Degvielas daudzuma brīdinājuma lampiņa 7 Priekšsildes kontrollampiņa 8 Kontrollampiņa (nav pieslēgta) 9 Stāvgaismu/tuvās gaismas kontrollampiņa (opcija) 10 Degvielas daudzuma rādītājs 11 Bez funkcijas, deg tikai, iedarbinot motoru (pašpārbaude) 12 Bez funkcijas 13 Bez funkcijas 14 Bez funkcijas

Pārbaudes un tehniskās apkopes darbi

Katru dienu pirms darba sākuma

Pārbaudiet degvielas līmeni tvertnē. Pārbaudiet motoreļļas līmeni. Pārbaudiet uzpildes līmeni dzesēšanas šķidruma izlīdzināšanas tvertnē. → Pārbaudiet sānu slotu un slaucītājveltņu nodilumu un uzstiepuma esamību. Pārbaudiet, vai ap riteņiem nav aptinušās lentes. → Pārbaudiet centrbēdzes separatoru un gaisa filtru, ja nepieciešams, iztīriet. Pārbaudiet vadības elementu funkcijas sānu. Pārbaudiet, vai aparāts nav bojāts. Iztīriet putekļu filtru, nospiežot filtra tīrīšanas taustiņu.

Norāde: Aprakstu skatīt sadaļā Kopšana un tehniskā apkope.

Uzpildiet degvielu

△BĪSTAMI

Sprādzienbīstamība!

→ Drīkst izmantot tikai lietošanas instrukcijā norādīto degvielu. Neuzpildīt degvielu slēgtās telpās. Smēķēšana un atklāta uguns ir aizliegta. → Raugieties, lai degviela nenokļūtu uz sakarsētām virsmām. → Pārbaudiet degvielas daudzumu tvertnē, izmantojot tvertnes līmeņa rādītāju. Izslēdziet dzinēju. → Atveriet tvertnes aizslēgu. → Ielejiet dīzeļdegvielu. → Sātīriet pāri noplūdušo degvielu un aizveriet tvertnes aizslēgu.

Darbība

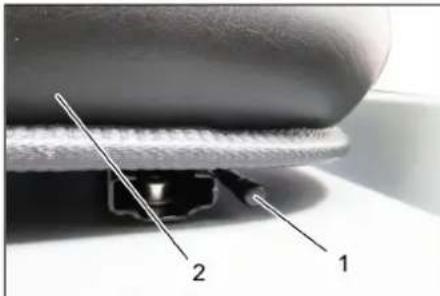

Vadītāja sēdekļa regulēšana

1 Rokturis sēdekļa regulēšanai

2 Vadītāja sēdeklis

Sēdekļa regulēšanas sviru pavelciet uz ārpusi. Pastumiet sēdekli, atlaidiet rokturi un nofiksējiet. Pabīdot sēdekli uz priekšu un atpakaļ, pārbaudiet, vai tas ir nofiksējies.

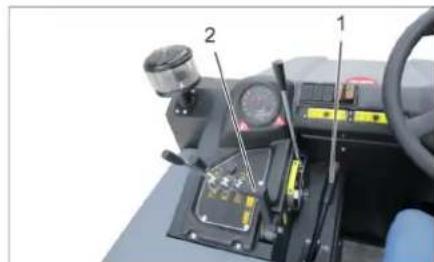

Iedarbiniet aparātu

Norāde: Aparāts ir aprīkots ar sēdekļa kontaktslēdzi. Atstājot vadītāja sēdekli, aparāts tiks izslēgts.

1 Stāvbremze 2 Motora apgriezienu skaita regulēšanas mehānisms. Ieņemiet vietu vadītāja sēdeklī. Nofiksēt stāvbremzi. Pabīdiet motora apgriezienu skaita regulēšanas sviru par 1/3 uz priekšu.

Priekšsilde

→ Ielieciet aizdedzes atslēgu aizdedzē. Aizdedzes atslēgu pagrieziet pozīcijā "Kvēlspirāle". Iedegas priekšsildes lampiņa.

Motora iedarbināšana

→ Lai iedarbinātu motoru, ir jānospiež bremžu pedālis. → Kad priekšsildes lampiņa nodziest, pagrieziet aizdedzes atslēgu pozīcijā. → Kad aparāts ir iedarbināts, atlaidiet aizdedzes atslēgu.

Norāde: Nekad nedarbiniet starteri ilgāk par 10 sekundēm. Pirms atkārtotas startera darbināšanas pagaidiet vismaz 10 sekundes.

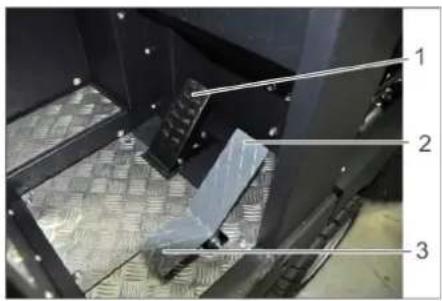

Braukšana ar aparātu

1 Bremžu pedālis 2 Pedālis braukšanai uz priekšu 3 Pedālis braukšanai atpakaļgaitā

Pārbīdiet motora apgriezienu skaita regulēšanas sviru līdz galam uz priekšu (darba apgriezienu skaits). Nospiediet un turiet nospiestu bremžu pedāli. → Atlaidiet stāvbremzi.

Braukšana uz priekšu

→ Braukšanas pedāli lēnam spiediet uz "priekšu".

Braukšana atpakaļgaitā

△BĪSTAMI

Savainojumu gūšanas risks!

→ Braucot atpakaļgaitā, nedrīkst būt apdraudētas trešās personas, nepieciešamības gadījumā dodiet tām norādes. → Lēnam spiediet braukšanas pedāli "atpakaļ".

Braukšanas veids

→ Ar braukšanas pedāli vienmērīgi var noregulēt braukšanas ātrumu. Izvairieties no pedāļa saraustītas nospiešanas, jo tā var rasties hidrauliskās sistēmas bojājumi. Ja, braucot pa slīpām virsmām, samazinās jauda, nedaudz atlaidiet pedāli.

Bremzēšana

→ Atlaidiet braukšanas pedāli, aparāts nobremzē patstāvīgi un apstājas. Norāde: bremžu darbības efektivitāti var pastiprināt, nospiežot bremžu pedāli.

Šķēršļu pārvarēšana

Līdz 70 mm augstu, nekustīgu šķēršļu pārvarēšana: → lēni un uzmanīgi pārbrauciet tiem pāri virzienā uz priekšu.

Vairāk kā 70 mm augstu, nekustīgu šķēršļu pārvarēšana:

→ Šķēršļus drīkst pārvarēt tikai ar piemērotas rampas palīdzību.

Slaucīšanas režīms

UZMANĪBU

Neslaucīt iekšā iepakojuma lentes, drātis vai līdzīgus, tas var novest pie slaucītājmehānisma bojājumiem. Norāde: Lai sasniegtu optimālo tīrīšanas rezultātu, pārvietošanās ātrums būtu jāpielāgo apstākļiem. Norāde: Ekspluatācijas laikā putekļu filtrs ir jātīra regulāros laika intervālos. Norādījums: Pastiprināti strādājot smalku putekļu apstākļos, filtrs ir jātīra biežāk.

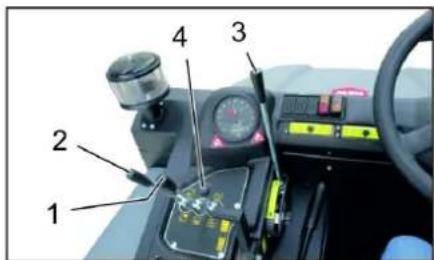

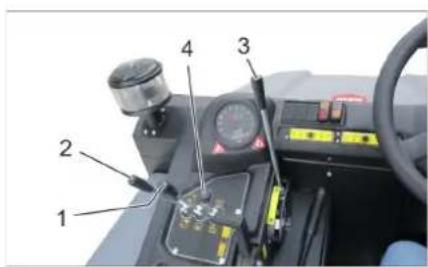

Vadības svira

1 Slaucīšanas veltņa un sānu slotu vadības svira 2 Netīrumu tvertnes vadības svira 3 Slaucīšanas veltņa vadības svira 4 Tvertnes vāka vadības svira

Slaucīšanas veltņa un sānu slotu vadības svira

Vadības svira (1) uz priekšu: slaucīšanas veltnis iesl. un sānu slotas nolaist un iesl. → Vadības svira (1) uz aizmuguri: slaucīšanas veltnis iesl.

Netīrumu tvertnes vadības svira

Netīrumu tvertnes vadības svira (2) uz priekšu: netīrumu tvertne nolaižas. Netīrumu tvertnes vadības svira (2) atpakaļ: netīrumu tvertne paceļas.

Slaucītājveltņa vadības svira

→ Slaucīšanas veltņa (3) vadības svira uz priekšu: slaucīšanas veltnis paceļas. → Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Tvertnes vāka vadības svira

Tvertnes vāka vadības svira (4) uz priekšu: netīrumu tvertnes vāks atveras. Tvertnes vāka vadības svira (4) atpakaļ: netīrumu tvertnes vāks aizveras.

Sausas virsmas slaucīšana

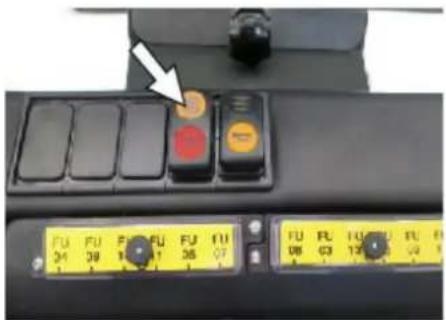

Ieslēdziet ventilatoru. Veicot virsmu tīrīšanu:

Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīšanas veltnis izslēdzas.

Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Tvertnes vāka vadības svira (4) uz priekšu: tvertnes vāks atveras. Veicot apmaļu tīrīšanu:

Slaucīšanas veltņa un sānu slotas (1) vadības svira uz priekšu: slaucīšanas veltnis ieslēdzas, sānu slota ieslēdzas un nolaižas. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Mitrās vai slapjās virsmas slaucīšana

Izslēdziet ventilatoru. Veicot virsmu tīrīšanu:

Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīšanas veltnis izslēdzas.

Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Tvertnes vāka vadības svira (4) uz priekšu: tvertnes vāks atveras. Veicot apmaļu tīrīšanu:

Slaucīšanas veltņa un sānu slotas (1) vadības svira uz priekšu: slaucīšanas veltnis ieslēdzas, sānu slota ieslēdzas un nolaižas. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

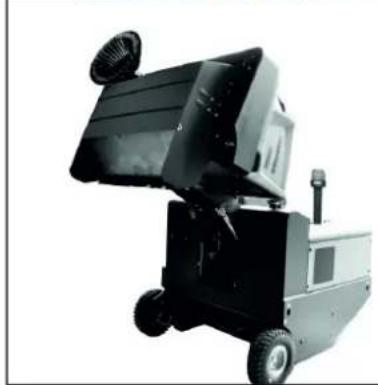

Iztukšojiet netīrumu tvertni

BISTAMI

Savainojumu gūšanas risks!

→ Iztukšošanas laikā netīrumu tvertnes kustības rādiusā nedrīkst atrasties personas un dzīvnieki.

Apgāšanās risks!

Iztukšošanas laikā aparātu novietojiet uz līdzenas virsmas.

BRĪDINĀJUMS

Saspiešanas risks! → Nelieciet rokas iztukšošanas mehānisma stieņu sistēmā. Neuzturieties zem paceltas tvertnes.

IEVĒRĪBAI

Savainošanās un bojājumu gūšanas risks! → Iztukšošanas laikā pastāv risks, ka rotējošais slaucītājveltnis aizsviedīs materiālu. Ievērojiet pietiekamu attālumu.

→ Slaucīšanas veltni un sānu slotu pacelt ar vadības sviru: vadības svira 1 pa vidu un vadības svira 3 uz priekšu. Aizveriet tvertnes vāku, pavirzot vadības sviru (4) atpakaļ. Paceliet netīrumu tvertni, pavirzot netīrumu tvertnes vadības sviru (2) atpakaļ. Piebrauciet pie netīrumu savākšanas konteinera. Nofiksējiet stāvbremzi.

→ Atveriet tvertnes vāku, pavirzot tvertnes vāka vadības sviru (4) uz priekšu, un iztukšojiet netīrumu tvertni. → Aizveriet tvertnes vāku, pavirzot tvertnes vāka vadības sviru (4) atpakaļ, līdz tiek sasniegta gala pozīcija. → Atlaidiet stāvbremzi. → Lēnam pabrauciet nost no netīrumu savākšanas konteinera. Nolaidiet netīrumu tvertni līdz gala pozīcijai, pavirzot netīrumu tvertnes vadības sviru (2) uz priekšu.

Aparāta izslēgšana

→ Slaucīšanas veltni un sānu slotu pacelt ar vadības sviru: vadības svira 1 pa vidu un vadības svira 3 uz priekšu. → Aizveriet tvertnes vāku, pavirzot vadības sviru (4) atpakaļ. → Pavelciet motora apgriezienu skaita regulēšanas sviru līdz galam atpakaļ. → Nospiediet un turiet nospiestu bremžu pedāli. Nofiksējiet stāvbremzi. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.

Aparāta pārvietošana

△BĪSTAMI

Transportēšanas radīti bojājumi!

Transportējot ar piekabi vai ar transportlīdzekli, ievērojiet aparāta pašmasu (transportēšanas svaru). Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksējiet stāvbremzi. → Nostipriniet aparātu nostiprināšanas punktos (4x) ar savilcējējiem, trosēm vai ķēdēm. → Nobloķējiet aparāta riteņus ar ķīļiem. Transportējot slaucītājmašīnu, atvienojiet akumulatoru.

Uzglabāšana/darbības apturēšana

△BĪSTAMI

Savainojumu un bojājumu risks! Uzglabājot, ievērojiet aparāta svaru.

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas sausā, no sala drošā vietā; pasargājiet pret putekļiem. → Paceliet slaucītājvēltni un sānu slotas, lai nesabojātu sukas. Aizveriet tvertnes vāku. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksējiet stāvbremzi. → Nobloķējiet slaucītājmašīnu pret nejaušu ripošanu.

Ja slaucītājmašīnu ilgāku laiku nelieto, papildus ievērojiet:

→ Nomainiet motoreļļu. → Ja gaidāms sals, izlejiet dzesēšanas ūdeni vai pārbaudiet, vai tas satur pietiekamu daudzumu antifrīza. Notīriet mašīnas ārpusi un iekšpusi. → Atvienojiet akumulatora spailes.

Uzlādējiet akumulatoru un aptuveni ik pēc 2 mēnešiem veiciet papildu uzlādēšanu.

Kopšana un tehniskā apkope

Vispārējas piezīmes

IEVĒRĪBAI

Bojājumu briesmas!

→ Putekļu filtru nedrīkst mazgāt. → Ierīces labošanu drīkst izpildīt tikai autorizēti klientu apkalpošanas dienesti vai šīs nozares speciālisti, kas ir iepazinušies ar visiem svarīgajiem drošības noteikumiem. → Atkārtoti izmantojamiem profesionāli lietojamiem aparātiem ir jāveic drošības pārbaude saskaņā ar Vācijas Elektrotehniķu Apvienības priekšrakstiem (VDE 0701). → Novietojiet slaucītājmašīnu uz līdzenas virsmas. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksējiet stāvbremzi.

Tīrīšana

UZMANĪBU

Bojājumu risks!

→ Aparātu nedrīkst tīrīt, izmantojot ūdeni vai augstspiediena ūdens strūklu (izslēgšanas vai citu bojājumu briesmas).

Aparāta iekšpuses tīrīšana

△BĪSTAMI

Savainojumu gūšanas risks!

→ Lietojiet putekļu aizsargmasku un aizsargbrilles. Notīriet aparātu ar lupatu. → Izpūtiet aparātu ar saspiestu gaisu.

Aparāta ārējā tīrīšana

No ārpuses aparātu notīriet ar mitru lupatu, kas piesūcināta ar maigu mazgāšanas šķīdumu.

Norāde: Neizmantojiet agresīvus mazgāšanas līdzekļus.

Apkopes veikšanas intervāli

Norāde: Darba stundu skaitītājs uzrāda tehniskās apkopes starplaikus.

Klienta veicamā tehniskā apkope

Norāde: Visi servisa un tehniskās apkopes darbi, ja ierīci apkalpo klients, ir jāveic kvalificētam speciālistam. Vajadzības gadījumā jebkurā brīdī var tikt pieaicināts firmas Karcher speciālists.

Ikdienas apkope:

Pārbaudiet degvielas līmeni tvertnē. Pārbaudiet motoreļļas līmeni. Pārbaudiet uzpildes līmeni dzesēšanas šķidruma izlīdzināšanas tvertnē. Pārbaudiet sānu slotu un slaucītājveltņu nodilumu un uzstītāju lentes esamību. Pārbaudiet degvielas filtru. → Pārbaudiet centrbēdzes separatoru un gaisa filtru, ja nepieciešams, iztīriet. → Pārbaudiet vadības elementu funkcionēšanu. Pārbaudiet, vai aparāts nav bojāts.

Iknedēļas apkope:

Iztīriet ūdens dzesētāju. Iztīriet hidrauliskās eļļas dzesētāju.

→ Pārbaudiet hidraulisko iekārtu. Pārbaudiet hidrauliskās eļļas līmeni. Pārbaudiet bremžu šķidruma līmeni. Pārbaudiet blīvplākšņu nodilumu, vajadzības gadījumā nomainiet → Pārbaudiet un ieeļļojiet tvertnes vāku. Apkope ik pēc 50 darba stundām: no dīzeļdegvielas ūdens separatora izlaidiet ūdeni

Apkope pēc nodiluma:

→ Nomainiet blīvlistes. → Pielāgojiet vai nomainiet sānu blīvējumus. → Nomainiet slaucītājveltni. → Nomainiet sānu slotu.

Norāde: Aprakstu skatīt sadaļā "Apkopes darbi".

Klientu apkalpošanas dienesta veicamā tehniskā apkope

Norāde: Lai saglabātu tiesības uz garantiju, visus servisa un tehniskās apkopes darbus garantijas termiņa laikā ir jāveic autorizētam Karcher klientu apkalpošanas dienestam, atbilstoši tehniskās apkopes burtnīcai.

Apkope pēc 50 darba stundām:

Pirmo apkopi atbilstoši pārbaudes kontrollapai uzticiet veikt klientu servisam.

Apkope pēc 250/500/1000/1500/2000 darba stundām:

→ Apkopi atbilstoši pārbaudes kontrollapai uzticiet veikt klientu servisam.

Apkopes darbi

Sagatavošana:

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas. Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes. Nofiksējiet stāvbremzi.

Vispārējie drošības tehnikas noteikumi

BĪSTAMI

Savainojumu gūšanas risks!

→ Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. → Nostiprināšanu veiciet tikai ārpus bīstamās zonas.

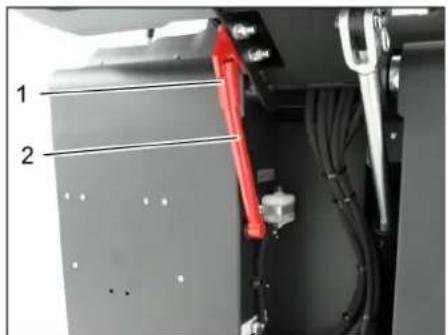

1 Fiksācijas stieņa turētājs

2 Fiksācijas stienis Iztukšošanai no augšas paredzēto fiksācijas stieni atlokiet uz augšu un ielieciet turētājā (nofiksētā stāvoklī).

Nelaujiet motorellai, kurināmai degvielai, dizei degvielai un benzīnam nonākt apkārtējā vīdē. Saudzējiet augsni un noli-toto ellu likvidejiet videi nekaiti-gā veidā.

Akumulatoru drošības norādījumi

Apejoties ar akumulatoriem, obligāti jāievēro sekojošie drošības norādījumi:

i	leverot noradijumus uz akumulatora, lietošanas pamacibā un automasīnas ekspluatacijas instrukcijā!
	Valkāt aizsargbrilles!
	Nepielaist bēnus pie skābes un akumulatoriem!
	Sprādzienbīstamība!
	Uguns, dzirksteles, atklātā gaisma un smēkēsana ir aiz-liegt!
	Kīmisko apdegumu bīstamība!
	Pirmā palīdzība!
	Bridinājuma piezīme!
	Utilizācija!
	Nemest bateriju atkritumu kasīt!

△BĪSTAMI

Sprādzienbīstamība!

Izmantojiet tikai akumulatorus ar polu aizsargvāciņu. Ja polu aizsargvāciņš ir nozudis, tas jānomaina.

BĪSTAMI

Sprādzienbīstamība!

→ Nelieciet uz akumulatora instrumentus vai līdzīgus priekšmetus. Īssavienojuma un sprādziena bīstamība.

△BĪSTAMI

Savainojumu gūšanas risks!

→ Nekad nejaujiet brūcēm nonākt saskarē ar skābi. Pēc darba ar baterijām vienmēr notīriet rokas.

△BĪSTAMI

Ugunsbīstamība un sprādzienbīstamība!

Smēķēšana un atklāta uguns ir aizliegta. → Telpas, kurās uzlādē baterijas, labi jāvēdina, jo lādējot rodas sprādzienbīstama gāze.

△BĪSTAMI

Ķīmisko apdegumu bīstamība!

→ Ja skābes šķidrums nokļuvis acīs vai uz ādas, izskalojiet vai noskalojiet ar lielu daudzumu ūdens. Pēc tam nekavējoties griezieties pie ārsta. → Netīro apģērbu izmazgājiet ar ūdeni.

Akumulatora uzstādīšana un pieslēgšana

Šis aparāts sērijveidā ir aprīkots ar akumulatoru, kuram apkope nav jāveic.

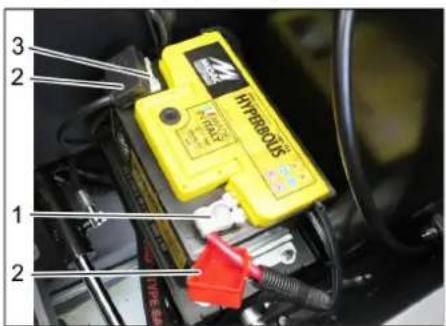

1 Plus pols 2 Akumulatora pola aizsargvāciņš 3 Minus pols → Akumulatoru ievietojiet akumulatora turētājā. Pieskrūvējiet pie akumulatora pamatnes stiprinājumus. Pola spaili (sarkanais kabelis) pieslēdziet pozitīvajam polam (+). Pola spaili pieslēdziet mīnusa polam (-). Uzlieciet polu vāciņus. → Pārbaudiet akumulatora polu un polu spailu pietiekamu aizsardzību ar polu aizsargziedi.

Akumulatora šķidruma līmeņa pārbaude un koriģēšana (tikai akumulatoram ar skābes aizslēgiem, kuram nav nepieciešama īpaša apkope)

UZMANĪBU

Bojājumu briesmas!

Regulāri pārbaudiet šķidruma stāvokli akumulatoros, kuri ir pildīti ar skābēm. → Izgrieziet visus šūnu aizsēgus. No katra elementa paņemiet paraugu ar densimetru.

Pilnībā uzlādēta akumulatora skābes īpatnējais svars 20°C temperatūrā ir 1,28 kg/l. Daļēji uzlādēta akumulatora skābes īpatnējais svars ir starp 1,00 un 1,28 kg/l. Skābes īpatnējam svaram jābūt vienādam visos elementos. → Iepildiet skābes paraugu atpakaļ tajā pašā elementā. Zema šķidruma līmeņa gadījumā uzpildiet šūnas ar destilētu ūdeni līdz marķējumam. Uzlādējiet akumulatoru. → Ieskrūvējiet šūnu aizsēgus.

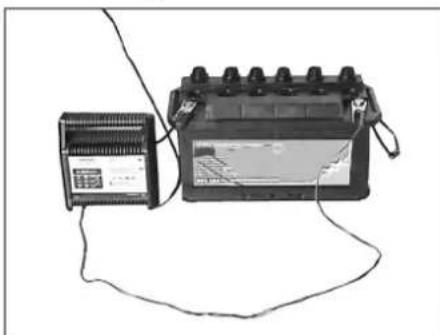

Akumulatora uzlāde

BĪSTAMI

Savainojumu gūšanas risks! → Ievērojiet drošības norādījumus, rīkojoties ar akumulatoriem. Ievērojiet lādētāja

ražotāja sagatavoto lietošanas instrukciju.

BĪSTAMI

Bojājumu briesmas!

→ Akumulatoru lādējiet tikai ar piemērotiem lādētājiem.

→ Izgrieziet visus šūnu aizsēgus. (Tikai akumulatoriem, kuriem nav nepieciešama īpaša apkope) → Savienojiet lādējamās ierīces pluspola līniju ar akumulatora pluspola pieslēgumu. → Savienojiet lādējamās ierīces minuspola līniju ar akumulatora minuspola pieslēgumu. Ievietojiet tīkla kontaktdakšu un ieslēdziet lādējamo ierīci. Lādējiet akumulatoru ar mazāko lādēšanas strāvu. → Kad akumulators ir uzlādēts, lādētāju vispirms atvienojiet no strāvas un tad no akumulatora. → Ieskrūvējiet šūnu aizsēgus. (Tikai akumulatoriem, kuriem nav nepieciešama īpaša apkope)

Akumulatora demontāža

Atvienojiet pola spaili no mīnusa pola (-). → Atvienojiet pola spaili no plus pola (+). → Noskrūvējiet no akumulatora pamatnes stiprinājumus. → Izņemiet akumulatoru no turētāja. Izlietoto akumulatoru utilizējiet saskaņā ar spēkā esošajiem noteikumiem.

Bremžu šķidruma līmeņa pārbaude un bremžu šķidruma uzpildīšana

△BĪSTAMI

Savainojumu gūšanas risks!

→ Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. → Nostiprināšanu veiciet tikai ārpus bīstamās zonas.

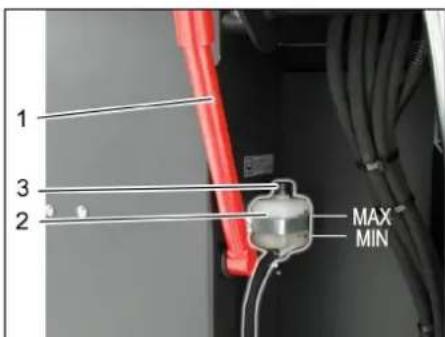

1 Fiksācijas stieņa turētājs 2 Bremžu šķidruma tvertne 3 Noslēgvāciņš

→ Pārvietojiet netīrumu tvertni uz augšu un nofiksējiet ar fiksācijas stieni; par to lasiet nodaļu "Netīrumu tvertnes iztukšošana". → Pārbaudiet, vai bremžu šķidruma tvertnē ir pietiekams daudzums bremžu šķidruma.

Norāde

Piepildījuma līmenim ir jābūt starp Min un Max. Vajadzības gadījumā uzpildiet tirdzniecībā pieejamu DOT bremžu šķidrumu.

Pārbaudiet motoreļļas līmeni un uzpildiet eļļu

△BĪSTAMI

1 Stiprinājuma skava

2 Sparna uzgrieznis

3 Sānu blīvējums

→ Noskrūvējiet spārnu uzgriežņus. Noņemiet stiprinājuma skavu. Atvirziet sānu blīvējumu uz ārpusi. Izskrūvējiet slaucītājveltnīša stiprinājuma skrūvi un izvirziet turētāju uz āru. → Izņemiet slaucītājveltnīti.

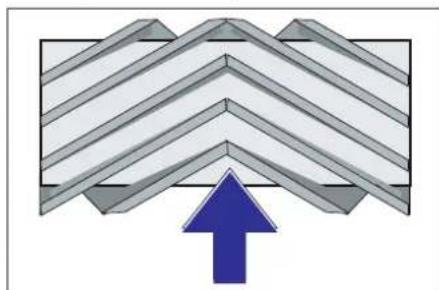

Slaucītājveltnīša montāžas stāvoklis braukšanas virzienā (skatoties no priekšpuses)

Norāde: ievērojot jauno slaucītājveltnīti, sekojiet suku komplekta stāvoklim.

→ Uzstādiet jaunu slaucītājveltnīti. Slaucītājveltnīša gropei ir jāuzliek uz pretējā balansiera izcilņiem.

Norāde: Pēc jaunā slaucītājveltnīša montāžas no jauna jānoregulē slaucīšanas josla.

Slaucītājveltnī slaucīšanas virsmas pārbaude un pieregulēšana

Norāde: Slaucīšanas josla rūpnīcā iestatīta 80 mm platumā, taču, nolietojoties slaucītājveltnim, tā pakāpeniski var sarukt.

Pārbaudiet gaisa spiedienu riepās. → Izslēdziet sūcējventilatoru. → Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu. → Slaucīšanas veltņa un sānu slotu (1) vadības svira uz aizmuguri: slaucīšanas veltnis ieslēgts. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas. → Slaucīšanas veltnim ļaut darboties apm. 10 sekundes. → Slaucīšanas veltņa un sānu slotu (1) vadības svira pa vidu. Slaucīšanas veltņa (3) vadības svira uz priekšu: slaucīšanas veltnis paceļas. → Brauciet ar aparātu atpakaļgaitā. Pārbaudiet slaucīšanas virsmu.

Slaucīšanas joslas formai ir jāveido vienmērīgs, 80-85 mm plats taisnstūris.

Atveriet un iestatiet nodiluma regulēšanas (12) atdures skrūvi.

Atdure uz augšu: šaurāks slaucīšanas attālums. Atdure uz leju: platāks slaucīšanas attālums.

Atdures skrūvi atkal pievelciet. → Atkārtoti pārbaudiet slaucīšanas veltņa slaucīšanas attālumu atbilstoši iepriekš rakstītajam.

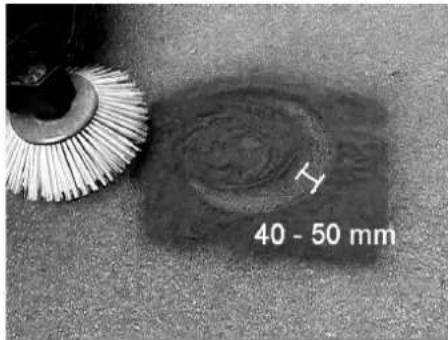

Sānu slotu slaucīšanas joslas pārbaude un iestatīšana

Paceliet sānu slotu. → Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu. → Ar vadības sviru nolaidiet sānu slotu un ļaujiet darboties apm. 10 sekundes. → Paceliet sānu slotu. → Brauciet ar aparātu atpakaļgaitā. → Pārbaudiet slaucīšanas virsmu.

Slaucīšanas joslas platumam vajadzētu būt starp 40-50 mm.

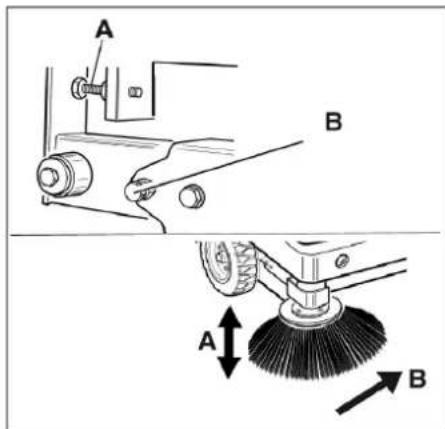

Koriģējiet slaucīšanas joslu ar divām regulēšanas skrūvēm. → Pārbaudiet slaucīšanas virsmu.

Sānu blīvējumu regulēšana

△BĪSTAMI

Savainojumu gūšanas risks!

→ Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni. Nostiprināšanu veiciet tikai ārpus bīstamās zonas. Uzbīdiet netīrumu tvertni uz augšu un nostipriniet ar fiksācijas stieni. → Iztukšošanai no augšas paredzēto fiksācijas stieni atlokiet uz augšu un ievietojiet turētājā (nofiksētā stāvoklī).

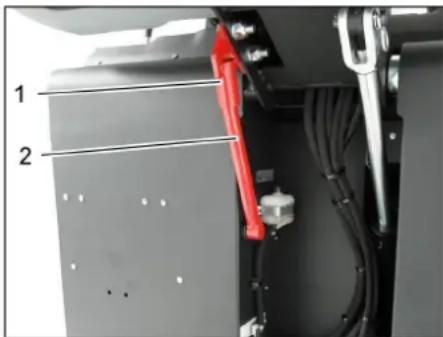

1 Fiksācijas stieņa turētājs

2 Fiksācijas stienis Atveriet sānu apsvumu, kā aprakstīts nodaļā "Slaucītājveltnīša nomaiņa". Atskrūvējiet sānu turētājplāksnes 6 spārnu uzgriežņus. Atskrūvējiet priekšējās turētājplāksnes 3 uzgriežņus (SW 13). Nospiediet sānu blīvējumu tik tālu uz leju (iegarenajā caurumā), līdz tā attālums līdz zemei ir 1 - 3 mm. Pieskrūvējiet turētājplāksnes.

→ Atkārtojiet tās pašas darbības aparāta otrā pusē.

Putekļu filtra manuālā tīrīšana

FU 01* Galvenais drošinātājs 60 A
FU 02 Signātaure 25 A
FU 03 Drošības relejs Daudzfunckionalais displejs	10 A
FU 04 Bākuguns 5 A
FU 05 Drošības relejs Laika aizture	25 A
FU 06 Vadītāja kabīne (opci- ja) Stiklu tīrītājs	10 A
FU 07 Degvielas sūknis 10 A
FU 08 Starteris 3 A
FU 09 Apgaismojums pa kreī- si	7,5 A
FU 10 Apgaismojums pa labi 7,5 A
FU 11 Darba apgaismojums 10 A
FU 12 Izkratišanas sistēma Sūcējventilators	25 A
FU 13 Atpakalgaitas signās 5 A

• Šos drošinātājus drīkst nomainīt tikai klientu dienests, jo ir nepieciešama ierīces pārbaude uz iespējamām kļūdām.

Palīdzība darbības traucējumu gadījumā

Darbības traucējums Traucējūmā novērsāna
Aparātu nevar iedarbināt Apseḍieti es vadītāja krelloā, tied aktivēts sēdekla kontaktslēdžis
		Lai iedarbinātu motoru, ir jānospiéž bremžu pedāliss.
		Uzlādēt vai nomainīt akumulatoru
		Uzpildīt degvielu, atgaisot degvielas sistēmu
		Nomainiet degvielas filtru
		Pärbaudiet degvielas caurulvadu sistēmu, piesēlēgumus un savienojumus, vajadzības gadijumā sa-labojet.
		Informēt Kärcher klientu servisu.
Motors strādā neregulāri	Iztīrī gaisa filtru vai nomainīt filtra patronu
	Pärbaudiet degvielas caurulvadu sistēmu, piesēlēgumus un savienojumus, vajadzības gadijumā sa-labojet.
	Informēt Kärcher klientu servisu.
Pärkarsis motors Uzpildīt dzesēšaras līdzekli
		Izskalot dzesētāju
		Nospriegot kīlsiksnu
		Informēt Kärcher klientu servisu.
Motors darbojas, bet aparāts pārvietojas lěnám vai nepārvietojas nemaz	Atbrīvat stāvbremzi
	Aizveriet brīvgaitu (braukšanas stāvoklisi)
	Pärbīdiet gazes sviru līdz galam uz priekšu (liels apgriezenu skaits).
	Pärbaudiet, vai nav aptinušās lentes un auklas.
	Informēt Kärcher klientu servisu.
Svilpjoşa skāna hidrauliskajā ie-kārtā	Uzpildīt hidraulisko škidrumu
	Informēt Kärcher klientu servisu.
Sukas griežas tikai lěnám vai ne-griežas vispār.	Pärbīdiet gazes sviru līdz galam uz priekšu (liels apgriezenu skaits).
	Pärbaudiet, vai nav aptinušās lentes un auklas.
	Informēt Kärcher klientu servisu.
Suku zona ir maza sūkšanas jauda vai tās nav	Pärbaudiet puteklju filtru, iztīriet vai nomainiet.
	Informēt Kärcher klientu servisu.
Aparāts putina Sānu blīvējumu regulešana
		Ieslēgt ventilatoru
		Pärbaudiet puteklju filtru, iztīriet vai nomainiet.
		Nomainīt filtra blīves
		Atveriet netīrumu tvertnes vāku.
		Informēt Kärcher klientu servisu.
Slaucītājmašina atstāj nesaslauci-tus netīrumus	Iztukšot netīrumu tvertni
	Pärbaudiet puteklju filtru, iztīriet vai nomainiet.
	Nomainiet slaucītājveltni
	Noregulējiet slaucīsanas joslu
	Nomainiet netīrumu tvertnes blívlentes
	Novērsiet slaucītājveltna blokēsānās iemeslu
	Atveriet netīrumu tvertnes vāku.
	Informēt Kärcher klientu servisu.
Netīrumu tvertni nevar pacelt vailolaist	Pärbīdiet gazes sviru līdz galam uz priekšu (liels apgriezenu skaits).
	No netīrumu tvertnes noŋemt drošibas balstus
	Informēt Kärcher klientu servisu.
Neatveras netīrumu tvertnes vāks	Informēt Kärcher klientu servisu.
Hidrauliski darbināmo calu darbi-bas traucējumi	Informēt Kärcher klientu servisu.
Tehniskie dati
		KM 120/250 R D Classic
Ierices dati
Brauksanas Ātrums uz priekšu km/h 9
Brauksanas Ātrums atpakalgaita km/h 4
Käptspëja (max.) % 18
Slaucišanas platība bez sānu slotām m	2/h 8100
Slaucišanas platība ar sānu slotām m	2/h 10800
Darba platums bez sānu slotas mm 900
Darba platums ar sānu slotu mm 1200
Aizsardzība pret pilēšanu -- IPX 3
Darbības laiks ar pilnu degvielas tvertri n h 4
Motors
Tips	-- YANMAR 3TNV76A
Konstrukcija	-- 3-cilindru ħeṭraktu dīzel'motors
CO°Emisija saskaņa ar ES regulas 2016/1628 mērišanas procedūru (V lime-nis)	g/kWh	932,0
Dzesēšanas veids	-- Dzesēšana	arūdeni
Griëšanās virziens	-- Pretëji pulksteŋrādītāja virzienam
Diamets	mm 70
Gäjiens	mm 82
Ietilpība	cm³	1116
Eλlas daudzums	l	3,5
Darba apgriezienu skaits	1/min	2500
Maksimālais apgriezienu skaits	1/min	2500
Tukšgaitas apgriezeni	1/min	1300
Maks. jauda	kW/PS	15,8 / 21,5
Augstākais griëšanas moments pie 2100 1/min	Nm	67,9
Eλlas filtrs	-- Filtra patrona
Ieplūdes gaisa filtrs	-- lekšejā filtrà patrona, ārejā filtrà patrona
Degvielas filtrs	-- Filtra patrona
Elektrosistēma
Akumulators	V, Ah	12, 60
Generators, trīsāzu	V, A	12, 55
Starteris	-- Elektriskais	starteris
Hidrauliskā iekārtā
Kopējs Āllas daudzums visā hidrauliskajā iekārtā	l	26,5
Eλlas daudzums hidrauliskās ellas tvertnē	l	21,2
Eλlas veidi
Motors (virs 25 °C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Motors (no 0 ližd 25 °C)	--	SAE 20, SAE 10W-30, SAE 10W-40
Motors (zem 0 °C)	--	SAE 10W, SAE 10W-30, SAE 10W-40
Hidraulika	-- HV 46
Netirumu tvertne
Maks. izkraušanas augstums	mm 1400
Netirumu tvertnes tilpums	l	250
Slaucitājveltnis
Slaucitājveltna diameters	mm 300
Slaucitājveltna platums	mm 900
Apgriezienu skaits	1/min	350
Slaucišanas josla	mm 80
Sānu slota
Sāna slotas diameters	mm 600
Apgriezienu skaits (bezpakāpju)	1/min	0–60
Gumijas riepas
Lielums pričkša	-- 15-4,5 x 8
		KM 120/250 R D Classic
Lielums aizmugurē -- 15-4,5 x 8
Bremzes
Priekšējie riteni -- mehāniska
Aizmugurējais ritenis -- hidrostatiskas
Filtru un pumpju sistēma
Konstrukcija -- Maisiņu filtrs
Apgriezenu skaits 1/min 2800
Filtra virsma, smalku puteklū filtrs m	2	6,0
Nominālais iesūkšanas sistēmas zemspiediens mbar 15,5
Nominālā iesūkšanas sistēmas apjoma plūsma m	3/h 800
Izkratīšanas sistēma -- Elektromotors
Apkārtējās vides apstākli
Temperatūrā	°C	-5 līdz +40
Gaisa mitrums, neaprasojis	%	0-90
Saskaņa ar EN 60335-2-72 aprēkinātās vērtības
Trokšūn emisija
Skaņas spiediena liimenis LpA	dB(A)	80
Nenoteiktība KpA	dB(A)	3
Skaņas jaudas liimenis LwA + nenoteiktība KwA	dB(A)	99
Aparāta vibracijas
Plaukstas-rokas vibracijas lielums	m/s2	< 2,5
Sēdeklis	m/s2	0,8
Nenoteiktība K	m/s2	0,1
Izmēri un svars
Garums x platums x augstums	mm	2082 x 1250 x 1450
Pagriešanās rādiuss pa labi	mm	1350
Pagriešanās rādiuss pa kreisi	mm	1350
Pašsvars	kg	880
Pielaujamais kopējais svars	kg	1329
Pielaujamā ass noslodze pirekšā	kg	785
Pielaujamā ass noslodze aizmugurē	kg	543
Dīzełdegvielas tvertnes tilpums	|	16
Rezervētas tiesības veikt tehniskas izmailānas!

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtai izdarot ar mums saskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Grīdas tīrīšanas mašīna ar vadītāja sēdekli

Padomi: KM 120/250 RD 1.186-000.0
