KM 120250 R D Classic - Kehrmaschine Kärcher - Kostenlose Bedienungsanleitung

Marke	Kärcher
Modell	KM 120250 R D Classic
Produkttyp	Selbstfahrende thermische Kehrmaschine
Verwendung	Reinigung von Industrieflächen (Parkplätze, Lagerhallen, Gehwege)
Abmessungen (L × B × H)	2082 × 1250 × 1450 mm
Leergewicht	880 kg
Zulässiges Gesamtgewicht	1329 kg
Motorisierung	Dreizylinder-Dieselmotor Yanmar 3TNV76A, 15,8 kW (21,5 PS)
Kraftstofftankkapazität	16 L (Diesel)
Kehrbreite (mit Seitenbesen)	1200 mm
Kehrbreite (ohne Seitenbesen)	900 mm
Behältervolumen	250 L
Fahrgeschwindigkeit (vorwärts)	9 km/h
Maximale Steigung	18 % (Fahrtrichtung)
Filtersystem	Staubfilter mit manueller Reinigung
Reifen vorne/hinten	15-4,5x8 (Vollgummi)
Feststellbremse	Ja, mechanisch
Sicherheitssitzkontakt	Ja (Stopp, wenn Fahrer den Sitz verlässt)
Regelmäßige Wartung	Tägliche Kontrolle von Flüssigkeitsständen, Bürsten, Filtern
Garantie	Gemäß den Bedingungen des Vertriebsunternehmens

Häufig gestellte Fragen - KM 120250 R D Classic Kärcher

Wie starte ich die Kehrmaschine Kärcher KM 120250 R D Classic?

Setzen Sie sich auf den Fahrersitz, ziehen Sie die Feststellbremse an, schieben Sie die Motordrehzahlregelung auf 1/3, heizen Sie vor, indem Sie den Schlüssel auf Position 'Glühkerze' drehen, und drehen Sie dann den Schlüssel auf 'II', während Sie das Bremspedal drücken.

Wie leere ich den Staubbehälter?

Heben Sie die Walzenbürste und den Seitenbesen an, schließen Sie die Sammelklappe, heben Sie den Staubbehälter an, nähern Sie sich dem Sammler, ziehen Sie die Feststellbremse an, öffnen Sie die Klappe zum Entleeren, schließen Sie sie und senken Sie dann den Behälter ab.

Welches Motoröl verwenden und wie den Ölstand prüfen?

Verwenden Sie Öl SAE 30, SAE 10W-30 oder SAE 15W-40 (für Temperaturen >25°C). Überprüfen Sie den Ölstand mit dem Messstab, nachdem der Motor abgekühlt ist. Der Ölstand muss zwischen MIN und MAX liegen.

Wie stelle ich die Kehrspur der rotierenden Bürste ein?

Stellen Sie die Maschine auf einen staubigen Boden, senken Sie die Bürste ab und lassen Sie sie 10 Sekunden laufen, fahren Sie zurück und stellen Sie die Spur auf 80-85 mm Breite über die Verschleiß-Einstellschrauben ein.

Was tun, wenn der Motor läuft, aber die Maschine nicht vorwärts fährt?

Überprüfen Sie, ob die Feststellbremse gelöst ist, ob der Freilauf geschlossen ist (Fahrposition), ob der Gashebel in der hohen Position ist und ob kein Riemen oder Draht die Räder blockiert. Kontaktieren Sie den Kärcher Kundendienst, wenn das Problem bestehen bleibt.

Wie reinige ich den Staubfilter?

Verwenden Sie die Filterreinigungstaste für eine manuelle Reinigung. Waschen Sie den Filter niemals mit Wasser. Tauschen Sie ihn bei Bedarf nur über den Kärcher Kundendienst aus.

Was ist die maximale Steigung, die die Kehrmaschine bewältigen kann?

Fahren Sie keine Steigungen über 18 % in Fahrtrichtung und nicht mehr als 10 % seitlich.

Wie transportiere ich die Kehrmaschine sicher?

Beachten Sie das Leergewicht (880 kg). Ziehen Sie die Feststellbremse an, schalten Sie den Motor aus und entfernen Sie den Schlüssel, trennen Sie die Batterie und befestigen Sie das Gerät an den 4 Verzurrpunkten mit Gurten.

Wie oft muss das Motoröl gewechselt werden?

Das Motoröl muss bei den planmäßigen Wartungen (alle 250/500/1000 Betriebsstunden) durch den autorisierten Kärcher Kundendienst gewechselt werden.

Wo finde ich Ersatzteile für die KM 120250 R D Classic?

Verwenden Sie ausschließlich Original-Kärcher-Teile. Besuchen Sie die Website www.kaercher.com im Bereich Service für weitere Informationen oder kontaktieren Sie Ihren autorisierten Händler.

BEDIENUNGSANLEITUNG KM 120250 R D Classic Kärcher

Allgemeine Hinweise

Umweltschutz

Garantie

Zubehör und Ersatzteile

Symbole in der Betriebsanleitung

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

Bestimmungsgemäße Verwendung

Bestimmungsgemäße Verwendung

Vorhersehbarer Fehlgebrauch

Vorhersehbarer Fehlgebrauch

Geeignete Beläge

Sicherheitshinweise

Sicherheitshinweise zur Bedienung

Sicherheitshinweise zur Bedienung

Sicherheitshinweise zum

Fahrbetrieb. DE 2

Geräte mit Verbrennungs

motor. DE 2

Geräte mit Hochentleerung DE 2

Geräte mit Fahrerschutz

dach. DE 2

Sicherheitshinweise zum

Transport des Gerätes. DE 3

Sicherheitshinweise zu Pfle

ge und Wartung. DE 3

Funktion. DE 3

Abladehinweise DE 3

Bedien- und Funktionselemente DE 4

Abbildung Kehrmaschine DE 4

Bedienfeld

Pedale

Kontrolleuchten und Display

Vor Inbetriebnahme

Feststellbremse arretieren/lösen

Feststellbremse arretieren/lösen

Kehrmaschine ohne Eigenantrieb bewegen

Kehrmaschine ohne Eigenantrieb bewegen

Kehrmaschine mit Eigenantrieb bewegen

Kehrmaschine mit Eigenantrieb bewegen

Inbetriebnahme

Allgemeine Hinweise

Prüf- und Wartungsarbeiten

Tanken

Betrieb

Fahrersitz einstellen. . . . DE

Gerät starten . DE 5

Gerät fahren. DE 5

Kehrbetrieb DE 6

Kehrgutbehälter entleeren DE 6

Gerät ausschalten . . . . DE 6

Transport. DE 7

Lagerung / Stillegung . . . . . . DE 7

Pflege und Wartung. DE 7

Allgemeine Hinweise . . . DE 7

Reinigung. DE 7

Wartungsintervalle. DE 7

Wartungsarbeiten. DE 7

Hilfe bei Störungen . DE 13

Technische Daten . DE 14

EU-Konformitätserklärung . . . DE 15

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Allgemeine Hinweise

Wenn Sie beim Auspacken einen Transportschaden feststellen, dann benachrichtigen Sie Ihr Verkaufshaus.

Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

• Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Motorenöl, Diesel und Benzin dürfen nicht in die Umwelt gelangen. Bitte schützen Sie den Boden und entsorgen Sie Altöl umweltgerecht.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

△GEFAHR

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

• Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.
• Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Symbole in der Betriebsanleitung

△GEFAHR

Warnt vor einer unmittelbar drohenden Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

Warnt vor einer möglicherweise gefährlichen Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

	Verbrennungsgefahr durch heiße Oberflächen! Vor Arbeiten am Gerät, Auspuffanlage ausreichend abkühlenlassen.
	Arbeiten am Gerät immer mit geeigneten Handschuhen durchführren.
	Quetschgefahr durch Ein-klemmen zwischen beweglichen Fahrzeugteilen
	Verletzungsgefahr durch be-wege Teile. Nicht hineinfas-sen.
	Brandgefahr. Keine brennen-den oder glimmenden Ge-genstände aufsaugen.
	Kettenaufnahme / Kranpunkt
	Aufnahmepunkte für Wagen-heber
	Maximale Neigung des Untergrundes bei Fahrten mit gehobenem Kehrgutbehäl-ter.
	In Fahrrichtung nur Steigun-gen bis zu 18% befahren.
	Beschädigungsgefahr! Den Staubfilter nicht auswa-schen.

Bestimmungsgemäße Verwendung

Die Kehrmaschine ist zur Reinigung von Bodenflächen für den gewerblichen Einsatz und z. B. für folgende Einsatzgebiete vorgesehen:

Parkplatz, Produktionsanlagen, Logistikbereiche, Hotel, Einzelhandel, Lagerbereiche, Gehwege. Verwenden Sie diese Kehrmaschine ausschließlich gemäß den Angaben in dieser Betriebsanleitung. Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. An dem Gerät dürfen keine Veränderungen vorgenommen werden. Die Kehrmaschine ist nur für die in der Betriebsanleitung ausgewiesenen Bodenflächen geeignet. Es dürfen nur die vom Unternehmer oder dessen Beauftragten für den Maschineneinsatz freigegebenen Flächen befahren werden. Generell gilt: Leicht entzündliche Stoffe von dem Gerät fernhalten (Explosions-/Brandgefahr).

Vorhersehbarer Fehlgebrauch

Niemals explosive Flüssigkeiten, brennbare Gase sowie unverdünnte Säuren und Lösungsmittel aufkehren/aufsaugen! Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät verwendeten Materialien angreifen. Niemals reaktive Metallstäube (z. B. Aluminium, Magnesium, Zink) aufkehren/aufsaugen, sie bilden in Verbindung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase. Keine brennenden oder glimmenden Gegenstände aufkehren/aufsaugen. Das Gerät ist nicht zum Aufkehren von gesundheitsgefährdenden Stoffen geeignet. Das Gerät darf nicht in geschlossenen Räumen verwendet werden. Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt. Die Mitnahme von Begleitpersonen ist nicht zulässig. Das Schieben/Ziehen oder Transportieren von Gegenständen ist mit diesem Gerät nicht erlaubt.

Geeignete Beläge

Asphalt, Industrieboden, Estrich, Beton

Pflastersteine

Sicherheitshinweise

Sicherheitshinweise zur Bedienung

(Nur gültig für Finnland) Sollte das Gerät mit einer PVC-Schlauchleitung ausgerüstet sein, darf das Gerät nicht bei tiefen Umgebungstemperaturen (unter 0 °C) eingesetzt werden. Bei Fragen zu Ihrem Gerät bitte Kärcher kontaktieren. Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. Beim Einsatz des Gerätes in Gefahrenbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

GEFAHR

Verletzungsgefahr!

Das Gerät nicht ohne Schutzdach gegen herabfallende Gegenstände in Bereichen benutzen, wo die Möglichkeit besteht, dass die Bedienungsperson von herabfallenden Gegenständen getroffen werden kann. Die Bedienperson hat das Gerät bestimmungsgemäß zu verwenden. Sie hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten. Es müssen grundsätzlich die Vorschriftsmaßnahmen, Regeln und Verordnungen beachtet werden, die für Kraftfahrzeuge gelten. → Vor Arbeitsbeginn muss sich die Bedienperson vergewissern, dass alle Schutzeinrichtungen ordnungsgemäß angebracht sind und funktionieren. Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich. → Auf eng anliegende Bekleidung der Bedienperson achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden. Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder). Auf ausreichende Sicht achten! Das Gerät darf niemals unbeaufsichtigt gelassen werden, solange der Motor in Betrieb ist. Die Bedienperson darf das Gerät erst verlassen, wenn der Motor stillgesetzt, das Gerät gegen unbeabsichtigte Bewegungen gesichert und der Schlüssel abgezogen ist. Um unbefugtes Benutzen des Gerätes zu verhindern, Schlüssel abziehen. Das Gerät darf nur von Personen benutzt werden, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind. → Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. → Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

VORSICHT

Beschädigungsgefahr! Keine Bänder, Schnüre oder Drähte einkehren, weil diese sich um die Kehrwalze wickeln können.

Sicherheitshinweise zum Fahrbetrieb

△GEFAHR

Verletzungsgefahr! Tragfähigkeit des Untergrundes vor dem Befahren prüfen.

△GEFAHR

Unfallgefahr, Verletzungsgefahr!

Die Fahrgeschwindigkeit muss den jeweiligen Verhältnissen angepasst werden. Kippgefahr bei zu großen Steigungen. In Fahrtrichtung nur Steigungen bis zu 18% befahren. Kippgefahr bei instabilem Untergrund. → Das Gerät ausschließlich auf befestigtem Untergrund bewegen. Kippgefahr bei zu großer seitlicher Neigung. → Quer zur Fahrtrichtung nur Steigungen bis maximal 10% befahren.

Geräte mit Verbrennungsmotor

Das Gerät ist nicht zum bestimmungsgemäßen Gebrauch in einer Höhe über 1200 Meter über Normal Null vorgesehen.

Gefahr

Verletzungsgefahr!

Die Abgasöffnung darf nicht verschlossen werden. → Nicht über die Abgasöffnung beugen oder hinfassen (Verbrennungsgefahr). Antriebsmotor nicht berühren oder anfassen (Verbrennungsgefahr). → Abgase sind giftig und gesundheitsschädlich, sie dürfen nicht eingeatmet werden. → Der Motor benötigt ca. 3 - 4 Sekunden Nachlauf nach dem Abstellen. In dieser Zeitspanne unbedingt vom Antriebsbereich fernhalten.

Geräte mit Hochentleerung

△GEFAHR

Verletzungsgefahr!

→ Bei Arbeiten an der Hochentleerung, den Kehrgutbehälter ganz anheben und sichern. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

Geräte mit Fahrschutzdach

HINWEIS

Das Fahrerschutzdach (optional) bietet Schutz gegen größere herabfallende Teile. Sie bieten aber keinen Überrollschutz!

→ Schutzdach regelmäßig auf Beschädigung prüfen. → Bei Beschädigung des Schutzdachs, auch einzelner Elemente, ist das komplette Schutzdach auszutauschen. → Jegliche Modifikation des Schutzdachs sowie das Anbringen von anderen als von Kärcher freigegebenen Elementen, Bauteilen und Baugruppen ist nicht zulässig und schränkt unter Umständen die Funktion des Schutzdachs ein.

Sicherheitshinweise zum Transport des Gerätes

→ Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hängern oder Fahrzeugen beachten. Zum Transport des Gerätes, Batterie abklemmen und das Gerät sicher festigen.

Sicherheitshinweise zu Pflege und Wartung

Vor dem Reinigen und Warten des Gerätes, dem Auswechseln von Teilen oder der Umstellung auf eine andere Funktion ist das Gerät auszuschalten und der Schlüssel abzuziehen. → Bei Arbeiten an der elektrischen Anlage ist die Batterie abzuklemmen. Hierzu zuerst den Minuspol, dann den Pluspol abklemmen. Der Wiederanschluss erfolgt in umgekehrter Reihenfolge. Erst den Pluspol dann den Minuspol anschließen. Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden). → Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden. → Sicherheitsüberprüfung nach den örtlich geltenden Vorschriften für ortsveränderliche gewerblich genutzte Geräte beachten. → Arbeiten am Gerät immer mit geeigneten Handschuhen durchführen.

Funktion

Die Kehrmaschine arbeitet nach dem Kehrschaufelprinzip.

Die rotierende Kehrwalze befördert den Schmutz direkt in den Kehrgutbehälter. - Der Seitenbesen reinigt Ecken und Kanten der Kehrfläche und befördert den Schmutz in die Bahn der Kehrwalze. - Der Feinstaub wird über den Staubfilter durch das Sauggebläse abgesaugt.

Abladehinweise

△GEFAHR

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Verladen beachten! Keinen Gabelstapler verwenden, das Gerät kann damit beschädigt werden.

Leergewicht (Transportgewicht) 880 kg*

• Sind Anbausätze montiert, liegt das Gewicht entsprechend höher.

Beim Verladen des Gerätes ist eine geeignete Rampe oder ein Kran zu verwenden! → Bei der Verwendung einer Rampe beachten: Bodenfreiheit 70 mm. → Wird das Gerät auf einer Palette geliefert, muss mit den beiliegenden Brettern eine Abfahrrampe gebaut werden. Die Anleitung dazu findet sich auf Seite 2 (Umschlaginnenseite).

Wichtiger Hinweis: jedes Brett muss jeweils mit 2 Schrauben festgeschraubt werden.

Bedien- und Funktionselemente

A

Abbildung Kehrmaschine Bedienfeld

Abbildung A

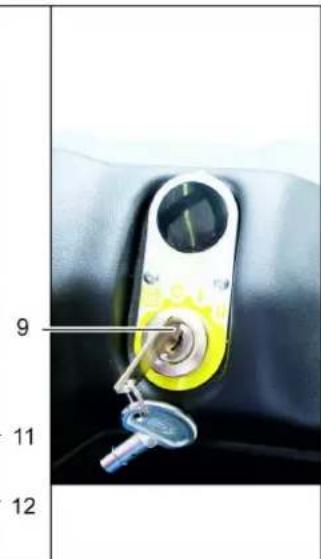

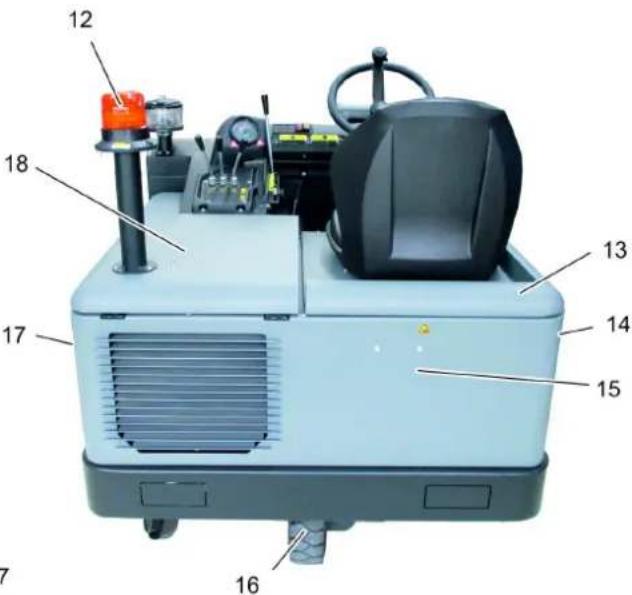

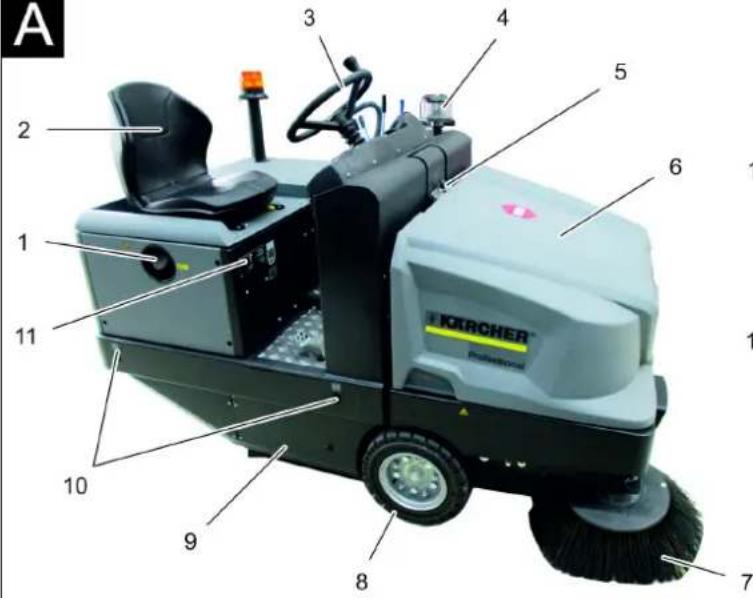

1 Tankverschluss 2 Sitz (mit Sitzkontaktschalter) 3 Lenkrad 4 Fliehkraftabscheider 5 Verriegelung Gerätehaube 6 Gerätehaube 7 Seitenbesen, rechts 8 Vorderrad 9 Zugang Kehrwalze 10 Festzurrpunkt 11 Typenschild 12 Rundumwarnleuchte 13 Gerätehaube rechts 14 Abdeckung, rechts 15 Heckverkleidung 16 Hinterrad 17 Abdeckung, links 18 Haube links (Motorhaube)

Abbildung 3

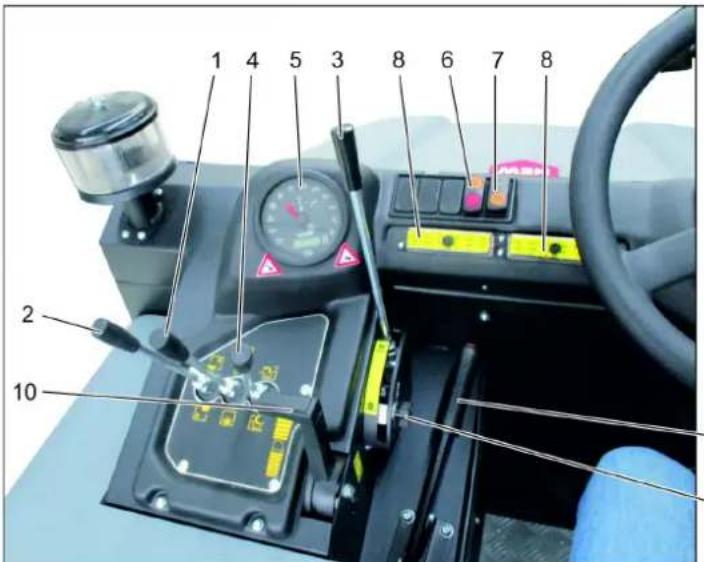

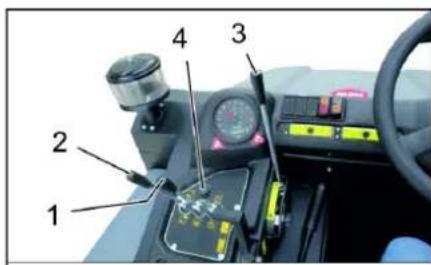

1 Bedienhebel Kehrwalze und Seitenbesen: Hebel nach vorne: Kehrwalze ein und Seitenbesen absenken und einschalten. Hebel nach hinten: Kehrwalze ein. 2 Bedienhebel Kehrgutbehälter: Kehrgutbehälter anheben/absenken. 3 Bedienhebel Kehrwalze: Kehrwalze heben und senken. 4 Bedienhebel Behälterklappe: Behälterklappe öffnen/schließen. 5 Kontrollleuchten und Display. 6 Schalter Gebläse und Filterabreinigung: Stellung mittig: Filterabreinigung und Gebläse aus. Stellung hinten: Gebläse ein. Stellung vorne: Filterabreinigung ein. 7 Schalter Hupe. 8 Sicherungen. 9 Zündschloss: Glühwendelsymbol: Vorglühen. Stellung 0: Motor ausschalten. Stellung 1: Zündung ein.

Stellung 2: Motor starten.

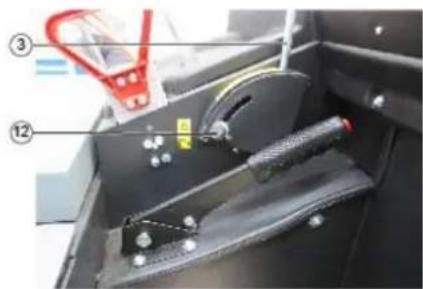

10 Motordrehzahlverstellung Gashebel. 11 Feststellbremse. 12 Verschleißnachstellung / Kehrspiegelinstellung Kehrwalze.

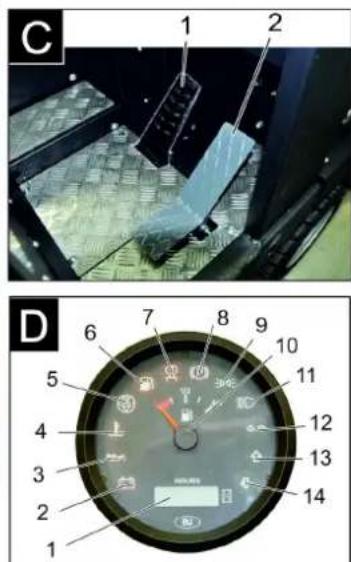

Pedale

Abbildung

1 Bremspedal. 2 Fahrpedal Vor-/Rückwärts.

Kontrollleuchten und Display

Abbildung D

1 Betriebsstundenzähler. 2 Ladewarnleuchte. 3 Öldruckwarnleuchte. 4 Kühlwassertemperaturwarnleuchte. 5 Motoransaugluft. 6 Warnleuchte Kraftstoffreserve. 7 Vorglühkontrollleuchte. 8 Kontrollleuchte (nicht angeschlossen). 9 Kontrollleuchte Standlicht/Abblendlicht (Option). 10 Tankanzeige. 11 Ohne Funktion, leuchtet nur beim Starten des Motors (Selbsttest).

12 Ohne Funktion.

13 Ohne Funktion.

14 Ohne Funktion.

Vor Inbetriebnahme

Feststellbremse arretieren/lösen

→ Feststellbremse lösen, bzw. Bremspedal drücken. → Feststellbremse arretieren, dazu Bremspedal drücken.

Kehrmaschine ohne Eigenantrieb bewegen

Hinweis

Diese Vorgehensweise ist dann notwendig, wenn das Gerät von der Palette geschoben bzw. wenn das Gerät abgeschleppt oder ohne Eigenantrieb auf ein Transportfahrzeug gezogen werden muss.

ACHTUNG

Kehrmaschine ohne Eigenantrieb nicht über längere Strecken und nicht schneller als 10 km/h bewegen.

1 Schraube

2 Schlüssel

→ Schraube herausdrehen. → Schlüssel entnehmen.

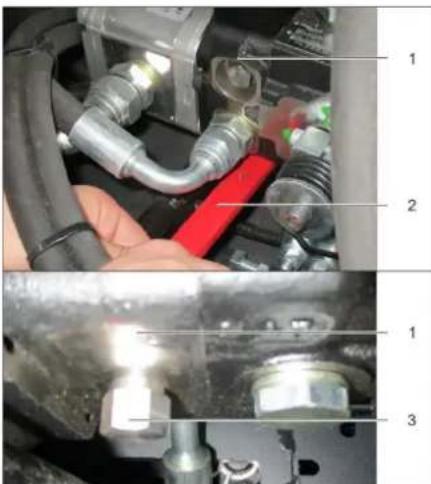

Mutter mit Schlüssel lösen (Freilauf offen), bis das Gerät verschiebbar ist. WICHTIG: Mutter nach dem Verschieben wieder schließen (Freilauf schließen = Fahrstellung).

Inbetriebnahme

Allgemeine Hinweise

→ Vor Inbetriebnahme die Betriebsanleitung des Motorenherstellers lesen und insbesondere die Sicherheitshinweise beachten. → Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel abziehen. → Feststellbremse arretieren.

Prüf- und Wartungsarbeiten

Täglich vor Betriebsbeginn

→ Füllstand des Kraftstofftanks prüfen. → Motorölstand prüfen. Füllstand im Kühlmittel-Ausgleichsbehälter prüfen. → Kehrwalze und Seitenbesen auf Verschleiß und eingewickelte Bänder prüfen. Räder auf eingewickelte Bänder prüfen. → Fliehkraftabscheider und Luftfilter prüfen, bei Bedarf reinigen. → Funktion aller Bedienelemente prüfen. → Gerät auf Beschädigungen untersuchen. Staubfilter mit der Taste Filterabreinigung abreinigen.

Hinweis: Beschreibung siehe Kapitel Pflege und Wartung.

Tanken

△GEFAHR

Explosionsgefahr!

Es darf nur der in der Betriebsanleitung angegebene Kraftstoff verwendet werden. Nicht in geschlossenen Räumen tanken. Rauchen und offenes Feuer ist verboten. Darauf achten, dass kein Kraftstoff auf heiße Oberflächen gelangt. Kraftstoffinhalt über Tankanzeige überprüfen. Motor abstellen. Tankverschluss öffnen. Diesel-Kraftstoff tanken. Übergelaufenen Kraftstoff abwischen und Tankverschluss schließen.

Betrieb

Fahrersitz einstellen

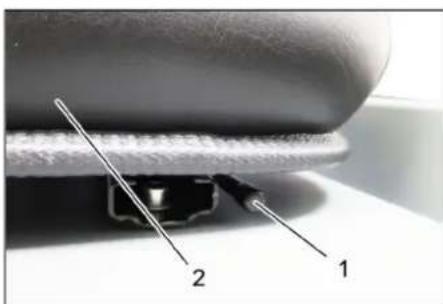

1 Hebel Sitzverstellung 2 Fahrersitz. Hebel Sitzverstellung nach außen ziehen.

Sitz verschieben, Hebel loslassen und einrasten. Durch Vor- und Zurückbewegen des Sitzes prüfen, ob er arretiert ist.

Gerät starten

Hinweis: Das Gerät ist mit einem Sitzkontaktschalter ausgestattet. Beim Verlassen des Fahrersitzes wird das Gerät ausgeschaltet.

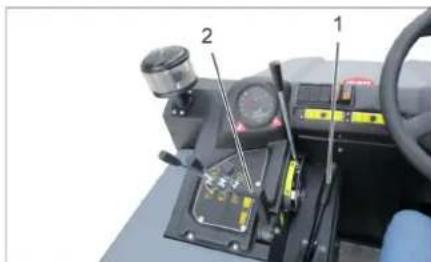

1 Feststellbremse 2 Motordrehzahlverstellung. Auf dem Fahrersitz Platz nehmen. Feststellbremse arretieren. Motordrehzahlverstellung 1/3 nach vorne schieben.

Vorglühen

Zündschlüssel in das Zündschloss stecken. Zündschlüssel auf Stellung „Glühwendel" drehen. Vorglühlampe leuchtet.

Motor starten

Zum Starten des Motors muss das Bremspedal gedrückt werden. Wenn die Vorglühlampe erlischt, den Zündschlüssel auf Stellung II drehen. Ist das Gerät gestartet, den Zündschlüssel loslassen.

Hinweis: Den Anlasser niemals länger als 10 Sekunden betätigen. Vor erneutem Betätigen des Anlassers mindestens 10 Sekunden warten.

Gerät fahren

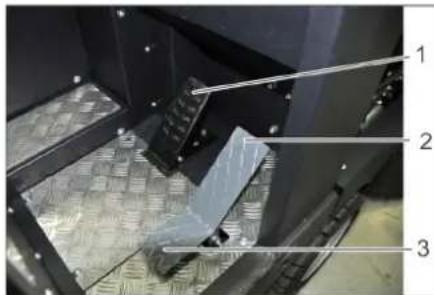

1 Bremspedal, 2 Fahrpedal vorwärts, 3 Fahrpedal rückwärts. Die Motordrehzahlverstellung ganz nach vorne schieben (Betriebsdrehzahl). Das Bremspedal drücken und gedrückt halten. Die Feststellbremse lösen.

Vorwärts fahren

Das Fahrpedal „vorwärts“ langsam drücken.

Rückwärts fahren

GEFAHR

Verletzungsgefahr!

Beim Rückwärtsfahren darauf achten, dass keine Gefahr für Dritte besteht, gegebenenfalls einweisen lassen. Das Fahrpedal „rückwärts“ langsam drücken.

Fahrverhalten

Mit dem Fahrpedal kann die Fahrgeschwindigkeit stufenlos geregelt werden. Ruckartiges Betätigen des Pedals vermeiden, da die Hydraulikanlage Schaden nehmen kann. Bei Leistungsabfall an Steigungen das Fahrpedal möglichst zurücknehmen.

Bremsen

Das Fahrpedal loslassen, das Gerät bremst selbsttätig und bleibt stehen.

Hinweis: Die Bremswirkung kann durch Drücken des Bremspedals unterstützt werden.

Hindernisse überfahren

Feststehende Hindernisse bis 70 mm überfahren: → Langsam und vorsichtig vorwärts überfahren.

Feststehende Hindernisse über 70 mm überfahren: → Hindernisse dürfen nur mit einer geeigneten Rampe überfahren werden.

Kehrbetrieb

ACHTUNG

Keine Packbänder, Drähte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen.

Hinweis: Um ein optimales Reinigungsergebnis zu erzielen, soll die Fahrgeschwindigkeit den Gegebenheiten angepasst werden.

Hinweis: Während des Betriebes sollte der Staubfilter in regelmäßigen Abständen abgereinigt werden.

Hinweis: Bei vermehrter Arbeit im Feinstaubbereich muss der Filter öfter abgereinigt werden.

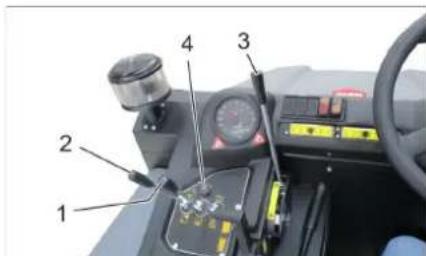

Bedienhebel

1 Bedienhebel Kehrwalze und Seitenbesen

2 Bedienhebel Kehrgutbehälter 3 Bedienhebel Kehrwalze 4 Bedienhebel Behälterklappe

Bedienhebel Kehrwalze und Seitenbesen

Bedienhebel (1) nach vorne: Kehrwalze ein und Seitenbesen absenken und ein. Bedienhebel (1) nach hinten: Kehrwalze ein.

Bedienhebel Kehrgutbehälter

Bedienhebel Kehrgutbehälter (2) nach vorne: Kehrgutbehälter senkt sich. Bedienhebel Kehrgutbehälter (2) nach hinten: Kehrgutbehälter hebt sich.

Bedienhebel Kehrwalze

Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

Bedienhebel Behälterklappe

Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe vom Kehrgutbehälter öffnet sich. Bedienhebel Behälterklappe (4) nach hinten: Behälterklappe vom Kehrgutbehälter schließt sich.

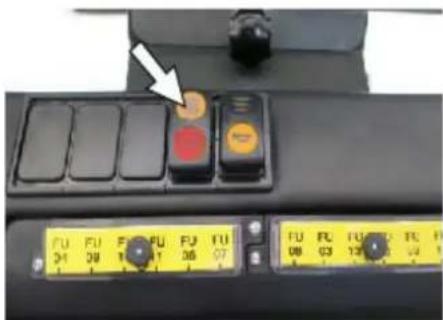

Trockenen Boden kehren

Gebläse einschalten. Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich. Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich. Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbesen (1) nach vorne: Kehrwalze ein, Seitenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

Feuchten oder nassen Boden kehren

Gebläse ausschalten. Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich. Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich. Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbesen (1) nach vorne: Kehrwalze ein, Seitenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich.

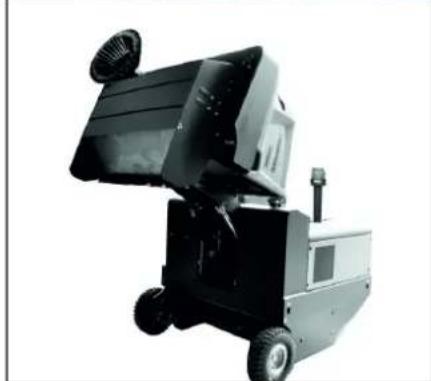

Kehrgutbehälter entleeren

GEFAHR

Verletzungsgefahr! Während des Entleerungsvorgangs dürfen sich keine Personen und Tiere im Schwenkbereich des Kehrgutbehälters aufhalten.

Kippgefahr!

Gerät während des Entleerungsvorgangs auf einer ebenen Fläche abstellen.

WARNUNG

Quetschgefahr! → Niemals in das Gestänge der Entleerungsmechanik fassen. Nicht unter dem angehobenen Behälter aufhalten.

ACHTUNG

Verletzungs- und Beschädigungsgefahr! → Weggeschleudertes Material der drehenden Kehrwalze während des Entleerungsvorgangs möglich. Genügend Abstand einhalten.

→ Kehrwalze und Seitenbesen mit Bedienhebeln anheben: Bedienhebel (1) in die Mitte und Bedienhebel (3) nach vorne. → Behälterklappe schließen, dazu Bedienhebel (4) nach hinten. → Kehrgutbehälter anheben, dazu Bedienhebel Kehrgutbehälter (2) nach hinten. → Langsam an den Sammelbehälter heranfahren. → Feststellbremse arretieren. → Behälterklappe öffnen, dazu Bedienhebel Behälterklappe (4) nach vorne drücken und Kehrgutbehälter entleeren. → Behälterklappe schließen, dazu Bedienhebel Behälterklappe (4) nach hinten ziehen bis in Endstellung eingerastet ist. → Feststellbremse lösen. → Langsam vom Sammelbehälter wegfahren. → Kehrgutbehälter absenken in Endstellung, dazu Bedienhebel Kehrgutbehälter (2) nach vorne

Gerät ausschalten

Kehrwalze und Seitenbesen mit Bedienhebeln anheben: Bedienhebel (1) in die Mitte und Bedienhebel (3) nach vorne. → Behälterklappe schließen, dazu Bedienhebel (4) nach hinten. → Motordrehzahlverstellung ganz nach hinten ziehen.

→ Bremspedal drücken und gedrückt halten. → Feststellbremse arretieren. Zündschlüssel auf "0" drehen und Schlüssel abziehen.

Transport

△GEFAHR

Transportschaden!

→ Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hängern oder Fahrzeugen beachten. → Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. Zündschlüssel auf "0" drehen und Schlüssel abziehen. → Feststellbremse arretieren. Gerät an den Festzurrpunkten (4x) mit Spanngurten, Seilen oder Ketten sichern. Gerät an den Rädern mit Keilen sichern. → Beim Transport der Kehrmaschine die Batterie abklemmen.

Lagerung / Stillegung

△GEFAHR

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

→ Kehrmaschine auf ebener Fläche in trockener, frostfreier Umgebung abstellen. Mit Abdeckmaterial gegen Staub schützen. → Kehrwalze und Seitenbesen anheben, um die Borsten nicht zu beschädigen. → Behälterklappe schließen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. → Feststellbremse arretieren. → Kehrmaschine gegen Wegrollen sichern.

Wird die Kehrmaschine über längere Zeit nicht genutzt, Folgendes beachten:

→ Motoröl wechseln. → Bei Frosterwartung Kühlwasser ablassen oder prüfen, ob genügend Frostschutzmittel enthalten ist. → Kehrmaschine innen und außen reinigen. → Batterie abklemmen. → Batterie laden und im Abstand von ca. 2 Monaten nachladen.

Pflege und Wartung

Allgemeine Hinweise

ACHTUNG

Beschädigungsgefahr!

Den Staubfilter nicht auswaschen. → Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden. → Ortsveränderliche gewerblich genutzte Geräte unterliegen der Sicherheitsüberprüfung nach VDE 0701.

→ Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. → Feststellbremse arretieren.

Reinigung

VORSICHT

Beschädigungsgefahr! Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).

Innenreinigung des Gerätes

△GEFAHR

Verletzungsgefahr!

Staubschutzmaske und Schutzbrille tragen. Gerät mit einem Lappen reinigen. Gerät mit Druckluft ausblasen.

Außenreinigung des Gerätes

→ Gerät mit einem feuchten, in milder Waschlauge getränkten Lappen reinigen.

Hinweis: Keine aggressiven Reinigungsmittel verwenden.

Wartungsintervalle

Hinweis: Der Betriebsstundenzähler gibt den Zeitpunkt der Wartungsintervalle an.

Wartung durch den Kunden

Hinweis: Alle Service- und Wartungsarbeiten bei Wartung durch den Kunden müssen von einer qualifizierten Fachkraft ausgeführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden.

Wartung täglich:

→ Füllstand des Kraftstofftanks prüfen. → Motorölstand prüfen. → Füllstand im Kühlmittel-Ausgleichsbehälter prüfen. → Kehrwalze und Seitenbesen auf Verschleiß und eingewickelte Bänder prüfen. Kraftstofffilter prüfen. → Fliehkraftabscheider und Luftfilter prüfen, bei Bedarf reinigen. → Funktion aller Bedienelemente prüfen. → Gerät auf Beschädigungen untersuchen.

Wartung wöchentlich:

→ Wasserkühler reinigen. → Hydraulikölkühler reinigen. → Hydraulikanlage prüfen. → Hydraulikölstand prüfen. → Bremsflüssigkeitsstand prüfen. Dichtleisten auf Verschleiß prüfen, bei Bedarf austauschen. → Behälterklappe prüfen und schmieren.

Wartung alle 50 Betriebsstunden:

→ Wasser aus Wasserabscheider Diesel ablassen

Wartung nach Verschleiß:

Dichtleisten wechseln. → Seitliche Dichtungen nachstellen bzw. wechseln. → Kehrwalze wechseln. → Seitenbesen wechseln.

Hinweis: Beschreibung siehe Kapitel Wartungsarbeiten.

Wartung durch den Kundendienst

Hinweis: Um Garantieansprüche zu wahren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kärcher-Kundendienst gemäß Inspektionscheckliste durchgeführt werden.

Wartung nach 50 Betriebsstunden:

→ Erste Wartung gemäß Inspektionscheckliste vom Kundendienst durchführen lassen.

Wartung nach 250/500/1000/1500/2000

Betriebsstunden:

Wartung gemäß Inspektionscheckliste vom Kundendienst durchführen lassen.

Wartungsarbeiten

Vorbereitung:

→ Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. → Feststellbremse arretieren.

Allgemeine Sicherheitshinweise

△GEFAHR

Verletzungsgefahr!

→ Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

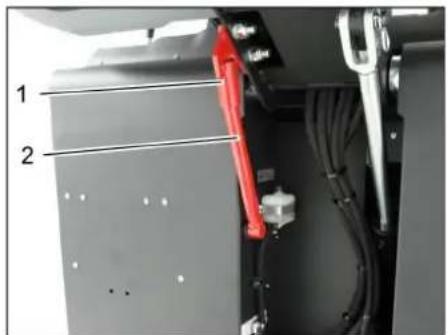

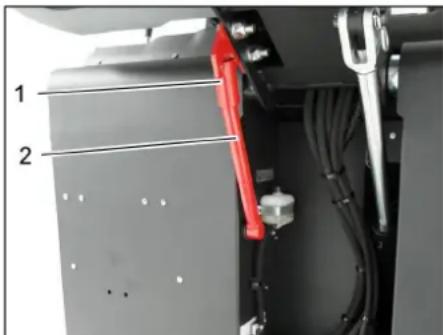

1 Halter Sicherungsstange 2 Sicherungsstange → Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert).

Bitte Motorenöl, Heizöl, Diesel und Benzin nicht in die Umwelt gelangen lassen. Bitte Bodenschutz und Altöl umweltgerecht entsorgen.

Sicherheitshinweise Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten!

Augenschutz tragen!

Kinder von Säure und Batterien fern halten!

	Explosionsgefahr!
	Feuer, Funken, offenes Licht und Rauchen verboten!
	Verätzungsgefahr!
	Erste Hilfe!
	Warnvermerk!
	Entsorgung!
Pb	Batterie nicht in Müllonne werfen!

△GEFAHR

Explosionsgefahr!

→ Nur Batterien mit Polabdeckung benutzen. Polabdeckung im Falle eines Verlusts ersetzen.

△GEFAHR

Explosionsgefahr!

Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss und Explosionsgefahr.

△GEFAHR

Verletzungsgefahr!

Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

△GEFAHR

Brand- und Explosionsgefahr!

→ Rauchen und offenes Feuer ist verboten.

Räume, in denen Batterien geladen werden, müssen gut durchlüftet sein, da beim Laden hochexplosives Gas entstehen kann.

△GEFAHR

Verätzungsgefahr!

→ Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus- beziehungsweise abspülen. → Danach unverzüglich Arzt aufsuchen. → Verunreinigte Kleidung mit Wasser auswaschen.

Batterie einbauen und anschließen

Das Gerät ist serienmäßig mit einer wartungsfreien Batterie ausgestattet.

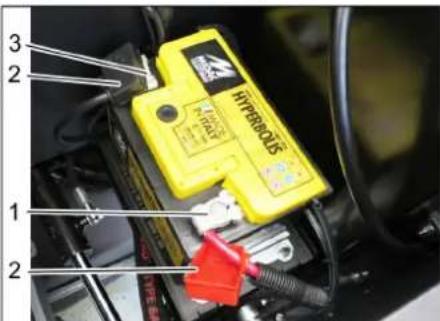

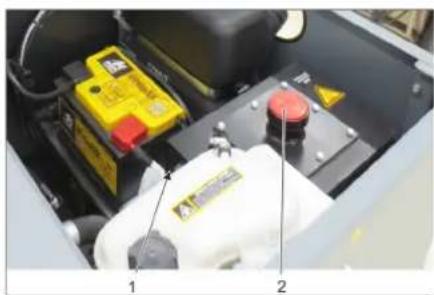

1 Pluspol

2 Polabdeckung

3 Minuspol

→ Batterie in die Batteriehalterung stellen. → Halterungen am Batterieboden festschrauben. → Polklemme (rotes Kabel) am Pluspol (+) anschließen. → Polklemme am Minuspol (-) anschließen. Polabdeckungen anbringen. Die Batteriepole und Polklemmen auf ausreichenden Schutz durch Polschutzfett kontrollieren.

Flüssigkeitsstand der Batterie prüfen und korrigieren (nur bei wartungsarmer Batterie mit Zellverschlussungen)

VORSICHT

Beschädigungsgefahr!

→ Bei säuregeführten Batterien regelmäßig den Flüssigkeitsstand überprüfen. Alle Zellverschlüsse herausdrehen. Aus jeder Zelle mit dem Säureprüfer eine Probe ziehen.

Die Säure einer voll geladenen Batterie hat bei 20 °C das spezifische Gewicht von 1,28 kg/l. Die Säure einer teilentladenen Batterie hat das spezifische Gewicht zwischen 1,00 und 1,28 kg/l. In allen Zellen muss das spezifische Gewicht der Säure gleich sein. Die Säureprobe wieder in dieselbe Zelle zurückgeben. → Bei zu geringem Flüssigkeitspegel Zellen mit destilliertem Wasser bis zur Markierung auffüllen. Batterie laden. Zellverschlüsse einschrauben.

Batterie laden

△GEFAHR

Verletzungsgefahr!

GEFAHR

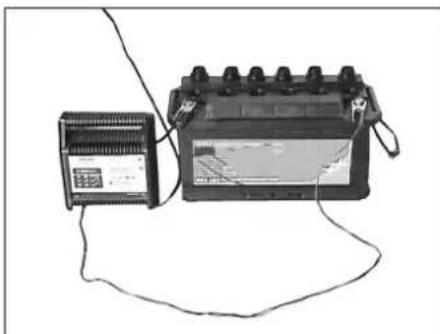

→ Sicherheitsvorschriften beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegeräteherstellers beachten. Beschädigungsgefahr! → Batterie nur mit geeignetem Ladegerät laden.

Alle Zellverschlüsse herausdrehen. (nur bei wartungsarmer Batterie) → Pluspol-Leitung des Ladegerätes mit dem Pluspolanschluss der Batterie verbinden. → Minuspol-Leitung des Ladegerätes mit dem Minuspolanschluss der Batterie verbinden. → Netzstecker einstecken und Ladegerät einschalten. → Batterie mit möglichst keinem Ladestrom laden. → Ist die Batterie aufgeladen, Ladegerät zuerst vom Netz und dann von der Batterie trennen. Zellverschlüsse einschrauben. (nur bei wartungsarmer Batterie)

Batterie ausbauen

→ Polklemme am Minuspol (-) abklemmen. → Polklemme am Pluspol (+) abklemmen. → Halterungen am Batterieboden lösen. → Batterie aus der Batteriehalterung nehmen. → Verbrauchte Batterie gemäß den geltenden Bestimmungen entsorgen.

Bremsflüssigkeitsstand prüfen und Bremsflüssigkeit nachfüllen

△GEFAHR

Verletzungsgefahr!

→ Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

1 Halter Sicherungsstange 2 Bremsflüssigkeitsbehälter 3 Verschlussdeckel

→ Kehrgutbehälter nach oben fahren und mit der Sicherungsstange sichern, siehe dazu im Kapitel „Kehrgutbehälter entleeren“. Prüfen, ob im Bremsflüssigkeitsbehälter ausreichend Bremsflüssigkeit vorhanden ist.

Hinweis

Der Füllstand muss zwischen Min. und Max. liegen.

Bei Bedarf, aktuell im Handel erhältliche DOT-Bremsflüssigkeit nachfüllen.

Motorölstand prüfen und Öl nachfüllen △GEFAHR

Verbrennungsgefahr!

→ Motor abkühlen lassen. Prüfung des Motorölstands frühestens 5 Minuten nach Abstellen des Motors durchführen.

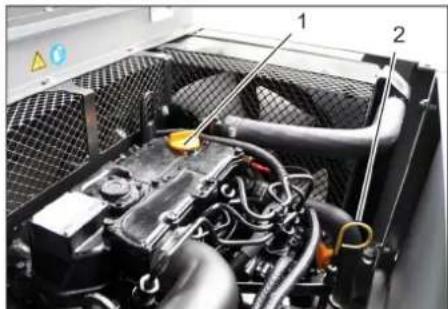

1 Öleinfülldeckel (Motor) 2 Ölmessstab Ölmessstab herausziehen. → Ölmessstab abwischen und einschieben. Ölmessstab herausziehen. → Ölstand ablesen. → Ölmessstab wieder einschieben.

Der Ölstand muss zwischen der MIN- und MAX-Markierung liegen. - Liegt der Ölstand unterhalb der "MIN"-Markierung, Motoröl nachfüllen. - Motor nicht über "MAX"-Markierung befüllen. → Öleinfülldeckel abschrauben. → Motoröl einfüllen. Ölsorte siehe Kapitel Technische Daten. → Öleinfülldeckel verschließen. → Mindestens 5 Minuten warten. → Motorölstand prüfen.

Motoröl und Motorölfilter wechseln VORSICHT

Verbrennungsgefahr durch heißes Motoröl!

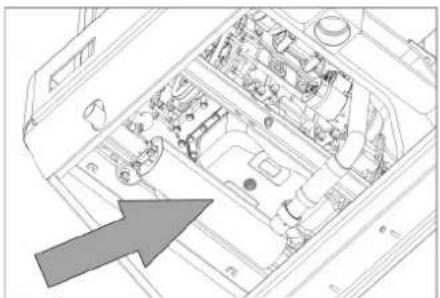

→ Motor abkühlen lassen. → Auffangbehälter für mindestens 6 Liter Motoröl bereitstellen. → Motor abkühlen lassen.

Ölablassschraube herausschrauben. → Öleinfülldeckel abschrauben. → Öl ablassen.

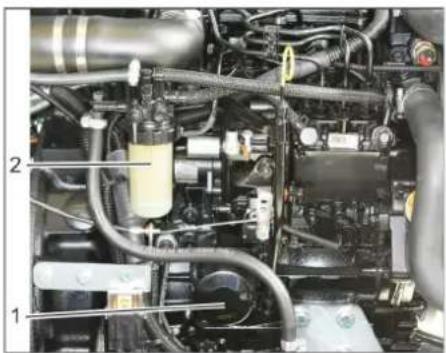

1 Motorölfilter

2 Kraftstofffilter → Ölfilter abschrauben. → Aufnahme und Dichtflächen reinigen. Dichtung des neuen Ölfilters vor dem Einbau mit Öl bestreichen. Neuen Ölfilter einbauen und handfest anziehen. → Ölablassschraube inklusive neuer Dichtung einschrauben. Anzugsdrehmoment: 25 Nm → Motoröl einfüllen. Ölsorte und Füllmenge siehe Kapitel Technische Daten. → Öleinfülldeckel verschließen. → Motor ca. 10 Sekunden laufen lassen. → Motorölstand prüfen.

Kraftstofffilter prüfen

→ Kraftstofffilter auf Verschmutzung prüfen. → Kraftstofffilter und Filtergehäuse bei Bedarf reinigen, wenn notwendig Kraftstofffilter austauschen.

Kraftstofffilter austauschen

1 Kraftstoffhahn 2 Kraftstofffilter → Kraftstoffhahn schließen. → Kraftstofffilter abschrauben und austauschen.

1 Kraftstoffhahn 2 Kraftstofffilter HINWEIS

Kraftstofffilter vor dem Einbau mit Diesel füllen.

Neuen Kraftstofffilter anschrauben. → Kraftstofffilter mit einem Drehmoment von 20 Nm anziehen. → Kraftstoffhahn öffnen.

Kondenswasser am Wasserabscheider – Dieselkraftstoff ablassen

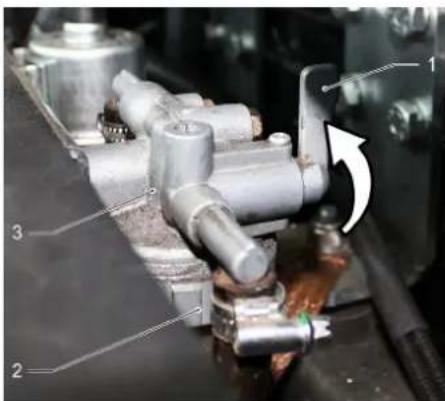

1 Kraftstoffhahn

2 Abscheidertasse

3 Wasserabscheider

→ Kraftstoffhahn schließen. → Abscheidertasse abschrauben und entleeren. → Abscheidertasse anschrauben. Kraftstoffhahn öffnen.

Hydraulikölstand prüfen und Hydrauliköl nachfüllen

HINWEIS

Der Kehrgutbehälter darf nicht angehoben sein. → Motorabdeckung offen.

1 Ölschauglas Hydrauliköl 2 Verschlussdeckel, Öleinfüllöffnung → Hydraulikölstand im Schauglas prüfen. Der Ölstand muss zwischen der MIN- und MAX-Markierung liegen. Liegt der Ölstand unterhalb der MIN-Markierung, Hydrauliköl nachfüllen.

→ Verschlussdeckel der Öleinfüllöffnung abschrauben. Einfüllbereich reinigen. → Hydrauliköl nachfüllen. Ölsorte siehe Kapitel Technische Daten. → Verschlussdeckel der Öleinfüllöffnung aufschrauben.

Hydraulikanlage prüfen

HINWEIS

Wartung der Hydraulikanlage nur durch den Kärcher-Kundendienst.

→ Feststellbremse arretieren. → Motor starten. → Sämtliche Hydraulikschläuche und Anschlüsse auf Dichtheit überprüfen.

Kühlmittelstand prüfen

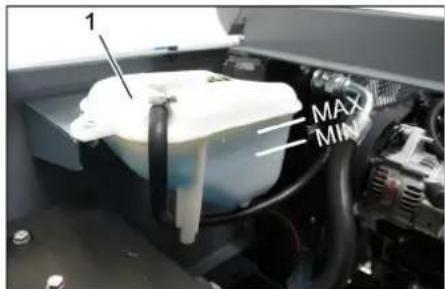

1 Kühlmittel-Ausgleichsbehälter → Füllstand bei kaltem Motor prüfen. → Füllstand im Kühlmittel-Ausgleichsbehälter prüfen. Der richtige Kühlmittelstand muss zwischen MIN und MAX liegen.

Wasser-/Hydraulikölkühler prüfen und reinigen

△GEFAHR

Verbrennungs- und Verbrühungsgefahr!

→ Wasserkühler mindestens 20 Minuten abkühlen lassen. → Der Kühlwasserstand vom Wasserkühler wird am Kühlmittel-Ausgleichsbehälter geprüft. Siehe Kapitel „Kühlwasserstand prüfen". Kühlerlamellen reinigen. Verschmutzungen mit einer weichen Bürste, Druckluft oder geringem Wasserdruck beseitigen. Kühlerschläuche und Anschlüsse auf Dichtheit überprüfen. Ventilator reinigen.

Kehralze prüfen

→ Motor starten. → Kehrgutbehälter bis Endstellung anheben. → Motor abstellen. → Feststellbremse arretieren. → Sicherungsstange für Hochentleerung einsetzen. Bänder oder Schnüre von Kehrwalze entfernen. → Sicherungsstange herausnehmen. → Motor starten. → Kehrgutbehälter bis Endstellung absenken. → Motor abstellen.

Kehrwalze auswechseln

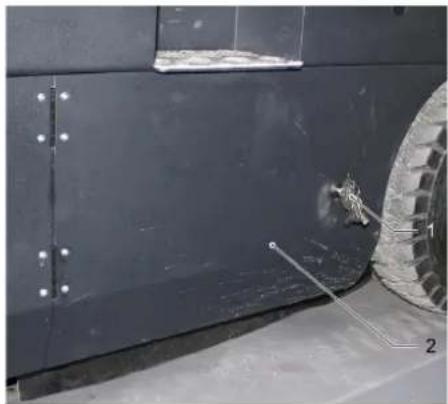

1 Schlüssel

2 Seitenverkleidung

→ Kehrgutbehälter hochfahren und mit Sicherungsstange abstützen. → Seitenverkleidung mit Schlüssel öffnen.

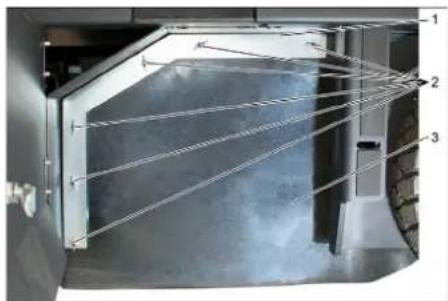

1 Haltebügel 2 Flügelmutter 3 Seitliche Dichtung Flügelmuttern abschrauben. → Haltebügel abnehmen. → Seitliche Dichtung nach außen klappen. → Befestigungsschraube Kehrwalzenaufnahme herausschrauben und Aufnahme nach außen schwenken. → Kehrwalze herausnehmen.

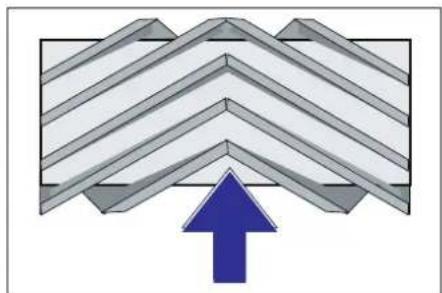

Einbaulage der Kehrwalze in Fahrtrichtung (Draufsicht)

Hinweis: Beim Einbau der neuen Kehrwalze auf die Lage des Borstensatzes achten.

Neue Kehrwalze einbauen. Die Nuten der Kehrwalze müssen auf die Nocken der gegenüberliegenden Schwinge gesteckt werden. Hinweis: Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel neu eingestellt werden.

Kehrspiegel der Kehrwalze prüfen und einstellen

Hinweis: Der Kehrspiegel ist ab Werk auf 80 mm eingestellt, er lässt sich bei Abnutzung der Kehrwalze stufenlos nachstellen.

Reifenluftdruck prüfen.

→ Sauggebläse ausschalten. → Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist. → Bedienhebel Kehrwalze und Seitenbesen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hinten: Kehrwalze senkt sich. → Kehrwalze für ca. 10 Sekunden laufen lassen. Bedienhebel Kehrwalze und Seitenbesen (1) in die Mitte. Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich. Gerät rückwärts wegfahren. → Kehrspiegel prüfen.

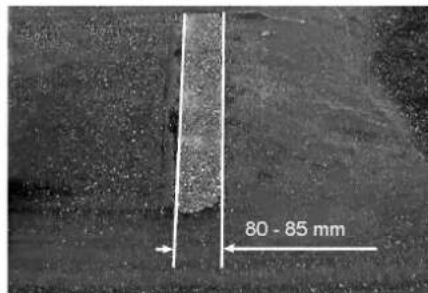

Die Form des Kehrspiegels soll ein gleichmäßiges Rechteck von 80-85 mm Breite bilden.

→ Anschlagschraube der Verschleißnachstellung (12) öffnen und einstellen. Anschlag nach oben: schmalerer Kehrspiegel. Anschlag nach unten: breiterer Kehrspiegel. Anschlagschraube wieder festziehen. → Kehrspiegel der Kehrwalze erneut wie bereits beschrieben prüfen.

Kehrspiegel des Seitenbesens prüfen und einstellen

→ Seitenbesen anheben. → Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist. → Seitenbesen mit Bedienhebel absenken und ca. 10 Sekunden laufen lassen. → Seitenbesen anheben. Gerät rückwärts wegfahren. → Kehrspiegel prüfen.

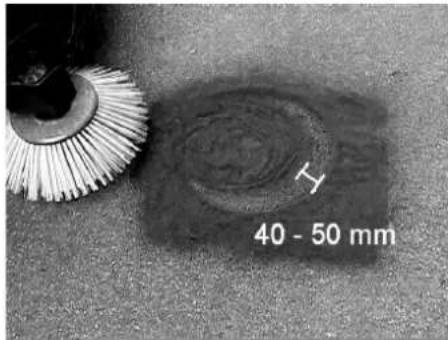

Die Breite des Kehrspiegels sollte zwischen 40-50 mm sein.

→ Kehrspiegel mit den zwei Einstellschrauben korrigieren. → Kehrspiegel prüfen.

Seitliche Dichtungen einstellen

△GEFAHR

Verletzungsgefahr!

→ Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen. → Kehrgutbehälter hochfahren und mit Sicherungsstange sichern. → Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert).

1 Halter Sicherungsstange

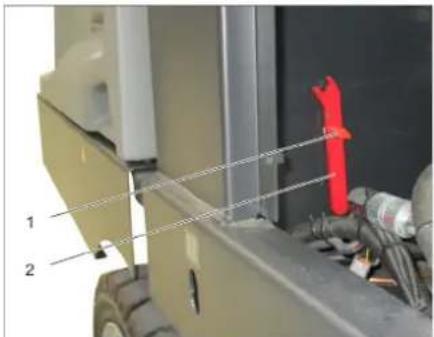

2 Sicherungsstange → Seitenverkleidung öffnen wie unter Kapitel "Kehrwalze wechseln" beschrieben. → 6 Flügelmuttern am seitlichen Halteblech lösen. 3 Muttern (SW 13) am vorderen Halteblech lösen. → Seitliche Dichtung soweit nach unten drücken (Langloch) bis sie einen Abstand von 1 - 3 mm zum Boden aufweist.

Haltebleche festschrauben. Den Vorgang auf der anderen Geräteseite wiederholen.

Staubfilter manuell abreinigen

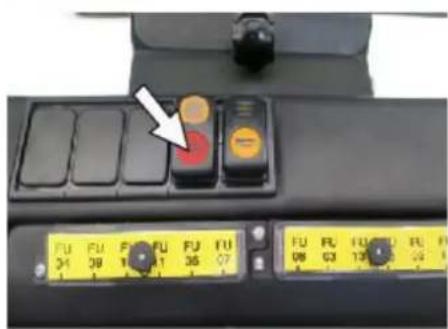

→ Manuelle Filterabreinigung einschalten.

Staubfilter prüfen/auswechseln

△WARNUNG

Verletzungsgefahr!

→ Bei Arbeiten an der Filteranlage Staubschutzmaske tragen. Sicherheitsvorschriften über den Umgang mit Feinstäuben beachten. Staubfilter mit der Taste Filterabreinigung abreinigen. → Kehrgutbehälter entleeren.

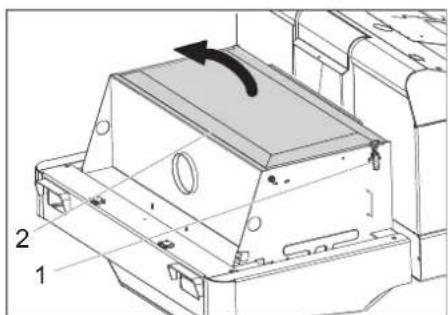

1 Verriegelung Gerätehaube 2 Gerätehaube 3 Filterabdeckung → Verriegelung öffnen, dazu Sterngriffschraube herausdrehen. Gerätehaube nach vorne klappen.

1 Verschluss, Filterabdeckung (2x) 2 Filterabdeckung → Verschluss öffnen. Filterabdeckung öffnen.

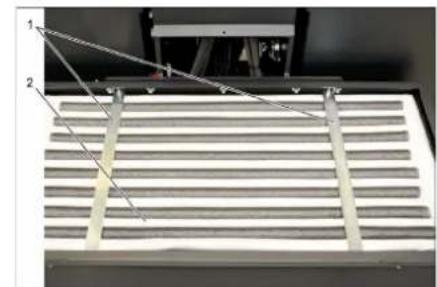

1 Querstreben 2 Staubfilter Staubfilter prüfen, bei Bedarf reinigen oder austauschen.

Hinweis

Der Austausch des Staubfilters darf nur durch den Karcher-Kundendienst erfolgen. Filterabdeckung aufsetzen und verriegeln.

Keilriemen prüfen und einstellen

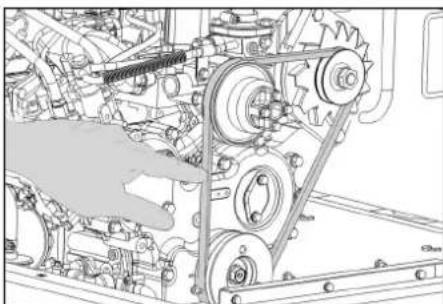

Der Keilriemen muss bei einem Druck von 10 kg ca. 7-9 mm nachgeben. Keilriemenspannung durch autorisierten Kundendienst einstellen lassen.

Luftfilter prüfen und wechseln

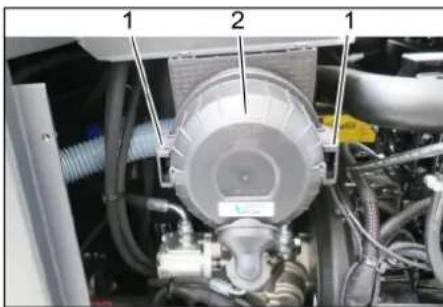

1 Verschluss 2 Luftfiltergehäuse → Seitenverkleidung abnehmen. → Luftfiltergehäuse abnehmen. → Luftfiltereinsatz austauschen. Hinweis: Einbauposition mit Ausblasöffnung nach unten (siehe Abbildung).

Fliehkraftabscheider reinigen

1 Flügelmutter 2 Fliehkraftabscheider Flügelmutter am Fliehkraftabscheider abschrauben. → Fliehkraftabscheider reinigen.

Sicherungen auswechseln

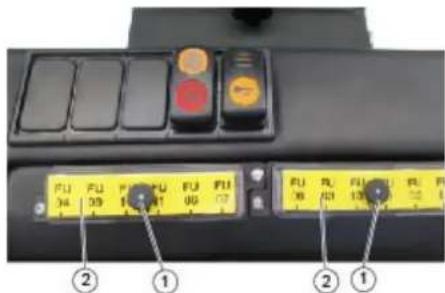

1 Rändelmutter

2 Deckel Sicherungskasten

Randelmutter herausdrehen. → Deckel am Sicherungskasten. → Sicherungen prüfen. Defekte Sicherungen erneuern.

Hinweis: Nur Sicherungen mit gleichem Sicherungswert verwenden.

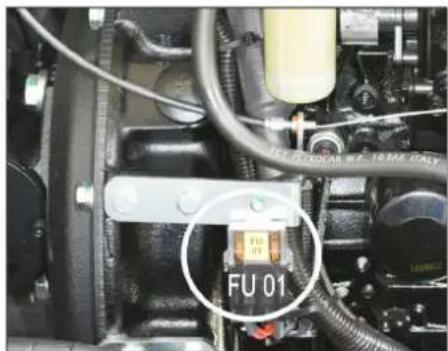

Hinweis: Die Sicherung FU 01 befindet sich im Motorraum.

FU 01* Hauptsicherung 60 A
FU 02 Hupe 25 A
FU 03 Sicherheitsrelais Multifunktionsanzeige	10 A
FU 04 Rundumwärleuchte 5 A
FU 05 Sicherheitsrelais Zeitverzögerung	25 A
FU 06 Fahrerkabine (Option) Scheibenwischer	10 A
FU 07 Kraftstoffpumpe 10 A
FU 08 Anlasser 3 A
FU 09 Beleuchtung links 7,5 A
FU 10 Beleuchtung rechts 7,5 A
FU 11 Arbeitsbeleuchtung 10 A
FU 12 Rüttlersystem Sauggeblase	25 A
FU 13 Rückfahrsignal 5 A

• Diese Sicherungen dürfen nur vom Kundendienst gewechselt werden, da eine Überprüfung auf etwaige Fehler des Geräts notwendig wird.

Hilfe bei Störungen
Störung Behebung
Gerät{lösst sich nicht starten	Auf dem Fahrersitz Platznehmen, Sitzkontaktschalter wird aktiviert
	Zum Starten des Motors muss das Bremspedal gedrück werden.
	Batterie laden oder auswechseln
	Kraftstoff tanken, Kraftstoffsystem entlöften
	Kraftstofffilter wechseln
	Kraftstoff-Leitungssystem, Anschlüsse und Verbindungen prüfen und bei Bedarf instansetzen
	Kärcher-Kundendienst benachrichtigen
Motor lauft unregelmäßige Luftfilter	reinigen oder Filterpatrone auswechseln
	Kraftstoff-Leitungssystem, Anschlüsse und Verbindungen prüfen und bei Bedarf instansetzen
	Kärcher-Kundendienst benachrichtigen
Motor überhützt Kühlmittel nachfüllen	Kühler durchspulen
	Keilriemen spannen
	Kärcher-Kundendienst benachrichtigen
Motor lauft, aber Gerät fährt nur langsam oder gar nicht	Feststellbremse lösen
	Freilauf schließen (Fahrstellung)
	Gashebel ganz nach vorne (hohe Drehzahl) stellen.
	Auf eingewickelte Bänder und Schnüre prüfen.
	Kärcher-Kundendienst benachrichtigen
Pfeifendes Geräusch in der Hyd-raulik	Hydraulikflüssigkeit nachfüllen
	Kärcher-Kundendienst benachrichtigen
Bürsten dieren sich nur langsam oder gar nicht	Gashebel ganz nach vorne (hohe Drehzahl) stellen.
	Auf eingewickelte Bänder und Schnüre prüfen.
	Kärcher-Kundendienst benachrichtigen
Wenig oder keine Saugkraft im Bürstenbereich	Staubfilter prüfen, abreinigen oder austauschen.
	Kärcher-Kundendienst benachrichtigen
Geräst saubt Seiteliche Dichtungen	instellen
	Geblase einschalten
	Staubfilter prüfen, abreinigen oder austauschen.
	Filterdichtungen auswechseln
	Behälterklappe vom Kehrgutbehälter öffnen.
	Kärcher-Kundendienst benachrichtigen
Kehreinheit{lösst Kehrgut liegen Kehrgutbehälter leeren	Staubfilter prüfen, abreinigen oder austauschen.
	Kehralze auswechseln
	Kehrspiegel einstellen
	Dichtstreifen des Kehrgutbehalters auswechseln
	Blockierung der Kehrwalze beseitigen
	Behälterklappe vom Kehrgutbehälter öffnen.
	Kärcher-Kundendienst benachrichtigen
Kehrgutbehälter hebts oder senkt sich nicht	Gashebel ganz nach vorne (hohe Drehzahl) stellen.
	Sicherungsstütze vom Kehrgutbehälter entfernen
	Kärcher-Kundendienst benachrichtigen
Behälterklappe vom Kehrgutbehälter öffnet sich nicht	Kärcher-Kundendienst benachrichtigen
Betriebsstörungen mit hydraulisch bewegten Teilen	Kärcher-Kundendienst benachrichtigen

Technische Daten

		KM 120/250 R D Classic
Gerätedaten
Fahrgeschwindigkeit, vorwärts km/h 9
Fahrgeschwindigkeit, rückwärt's km/h 4
Steigfähigkeit (max.) % 18
Flächenleistung ohne Seitenbesen m	2/h 8100
Flächenleistung mit Seitenbesen m	2/h 10800
Arbeitsbreite ohne Seitenbesen mm 900
Arbeitsbreite mit Seitenbesen mm 1200
Schutzart tropf Wassergeschützt -- IPX 3
Einsatzdauer bei vollem Tank h 4
Motor
Typ -- YANMAR 3TNV76A
Bauart -- 3-Zylinder-Viertakt-Dieselmotor
CO2Emission gemäß Messverfahren der EU-Verordnung 2016/1628 (Stufe V)	g/kWh	932,0
Kühlart	-- Wasserkühlung
Drehrichtung	-- gegen den	Uhrzeigersinn
Bohrung	mm 70
Hub	mm 82
Hubraum	cm3	1116
Ölmenge	I	3,5
Betriebsdrehzahl	1/min	2500
Maximale Drehzahl	1/min	2500
Leerlaufdrehzahl	1/min	1300
Leistung max.	kW/PS	15,8 / 21,5
Höchstdrehmoment bei 2100 1/min	Nm	67,9
Ölfilter	-- Filterpatrone
Ansaugluftfilter	-- Innenfilterpatrone, Außenfilterpatrone
Kraftstofffilter	-- Filterpatrone
Elektrische Anlage
Batterie	V, Ah	12, 60
Generator, Drehsstrom	V, A	12, 55
Anlasser	-- Elektrostarte
Hydraulische Anlage
Ölmenge in der kompletten Hydraulikanlage	I	26,5
Ölmenge im Hydrauliktank	I	21,2
Ölsorten
Motor (über 25 °C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 bis 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (unter 0 °C)	--	SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulik	-- HV 46
Kehrgutbehälter
Max. Entladehöhe	mm	1400
Volumen des Kehrgutbehalters	I	250
Kehrwalze
Kehrwalzen-Durchmesser	mm	300
Kehrwalzen-Breite	mm	900
Drehzahl	1/min	350
Kehrspiegel	mm	80
Seitenbesen
Seitenbesen-Durchmesser	mm	600
Drehzahl (stufenlos)	1/min	0 - 60
Vollgumbibereitung
Größe vorne	-- 15-4.5x8
GröBe halten -- 15-4.5x8
Bremse
Vorderträder -- mechanisch
Hinterrad -- hydrostatisch
Filter- und Saugsystem
Bauart -- Taschenfilter
Drehzahl 1/min 2800
Filterfläche Feinstaubfilter m	2	6,0
Nennunterdruck Saugsystem mbar 15,5
Nennvolumenstrom Saugsystem m	3/h 800
Rüttlersystem -- Elektromotor
Umgebungsbedingungen
Temperatur	°C	-5 bis +40
Luftfeuchtigkeit, nicht betauend	%	0 - 90
Ermittelte Werte gemäß EN 60335-2-72
Geräuschemission
Schalldruckpegel LpA	dB(A)	80
Unsicherheit KpA	dB(A)	3
Schalleistungspegel LwA + Unsicherheit KwA	dB(A)	99
Gerätevibrationen
Hand-Arm Vibrationswert	m/s2	<2,5
Sitz	m/s2	0,8
Unsicherheit K	m/s2	0,1
Maße und Gewichte
Länge x Breite x Höhe	mm	2082x1250x1450
Wenderadius rechts	mm	1350
Wenderadius links	mm	1350
Leergewicht	kg	880
Zulässiges Gesamtgewicht	kg	1329
Zulässige Achstast vorne	kg	785
Zulässige Achstast hinter	kg	543
Inhalt Kraftstofftank, Diesel	l	16
Technische Änderungen vorhalten!

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Kehrsaugmaschine Aufsitzgerät

Typ: KM 120/250 RD 1.186-000.0

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schalleistungspegel dB(A)

Gemessen: 97

Garantiert: 99

S. Reiser

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Technische Daten 14

Leergewicht (Transportgewicht) 880 kg*

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

1500/2000 Betriebsstunden:

→ Lassen Sie den Kundendienst die Wartung gemäß der Checkliste durchführen.

Kraftstofffilter prüfen.

Geltende EU-Richtlinien

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Relevante EU-Richtlinien

Alfred-Karcher-Straße 28-40

Bild auf Kehrmaschine . . . . SV 4

Platz nehmen auf dem Fahrersitz . . . . SV 5

Maschine starten.. SV 5

Maschine fahren.. SV 5

Kehren . SV 6

Behälter entleeren . . SV 6

Vom Gerät abkoppeln . SV 6

Transport . SV 6

12 Ohne Funktion 13 Ohne Funktion 14 Ohne Funktion

Vor Inbetriebnahme

Feststellen/lösen der Feststellbremse

→ Feststellbremse lösen, dabei auf das Bremspedal drücken. → Feststellbremse sperren, dabei auf das Bremspedal drücken.

Hinweis: Der Betriebsstundenzähler gibt die Zeitpunkte für die Wartungsintervalle an.

Wartung durch den Kunden

Wartung nach 50 Betriebsstunden

1 Kraftstoffhahn 2 Kraftstofffilter

HINWEIS

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

j ≤ q ≤ 1.

Registrieren Sie Ihr Produkt und profitieren Sie von den Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
