NAUDOJIMO INSTRUKCIJA KM 120250 R D Classic Kärcher

0,1 Izmēri un svars Garums x platums x augstums mm 2082 x 1250 x 1450 Pagriešanās rādiuss pa labi mm 1350 Pagriešanās rādiuss pa kreisi mm 1350 Pašsvars kg 880 Pieļaujamais kopējais svars kg 1329 Pieļaujamā ass noslodze priekšā kg 785 Pieļaujamā ass noslodze aizmugurē kg 543 Dīzeļdegvielas tvertnes tilpums l 16 Rezervētas tiesības veikt tehniskas izmaiņas! KM 120/250 R D Classic ES Atbilstības deklarācija Produkts: Grīdas tīrīšanas mašīna ar vadītāja sēdekli Padomi: KM 120/250 R D 1.186-000.0 Attiecīgās ES direktīvas: 2006/42/EK (+2009/127/EK) 2014/30/ES 2000/14/EK Piemērotās harmonizētās normas: EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Atbilstibas novertešanas procedura: 2000/14/EK: V pielikums Skaņas intensitates līmenis dB(A) Izmērītais: 97 Garantētais: 99 Chairman of the Board of Management Director Regulatory Affairs & Certification 375LV- 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati- džiai perskaityti originalią instrukciją, ja va- dovautis ir saugoti, kad ja galima būtų nau- dotis vėliau arba perduoti naujam savinin- kui. Išpakuodami įrenginį pastebėję transporta- vimo metu padarytų pažeidimų, praneškite pardavėjui. – Ant įrenginio pritvirtintuose įspėjamuo- siuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalin- ga, norint saugiai naudoti prietaisą. – Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrų- jų įstatymus leidžiančiųjų institucijų nu- rodymų dėl nelaimingų atsitikimų pre- vencijos ir saugos. Nurodymai apie sudedamąsias medžia- gas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galio- jimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinka- mos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap- tarnavimo tarnybą pateikdami pirkimą pa- tvirtinantį kasos kvitą. PAVOJUS Siekiant išvengti gedimų, prietaisą remon- tuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba. – Leidžiama naudoti tik gamintojo patvir- tintus priedus ir atsargines dalis. Origi- nalių priedų ir atsarginių dalių naudoji- mas užtikrina saugų, be gedimų prietai- so funkcionavimą. – Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaer- cher.com dalyje „Service“. PAVOJUS Įspėja apie gresiantį tiesioginį pavojų, ga- lintį sukelti sunkius sužalojimus arba mirtį. 몇 ĮSPĖJIMAS Įspėja apie galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį. 몇 ATSARGIAI Nurodo galimą pavojų, galintį sukelti len- gvus sužalojimus arba materialinius nuos- tolius. DĖMESIO Nuoroda dėl galimo pavojaus, galin čio su- kelti materialinius nuostolius. Bendrieji nurodymai. . . . . . . . . LT 1 Aplinkos apsauga. . . . . . LT 1 Garantija . . . . . . . . . . . . LT 1 Priedai ir atsarginės dalys LT 1 Naudojimo instrukcijoje naudo- jami simboliai . . . . . . . . . LT 1 Simboliai ant prietaiso . . LT 1 Naudojimas pagal paskirtį . . . . LT 2 Netinkamas naudojimas, kurį galima numatyti . . . . . . . LT 2 Tinkami paviršiai . . . . . . LT 2 Saugos reikalavimai . . . . . . . . LT 2 Saugos pastabos dėl valdymo LT 2 Saugos pastabos dėl važiavi- mo . . . . . . . . . . . . . . . . . LT 2 Mašinos su degimo varikliais LT 2 Įrenginiai, ištuštinami pakėlus LT 2 Mašinos su apsauginiu vairuo- tojo stogeliu . . . . . . . . . . LT 2 Saugos pastabos dėl įrenginio transportavimo . . . . . . . . LT 2 Saugos pastabos dėl įprasti- nės ir techninės priežiūros LT 3 Veikimas . . . . . . . . . . . . . . . . . LT 3 Pastabos dėl iškrovimo . . . . . . LT 3 Valdymo ir funkciniai elementai LT 4 Šluojamosios mašinos pa- veikslas . . . . . . . . . . . . . LT 4 Valdymo plotas . . . . . . . LT 4 Pedalai. . . . . . . . . . . . . . LT 4 Kontrolinės lemputės ir ekra- nas . . . . . . . . . . . . . . . . . LT 4 Prieš pradedant naudoti . . . . . LT 5 Stovėjimo stabdžio fiksavimas / atleidimas. . . . . . . . . . . . LT 5 Šluojamosios mašinos be pa- varos mechanizmo stūmimas LT 5 Naudojimo pradžia. . . . . . . . . . LT 5 Bendrieji nurodymai . . . . LT 5 Patikros ir techninės priežiūros darbai. . . . . . . . . . . . . . . LT 5 Degalų pylimas . . . . . . . LT 5 Naudojimas . . . . . . . . . . . . . . . LT 5 Vairuotojo sėdynės reguliavi- mas . . . . . . . . . . . . . . . . LT 5 Mašinos įjungimas . . . . . LT 5 Važiavimo režimas. . . . . LT 6 Valymas . . . . . . . . . . . . . LT 6 Dulkių maišelio ištuštinimas LT 6 Prietaiso išjungimas. . . . LT 7 Transportavimas . . . . . . . . . . . LT 7 Laikymas / eksploatavimo nutrau- kimas . . . . . . . . . . . . . . . . . . . . LT 7 Priežiūra ir aptarnavimas. . . . . LT 7 Bendrieji nurodymai . . . . LT 7 Valymas . . . . . . . . . . . . . LT 7 Priežiūros intervalai . . . . LT 7 Aptarnavimo darbai . . . . LT 7 Pagalba gedimų atveju . . . . . . LT 13 Techniniai duomenys. . . . . . . . LT 14 ES atitikties deklaracija . . . . . . LT 15 Bendrieji nurodymai Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa- kuočių kartu su buitinėmis atlie- komis, bet atiduokite jas perdirbti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdir- bimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus senus įrenginius šalinkite pagal atitinka- mą antrinių žaliavų surinkimo sis- temą. Užtikrinkite, kad variklio alyva, dyzelinas ir benzinas nepatektų į aplinką. Saugokite gruntą, alyvos atliekas tvarkykite laikyda- miesi aplinkos apsaugos reikalavimų. Garantija Priedai ir atsarginės dalys Naudojimo instrukcijoje naudojami simboliai Simboliai ant prietaiso Pavojus nusideginti prisilie- tus prie įkaitusių paviršių! Prieš pradėdami dirbti su prietaisu palaukite, kol išme- tamųjų dujų sistema pakan- kamai atvės. Prietaisą naudoti tik mūvint apsaugines pirštines. Įstrigus tarp judančių trans- porto priemonės dalių, kyla traiškymo pavojus Judančios dalys gali sužeisti. Nelieskite. Gaisro pavojus. Nesiurbkite degančių arba smilkstančių daiktų. Grandinės laikiklis / krano taškas Automobilių keltuvo pastaty- mo vieta Maksimalus pagrindo nuoly- dis važiuojant pakelta nešva- rumų kamera. Važiuokite tik ne į statesnę nei 18% įkalnę. Pažeidimo pavojus! Neplaukite dulkių filtro. 376 LT- 2 Šluojamoji mašina skirta pramoninių patal- pų grindų plotams valyti,o taip pat šiose vietose: automobilių stovėjimo aikštelėse gamybos patalpose logistikos objektuose viešbučiuose mažmeninės prekybos objektuose sandėliavimo vietose pėsčiųjų takuose Šią šluojamąją mašiną naudokite tik pa- gal šioje instrukcijoje pateiktus nurody- mus. Prietaiso naudojimas kitais tikslais lai- komas naudojimu ne pagal paskirtį. Už žalą, susidariusią dėl naudojimo ne pa- gal paskirtį, gamintojas neatsako; visa atsakomybė tenka naudotojui. Jokiu būdu neatlikite jokių įrenginio pa- keitimų. Šluojamoji mašina skirta tik naudojimo instrukcijoje nurodytoms grindų dan- goms. Mašiną galima naudoti tik įmonės arba jos įgaliotų asmenų nurodytoje teritori- joje. Pagrindinės nuorodos: Saugokite prie- taisą nuo lengvai užsidegančių medžia- gų (sprogių arba degių). Niekada nevalykite (nesiurbkite) spro- gių skysčių, degių dujų, neskiestų rūgš- čių ir tirpiklių! Tai taikoma benzinui, dažų skiedikliui arba mazutui, kurie su- mišę su siurbimo oru gali sudaryti spro- gius garus ir mišinius, taip pat acetonui, neskiestoms rūgštims, tirpikliams, nes jie gali pažeisti įrenginio medžiagas. Jokiu būdu nešluokite / nesiurbkite re- aktyviųjų metalų dulkių (pvz., aliuminio, magnio, cinko), nes reaguodamos su stipriais šarminiais arba rūgštiniais vali- kliais, jos virsta sprogiomis dujomis. Nevalykite (nesiurbkite) degančių arba smilkstančių daiktų. Prietaisas nepritaikytas siurbti sveikatai pavojingas medžiagas. Prietaisą draudžiama naudoti uždarose patalpose. Draudžiama būti pavojingoje zonoje. Draudžiama naudoti prietaisą sprogioje aplinkoje. Draudžiama mašina vežti asmenis. Draudžiama šiuo įrenginiu stumti / traukti ar transportuoti kitus daiktus. Asfaltas Pramoninių statinių grindiniai Monolitinės grindys Betonas Tašytų akmenų grindinys (Taikoma tik Suomijai) Jei prietaisas tu- rėtų PVC-žarną, jo negalima naudoti žemoje aplinkos temperatūroje (žemiau 0°C). Kilus klausimams dėl prietaiso, kreipkitės į „Kärcher“. Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negali- ma naudoti. Jei naudojate prietaisą pavojingoje aplinkoje (pvz., degalinėje), paisykite atitinkamų nurodymų dėl saugos. Drau- džiama naudoti prietaisą sprogioje aplinkoje. PAVOJUS Sužalojimų pavojus! Nenaudokite įrenginio be apsauginio stogo nuo krentančių daiktų zonose, kur krentantys daiktai galėtų pasiekti operatorių. Operatorius prietaisą privalo naudoti pagal paskirtį. Jis turi paisyti aplinkos sąlygų, o dirbdamas su prietaisu – neto- liese esančių žmonių, ypač vaikų.

tina laikytis teisės aktų, taisyklių ir įstatymų, reglamentuojančių transporto priemonių eismą. Prieš darbo pradžią operatorius turi įsi- tikinti, kad yra tinkamai sumontuota ir veikia visa apsauginė įranga. Įrenginio operatorius atsako už kitiems asmenims įvykusius nelaimingus atsiti- kimus ir žalą jų turtui. Operatorius turi dėvėti priglundančius drabužius. Avėkite tvirtą avalinę ir ne- dėvėkite laisvų rūbų. Prieš judėdami patikrinkite artimą zoną (pvz., ar joje nėra vaikų). Užtikrinkite pakankamą matomumą! Nepalikite mašinos be priežiūros, jei įjungtas variklis. Naudotojas gali palikti mašiną tik tada, kai variklis yra išjung- tas ir užtikrinama, kad mašina negalės naudotis pašaliniai asmenys ir ištrauk- tas raktas. Ištraukite raktą, kad mašina negalėtų pasinaudoti pašaliniai asmenys. Prietaisą gali naudoti tik įgalioti asme- nys, išmokyti naudotis ir pademonstra- vę savo sugebėjimus dirbti su prietaisu. Šis prietaisas nepritaikytas naudoti as- menims (taip pat vaikams) su fizine, sensorine ar dvasine negalia arba as- menims, neturintiems pakankamai rei- kiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakingam asme- niui ir jam nurodant, kaip prietaisas turi būti naudojamas. Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu. ATSARGIAI Pažeidimo pavojus! Nešluokite juostų, vir- vių ir vielų, kadangi jos gali apsivynioti apie besisukantį šepetį. PAVOJUS Sužalojimų rizika! Prieš važiuodami pati- krinkite pagrindo tvirtumą. PAVOJUS Nelaimingo atsitikimo ir sužalojimo pavo- jus! Važiavimo greitį pritaikykite pagal esa- mas aplinkybes. Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršių. Važiuokite tik ne į statesnę nei 18% įkalnę. Mašina gali apvirsti, kai važiuojama ant ne- stabilaus pagrindo. Todėl naudokite mašiną tik ant tvirto pa- grindo. Mašina gali apvirsti jai per daug pasvirus į šoną. Mašina gali būti pasvirus į šoną dau- giausiai 10 % posvyrio kampu. Nenaudokite prietaiso didesniame negu 1200 m aukštyje. Pavojus Sužalojimų pavojus! Neuždenkite išmetamųjų dujų išėjimo angos. Nelieskite ir nebūkite prie išmetamųjų dujų angos (kyla pavojus nusideginti). Nesilieskite prie variklio (kyla pavojus nusideginti). Išmetamosios dujos yra nuodingos ir kenkia sveikatai, todėl jų negalima įkvėpti. Išjungus variklis visiškai sustoja praėjus maždaug 3–4 sekundėms. Tuo metu būkite toliau nuo pavaros mechanizmo. PAVOJUS Sužalojimų pavojus! Dirbdami ištuštinimo pakėlus įrenginiu, iki galo pakelkite sušluotų nešvarumų talpyklą ir užfiksuokite. Saugumas tik už pavojaus zonų ribų. PASTABA Apsauginis vairuotojo stogelis (papildo- mas) apsaugo nuo didesnių krentančių daiktų. Tačiau jis neapsaugo nuo pervažia- vimo! Kasdien tikrinkite, ar nėra apsauginio gaubto pažeidimo. Jei pažeistas apsauginis gaubtas ar atskiri jo elementai, būtina pakeisti visą apsauginį gaubtą. Neleidžiama vykdyti jokių apsauginio gaubto pakeitimų ar montuoti kitus „Kärcher“ neleidžiamus elementus, su- dedamąsias dalis ir sudedamuosius mazgus. Tuščio prietaiso svoris (transporto svo- ris) transportavimo metu ant priekabos ar transporto priemonėje. Naudojimas pagal paskirtį Netinkamas naudojimas, kurį galima numatyti Tinkami paviršiai Saugos reikalavimai Saugos pastabos dėl valdymo Saugos pastabos dėl važiavimo Mašinos su degimo varikliais Įrenginiai, ištuštinami pakėlus Mašinos su apsauginiu vairuotojo stogeliu Saugos pastabos dėl įrenginio transportavimo 377LT- 3 Transportuodami įrenginį, atjunkite ba- terijos gnybtus, o patį įrenginį gerai pri- tvirtinkite. Prieš atlikdami mašinos valymo ir tech- ninės priežiūros darbus, keisdami dalis arba atlikdami kitų mašinos funkcijų nu- statymus, išjunkite mašiną ir ištraukite uždegimo raktą. Atliekant darbus prie elektros įrangos, turi būti atjungta akumuliatoriaus bateri- ja. Tam pirmiausiai reikia atjungti minuso, o po to pliuso polį. Pakartotinis prijungimas atliekamas priešinga eilės tvarka. Pirmiau prijun- giamas pliuso, o po to minuso polis. Prietaisui plauti nenaudokite vandens žarnos arba aukšto spaudimo vandens srovės (gali įvykti trumpas sujungimas arba kitoks prietaiso pažeidimas). Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs perso- nalas. Laikykitės galiojančių vietos pramonėje kintamose vietose naudojamų prietaisų saugos patikros reikalavimų. Prietaisą naudokite tik mūvėdami ap- sauginėmis pirštinėmis. Šluojamoji mašina veikia šlavimo į semtuvą principu. – Besisukantis šepetys nukreipia nešva- rumus tiesiai į nešvarumų kamerą. – Šoninė šluota išvalo šluojamo pavir- šiaus kampus ir pakraščius ir nustumia nešvarumus į šepečio judėjimo kelią. – Smulkios dulkės įsiurbiamos siurbimo orpūte per dulkių filtrą. PAVOJUS Sužalojimų ir pažeidimų pavojus! Perkraudami įrenginį, atsižvelkite į jo svorį! Nenaudokite šakinio krautuvo, nes gali- te sugadinti įrenginį. Įrenginiui perkrauti naudokite tinkamą rampą arba kraną! Naudodami pakylą, įsitikinkite, ar grindų laisvumas siekia 70 mm. Jei įrenginys tiekiamas ant padėklo, iš pridėtų lentų pasigaminkite rampą nu- važiavimui. Tam skirtą instrukciją rasite 2 psl. (vidi- nė viršelio pusė). Svarbi pastaba: kiekvieną lentą tvirtai suveržkite dviem varžtais. Saugos pastabos dėl įprastinės ir techninės priežiūros Veikimas Pastabos dėl iškrovimo Tuščio įrenginio masė (trans- portavimo masė) 880 kg*

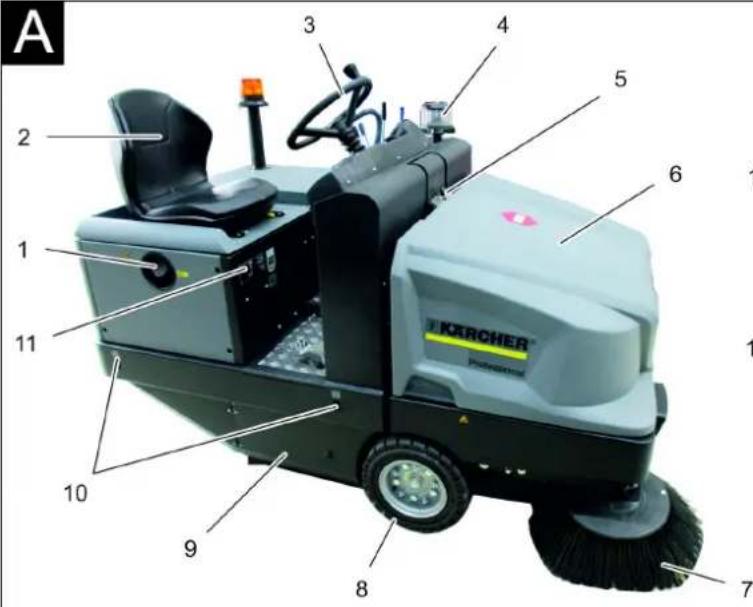

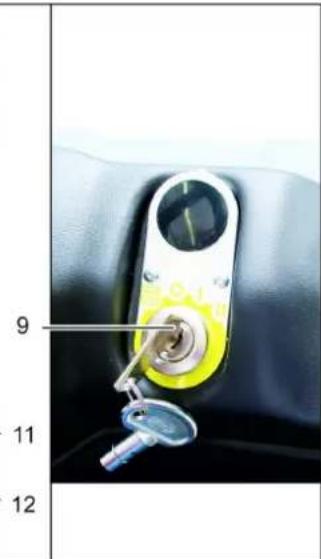

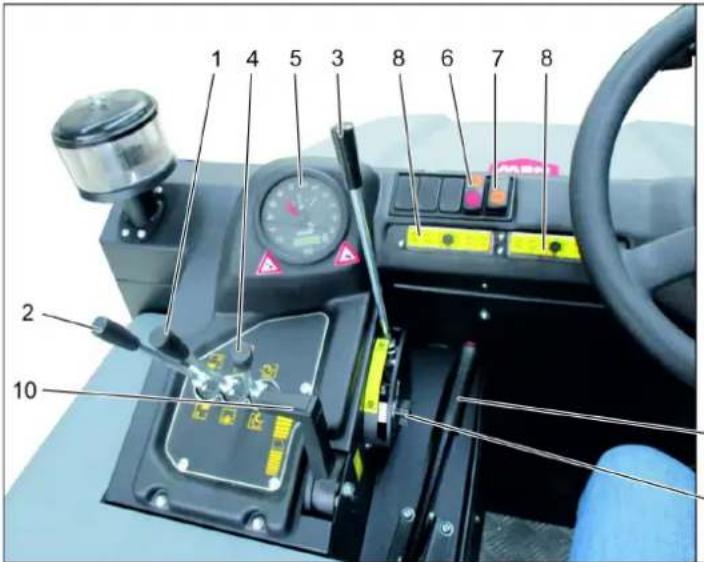

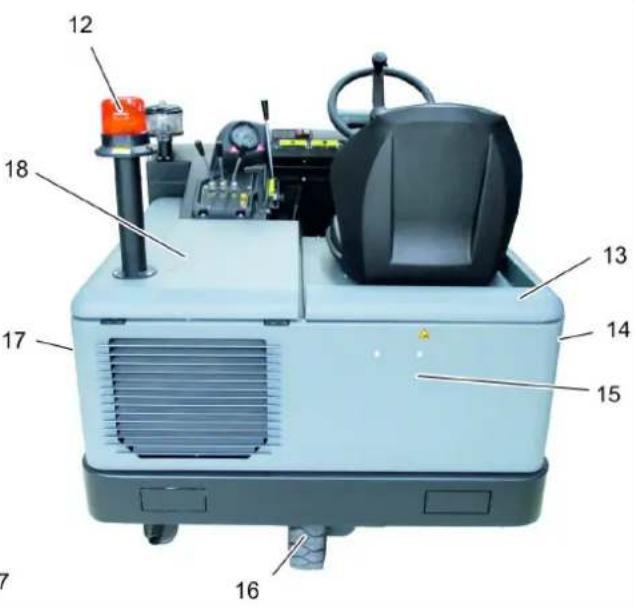

• Sumontavus priedus, masė padidėja. 378 LT- 4 Paveikslas 1 Bako dangtelis 2 Sėdynė (su kontaktiniu sėdynės jungi- kliu) 3Vairas 4 Išcentrinis atskyriklis 5 Prietaiso gaubto fiksatorius 6 Prietaiso gaubtas 7 Šoninė šluota, dešinėje 8 Priekinis ratas 9 Besisukančio šepečio prieiga 10 Tvirtinimo taškas 11 Duomenų lentelė 12 Švyturėlis 13 Įrenginio gaubtas dešinėje 14 Uždanga, dešinėje 15 Galinė uždanga 16 Galinis ratas 17 Uždanga, kairėje 18 Gaubtas kairėje (variklio gaubtas) Paveikslas 1 Šlavimo veleno ir šoninių šluotų valdy- mo svirtis Svirtį nulenkti į priekį: Šlavimo veleną įjungti, šoninę šluotą nuleisti ir įjungti. Svirtį patraukti atgal: Šlavimo velenas įjungtas 2 Nešvarumų kameros valdymo svirtis Nešvarumų kameros pakėlimas ir nulei- dimas 3 Šlavimo veleno valdymo svirtis Pakelti / nuleisti šlavimo veleną 4 Kameros sklendės valdymo svirtis Kameros sklendės atidarymas / uždary- mas 5 Kontrolinės lemputės ir ekranas 6 Ventiliatoriaus ir filtro valymo mecha- nizmo jungiklis Padėtis viduryje: Filtro valymo mecha- nizmas ir ventiliatorius išjungti Padėtis gale: ventiliatorius įjungtas Padėtis priekyje: Filtro valymo mecha- nizmas įjungtas 7 Signalo jungiklis 8 Saugikliai 9 Uždegimo spynelė Kaitinamojo siūlo ženklas: pakaitinimas Padėtis „0“: išjungti variklį Padėtis „1“: degimas įjungtas Padėtis „2“: paleisti variklį 10 Variklio apsukų reguliatorius Akceleratoriaus svirtis 11 Stovėjimo stabdys 12 Šlavimo veleno reguliavimas dėl nusi- dėvėjimo / šlavimo lygio nustatymas Paveikslas 1 Stabdžio pedalas 2 Važiavimo pirmyn / atgal pedalas Paveikslas 1 Eksploatavimo valandų skaitiklis 2 Įkrovos įspėjamoji lemputė 3 Alyvos slėgio įspėjamoji lemputė 4 Aušinamojo skysčio įspėjamoji lemputė 5 Į variklį įsiurbiamas oras Valdymo ir funkciniai elementai Šluojamosios mašinos paveikslas Valdymo plotas Pedalai Kontrolinės lemputės ir ekranas 379LT- 5 6 Likusio degalų kiekio įspėjamoji lempu-

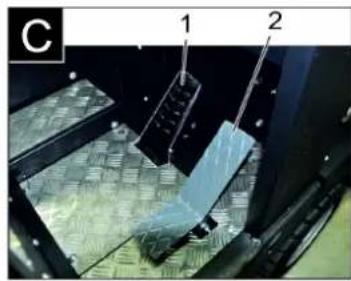

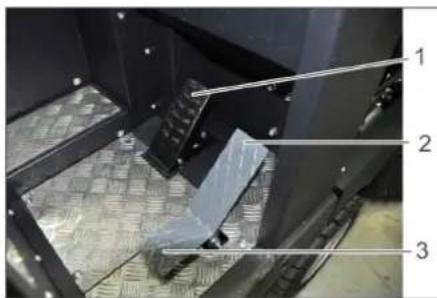

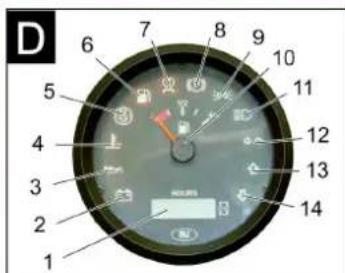

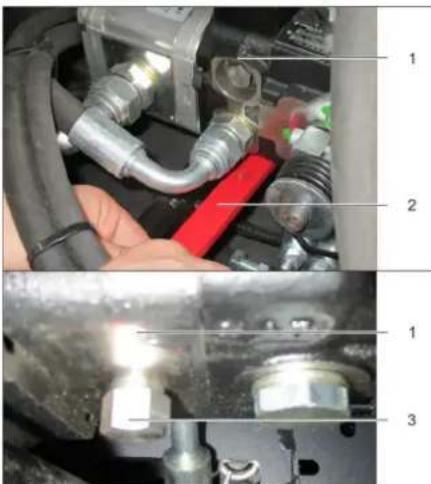

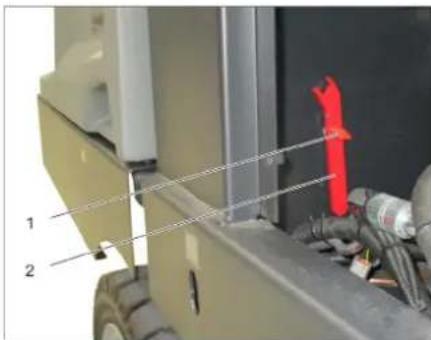

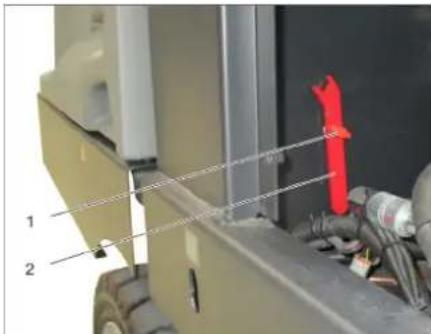

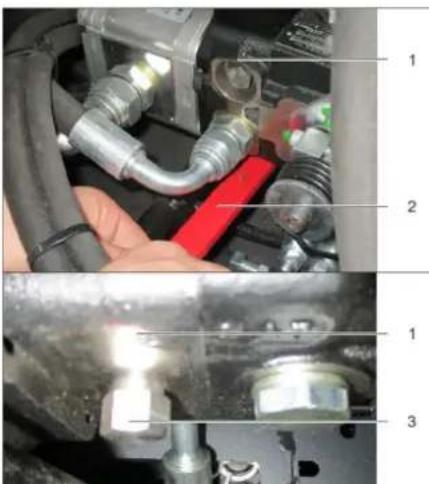

7 Pakaitinimo kontrolinė lemputė 8 Kontrolinė lemputė (neprijungta) 9 Stovėjimo / trumpųjų šviesų žibinto kon- trolinė lemputė (papildoma įranga) 10 Degalų indikatorius 11 Neturi funkcijos, žiba tik paleidžiant va- riklį (automatinė vidinė patikra) 12 Neveikia 13 Neveikia 14 Neveikia Paspauskite stabdžių pedalą ir taip at- leiskite stovėjimo stabdį. Paspauskite stabdžių pedalą ir taip už- fiksuokite stovėjimo stabdį. Pastaba Šis veikimo būdas yra reikalingas tuomet, kai prietaisas turi būti stumiamas nuo padė- klo arba kai prietaisas turi būti velkamas ar neįjungus variklio turi būti traukiamas ant transporto priemonės. DĖMESIO Šluojamosios mašinos nestumkite nenau- dodami pavaros mechanizmo ilgus atstu- mus ir didesniu nei 10 km/h greičiu. 1 Varžtas 2Raktas Išsukite varžtą. Išimkite raktą. 1 Hidraulinis siurblys 2Raktas 3 Veržlė Veržlę raktu atlaisvinkite (įjunkite lais- vąją eigą) tol, kol prietaisą bus galima pastumti. SVARBU: Pastūmus prietaisą veržlę reikia vėl priveržti (išjungti laisvąją eigą = važiavimo padėtis). Prieš naudojimo pradžią, perskaitykite variklio gamintojo naudojimo instrukciją ir ypač laikykitės saugos reikalavimų. Pastatykite prietaisą ant lygaus pavir- šiaus. Ištraukite uždegimo raktą. Stovėjimo stabdžio fiksavimas. Degalų bako lygio patikra. Patikrinti variklio alyvos lygį. Patikrinkite aušinamojo skysčio lygį iš- lyginamojoje talpykloje. Patikrinkite ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. Patikrinkite, ar ant ratų nėra apsivijusių juostų. Patikrinkite ir, jei reikia, išvalykite išcen- trinį atskyriklį ir oro filtrą. Patikrinkite, ar veikia visi valdymo ele- mentai. Patikrinkite, nepažeistas prietaisas. Filtro valymo mygtuku išvalykite dulkių filtrą. Pastaba: aprašymą žr. skyriuje „Patikra ir techninė priežiūra“. PAVOJUS Sprogimo pavojus!

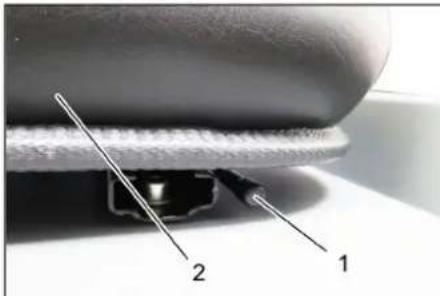

Naudokite tik naudojimo instrukcijoje nurodytus degalus. Nepilkite degalų uždaroje patalpoje. Draudžiama rūkyti ir naudoti atviros ugnies šaltinius. Atkreipkite dėmesį, kad degalų negali patekti ant įkaitusių paviršių. Pagal degalų bako indikatorių patikrin- kite, kiek yra degalų. Išjunkite variklį. Atidarykite bako dangtelį. Pripildykite dyzelinių degalų baką. Nuvalykite ištekėjusius degalus ir užda- rykite bako dangtelį. 1 Sėdynės reguliavimo svirtis 2 Vairuotojo sėdynė Patraukite sėdynės reguliavimo svirtį į išorę. Perstumkite sėdynę ir atleiskite svirtį, sėdynė užsifiksuoja. Pajudinkite sėdynę pirmyn bei atgal ir taip patikrinkite, ar ji užsifiksavo. Pastaba: mašinoje sumontuotas kontakti- nis sėdynės jungiklis. Atsikėlus nuo vairuo- tojo sėdynės, mašina išjungiama. 1 Stovėjimo stabdys 2 Variklio apsukų reguliatorius Atsisėskite ant vairuotojo sėdynės. Stovėjimo stabdžio fiksavimas. Variklio apsukų svirtį pastumkite treč- daliu į priekį. Uždegimo raktą įkiškite į uždegimo spy- ną. Uždegimo raktą pasukite į padėtį „kaiti- namasis siūlas“. Žiba pakaitinimo lemputė. Varikliui paleisti paspauskite stabdžių pedalą. Užgesus pakaitinimo lemputei, uždegi- mo raktą pasukite į padėtį „II“. Jei mašina įsijungė, paleiskite uždegi- mo raktą. Pastaba: niekada nejunkite starterio ilgiau nei 10 sekundžių. Prieš įjungdami starterį iš naujo, palaukite mažiausiai 10 sekundžių. Prieš pradedant naudoti Stovėjimo stabdžio fiksavimas / atleidimas Šluojamosios mašinos be pavaros mechanizmo stūmimas Naudojimo pradžia Bendrieji nurodymai Patikros ir techninės priežiūros darbai Kas dieną prieš darbo pradžią Degalų pylimas Naudojimas Vairuotojo sėdynės reguliavimas Mašinos įjungimas Pakaitinimas Variklio paleidimas 380 LT- 6 1 Stabdžio pedalas 2 Važiavimo pedalas „pirmyn“ 3 Važiavimo pedalas „atgal“ Iki galo pirmyn pastumkite variklių (dar- binių) apsukų svirtį. Paspauskite ir palaikykite paspaudę ak- seleratoriaus pedalą. Atleiskite stovėjimo stabdį. Iš lėto spauskite važiavimo pedalą „pir- myn“. PAVOJUS Sužalojimų pavojus! Važiuojant atbulomis, neturi būti kelia- mas pavojus kitiems žmonėms. Jei rei- kia, instruktuokite reikiamus asmenis. Iš lėto spauskite važiavimo pedalą „at- gal“. Važiavimo pedalu galite tolydžiai regu- liuoti važiavimo greitį. Pedalas neturi trūkčioti, kad nesugestų hidraulinė sistema. Jei važiuojant pasvirusiais paviršiais sumažėja galia, šiek tiek atleiskite va- žiavimo pedalą. Atleiskite važiavimo pedalą ir mašina savaime pradės stabdyti ir sustos. Pastaba: stipriau stabdyti galite spausdami stabdžio pedalą. Stovinčių kliūčių apvažiavimas iki 70 mm atstumu: Važiuokite į priekį lėtai ir atsargiai. Stovinčių kliūčių apvažiavimas daugiau nei 70 mm atstumu: Kliūtis galima apvažiuoti tik naudojant tinkamą platformą. DĖMESIO Nevalykite pakuočių, vielų ir panašių daik- tų, nes tai gali pažeisti prietaiso mechaninę įrangą. Pastaba: norėdami pasiekti optimalų valy- mo rezultatą, pasirinkite tinkamą judėjimo greitį. Pastaba: dirbant reikia reguliariai valyti dulkių filtrą. Pastaba: Jei dažnai dirbate aplinkoje, ku- rioje yra smulkių dulkių, filtrą valykite daž- niau. 1 Šlavimo veleno ir šoninių šluotų valdy- mo svirtis 2 Nešvarumų kameros valdymo svirtis 3 Šlavimo veleno valdymo svirtis 4 Kameros sklendės valdymo svirtis Šlavimo veleno ir šoninių šluotų valdy- mo svirtis Valdymo svirtį (1) nulenkti į priekį: Šlavi- mo veleną įjungti, šoninę šluotą nuleisti ir įjungti. Valdymo svirtį (1) nulenkti į atgal: Šlavi- mo velenas įjungtas. Nešvarumų kameros valdymo svirtis

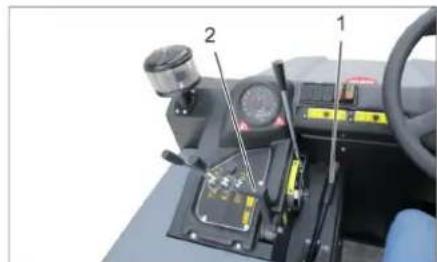

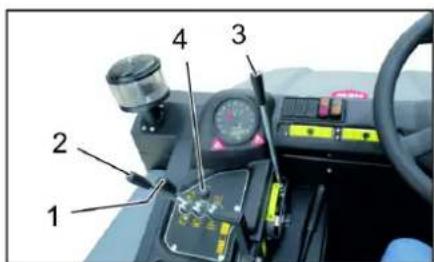

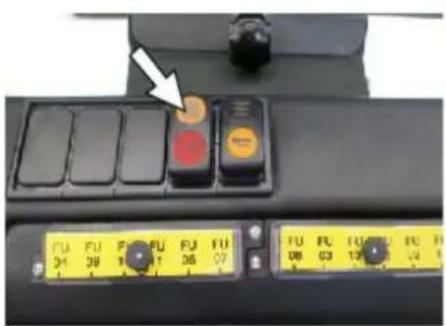

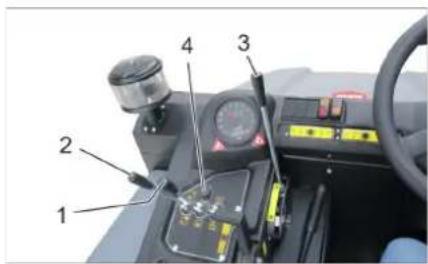

Nešvarumų kameros (2) valdymo svirtis pirmyn: nešvarumų kamera nuleidžia- ma. Nešvarumų kameros (2) valdymo svirtis atgal: nešvarumų kamera pakeliama. Besisukančio šepečio valdymo svirtis Šlavimo veleno valdymo svirtį (3) nu- lenkti į priekį: Šlavimo velenas pakyla. Šlavimo veleno valdymo svirtį (3) nu- lenkti atgal: Šlavimo velenas nusilei- džia. Kameros sklendės valdymo svirtis Kameros sklendės (4) valdymo svirtis pirmyn: nešvarumų kameros sklendė atveriama. Kameros sklendės (4) valdymo svirtis atgal: nešvarumų kameros sklendė už- veriama. Įjunkite orpūtę. Valant plotus: Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo vele- nas įjungtas. Šlavimo veleno valdymo svirtį (3) nu- lenkti atgal: Šlavimo velenas nusilei- džia. Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. Valant kraštus: Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į priekį: Šlavimo vele- nas įjungtas, šoninė šluota įjungta, ji nu- sileidžia. Šlavimo veleno valdymo svirtį (3) nu- lenkti atgal: Šlavimo velenas nusilei- džia. Išjunkite orpūtę. Valant plotus: Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo vele- nas įjungtas. Šlavimo veleno valdymo svirtį (3) nu- lenkti atgal: Šlavimo velenas nusilei- džia. Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. Valant kraštus: Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į priekį: Šlavimo vele- nas įjungtas, šoninė šluota įjungta, ji nu- sileidžia. Šlavimo veleno valdymo svirtį (3) nu- lenkti atgal: Šlavimo velenas nusilei- džia. PAVOJUS Sužalojimų pavojus! Ištuštinant nešvarumų kamerą, jos ju- dėjimo zonoje negali būti žmonių ir gy- vūnų. Apvirtimo pavojus! Tuštindami nešvarumų kamerą, prietai- są pastatykite ant lygaus paviršiaus. 몇 ĮSPĖJIMAS Sutraiškymo pavojus! Jokiu būdu nelieskite mechaninė s iš- tuštinimo sistemos traukių. Nestovėkite po pakelta nešvarumų kamera. DĖMESIO Sužalojimų ir pažeidimų pavojus! Ištuštinimo metu gali išslysti medžia- gos, kai sukasi šlavimo velenas. Laiky- kitės pakankamo atstumo. Pakelkite šlavimo veleną ir šoninę šluo- tą pakelti valdymo svirtimi: Valdymo svirtį 1 palenkti į vidurį, o valdymo svirtį 3 nulenkti į priekį. Važiavimo režimas Važiavimas į priekį Važiavimas atgal Vairavimas Stabdymas Kliūčių apvažiavimas Valymas Valdymo svirtis Sausų grindų šlavimas Drėgnų arba šlapių grindų šlavimas Dulkių maišelio ištuštinimas 381LT- 7 Užverkite kameros sklendę, tam pa- traukite valdymo svirtį (4) atgal. Pakelkite nešvarumų kamerą, tam pa- traukite nešvarumų kameros valdymo svirtį (2) atgal. Lėtai privažiuokite prie surinktuvo. Stovėjimo stabdžio fiksavimas. Atverkite kameros sklendę, tam pa- spauskite nešvarumų kameros valdy- mo svirtį (4) pastumkite pirmyn ir ištuš- tinkite nešvarumų kamerą. Užverkite kameros sklendę, tam pa- traukite kameros sklendės valdymo svirtį (4) atgal ir palaukite kol atsivers iki galo. Atleiskite stovėjimo stabdį. Iš lėto nuvažiuokite nuo surinktuvo. Iki galo nuleiskite nešvarumų kamerą, tam pastumkite nešvarumų kameros valdymo svirtį (2) pirmyn. Pakelkite šlavimo veleną ir šoninę šluo- tą pakelti valdymo svirtimi: Valdymo svirtį 1 palenkti į vidurį, o valdymo svirtį 3 nulenkti į priekį. Užverkite kameros sklendę, tam pa- traukite valdymo svirtį (4) atgal. Iki galo atgal patraukite variklio apsukų svirtį. Paspauskite ir palaikykite paspaudę ak- seleratoriaus pedalą. Stovėjimo stabdžio fiksavimas. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. PAVOJUS Transporto žala! Tuščio prietaiso svoris (transporto svo- ris) transportavimo metu ant priekabos ar transporto priemonėje. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. Prietaisą prie tvirtinimo taškų (4x) tvir- tinkite įtempiamaisiais diržais, lynais ar grandinėmis. Prietaisą prie ratų tvirtinkite pleištais. Šlavimo mašinos transportavimo metu išimkite akumuliatorių. PAVOJUS Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį. Šlavimo mašiną laikyti ant lygaus pavir- šiaus, sausoje, neapšerkšnijusioje aplinkoje. Uždėti dangą kaip apsaugą nuo dulkių. Pakelkite besisukantį šepetį ir šoninę šluotą, kad nebūtų pažeisti šeriai. Užverkite talpyklos sklendę. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. Apsaugokite jį, kad nenuriedėtų. Jei šlavimo mašina nenaudojama ilgesnį laiką, atkreipkite dėmesį: Pakeiskite variklio alyvą. Jei gali būti šalčio, išleiskite aušinamąjį skystį arba patikrinkite, ar yra pakanka- mai antifrizo. Išvalykite valomojo įrenginio išorę ir vi- dų. Atjunkite baterijos gnybtus. Įkraukite bateriją, vėliau prikraukite ją kas 2 mėnesius. DĖMESIO Pažeidimo pavojus! Neplaukite dulkių filtro. Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs perso- nalas. Mobilių pramoniniam naudojimui skirtų prietaisų sauga turi būti tikrinama pagal VDE (Vokietijos elektrotechnikos asoci- acija) 0701. Pastatykite prietaisą ant lygaus pavir- šiaus. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. ATSARGIAI Pažeidimo pavojus! Prietaisui plauti nenaudokite vandens žarnos arba aukšto spaudimo vandens srovės (gali įvykti trumpas sujungimas arba kitoks prietaiso pažeidimas). PAVOJUS Sužalojimų pavojus! Naudokite respiratorių ir apsauginius akinius. Prietaisą nuvalykite šluoste. Nupūskite prietaisą suslėgtu oru. Prietaisą nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste. Pastaba: nenaudokite agresyvių valymo priemonių. Pastaba: eksploatavimo valandų skaitiklis rodo techninės priežiūros laiką. Pastaba: visus techninės priežiūros dar- bus turi atlikti kliento įgalioti kvalifikuoti spe- cialistai. Prašome bet kada kreiptis į firmos „Kärcher“ atstovus. Kasdienė priežiūra: Degalų bako lygio patikra. Patikrinti variklio alyvos lygį. Patikrinkite aušinamojo skysčio lygį iš- lyginamojoje talpykloje. Patikrinkite ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. Patikrinkite degalų filtrą. Patikrinkite ir, jei reikia, išvalykite išcen- trinį atskyriklį ir oro filtrą. Patikrinkite, ar veikia visi valdymo ele- mentai. Patikrinkite, nepažeistas prietaisas. Priežiūra kas savaitę: Išvalykite vandens aušintuvą. Išvalykite hidraulinį aušintuvą. Patikrinkite hidraulinę sistemą. Patikrinkite hidraulinės alyvos lygį. Patikrinkite stabdžių skysčio lygį. Patikrinkite, ar nesusidėvėję sandarini- mo juostos, jei reikia, jas pakeiskite. Patikrinkite ir patepkite kameros sklen- dę. Techninės priežiūros darbai kas 50 eks- ploatavimo valandų: išleiskite vandenį iš vandens atskyriklio nuo dyzelio Nusidėvėjimo tikrinimas: Pakeiskite sandarinimo juostas. Sureguliuokite arba pakeiskite šoninius tarpiklius. Pakeiskite valomąjį veleną. Pakeiskite šoninę šluotą. Pastaba: aprašymą žr. skyriuje „Techninės priežiūros darbai“. Pastaba: garantija suteikiama tik tais atve- jais, kai garantijos teikimo laikotarpiu visus techninės priežiūros darbus pagal techni- nės priežiūros žurnalą atlieka įgaliota „Kär- cher“ klientų aptarnavimo tarnyba. Techninės priežiūros darbai po 50 eks- ploatavimo valandų: Pirmąją techninę priežiūrą pagal pati- kros žurnalą paveskite atlikti klientų ap- tarnavimo tarnybai. Techninė priežiūra po 250/500/1000/ 1500/2000 eksploatavimo valandų: Techninę priežiūrą pagal patikros žur- nalą paveskite atlikti klientų aptarnavi- mo tarnybai. Pasiruošimas: Pastatykite prietaisą ant lygaus pavir- šiaus. Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. Stovėjimo stabdžio fiksavimas. PAVOJUS Sužalojimų pavojus! Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą. Saugumas tik už pavojaus zonų ribų. Prietaiso išjungimas Transportavimas Laikymas / eksploatavimo nutraukimas Priežiūra ir aptarnavimas Bendrieji nurodymai Valymas Prietaiso vidaus valymas Prietaiso išorės valymas Priežiūros intervalai Naudotojo atliekami techninės priežiūros darbai Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai Aptarnavimo darbai Bendrieji saugos reikalavimai 382 LT- 8 1 Apsauginio strypo laikiklis 2 Apsauginis strypas Aukštam ištuštinimui apsauginį strypą paverskite aukštyn ir įkiškite į laikiklį (apsaugota būsena). Naudodami baterijas būtinai laikykitės šių nurodymų: PAVOJUS Sprogimo pavojus! Naudokite tik baterijas su uždengia- mais poliais. Jei pametėte polių uždan- gas, jas pakeiskite. PAVOJUS Sprogimo pavojus! Nedėkite ant baterijos įrankių ir panašių daiktų. Gali kilti trumpojo jungimo ir sprogimo pavojus. PAVOJUS Sužalojimų pavojus! Švinas jokiu būdu negali patekti ant žaizdų. Po kontakto su baterijomis būti- nai nusiplaukite rankas. PAVOJUS Gaisro ir sprogimo pavojus! Draudžiama rūkyti ir naudoti atviros ugnies šaltinius. Užtikrinkite pakankamą patalpų, kurio- se įkraunamos baterijos vėdinimą, nes įkraunant baterijas išsiskiria ypač spro- gios dujos. PAVOJUS Išėsdinimo pavojus! Į akis ar ant odos užtiškusią rūgštį gau- siai nuplaukite švariu vandeniu. Po to nedelsdami kreipkitės į gydytoją.

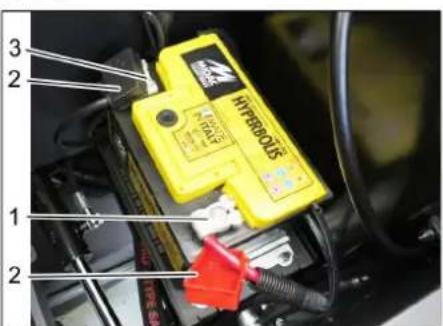

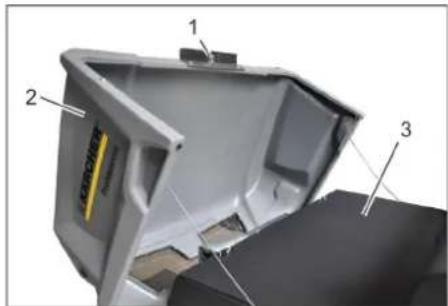

Užterštus drabužius išplaukite vande- niu. Prietaise įrengta priežiūros nereikalaujanti baterija. 1 Teigiamas polius 2 Polių dangtelis 3 Neigiamas polius Įstatykite bateriją į baterijos laikiklį. Tvirtai užveržkite baterijos dugno laiki- klius. Prijunkite poliaus gnybtą (raudonas ka- belis) prie teigiamo poliaus (+). Prijunkite poliaus gnybtą prie neigiamo poliaus (-). Pritvirtinkite baterijų polių dangtelius. Baterijos polius ir gnybtus patepkite po- lių apsaugos priemone. ATSARGIAI Pažeidimo pavojus! Jei naudojamos rūgštinės baterijos, rei- kia reguliariai tikrinti jų skysčio lygį. Atsukite visų elementų gaubtelius. Rūgštingumo matuokliu paimkite iš kie- kvieno elemento po mėginį. – Visiškai įkrautos baterijos rūgšties spe- cifinis svoris siekia 1,28 kg/l, kai tempe- ratūra lygi 20 °C. – Iš dalies išsikrovusios baterijos rūgšties specifinis svoris siekia nuo 1,00 iki 1,28 kg/l. – Rūgšties specifinis svoris visuose bate- rijos elementuose turi būti vienodas. Rūgšties mėginius sugrąžinkite į tuos pačius elementus. Jei skysčio lygis yra per žemas, į ele- mentus įpilkite iki žymos destiliuoto vandens. Įkraukite bateriją. Užsukite elementų gaubtelius. PAVOJUS Sužalojimų pavojus! Naudodami bateriją atkreipkite dėmesį į saugos reikalavimus. Vadovaukitės įkroviklio gamintojo naudojimo instruk- cija. PAVOJUS Pažeidimo pavojus! Baterijai įkrauti naudokite tik tinkamą įkroviklį

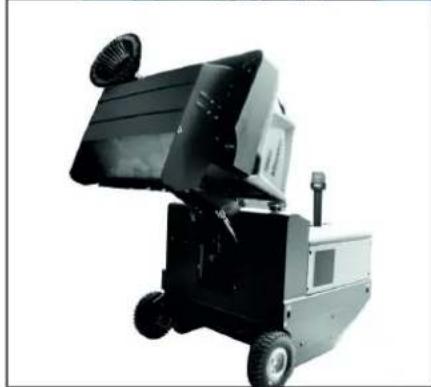

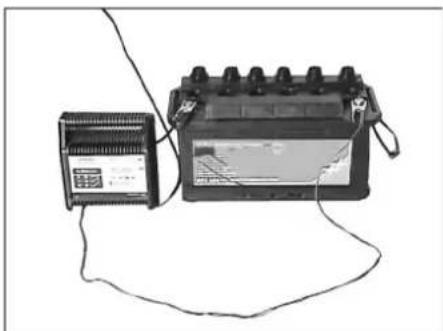

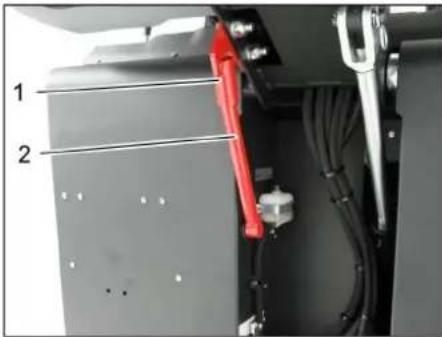

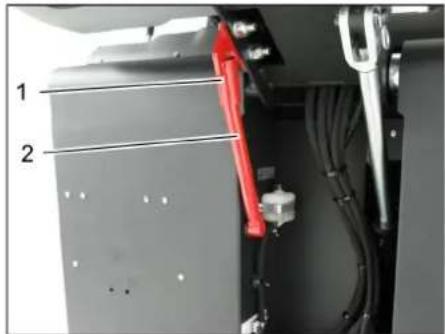

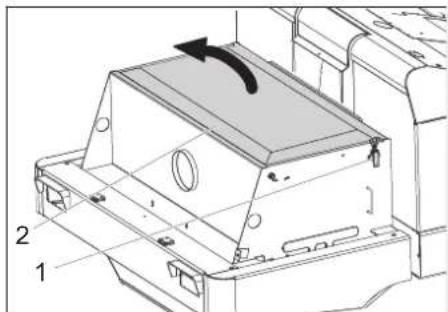

Atsukite visų elementų gaubtelius. (taikoma tik neaptarnaujamai baterijai) Prijunkite įkroviklio teigiamą polių prie baterijos teigiamo poliaus. Prijunkite įkroviklio neigiamą polių prie baterijos neigiamo poliaus. Įkiškite tinklo jungiklį ir įjunkite įkroviklį. Įkraukite bateriją kuo mažesne įkrovimo srove. Įkrovę bateriją, atjunkite įkroviklį iš pra- džių iš tinklo, o po to nuo baterijos. Užsukite elementų gaubtelius. (taikoma tik neaptarnaujamai baterijai) Prijunkite poliaus gnybtą prie neigiamo poliaus (-). Prijunkite poliaus gnybtą prie teigiamo poliaus (+). Atleiskite baterijos dugno laikiklius. Išimkite akumuliatoriaus bateriją iš laiki- klio. Naudotą bateriją utilizuokite pagal ga- liojančias nuostatas. PAVOJUS Sužalojimų pavojus! Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą. Saugumas tik už pavojaus zonų ribų. Neišleiskite variklio alyvos, ma- zuto, dyzelino ir benzino į aplin- ką. Saugokite gruntą, naudotą alyvą utilizuokite laikydamiesi aplinkos apsaugos reikalavi- mų. Saugos nurodymai dėl baterijos Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir trans- porto priemonės instrukcijoje! Naudokite akių apsaugos prie- mones! Saugokite vaikus nuo rūgščių ir baterijų! Sprogimo pavojus! Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti ki- birkštis ir rūkyti! Išėsdinimo pavojus! Pirmoji pagalba! Įspėjimas! Atliekų tvarkymas! Akumuliatorių baterijos neiš- meskite į šiukšlių konteinerį! Įdėkite ir prijunkite baterijas Patikrinkite ir pakoreguokite akumuliatoriaus skysčio lygį (tik mažai priežiūros reikalaujančiuose akumuliatoriuose) Baterijų įkrovimas Akumuliatoriaus baterijos išmontavimas Patikrinkite stabdžių skystį ir papildykite 383LT- 9 1 Apsauginio strypo laikiklis 2 Stabdžių skysčio rezervuaras 3 Dangtelis Pakelkite šlavimo atliekų rezervuarą ir sutvirtinkite apsauginiu strypu, žr. sky- rių „Šlavimo atliekų ištuštinimas“ Patikrinkite, ar stabdžių skysčio rezer- vuare yra pakankamai stabdžių skys- čio. Pastaba Pripildymo lygis turi būti tarp nuorodų min. ir maks.. Jei reikia, pripildykite šiuo metu galimą įsigyti DOT stabdžių skystį. PAVOJUS Pavojus nudegti! Palaukite, kol variklis atvės. Patikrinkite variklio alyvos lygį anks- čiausiai praėjus 5 minutėms po variklio išjungimo. 1 Alyvos pripildymo dangtelis (variklis) 2 Alyvos matuoklė Ištraukite alyvos matuoklę. Nuvalykite ir vėl įkiškite alyvos matuo- klę. Ištraukite alyvos matuoklę. Patikrinkite alyvos lygį. Įkiškite atgal alyvos matuoklę. – Alyvos lygis turėtų būti tarp žymių „MIN“ ir „MAX“. – Jei alyvos yra mažiau nei iki žymės „MIN", pripilkite alyvos į variklį. – Nepilkite į variklį alyvos daugiau nei iki „MAX" žymės. Nusukite alyvos pripildymo dangtelį. Įpilkite variklio alyvos. Informaciją apie alyvos rūšį rasite sky- riuje „Techniniai duomenys“. Uždarykite alyvos pripildymo dangtelį. Palaukite mažiausiai 5 minutes. Patikrinti variklio alyvos lygį. ATSARGIAI Pavojus nusideginti įkaitusia variklio alyva! Palaukite, kol variklis atvės. Paruoškite gaudyklę mažiausiai 6 li- trams alyvos. Palaukite, kol variklis atvės. Išsukite alyvos išleidimo varžtą. Nusukite alyvos pripildymo dangtelį. Išleiskite alyvą. 1 Variklio alyvos filtras 2 Degalų filtras Nusukite alyvos filtrą. Išvalykite laikiklį ir sandarinimo vietas. Prieš montuodami naują alyvos filtrą, alyva patepkite filtro sandariklį. Sumontuokite ir tvirtai ranka priveržkite naują alyvos filtrą. Įsukite alyvos išleidimo varžtą su nauju tarpikliu. Užveržimo momentas: 25 Nm

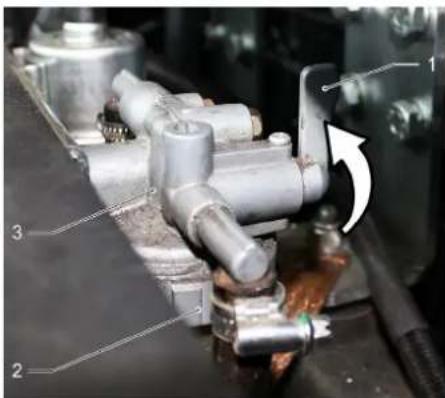

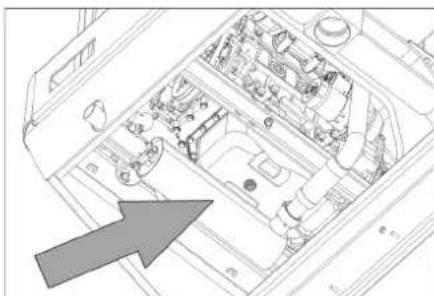

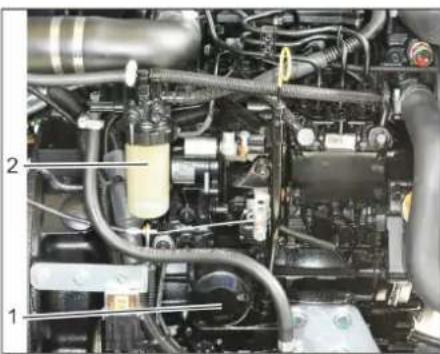

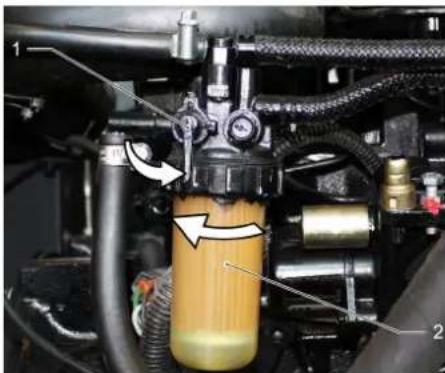

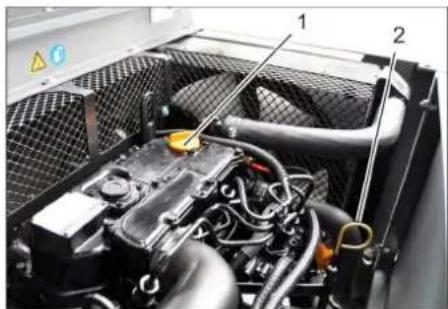

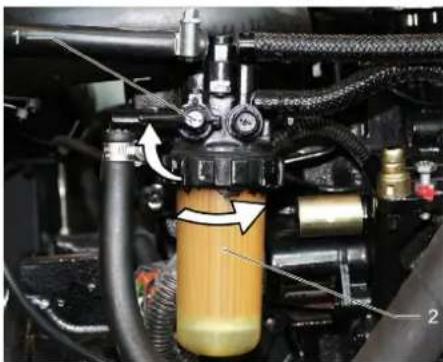

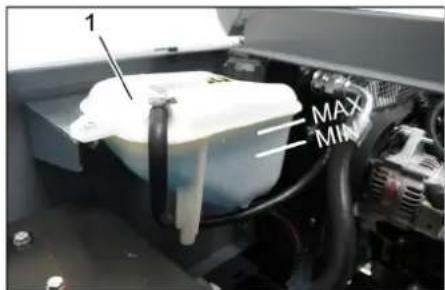

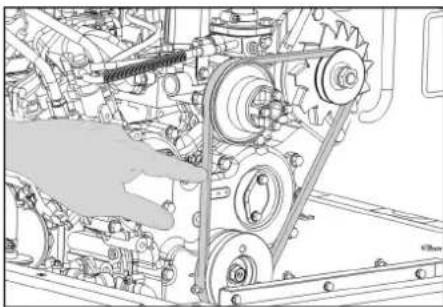

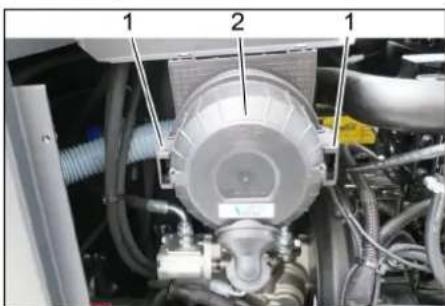

Įpilkite variklio alyvos. Tinkamos alyvos rūšys ir reikalingas kiekis nurodyti skyriuje „Techniniai duo- menys“. Uždarykite alyvos pripildymo dangtelį. Maždaug 10 sekundžių palaukite, kol veikia variklis. Patikrinti variklio alyvos lygį. Patikrinkite, ar neužsiteršęs degalų fil- tras. Jei reikia, išvalykite degalų filtrą ir jo korpusą arba pakeiskite degalų filtrą. 1 Degalų čiaupas 2 Degalų filtras Užsukite degalų čiaupą. Atsukite ir pakeiskite degalų filtrą. 1 Degalų čiaupas 2 Degalų filtras PASTABA Prieš montuodami į degalų filtrą pripilkite dyzelino. Įsukite naują degalų filtrą. Degalų filtrą užveržkite 20?? Nm suki- mo momentu. Atverkite degalų čiaupą. 1 Degalų čiaupas 2 Atskyriklio indas 3 vandens skirtuvas, Užsukite degalų čiaupą. Nusukite ir ištuštinkite atskyriklio indą. Prisukite atskyriklio indą. Atverkite degalų čiaupą. Variklio alyvos lygio patikra ir alyvos įpylimas Variklio alyvos ir jos filtro keitimas Degalų filtrą patikra Degalų filtro keitimas Kondensato išleidimas iš dyzelinių degalų vandens atskyriklio 384 LT- 10 PASTABA Nekelkite nešvarumų kameros. Atidarykite valiklio uždangą. 1 Hidraulinės alyvos stebėjimo langelis 2 Dangtelis, alyvos įpiltuvas Per akutę patikrinkite hidraulinės alyvos lygį. – Alyvos lygis turėtų būti tarp žymių „MIN“ ir „MAX“. – Jei alyvos yra mažiau nei iki žymės „MIN", pripilkite hidraulinės alyvos. Nusukite alyvos įpiltuvo dangtelį. Išvalykite įpylimo vietą. Papildykite hidraulinės alyvos. Informaciją apie alyvos rūšį rasite sky- riuje „Techniniai duomenys“. Užsukite alyvos įpiltuvo dangtelį. PASTABA Hidraulinės sistemos techninę priežiūrą gali atlikti tik Kärcher klientų aptarnavimo tarnyba. Stovėjimo stabdžio fiksavimas. Paleiskite variklį. Patikrinkite visų hidraulinės alyvos žar- nų ir jungčių sandarumą. 1 Aušinamojo skysčio išlyginamoji talpy- kla Skysčio lygį tikrinkite, kai variklis neįkai- tęs. Patikrinkite aušinamojo skysčio lygį iš- lyginamojoje talpykloje. Tinkamas aušinimo skysčio lygis turi būti tarp MIN ir MAKS.. PAVOJUS Pavojus nudegti ir nusiplikyti! Bent 20 minučių palaukite, kol vandens atvės aušintuvas. Vandens aušintuvo aušinimo skysčio lygis tikrinamas aušinimo skysčio išlygi- nimo rezervuare. Žr. skyrių „Aušinimo skysčio lygio tikrini- mas“. Išvalykite aušintuvo plokšteles. Nešvarumus valykite minkštu šepečiu, aukštu slėgiu ar nedideliu vandens slė- giu. Patikrinkite visų aušintuvo žarnų ir jung- čių sandarumą. Išvalykite ventiliatorių. Paleiskite variklį. Nešvarumų kamerą pakelkite iki gali- nės padėties. Išjunkite variklį. Stovėjimo stabdžio fiksavimas. Įstatykite apsauginį strypą aukštam iš- tuštinimui. Pašalinkite valomojo veleno juostas arba virves. Išimkite apsauginį strypą. Paleiskite variklį. Nešvarumų kamerą nuleiskite iki gali- nės padėties. Išjunkite variklį. 1Raktas 2 Šoninė uždanga Pakelkite nešvarumų kamerą ir parem- kite apsauginiu strypu. Raktu atidarykite šoninę uždangą. 1 Kronšteinas 2 Sparnuotoji veržlė 3 Šoninis tarpiklis Atsukite sparnuotąsias veržles. Nuimkite kronšteiną. Šoninį sandariklį paverskite į išorę. Išsukite besisukančio šepečio laikiklio tvirtinamąjį varžtą ir paverskite laikiklį į išorę. Išimkite besisukantį šepetį. Besisukančio šepečio įdėjimas judėjimo kryptimi (vaizdas iš viršaus) Pastaba: Įdėdami naują šepetį, atsižvelkite į šerių padėtį. Sumontuokite naują besisukantį šepetį. Besisukančio šepečio išpjovos turi būti užmautos ant priešais esančios ašies iškyšų. Pastaba: sumontavę naują besisukantį še- petį, iš naujo nustatykite šlavimo plotą. Pastaba: gamykloje yra nustatytas 80 mm šlavimo plotas ir valomajam velenui dėvin- tys jį galite tolygiai reguliuoti. Patikrinti padangų oro slėgį. Išjunkite siurbimo orpūtę. Šluojamąją mašiną užvežkite ant ly- gaus grindinio, stipriai padengto dulkė- mis arba kreida. Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo vele- nas įjungtas. Šlavimo veleno valdymo svirtį (3) nu- lenkti atgal: Šlavimo velenas nusilei- džia. Šlavimo veleną paleiskite 10 s. Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į vidurį. Šlavimo veleno valdymo svirtį (3) nu- lenkti į priekį: Šlavimo velenas pakyla. Patraukite mašiną atgal. Patikrinkite šlavimo plotą. Šlavimo plotas turi būti stačiakampio, kurio plotis, formos. Atidarykite ir nustatykite reguliavimo dėl nusidėvėjimo (12) atraminį varžtą. Hidraulinės alyvos kiekio tikrinimas ir pildymas Hidraulinės sistemos tikrinimas Patikrinti aušinamojo skysčio lygį Patikrinkite ir išvalykite vandens / hidraulinės alyvos aušintuvus Besisukančio šepečio tikrinimas Valomojo veleno keitimas Besisukančio šepečio šlavimo ploto tikrinimas ir nustatymas 385LT- 11 Reguliatorius į viršų: siaura šlavimo ap- imtis. Reguliatorius į apačią: plati šlavimo ap- imtis. Atraminį varžtą vėl priveržkite. Kaip aprašyta, patikrinti šlavimo veleno šlavimo apimtį. Pakelkite šoninę šluotą. Šluojamąją mašiną užvežkite ant ly- gaus grindinio, stipriai padengto dulkė- mis arba kreida. Šoninę šluotą nuleisti naudojant valdy- mo svirtį ir leisti veikti maždaug 10 se- kundžių. Pakelkite šoninę šluotą. Patraukite mašiną atgal. Patikrinkite šlavimo plotą. Šlavimo plotas turi siekti 40-50 mm. Dviem reguliuojamaisiais varžtais pa- tikslinkite šlavimo plotą. Patikrinkite šlavimo plotą. PAVOJUS Sužalojimų pavojus! Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą. Saugumas tik už pavojaus zonų ribų. Pakelkite nešvarumų kamerą ir įtvirtin- kite apsauginį strypą. Aukštam ištuštinimui apsauginį strypą paverskite aukštyn ir įkiškite į laikiklį (apsaugota būsena). 1 Apsauginio strypo laikiklis 2 Apsauginis strypas Kaip aprašyta skyriuje „Šepečio veleno keitimas", atidarykite šoninę uždangą. Atsukite šoninės skardos 6 sparnuotą- sias veržles. Atsukite priekinės skardos 3 veržles (13 mm). Šoninį tarpiklį paspauskite žemyn tiek (ilga anga), kad atstumas iki grindų bus 1-3 mm. Tvirtai priveržkite skardas. Pakartokite procedūrą kitoje įrenginio pusėje. Įjunkite rankinę filtro valymo sistemą. 몇 ĮSPĖJIMAS Sužalojimų pavojus! Dirbdami su filtravimo įranga, naudokite respiratorių. Laikykitės saugos reikala- vimų dė l smulkiųjų dalelių. Filtro valymo mygtuku išvalykite dulkių filtrą. Ištuštinkite nešvarumų kamerą. 1 Prietaiso gaubto fiksatorius 2 Prietaiso gaubtas 3 Filtro dangtelis Atsukite varžtus su žvaigždės formos galvute ir šitaip atleiskite fiksatorių. Prietaiso gaubtą paverskite į priekį. 1 Filtro dangtelio fiksatorius (2x) 2 Filtro dangtelis Atidarykite fiksatorius. Atidarykite filtro dangtelį. 1 Įstrižinė traukė 2 Dulkių filtras Patikrinkite dulkių filtrą, jei reikia, išvaly- kite arba pakeiskite. Pastaba Keisti dulkių filtrą gali tik Kärcher klientų aptarnavimo tarnyba. Uždėkite ir užsklęskite filtro dangtelį. Trapecinės pavaros diržą veikiant 10 kg svoriu, jis turi išlinkti maždaug 7-9 mm. Kreipkitės į įgaliotą klientų aptarnavimo tarnybą dėl trapecinio diržo įtempimo. 1 Fiksatorius 2 Oro filtro gaubtas Nuimkite šonines dangas. Nuimkite oro filtro korpusą. Pakeiskite oro filtro kasetę. Pastaba: montuokite išpūtimo anga že- myn (žr. pav.). Šoninės šluotos šlavimo ploto tikrinimas ir nustatymas Šoninių tarpiklių reguliavimas Dulkių filtro valymas rankiniu būdu Dulkių filtro tikrinimas / keitimas Trapecinės pavaros diržo tikrinimas ir nustatymas Oro filtro patikra ir keitimas

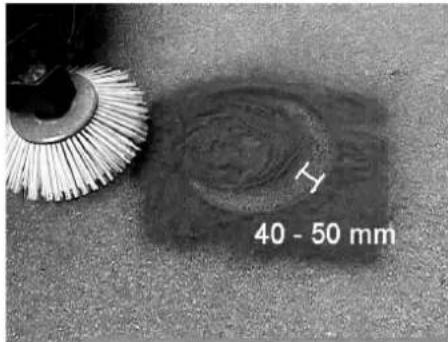

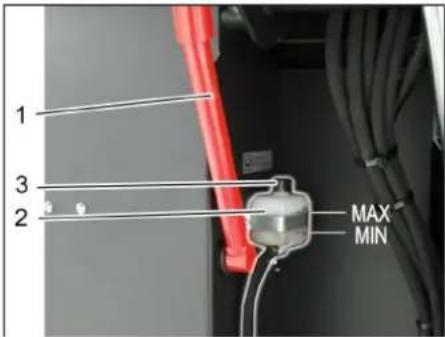

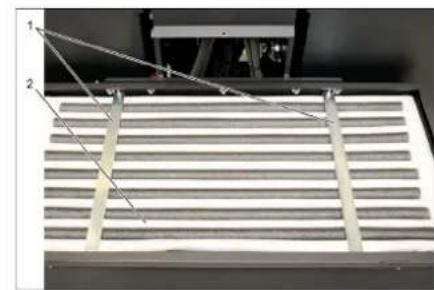

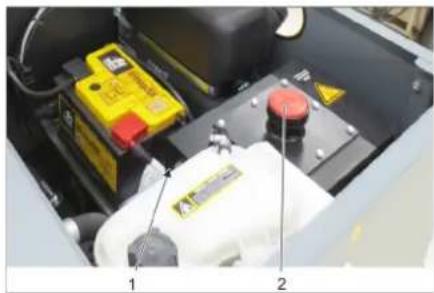

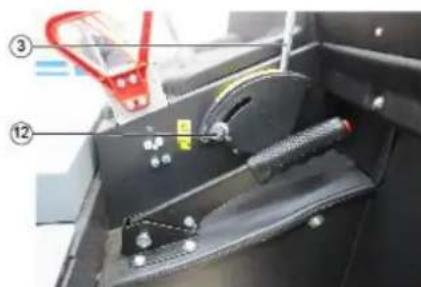

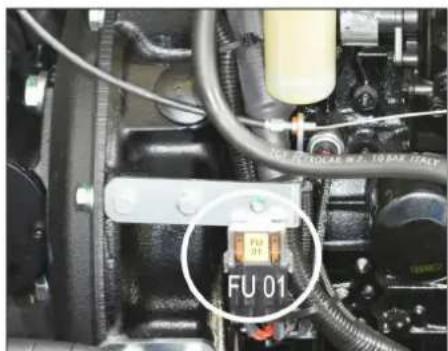

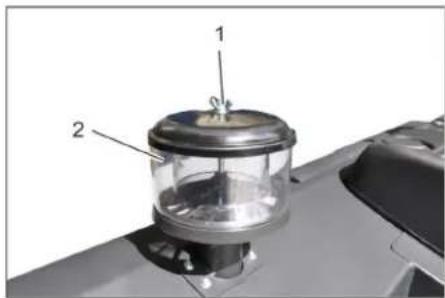

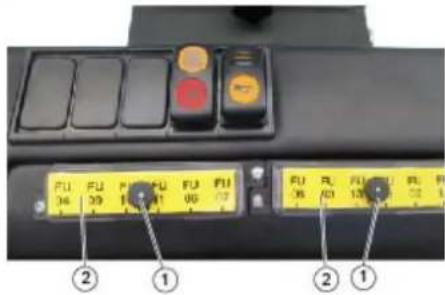

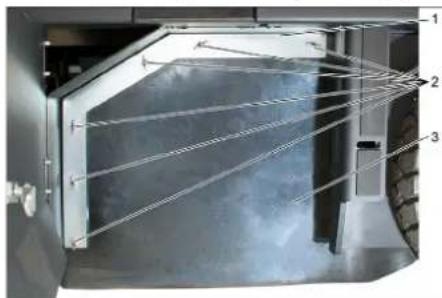

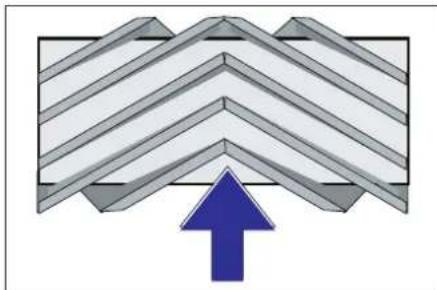

386 LT- 12 1 Sparnuotoji veržlė 2 Išcentrinis atskyriklis Atsukite išcentrinio atskyriklio sparnuo- tąją veržlę. Išvalykite išcentrinį atskyriklį. 1 Rievėtoji veržlė 2 Saugiklių dėžutės dangtelis Atsukite rievėtą veržlę. Atverkite saugiklių dėžutės dangtelį. Patikrinkite saugiklius. Pakeiskite pažeistus saugiklius. Pastaba: naudokite tik vienodos vertės saugiklius. Pastaba: saugiklis FU 01 yra variklio sky- riuje.

• Šiuos saugiklius leidžiama keisti tik klien- tų aptarnavimo tarnybai, nes reikalingas galimų prietaiso klaidų patikrinimas. Išcentrinio atskyriklio valymas Saugiklių keitimas FU 01* Pagrindinis jungiklis 60 A FU 02 Garsinis signalas 25 A FU 03 Apsauginė relė Daugiafunkcis ekranas 10 A FU 04 Švyturėlis 5 A FU 05 Apsauginė relė Laiko delsa 25 A FU 06 Mašinisto kabina (pa- pildoma įranga) Stiklų valytuvas 10 A FU 07 Degalų siurblys 10 A FU 08 Starteris 3 A FU 09 Apšvietimas kairėje 7,5 A FU 10 Apšvietimas dešinėje 7,5 A FU 11 Darbinis apšvietimas 10 A FU 12 Išpurtymo sistema Siurbimo orpūtė 25 A FU 13 Atbulinės eigos signa- las 5 A 387LT- 13 Pagalba gedimų atveju Gedimas Šalinimas Prietaisas neįsijungia Užimkite vietą vairuotojo sėdynėje, aktyvinamas kontaktinis sėdynės jungiklis. Varikliui paleisti paspauskite stabdžių pedalą. Įkraukite arba pakeiskite bateriją Įpilkite degalų, išleiskite orą iš degalų sistemos Pakeisti degalų filtrą Patikrinkite ir, jei reikia, suremontuokite degalų tiekimo sistemą, movas ir jungtis Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Variklis veikia netolygiai Išvalykite oro filtrą arba pakeiskite oro filtro kasetę Patikrinkite ir, jei reikia, suremontuokite degalų tiekimo sistemą, movas ir jungtis Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Perkaito motoras Įpilkite aušinamojo skysčio Išplaukite aušintuvą Įtempkite trapecinės pavaros diržą Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Variklis veikia, tačiau mašina va- žiuoja lėtai arba visai nevažiuoja Atleiskite stovėjimo stabdį Išjunkite laisvąją eigą (važiavimo padėtis) Akseleratoriaus svirtį nustatykite iki galo į priekį (aukštos apsukos). Patikrinkite, ar nėra apsivijusių juostų ir virvių. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Švilpimas hidraulinėje sistemoje Įpilkite hidraulinio skysčio Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Šepečiai nesisuka arba sukasi la- bai lėtai. Akseleratoriaus svirtį nustatykite iki galo į priekį (aukštos apsukos). Patikrinkite, ar nėra apsivijusių juostų ir virvių. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Per mažai arba nėra siurbimo ga- lios prie šepečio Patikrinkite ir išvalykite arba pakeiskite dulkių filtrą. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Prietaisas dulkėja Šoninių tarpiklių reguliavimas Įjunkite orpūtę Patikrinkite ir išvalykite arba pakeiskite dulkių filtrą. Pakeiskite filtro dėžės tarpiklį Atidarykite šlavimo atliekų rezervuaro dangtį. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Šluojami nešvarumai lieka Ištuštinkite dulkių maišelį Patikrinkite ir išvalykite arba pakeiskite dulkių filtrą. Pakeiskite besisukantį šepetį Nustatykite šlavimo plotą Pakeiskite nešvarumų kameros sandarinamąją juostą Pašalinkite valomojo šepečio blokuotę Atidarykite šlavimo atliekų rezervuaro dangtį. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Nepakyla arba nenusileidžia ne- švarumų kamera Akseleratoriaus svirtį nustatykite iki galo į priekį (aukštos apsukos). Pašalinti apsauginę atramą nuo nešvarumų talpyklos Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Šlavimo atliekų rezervuaro dangtis neatsidaro Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą Hidraulinės sistemos judinamų da- lių veikimo sutrikimai Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą 388 LT- 14 Techniniai duomenys KM 120/250 R D Classic Mašinos duomenys Važiavimo pirmyn greitis km/h 9 Važiavimo atgal greitis km/h 4 Važiavimo posvyris (maks.) % 18 Valomas plotas be šoninės šluotos m

/h 8 100 Šoninėmis šluotomis valomas plotas m

/h 10 800 Darbinė pusė be šoninės šluotos mm 900 Darbinė pusė su šonine šluota mm 1 200 Apsauga nuo purškiamo vandens -- IPX 3 Naudojimo trukmė su pilnu degalų baku h 4 Variklis Tipas -- YANMAR 3TNV76A Tipas -- Trijų cilindrų keturtaktis dyzelinis variklis

Išmetamų teršalų kiekio matavimas pagal ES reglamente 2016/1628 nu- statytą matavimo tvarką (V lygis) g/kWh 932,0 Aušinimo būdas -- Aušinimas vandeniu Sukimosi kryptis -- prieš laikrodžio rodyklę Anga mm 70 Kėlimas mm 82 Darbinė eiga cm

Alyvos kiekis l 3,5 Darbinis apsukų kiekis 1/min 2 500 Maksimalus apsukų kiekis 1/min 2 500 Tuščiosios eigos apsukų skaičius 1/min 1 300 Didžiausia galia kW/PS 15,8 / 21,5 Didžiausias sukimo momentas, esant 2100 1/min. Nm 67,9 Alyvos filtras -- Filtro kasetė Įsiurbiamo oro filtras -- Vidinio filtro kasetė, išorinio filtro kasetė Degalų filtras -- Filtro kasetė Elektros įranga Baterija V, Ah 12, 60 Generatorius, kintamosios srovės V, A 12, 55 Starteris -- elektrinis starteris Hidraulinė sistema Alyvos kiekis visoje hidraulinėje sistemoje l 26,5 Alyvos kiekis hidrauliniame bake l 21,2 Alyvos rūšys Variklis (virš 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40 Variklis (nuo 0 iki 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40 Variklis (žemiau 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40 Hidraulika -- HV 46 Dulkių maišelis Maks. iškrovimo aukštis mm 1 400 Nešvarumų kameros talpa l 250 Besisukantis šepetys Valomojo veleno skersmuo mm 300 Besisukančio veleno plotis mm 900 Apsukų kiekis 1/min 350 Šlavimo plotas mm 80 Šoninė šluota Šoninės šluotos skersmuo mm 600 Apsukų kiekis (reguliuojamas tolydžiai) 1/min 0–60 Visos guminės padangos 389LT- 15 Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rin- ką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsau- gos reikalavimus. Jei mašinos modelis kei- čiamas su mumis nepasitarus, ši deklaraci- ja nebegalioja. Winnenden, 2020/01/01 Priekinės, dydis -- 15-4.5x8 Galinės, dydis -- 15-4.5x8 Stabdžiai Priekiniai ratai -- mechaninis Galinis ratas -- hidrostatiniai Filtravimo ir siurbimo sistema Tipas -- Maišelio formos filtras Apsukų kiekis 1/min 2 800 Smulkių nešvarumų filtro plotas m

/h 800 Išpurtymo sistema -- Elektros variklis Aplinkos sąlygos Temperatūra °C nuo -5 iki +40 Oro drėgmė, nesvarbi % 0–90 Nustatytos vertės pagal EN 60335-2-72 Keliamas triukšmas Garso slėgio lygis L

dB(A) 3 Garantuotas triukšmo lygis L

dB(A) 99 Mašinos vibracija Delno/rankos vibracijos poveikis m/s
