MANUALE UTENTE Max Power RY36C60A RYOBI

Questo prodotto non è adatto a persona con energia fi siche, sensoriali o mentali ridotte oswana l'esperienza e la conoscenza necessarie, a meno che non siano supervisionate o abbiano ricevuto le istruzioni necessarie per utilizzato questo prodotto da una persona quali cata. Costoro devono essere sorvegliati durante l'utilizzo del prodotto. I bambini non devono utilizzato, pulire o giocare con il prodotto che, quando non è in uso, deve essere tenuto lontano alla loro portata.

(NL) Let op!

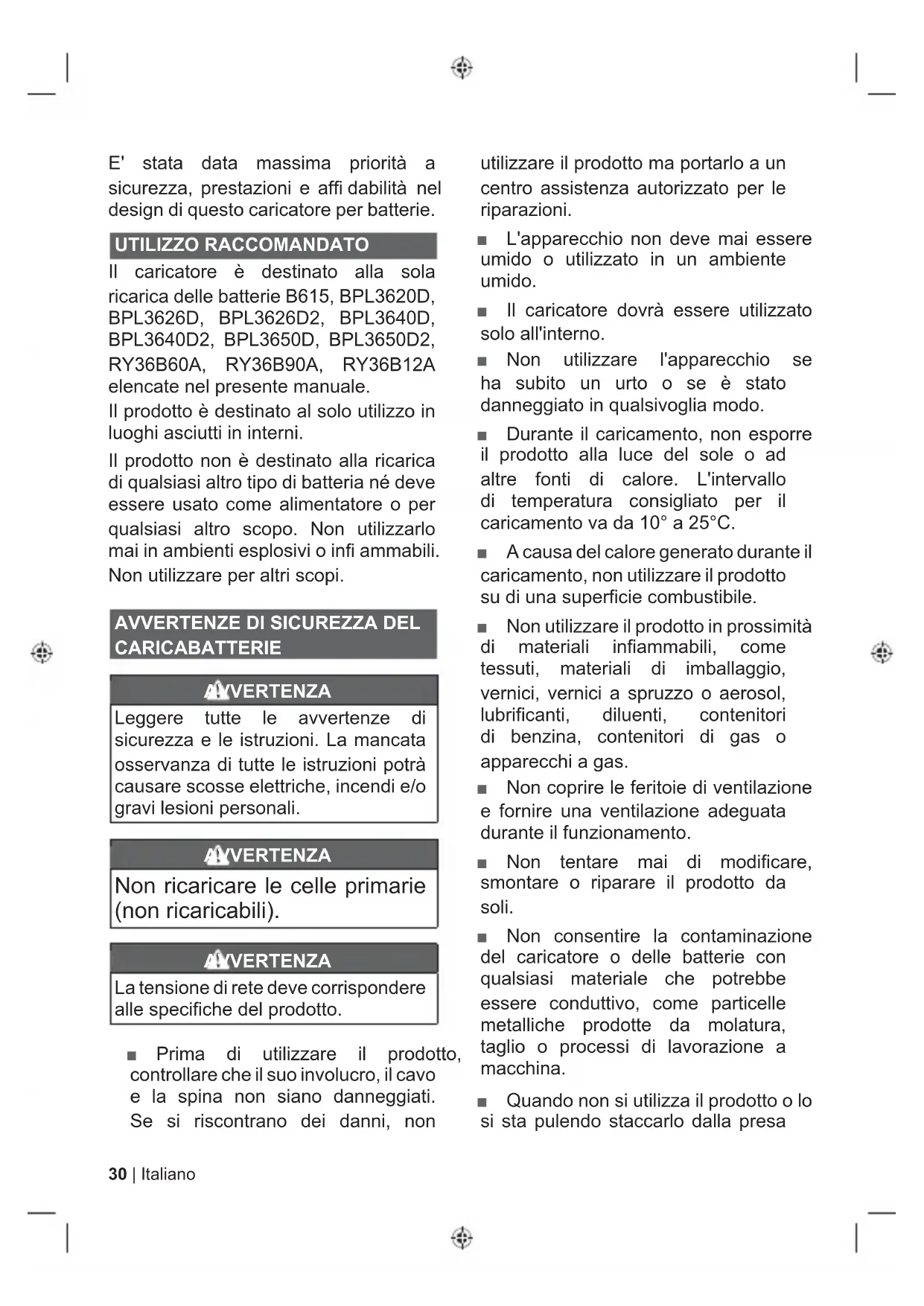

E' stata data massima priorità a sicurezza, prestazioni e affiabilità nel design di questo caricatore per batterie.

UTILIZZO RACCOMANDATO

Il caricatore è destinato alla solaricarica delle batterie B615, BPL3620D, BPL3626D, BPL3626D2, BPL3640D, BPL3640D2, BPL3650D, BPL3650D2, RY36B60A, RY36B90A, RY36B12A elencate nel presente manuale.

Il prodotto è destinato al solo utilizzato in luoghi asciutti in interni.

Il prodotto non è destinato alla ricarica di qualsiasi altri tipo di batteria né deve essere usato come alimentatore o per qualsiasi altri scopo. Non utilizzarlo mai in ambienti esplosivi o infi ammabili. Non utilizzato per altri scopi.

AVVERTENZE DI SICUREZZA DEL CARICABATTERIE

AVERTENZA

Leggere tutte le avventenze di sicurezza e le istruzioni. La mancata osservanza di tutte le istruzioni potra causare scosse elettriche, incendi e/o gravi lesioni personali.

AVERTENZA

Non ricaricare le celle primarie (non ricaricabili).

VERTENZA

La tensione di rete deve corrispondere alle specifiche del prodotto.

• Prima di utilizzato il prodotto, controllare che il suo involucro, il cavo e la spina non siano danneggiati. Se si riscontrano dei danni, non

utilizzare il prodotto ma portarlo a un centro assistenza autorizzato per le riparazioni.

L'apparecchio non deve mai essere umido o utilizzato in un ambiente umido.
Il caricatore dovra essere utilizzato solo all'interno.
Nonutilizzare l'apparecchio se ha subito un urto o se è stato danneggiato in qualsvoglia modo.
- Durante il caricamento, non esporre il prodotto alla luce del sole o ad altre fonti di calore. L'intervallo di temperatura consigliato per il caricamento va da 10^ a 25^ .
A causa del calore generato durante il caricamento, non utilizzato il prodotto su di una superficie combustibile.
Non utilizzare il prodotto in prossimità di materiali infiammabili, come tessuti, materiali di imballaggio, vernici, vernici a spruzzo o aerosol, lubricanti, diluenti, contentori di benzina, contentori di gas o appearecchi a gas.
Non coprire le feritoie di ventilazione e fornire una ventilazione adeguata durante il funzionamento.
Non tentare mai di modificare, smontare o riparare il prodotto da soli.
Non consentire la contaminazione del caricatore o delle batterie con qualsiast materiale che potrebbe essere conduttivo, come particelle metalliche prodotte da molatura, taglio o processi di lavorazione a macchina.
- Quando non si utilizes il prodotto o lo si sta pulendo staccarlo alla presa

di corrente.

■ Usare solo una prolunga omologata e in buone condizioni.
Non caricare delle batterie che mostrino segni di perdite. Smaltirle correttamente.
Non caricare mai una batteria danneggiata. Sostituire

i mmediatamente i pacchi batteria danneggiati.

Prima di agli utilizzato, controllare il cavo dell'alimentazione per evidenze eventuali danni. In caso di danni, far sostuire da personale qualificato presso un centro servizi autorizzato per evitare di correre rischi.

AVVERTENZE AGGIUNTIVE PER LA SICUREZZA DELLA BATTERIA

AVVERTENZA

Per ridurre il rischio d'incendio, di lesions o di danni al prodotto causati da certo circuito, non immershere mai l'utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all'interno dei dispositivi e delle batterie. I fl uidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contententi agenti candeggianti potrebbero provocare un certo circuito.

TUTELA DELL'AMBIENTE

Riciclare le materie prime anziché gettarle tra i rifi ut domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separamente.

UTILIZZO

RICARICA DELLA BATTERIA

I pacchi batteri sono spediti molto carichi. Pertanto vanno caricate prima del primo utilizzato. Se il caricatore non ricarica la batteria nelle normali condizioni, portare sia la batteria sia il caricatore a un centro assistenza autorizzato.

Accertarsi che l'alimentazione erogata dal normale impianto domestico sia di 220-240V, 5060Hz solo AC.

Assicurarsi che il disposativo di bloccaggio del pacco batteria scatti in posizione e che il pacco batteria sia fi ssato nel caricatore prima della carica.

NOTA: Una volta caricata completeness la batteria, il LED verde rimane acceso. E normale che il pacco batteria risulti leggermente caldo al fatto durante la carica.

Non posizionare il caricatore e il gruppo batterie in una zona estremamente calda o fredda. Il caricatore funzionera meglio a temperature ambiente.

NOTA: Durante la carica, il caricatore e il pacco batteria devono essere posizionati in un luogo in cui la temperatura è superiore a 10^ ma inferiore a 25^ .

RICARICA DI UNA BATTERIA FREDDA

Vedere la figura 2.

1. Allineare la nervatura sollevata sul pacco batteria con la scanalatura nel prodotto e far scorrere il pacco batteria. Assicurarsi che il dispositivo di chiusura del pacco batteria scatti in posizione.
2. Collegare il all'alimentazione.

Vedere la figura 3

1. Scollegare il prodotto alla presa di corrente quando il pacco batteria è completenesse carico.
2. Premere il dispositivo di chiusura del pacco batteria per sganciarlo dal prodotto.
3. Far scorrere il pacco batteria dal prodotto.

RICARICA DI UNA BATTERIA CALDA

Durante l'uso continu di uno strumento, le celle nel pacco batteria divertano calde. Un pacco batteria caldo deve essere raffreddato per circa 30 prima di ricaricarlo.

MANUTENZIONE

• Quando non si utilizes il prodotto o durante la pulizia dello stesso, scollegarlo dall'alimentazione e rimuovere la batteria.
  Evitare di utilizzato solventi quando si puliscono le parti in plastica. La maggior parte delle plastiche sono suscettibili a vari tipi di solventi commerciali. Per rimuovere sporcia e polvere usare un panno pulito o una spazzola morbida.
  Evitare che sostenze come sostanze per freni, benzina, prodotti a base di petrollio, oli penetranti, ecc. entrino in contatto con parti in plastica. Questi prodotti contengono prodotti chimici che possono danneggiare, indebolire

o distruggere la plastica.

AVVERTENZA

All'internodel prodotto sono presenti delle tensioni pericolose; non smontarlo.

caricatore

Nel caso in cui un cavo venga danneggiato durante l'utilizzo, devese sostituito alla ditta produttrice o da un centro servizi autorizzato o da personale qualificato per evitare eventuali rischi.

PULIZIA DEL CARICATORE

AVVERTENZA

Scollegare il cavo dell'alimentazione prima di svolgere le operazioni di pulizia in un qualsiasi momento per evitare gravi lesioni personali.

Pulire la superficie del caricatore (tranne le etichette) con un panno umido e un detergente delicato.
Non utilizzato detergenti troppo forti sulla sede del dispositivo. Le batterie potranno essere danneggiate da oli aromatici al pino o al limone e da solventi come kerosene.
L'umidità potraccusare un cortocircuito. Asciugare l'eventuale umidità con un panno morbido e asciutto.

RIPONIMENTO

Riporre il caricatore in un luogo asciutto a una temperatura tra i 10-38 °C.

FAMILIARIZZARE CON IL

Vedere la fi gura 1.

1. Connessione alla batteria
2. Spia luminosa
3. Cavo di alimentazione
4. Fori di fissaggio

SIMBOLISULPRODOTTO

Si potranno individuire alcuni dei seguenti symboli sul prodotto. Leggere i symboli e comprendere i loro significi cati. Una corretta interpretazione di questi symboli vi permetterà diMETtere in funzione quello prodotto in modo migliorere e più sicuro.

Precauzioni sulla sicurezza.

Per ridurre il rischio di
lesioni, l'utente dovra
leggere e comprendere
quanto indicato nel
manuale d'istruzioni prima
di utilizzato il presente
prodotto.

Classe II: Il doppio isolamento o l'isolamento rafforzato permettono di proteggersi dalle scosse elettriche.

Fusibile di tipo ridardato

Solo per utilizzo interno

I prodotti elettrici non devono essere smaltiti con i rifi uti domestici. Vizio strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire adeguatamente tali rifi uti.

Conformità CE

Marchio di conformità
EurAsian

Marchio di conformità ucraino

I seguenti symboli indicano i livelli di rischio associati a quello prodotto.

PERICOLO

Indica una situazione pericolosa che, se non evitata attendamente, potraccausare gravi lesioni alla persona o morte.

AVVERTENZA

Indica una situazione potenzialmente pericolosa che, se non evitata attendamente, pourrait causare gravi lesioni alla persona o morte

ATTENZIONE

Indica una situazione potenzialmente pericolosa che, se non evitata attendamente, potrà causare lesioni minori o moderate alla persona.

ATTENZIONE

(senza symbolo di allarme in materia di sicurezza) Indica una situazione che può provocare danni materiali.

CARATTERISTICHE TECNICHE
Batteria BPL3615 B	PL3620D		BPL3626D BPL3626D2	BPL3640D BPL3640D2
Tipo loni di litio
Voltaggio 36 V DC
Ingresso caricatore	220-240 V, 50-60 Hz, solo AC
Batteria Capacità 1.5 Ah 2.0 Ah 2.6 Ah 4.0 Ah
Numero di celle per batteria	10 10 20	20
Tempo massimo di carica (RY36C60A)	30 min 35	min 60 minutì	90 min
Carica velocce	60%
	18 min 20	min 32 min 50	min

Batteria	BPL3650D BPL3650D2	BPL3660D	BPL3690D	BPL3612D
Tipo loni di litio
Voltaggio	36 V DC
Ingresso caricatore	220-240 V, 50-60 Hz, solo AC
Batteria Capacità 5.0 Ah 6.0 Ah 9.0 Ah 12.0 Ah
Numero di celle per batteria	20	30 30	30
Tempo massimo di carica (RY36C60A)	115 min	138 min	206 min	275 min
Carica veloce	60%
	60 min	74 min	112 min	148 min

FUNZIONI LED CARICATORE

Spia luminosa		Batteria	LED			Azione
			Colore rosso	Arancione	Verde
	Sotto tensione	Senza batteria	Accesa			Caricabatteria pronto a ricaricare una batteria.
	Prova	Batteria troppo		Accesa		Quando la batteria si è suffi - caldacentamente raffreddata, il carica-batteria passa in modalità di ricarica rapida.
		Batteria troppo		Accesa		Quando la batteria ritorna a fredda temperatura ambiente, il
	Problema	Problema	Lampeggiante	Lampeggiante	Il pacco batteria o il caricatore potrebbero essere difettosi.
	Se lo stato del LED appeare difettoso, provare a ripristinare il caricatore o a ricollegare la batteria. Se le spiè luminose indicano ancora un problema, provare ad utilizzato il caricabatteria con un'altra batteria. Qualora si riesca a ricaricare normalmente un'altra batteria, provvedere a smaltire la batteria difettosa (fare riferimento alla sezione "manutenzione"). Visualizzare la pagina della batteria sequestà è ancora nel periodo. Se le spiè luminose indicanoCTL more con un'altra batteria, significata che probabilitmente il caricabatteria è difettoso.
Sotto carica	Ricarica rapida			Lampeggiante	-
Test	Batteria troppo scarica			Lampeggiante	Il caricabatteria precarica la batteria fi nché non viene raggiunta una tensione normale, quindi passa in modalità di ricarica rapida.
Batteria ricaricata	-				La modalità di ricarica rapida è terminata, il caricabatteri continua a caricare.

IT CONDIZIONI DI VALIDITA DELLA GARANZIA RYOBI

In aggiunta ai diritti di legge risultanti dall'acquisto, il prodotto è coperto alla garanzia sotto descritta.

1. Il periodo di garanzia è di 24 anni per i consumatori, a decorrere alla data di acquisito del prodotto. La data deve essere documentata da una fattura o altra prova d'acquisto. Il prodotto è progettato e destinato solo all'utilizzo privato dei consumatori, Pertanto non viene fornita alcuna garanzia in caso di uso professionale o commerciale.

2. Per una serie di utensili da giardino (CA/CC) è possibile prolongare il periodo di garanzia或者其他 descritto, registrandosi sul site web www.ryobitools.eu. Gli utensili per i quali è possibile prolongare il periodo di garanzia sono chiaramente indicati nei negozi e/o sulle confezioni e nella documentazione dei prodotti. L'utente deve registrarare online l'utensile acquistato entro 30 giorni alla data di acquisso. L'utente può registrararsi per la garanzia prolongata nel proprio paese di residenza, se quello è elencato nel modulo di registrazione online dove esta opzione sia valida. Inoltre gli utenti devono fornire il proprio consenso alla conservazione dei dati da immettere online e devono accettare le condizioni generali. La conferma di registrazione, inviata tramite e-mail, è la fattura originaleindicante la data di acquisso, costituiranno la prova della garanzia prolongata.

3. La garanzia copre tutti i difetti del prodotto durante il periodo di garanzia, risultati da manodopera o materiali alla data di acquisto. La garanzia è limitata alla riparazione e/o sostituzione e non include alcun altro obbligo quali, a mero titolo esemplificativo, i danni incidentali o consequencesali. La garanzia non è valida se il prodotto è stato usato scorrettamente, in modo contrario al manuale di istruzioni o se è stato collegato in modo errato. La garanzia non è valida per:

4. qualsiasi danno al prodotto dovuto a manutenzione errata;

5. qualsiasi prodotto che sua stato alterato o modificato;

6. qualsi prodotto le cui marcature di identificazione originali (marchi di fabbrica, numero di serie) siano state cancellate, alterate o rimosse;

7. qualsiasi danno causato alla non osservanza delle istruzioni del manuale;

8. qualsiasi prodotto privo di omologazione CE;

9. qualiasi prodotto che sia stato sottoposto a un tentativo di riparazione da parte di un professionista non qualificato oppure sulla previa autorizzazione di Techtronic Industries;

10. qualsiasi prodotto collegato a un'alimentazione errata (per ampere, tensione, frequenza);

11. qualiasi prodotto usato con una miscela di carburante errata (carburante, olio, percentuale di olio);

12. qualiasi danno causato da influenze esterne (chimiche, fisiche, urti) o sostanze estranee;

13. la normale usura delle parti di ricambio;

14. uso inappropriato, sovraccarico dell'utensile;

15. uso di accessori o parti non omologate;

16. qualsiasi regolazione periodica o pulizia di manutenzione dei carburatori;

--componenti (parti e accessori) soggetti alla normale usura compresi, a mero titolo esemplificativo, testine a filo, cinghie di trasmissione, frizioni, lame di tagliaepi o tagliaerba, imbragature, cavi di accelerazione, spazzole al carbonio, cavi di alimentazione, denti, rondelle di feltro, perni di aggancio, ventole dei soffiatori, tubi di soffiatori e aspiratori, sacchetti e cinghie per aspirapolvere, barre guida, catene per seghe, tubi, raccordi di connessione, ugelli di spruzzo, ruote, erogatori, bobine interne ed esterne, linee di taglio, candele, filtri dell'aria, filtri del gas, lame per mulching ecc.

1. Per la manutenzione il prodotto dev'essere spedito o portato presso uno dei centri assistenza autorizzati RYOBI elencati per agli paese nel seguente elenco di indirizzi dei centri. In alcuni paesi il rivenditore locale RYOBI si incarica di inviare il prodotto all'organizzazione di assistenza RYOBI. Quando si invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicuro sensa contentuti pericolosi come la benzina, apporre l'indirizzo del mittente e accompagnarelto da una breve descrizione del guasto.

2. La riparazione/sostituzione ai sensi della presente garanzia è gratuite. Non costituisce un prolongamento o un nuovo inizio del periodo di garanzia. Le parti o gli utensili scambiati divertano di notre proprietà. In alcuni paesi iosti di consegnato o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.

3. La presente garanzia è valida in Unione Europea, Svizzera, Islanda, Norvegia, Liechtenstein, Turchia e Russia. Al di fuori di tali aree contattare il rivenditore autorizzato RYOBI per sapere se è valida un'altra garanzia.

CENTRO SERVIZI AUTORIZZATO

Per individuare il più vicino centro servizi autorizzato, visitare il site http://it.ryobotools.eu/header/service-and-support/service-agents.
